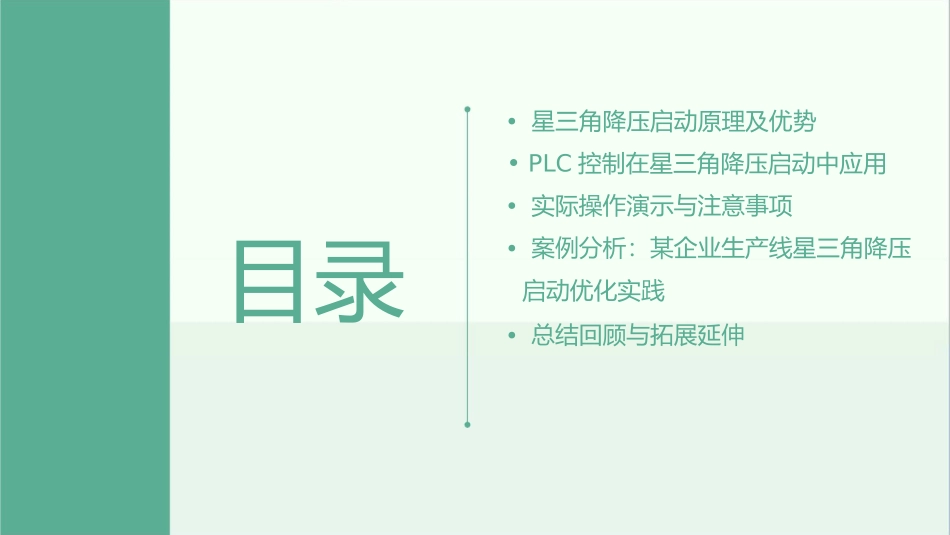

星三角降压启动的PLC控制答案课件•星三角降压启动原理及优势•PLC控制在星三角降压启动中应用•实际操作演示与注意事项•案例分析：某企业生产线星三角降压启动优化实践目录•总结回顾与拓展延伸01星三角降压启动原理及优势星三角降压启动定义与工作原理定义星三角降压启动是一种通过改变电机接线方式，从而降低电机启动电流和启动转矩的降压启动方法。工作原理在电机启动时，先将电机接成星形接线，待电机转速达到一定值后，再切换成三角形接线，从而降低电机的启动电流和启动转矩。降压启动对电机性能影响降低启动电流01星三角降压启动可以显著降低电机的启动电流，减少对电网的冲击。减少启动转矩0203降压启动会减小电机的启动转矩，适用于对启动转矩要求不高的场合。改善启动特性通过降压启动，可以改善电机的启动特性，使电机更加平稳地启动。星三角转换过程分析星形接线阶段电机启动时，接成星形接线，此时电机定子绕组承受相电压，启动电流较小。三角形接线阶段当电机转速达到一定值后，通过切换开关将电机接线方式由星形转换为三角形，此时电机定子绕组承受线电压，输出转矩增大。应用场景及优势总结应用场景优势总结星三角降压启动适用于对启动转矩要求不高、需要降低启动电流的场合，如风机、水泵等负载。星三角降压启动具有降低启动电流、减少对电网冲击、改善启动特性等优点。同时，该方法实现简单、成本较低，因此在工业控制系统中得到了广泛应用。VS02PLC控制在星三角降压启动中应用PLC基本结构与工作原理CPU模块负责执行程序、处理数据、控制外设等操作，是PLC的核心部分。输入/输出模块PLC工作原理通过循环扫描方式，依次读取输入信号、执行程序、更新输出信号，实现对外部设备的控制。连接外部设备，将数字或模拟信号转换为PLC内部可处理的信号，或将PLC内部信号转换为外部设备可识别的信号。通信模块电源模块实现PLC与其他设备或系统之间的数据传输和信息交换。为PLC提供稳定可靠的电源，确保PLC正常运行。PLC编程语言及指令系统介绍010203梯形图语言指令表语言功能块图语言以图形方式表示控制逻辑，直观易懂，适合初学者入门。以表格形式列出指令，方便查阅和修改，是PLC编程的主要方式。以功能块为单位构建控制程序，具有模块化、可重用性强的特点。星三角降压启动PLC控制程序设计程序结构设计根据控制要求设计程序结构，包括控制要求分析主程序、子程序、中断程序等。明确星三角降压启动的控制要求，包括启动条件、切换条件、停止条件等。指令选择与编写根据程序结构选择合适的指令进行编写，实现星三角降压启动的自动控制。调试与运行过程展示程序下载与调试将编写好的程序下载到PLC中，进行调试和修改，确保程序无误。运行过程展示展示星三角降压启动的实际运行过程，包括启动阶段、切换阶段和停止阶段。同时展示PLC的输入输出信号变化以及运行状态等信息。03实际操作演示与注意事项硬件设备连接与检查步骤电源连接信号线连接设备检查确保PLC、电机、变压器等设备的电源连接正确无误，电压等级匹配。连接PLC与电机、传感器等设备的信号线，确保接线端子紧固可靠，无短路、断路现象。检查电机、变压器、传感器等设备的外观和结构是否正常，无损坏、松动等现象。软件环境搭建及参数设置方法PLC编程软件安装项目创建与硬件配置在计算机上安装与PLC型号匹配的编程软件，如STEP7、TIAPortal等。在编程软件中创建一个新项目，根据项目需求配置PLC的硬件组态，包括CPU型号、数字量输入输出模块、模拟量输入输出模块等。程序编写与下载参数设置根据星三角降压启动的控制要求，编写PLC程序，并将程序下载至PLC中。在PLC程序中设置相关参数，如启动延时时间、切换电压阈值等。安全操作规程和异常情况处理安全操作规程在操作前需熟悉设备的安全操作规程，如佩戴防护眼镜、手套等劳保用品，禁止带电操作等。异常情况处理在操作过程中如出现异常情况，如电机无法启动、设备过热等，应立即停止操作，检查设备状态并采取相应的处理措施。04案例分析：某企业生产线星三角降压启动优化实践企业生产线现状描述及问题诊断生产线概述该企业生产线采用传统的星三角降压启动方式...
