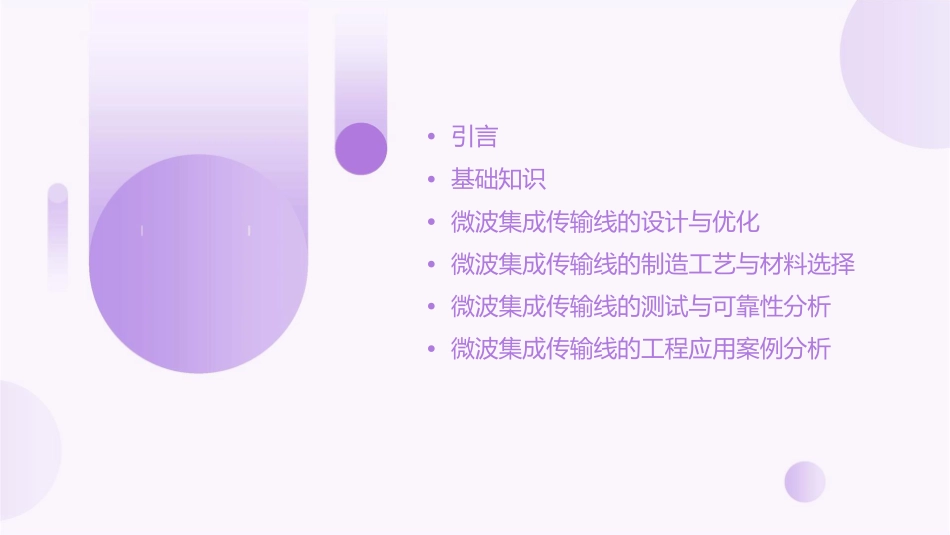

微波集成传输线教学课件•引言•基础知识•微波集成传输线的设计与优化•微波集成传输线的制造工艺与材料选择•微波集成传输线的测试与可靠性分析•微波集成传输线的工程应用案例分析01引言背景介绍01微波传输线在通信、雷达、电子对抗等系统中有着广泛的应用02随着技术的发展，对微波传输线的性能要求也越来越高，因此需要研究高效的微波集成传输线课程目的与内容掌握微波集成传输线的理论知识和设计方法了解微波集成传输线在各领域的应用和最新研究进展熟悉微波集成传输线的制作工艺和测试方法02基础知识微波传输线理论传输线的基本概念传输线的种类传输线的波动方程传输线是由两个或多个导体组成的电路，用于传输电磁波。传输线的特性阻抗和传播常数是描述其电气性能的重要参数。根据传输模式的性质，传输线可分为TEM、TM、TE等种类。TEM传输线具有恒定的电场和磁场；TM传输线具有恒定的电场和变化的磁场；TE传输线具有恒定的磁场和变化电场。传输线的波动方程描述了电磁波在传输线中的传播特性，其解可以用来计算电磁波的传播常数、相位常数等参数。微波集成传输线的特点高频宽带低损耗微波集成传输线具有较高的工作频率和较宽的工作带宽，能够满足现代通信系统对高速、宽带传输的需求。与传统微波传输线相比，微波集成传输线的损耗更低，能够提高信号的传输效率和稳定性。微型化高可靠性微波集成传输线具有较小的体积和重量，能够实现设备的微型化和便携化。微波集成传输线采用先进的制造工艺和材料，具有较高的可靠性和稳定性，能够保证长期使用的性能。微波集成传输线的应用场景电子战电子战系统需要传输大量的数据，微波集成传输线具有高速、宽带的优点，能够满足电子战系统的需求。无线通信微波集成传输线广泛应用于无线通信系统中，如移动通信、卫星通信、雷达等，用于实现信号的高速、宽带传输。医疗设备一些医疗设备需要传输高精度、高稳定的信号，如微波治疗仪、核磁共振仪等，微波集成传输线能够提供稳定的信号输出。03微波集成传输线的设计与优化传输线的基本参数010203特征阻抗传播速度波长特征阻抗是传输线的基本参数之一，它决定了传输线对信号的负载能力。传播速度是传输线中信号的传播速率，它与传输线的材料和结构有关。波长是传输线中信号的周期性变化的长度，它与传输线的传播速度和频率有关。传输线的优化目标与设计方法01020304减小损耗提高带宽减小尺寸提高稳定性传输线的损耗是信号在传输过程中损失的能量，优化目标是减小传输线的损耗。带宽是传输线能够传输信号的频率范围，优化目标是提高传输线的带宽。减小传输线的尺寸可以降低设备的体积和重量，优化目标是减小传输线的尺寸。传输线的稳定性是指其在各种环境条件下的性能表现，优化目标是提高传输线的稳定性。传输线的仿真与实验验证使用仿真软件进行模拟使用仿真软件可以对传输线的设计进行模拟和验证，以预测实际性能。实验验证实验验证是传输线设计的最后一步，通过实验测试传输线的性能，以确认设计是否满足要求。04微波集成传输线的制造工艺与材料选择微波集成传输线的制造工艺与材料选择薄膜工艺01用于制造低损耗、高频率的微波集成传输线。在薄膜制造过程中，需要使用蒸发、溅射、化学气相沉积等方法来生成所需的材料。厚膜工艺02相比薄膜工艺，厚膜工艺生成的传输线具有更高的功率容量和更低的损耗。厚膜工艺包括丝网印刷、喷涂、溶胶-凝胶等方法。蚀刻工艺03通过化学或物理方法来去除材料表面的一部分，从而制造出所需的形状和结构。在微波集成传输线的制造中，蚀刻工艺可用于制造复杂的传输线形状和结构。05微波集成传输线的测试与可靠性分析测试方案与设备介绍测试目的测试方案测试设备确保微波集成传输线的性能和质量满足设计要求，为产品研发和生产提供可靠的依据。针对微波集成传输线的电气性能、机械性能和环境适应性等方面，制定相应的测试方案。包括信号发生器、功率放大器、频谱分析仪、网络分析仪、显微镜等。可靠性分析方法与流程可靠性模型建立微波集成传输线的可靠性模型，包括元器件的失效率、故障率等参数。可靠性评估流程从产品的设计、制造、检验和使用等环节，对微波...
