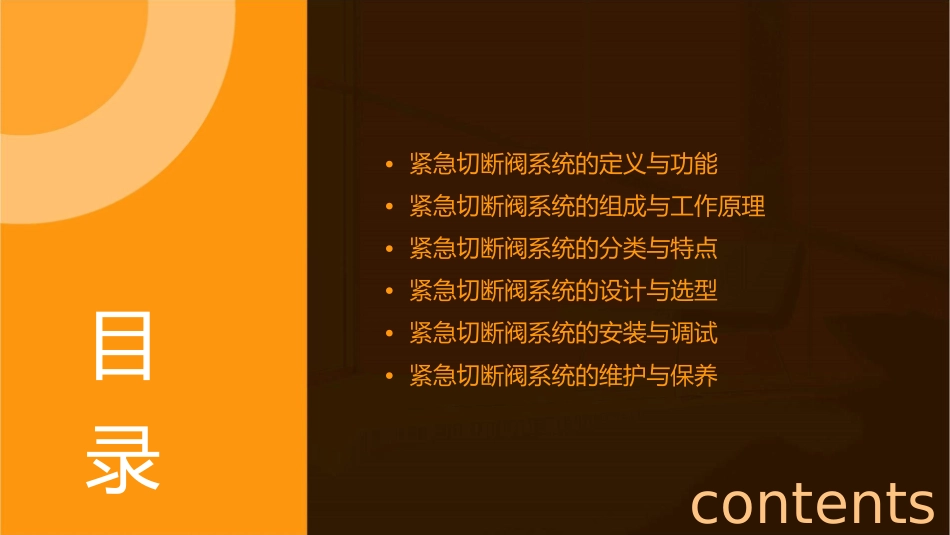

紧急切断阀系统概述课件•紧急切断阀系统的定义与功能•紧急切断阀系统的组成与工作原理•紧急切断阀系统的分类与特点•紧急切断阀系统的设计与选型•紧急切断阀系统的安装与调试•紧急切断阀系统的维护与保养目录contentsCHAPTER紧急切断阀系统的定义与功能定义0102功能紧急切断监控与报警在发生火灾、爆炸等紧急情况时，系统会自动或手动触发紧急切断阀，切断危险物料的供应，防止事故扩大。系统可以实时监控紧急切断阀的工作状态，并在出现异常情况时发出报警信号，提醒操作人员及时处理。安全控制系统可以根据传感器检测到的异常情况，如温度、压力、流量等，自动调整或关闭紧急切断阀，确保设备安全。应用场景石油、化工、制药等高风险行业010203危险品运输储罐与管道CHAPTER紧急切断阀系统的组成与工作原理组成控制单元执行机构传感器安全保护装置在异常情况下，自动切断电源或气源，确保系统安全。用于接收操作信号，控根据控制单元的指令，驱动阀门进行动作。检测阀门的状态，并将信号反馈给控制单元。制阀门的开启和关闭。工作原理01020304安全保护装置在检测到异常情况时，自动切断电源或气源，阻止事故扩大。控制单元接收到操作信号后，根据预设程序判断阀门的动作方向。传感器检测阀门的状态，将信号反馈给控制单元，以便进行实时监控和调整。执行机构接收控制单元的指令，驱动阀门动作。关键部件01020304阀门执行机构传感器安全保护装置CHAPTER紧急切断阀系统的分类与特点分类手动式气动式分类分类010203进料切断阀回流切断阀安全切断阀特点快速响应易于维护。高可靠性适用性强优缺点安全可靠维护方便优缺点优缺点成本较高响应时间对于某些快速流动的流体，紧急切断阀系统的响应时间可能较长。CHAPTER紧急切断阀系统的设计与选型设计原则安全性可靠性易维护性经济性选型依据工艺要求管道参数根据工艺流程和物料特性，选择适合的阀门类型和规格。考虑管道的直径、压力等级和连接方式等参数，以确保阀门与管道的匹配性。环境条件操作要求评估阀门所处环境的温度、湿度、腐蚀等条件，选择耐受性强的阀门。根据阀门操作频率、开关速度等要求，选择适合的执行机构和控制系统。设计流程方案设计制造与测试需求分析详细设计安装与调试CHAPTER紧急切断阀系统的安装与调试安装步骤选择合适的安装位置准备安装工具和材料检查阀门质量按照设计图纸进行安装调试流程0102检查阀门动作测试密封性能确保阀门在操作过程中能够顺畅地开启和关闭。对阀门的密封性能进行测试，确保无泄漏。检查控制系统系统整体调试检查控制系统的功能，确保其能够正确地控制阀门的动作。对整个紧急切断阀系统进行调试，确保各部分工作正常。0304安全注意事项遵守安全操作规程穿戴防护装备在安装和调试过程中，应遵守相关安全操作规程，确保人员安全。根据需要，穿戴合适的防护装备，如手套、护目镜等。避免使用不适当的工具注意工作区域安全选择合适的工具进行操作，避免使用不适当的工具导致意外发生。保持工作区域整洁，避免杂物影响操作安全。CHAPTER紧急切断阀系统的维护与保养日常维护每日检查清洁与整理紧固件检查定期保养密封件更换润滑校验常见故障及排除方法阀门卡涩阀门泄漏阀门无法关闭或开启WATCHING
