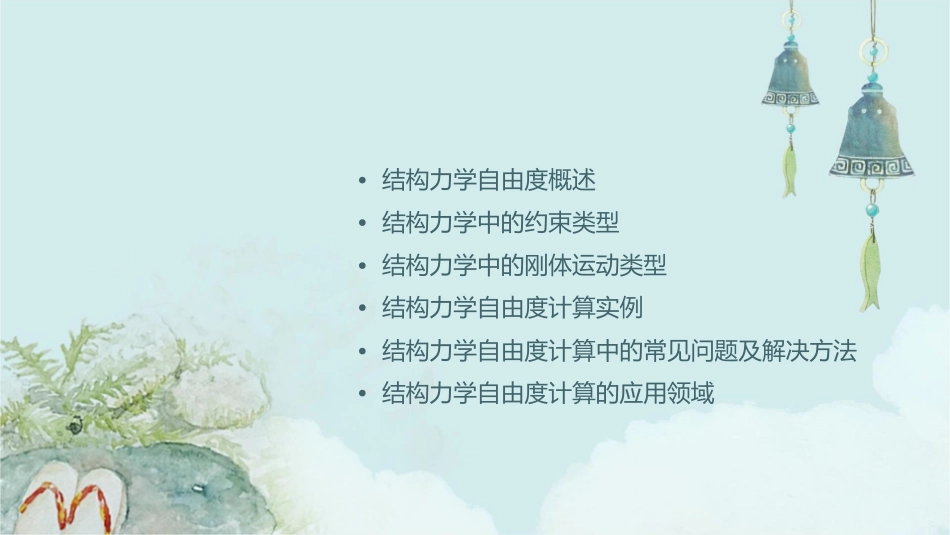

结构力学自由度计算课件•结构力学自由度概述•结构力学中的约束类型•结构力学中的刚体运动类型•结构力学自由度计算实例•结构力学自由度计算中的常见问题及解决方法•结构力学自由度计算的应用领域01结构力学自由度概述自由度的定义010203自由度刚体约束描述系统运动状态的独立参数数目。在结构力学中，自由度通常用于描述结构的可能变形。没有相对运动的物体，其自由度为零。限制物体运动的条件，减少系统的自由度。自由度的重要性确定结构平衡状态通过计算自由度，可以判断结构是否处于平衡状态。静力分析自由度的计算是进行静力分析的基础，有助于确定结构的承载能力和稳定性。动力学分析在动力学分析中，自由度用于描述结构的振动和动态响应。自由度的计算方法010203几何法解析法表格法根据结构的几何形状和约束条件，通过几何关系计算自由度。通过建立结构的平衡方程和约束方程，求解自由度。根据结构类型查找相应的自由度表格，获取自由度值。02结构力学中的约束类型固定约束总结词约束物体在特定方向或位置上的移动。详细描述固定约束限制物体在某一方向或位置上的移动，使其无法发生任何相对移动。在结构力学中，固定约束通常用于固定结构的一部分，以防止其在特定方向上的位移。滑动约束总结词允许物体在特定方向上移动，但限制其旋转。详细描述滑动约束允许物体在某一方向上发生相对移动，但限制其旋转。这种约束通常用于限制结构在特定方向上的转动自由度，以确保结构的稳定性。弹性约束总结词非刚性约束，能够吸收能量并产生弹性变形。详细描述弹性约束是一种非刚性约束，能够吸收能量并在外力作用下产生弹性变形。这种约束通常由弹性材料（如弹簧）提供，能够吸收振动和冲击，保护结构不受损坏。刚性约束总结词完全限制物体所有自由度的约束。详细描述刚性约束是一种完全限制物体所有自由度的约束，包括位移和旋转。这种约束通常用于固定物体的位置和方向，使其完全固定不动。03结构力学中的刚体运动类型平移运动定义010203刚体在平面内沿着一个确定的方向作直线运动，而不在这个方向上发生任何的弯曲或偏转。自由度计算一个刚体在平面上作平移运动时，具有三个自由度，即沿x、y、z轴的三个移动自由度。应用场景桥梁、建筑物等大型结构的水平位移。旋转运动定义刚体绕着某一点作圆周运动，而不在其他方向上发生任何的弯曲或偏转。自由度计算一个刚体绕固定点作旋转运动时，具有三个自由度，即绕x、y、z轴的三个旋转自由度。应用场景机械臂、车轮等需要旋转运动的部件。复合运动定义刚体的运动同时包含平移和旋转两种运动形式。自由度计算复合运动的自由度计算需要考虑平移和旋转运动的自由度叠加，具体计算方法需要根据实际运动情况进行确定。应用场景机器人、飞行器等需要复杂运动的机械系统。04结构力学自由度计算实例单个刚体的自由度计算总结词：简单明了详细描述：单个刚体的自由度计算是结构力学自由度计算的基础。刚体在空间中的自由度是3，即沿x、y、z轴的平动自由度和绕这三个轴的转动自由度。刚性连接的刚体系统的自由度计算总结词考虑连接关系详细描述对于刚性连接的刚体系统，需要将各刚体的自由度相加，并减去连接部分对整体自由度的限制。例如，两个刚体通过一个刚性连接杆连接，则整体自由度为6（12-6=6），其中6是连接部分对整体自由度的限制。弹性连接的刚体系统的自由度计算总结词详细描述考虑弹性变形弹性连接的刚体系统在受力时会发生弹性变形，需要考虑这些变形对整体自由度的影响。弹性连接部分的变形会导致整体自由度的增加，具体增加的数量取决于连接的特性和受力情况。在进行自由度计算时，需要将这些变形考虑在内。VS05结构力学自由度计算中的常见问题及解决方法约束冗余问题总结词约束冗余问题是指系统中存在多余的约束，导致系统自由度数减少。详细描述在结构力学中，约束是用于限制结构变形的因素。如果约束过多，会导致系统自由度数减少，使得计算结果不准确。解决方法在计算自由度时，需要仔细分析约束的数量和类型，确保每个约束都是必要的，避免多余的约束。约束不足问题总结词约束不足问题是指系统中约束过少，无法有效限制结构...
