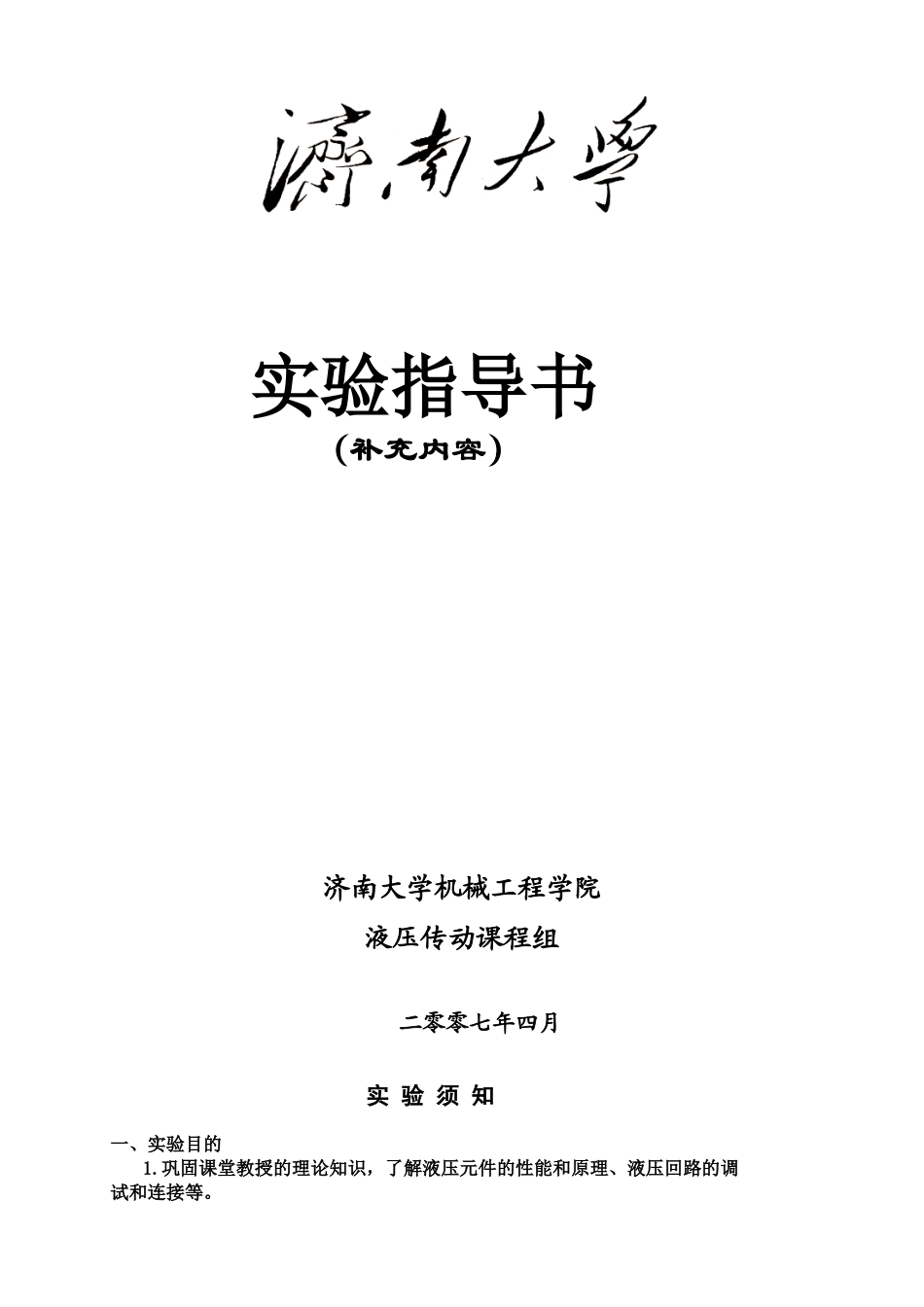

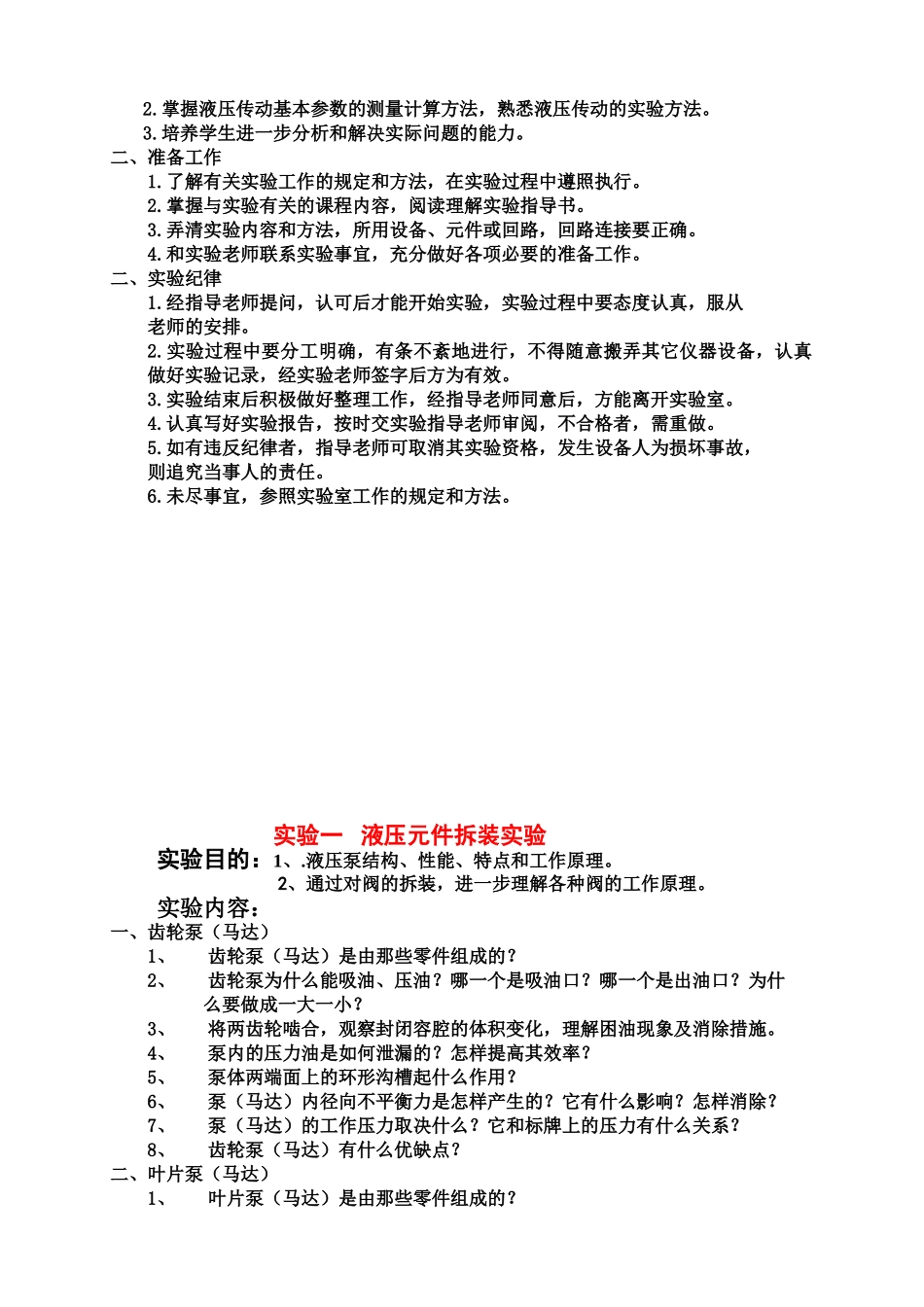

实验指导书（补充内容）济南大学机械工程学院液压传动课程组二零零七年四月实验须知一、实验目的1.巩固课堂教授的理论知识，了解液压元件的性能和原理、液压回路的调试和连接等。2.掌握液压传动基本参数的测量计算方法，熟悉液压传动的实验方法。3.培养学生进一步分析和解决实际问题的能力。二、准备工作1.了解有关实验工作的规定和方法，在实验过程中遵照执行。2.掌握与实验有关的课程内容，阅读理解实验指导书。3.弄清实验内容和方法，所用设备、元件或回路，回路连接要正确。4.和实验老师联系实验事宜，充分做好各项必要的准备工作。二、实验纪律1.经指导老师提问，认可后才能开始实验，实验过程中要态度认真，服从老师的安排。2.实验过程中要分工明确，有条不紊地进行，不得随意搬弄其它仪器设备，认真做好实验记录，经实验老师签字后方为有效。3.实验结束后积极做好整理工作，经指导老师同意后，方能离开实验室。4.认真写好实验报告，按时交实验指导老师审阅，不合格者，需重做。5.如有违反纪律者，指导老师可取消其实验资格，发生设备人为损坏事故，则追究当事人的责任。6.未尽事宜，参照实验室工作的规定和方法。实验一液压元件拆装实验实验目的：1、.液压泵结构、性能、特点和工作原理。2、通过对阀的拆装，进一步理解各种阀的工作原理。实验内容：一、齿轮泵（马达）1、齿轮泵（马达）是由那些零件组成的？2、齿轮泵为什么能吸油、压油？哪一个是吸油口？哪一个是出油口？为什么要做成一大一小？3、将两齿轮啮合，观察封闭容腔的体积变化，理解困油现象及消除措施。4、泵内的压力油是如何泄漏的？怎样提高其效率？5、泵体两端面上的环形沟槽起什么作用？6、泵（马达）内径向不平衡力是怎样产生的？它有什么影响？怎样消除？7、泵（马达）的工作压力取决什么？它和标牌上的压力有什么关系？8、齿轮泵（马达）有什么优缺点？二、叶片泵（马达）1、叶片泵（马达）是由那些零件组成的？2、叶片泵为什么能吸油、压油？3、叶片马达为什么能够转动？4、叶片泵（马达）内部是怎样泄漏的？如何提高其容积效率？5、工作时叶片会不会产生脱空现象？不脱空的原因是什么？压力油如何进入叶片根部？6、提高叶片泵压力的主要障碍是什么？7、定子表面是由哪些线段组成的？各起什么作用？8、看清配油盘的构造，找出吸油口和压油口，弄清密闭空间是如何形成的？9、泵转子上的叶片槽为什么不径向开设？叶片前倾起什么作用？10、马达转子上的叶片槽通常径向开设，这为什么？11、配油盘上的三角槽起什么作用？12、叶片泵的优缺点有那些？三、柱塞泵（马达）1、柱塞泵（马达）由哪些零件组成？2、柱塞泵为什么能吸油和压油？吸油腔和压油腔是如何划分的？3、弄清配油盘的结构，各种沟、槽、眼各起什么作用？4、柱塞泵哪些部位产生泄漏现象？如何排除泄漏油液？5、柱塞泵有无困油现象？如何消除？6、如何保证缸体和配油盘的紧密接触？7、柱塞泵柱塞的个数通常是多少？8、柱塞与滑靴之间如何连接？为什么？9、滑靴和斜盘如何靠在一起？滑靴底部形状如何？为什么这样的形状？10、观察斜盘倾角的调节机构？11、配油盘为什么要开三角槽？12、柱塞泵（马达）的优缺点有那些？阀问题提纲一、溢流阀1、溢流阀由哪些零件组成？2、进油口和出油口是怎样连通的？中间隔着什么零件？3、结合实物说明溢流阀的工作原理。4、说明先导式溢流阀和直动式溢流阀的区别？5、如何调节溢流阀的调定压力？二、调速阀1、观察其构造，它是由哪两种阀组成的？如何连接的？2、如何调节节流阀阀芯？3、调速阀内两个弹簧各起什么作用？4、使用时阀的进油口和回油口如何在进油路、回油路、旁路上连接？三、减压阀1、观察减压阀，说明其构成零件。2、两个弹簧各起什么作用？3、进油口和出油口各是哪个？中间经过什么零件？是常通还是常闭？4、结合实物说明其工作原理。5、减压阀的调定压力如何调节？6、观察其远程控制口，说明其作用？四、顺序阀1、观察其构造，说明由哪些零件构成的？2、进油口、出油口、泄漏口是怎样的？3、进油口和出油口是常通，还是常闭？4、如何调节其调定压力？5、两根弹簧各起什么作用？6、结合实物说明...
