焊丝的熔化及熔滴过渡介绍课件VIP免费

焊丝的熔化及熔滴过渡介绍课件_第1页
1/29

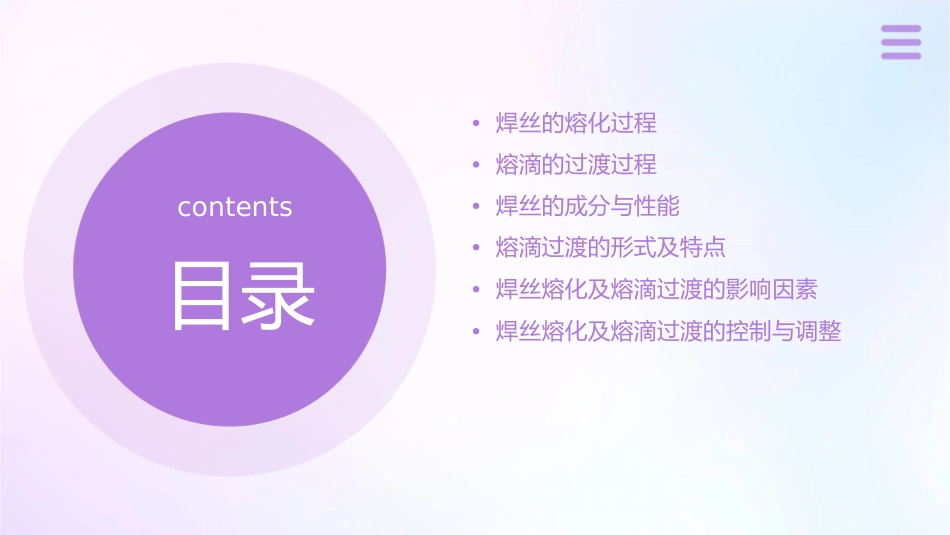

焊丝的熔化及熔滴过渡介绍课件_第2页
2/29

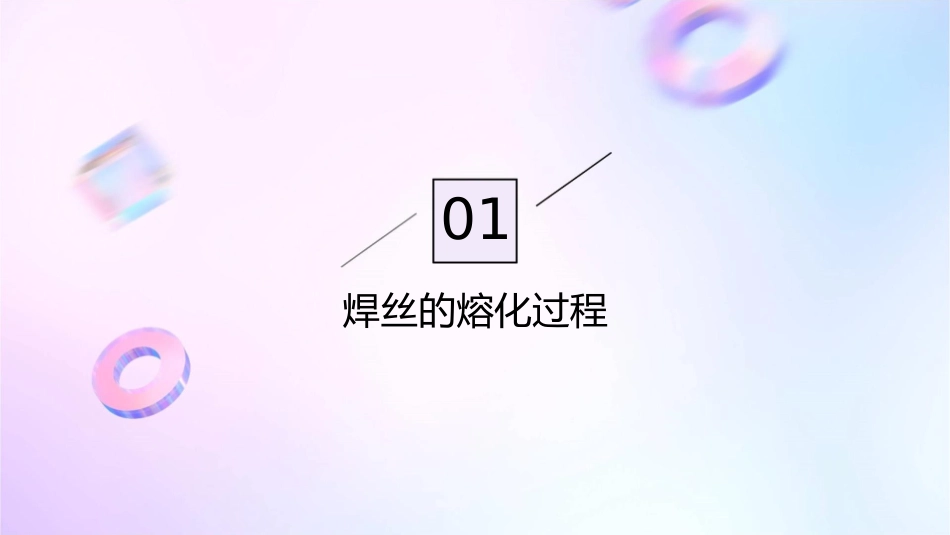

焊丝的熔化及熔滴过渡介绍课件_第3页
3/29
焊丝的熔化及熔滴过渡介绍课件•焊丝的熔化过程•熔滴的过渡过程contents•焊丝的成分与性能•熔滴过渡的形式及特点•焊丝熔化及熔滴过渡的影响因素•焊丝熔化及熔滴过渡的控制与调整目录01焊丝的熔化过程焊丝的加热010203热传导电磁感应电阻加热电流流经焊丝,由于电阻效应,焊丝产生热量。热量从焊接电弧的阳极斑点传递到焊丝,使焊丝受热。在焊接电弧的高电场作用下,焊丝中产生的电流使其内部产生磁场,从而在焊丝上产生热量。焊丝的熔化固态焊丝吸收热量后,开始软化并逐渐转变为液态。在熔化过程中,焊丝的化学成分和物理性质发生改变。随着热量的不断传递,焊丝完全熔化成液态。熔滴的形成在焊丝熔化后,熔化的金属形成熔滴并从焊丝上脱落。熔滴在重力和表面张力作用下,从焊丝末端脱落进入熔池。在电弧热和电磁力的作用下,熔滴逐渐长大并脱离焊丝进入熔池。02熔滴的过渡过程熔滴的生成熔滴的生成主要依赖于表面张力。当焊丝末端被加热到熔点时,会在表面张力作用下形成熔滴。熔滴的大小取决于焊丝直径和加热程度。熔滴的脱落当熔滴生成足够大时,它会由于重力作用而脱落。脱落瞬间,熔滴的速度是非常快的,可以达到声速。熔滴的形状通常是不规则的,取决于加热和表面张力等因素。熔滴的飞行熔滴在飞行过程中会受到空气阻力的影响。空气阻力会使熔滴的速度逐渐减慢,并在到达焊缝时完全停止。飞行距离和速度取决于熔滴的大小和形状。03焊丝的成分与性能焊丝的化学成分碳钢焊丝通常含有0.05\%-0.20\%的碳,其余为铁和少量杂质元素。低合金钢焊丝含有少量合金元素,如锰、硅、铬、钼等,以增强其力学性能和耐腐蚀性。不锈钢焊丝含有12\%以上的铬,具有较好的抗腐蚀性能。焊丝的物理性能硬度焊丝的硬度决定了其耐磨性和切削性能。韧性韧性好的焊丝在焊接过程中能更好地承受变形和冲击。延展性延展性好的焊丝在反复焊接时不易折断。焊丝的生产工艺盘条拉拔镀铜处理涂层处理将粗大的钢丝经过多道模具的拉拔,形成直径适合使用的焊丝。为了防止焊丝在焊接过程中氧化,通常会进行镀铜处理。为了防止吸潮和氧化,焊丝通常会涂上一层保护涂层。04熔滴过渡的形式及特点自由过渡的特点及形式自由过渡的特点在自由过渡过程中,熔滴不受约束地从焊丝端部脱落,形成相对自由的形状。自由过渡的形式自由过渡主要包括滴状过渡、射流过渡和脉冲过渡等。接触过渡的特点及形式接触过渡的特点接触过渡是指焊丝端部与工件表面相互接触,通过接触面之间的热传导作用进行熔滴过渡。接触过渡的形式接触过渡主要包括短路过渡、顶针过渡和沉弧过渡等。爆炸过渡的特点及形式爆炸过渡的特点爆炸过渡是指在高能量密度条件下,焊丝端部发生爆炸式熔化,形成高压、高速的熔滴并冲击到工件表面。爆炸过渡的形式爆炸过渡主要包括爆炸脉冲过渡和爆炸射流过渡等。05焊丝熔化及熔滴过渡的影响因素焊接电流的影响焊接电流增大熔化速度加快,熔滴过渡频率增加,熔滴尺寸减小,飞溅增加。焊接电流减小熔化速度减慢,熔滴过渡频率降低,熔滴尺寸增大,飞溅减小。焊接速度的影响焊接速度加快熔化速度降低,熔滴过渡频率降低,熔滴尺寸减小,飞溅减小。焊接速度减慢熔化速度增加,熔滴过渡频率增加,熔滴尺寸增大,飞溅增加。电弧电压的影响电弧电压升高电弧电压降低电弧功率增加,熔化速度加快,熔滴过渡频率增加,熔滴尺寸减小,飞溅增加。电弧功率减小,熔化速度减慢,熔滴过渡频率降低,熔滴尺寸增大,飞溅减小。VS焊丝直径的影响焊丝直径增大焊丝直径减小需要更高的电流和电压来达到熔化阈值,熔需要的电流和电压降低,熔化速度加快,熔滴过渡频率增加,熔滴尺寸减小,飞溅增加。化速度降低,熔滴过渡频率降低,熔滴尺寸增大,飞溅减小。06焊丝熔化及熔滴过渡的控制与调整选择合适的焊接参数焊接电流电流大小直接影响焊丝的熔化速度和熔滴过渡行为。根据焊接需求选择合适的电流值。焊接电压电压影响电弧长度和熔滴过渡的稳定性。通常,较高的电压有助于更稳定的熔滴过渡。焊接速度焊接速度对焊缝形状、熔宽和熔深有影响。根据焊缝要求和材料类型选择合适的焊接速度。控制焊接速度和电弧长度要点一要点二焊接速度...
