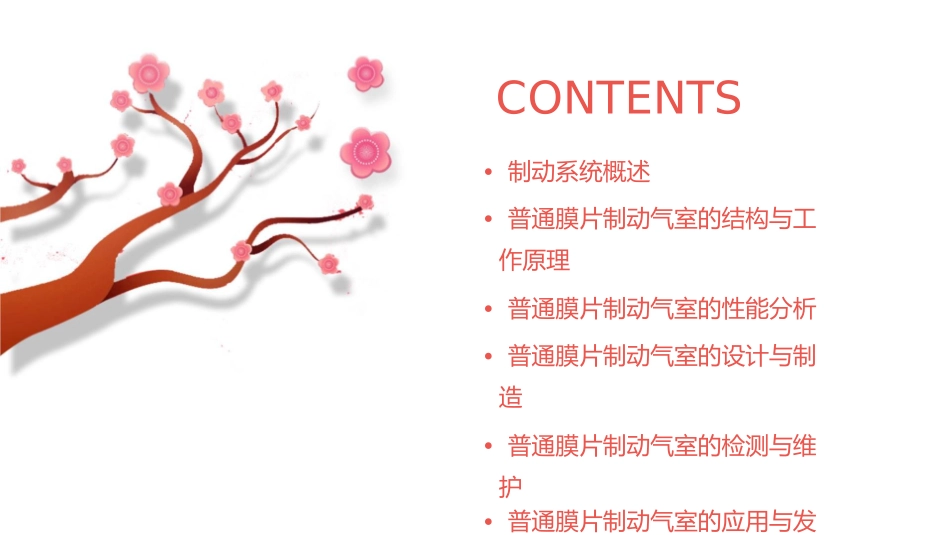

普通膜片制动气室课件CONTENTS•制动系统概述•普通膜片制动气室的结构与工作原理•普通膜片制动气室的性能分析•普通膜片制动气室的设计与制造•普通膜片制动气室的检测与维护•普通膜片制动气室的应用与发01制动系统概述制动系统的作用与原理制动系统的作用使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下稳定驻车；使下坡行驶的汽车速度保持稳定。制动系统的工作原理利用与车身(或车架)相连的非旋转元件和与车轮(或传动轴)相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势，并将汽车行驶时的动能转化为热能，消散到大气中。制动系统的分类与特点按制动系统的作用分类行车制动系统、驻车制动系统、应急制动系统、辅助制动系统。按制动能量的传输方式分类机械式、液压式、气压式、电磁式、组合式。制动系统的特点制动效能的恒定性、制动效能的平衡性、制动过程的方向稳定性。制动系统的发展趋势提高制动安全性防抱死制动系统(ABS)、驱动防滑系统(ASR)、电子制动力分配系统(EBD)等。提高制动舒适性制动力调节装置、真空助力器等。提高制动环保性再生制动系统、能量回馈制动系统等。02普通膜片制动气室的结构与工作原理普通膜片制动气室的组成制动气室壳体推杆组件包括推杆、调整螺母和防尘罩等，用于将膜片的推力传递给制动蹄，实现制动功能。通常采用铸铁或铝合金材料，具有足够的强度和刚度，以承受制010304动时的压力和热量。膜片组件附件02包括橡胶膜片、支撑板和连接螺栓等，用于将气压能转化为机械能，推动制动器工作。如进气口、排气口、密封圈和紧固件等，用于保证制动气室的密封性和可靠性。普通膜片制动气室的工作原理充气过程当气压系统向制动气室充气时，气体通过进气口进入气室，推动橡胶膜片向外膨胀，使推杆组件向外移动，进而推动制动蹄张开，实现制动功能。排气过程当气压系统向制动气室排气时，气体通过排气口排出，橡胶膜片在自身弹性和外部弹簧的作用下回缩，推杆组件向内移动，制动蹄在回位弹簧的作用下复位，解除制动。普通膜片制动气室的特点结构简单、紧凑普通膜片制动气室采用橡胶膜片作为气压能与机械能的转换元件，具有结构简单、紧凑的特点，易于安装和维护。制动性能稳定由于橡胶膜片具有良好的弹性和密封性，因此普通膜片制动气室能够提供稳定的制动力矩和较高的制动效率。可靠性高普通膜片制动气室采用优质材料和先进制造工艺，具有较高的可靠性和使用寿命。同时，其附件如密封圈和紧固件等也经过严格的质量控制，确保制动气室的密封性和可靠性。03普通膜片制动气室的性能分析制动性能评价指标制动稳定性指制动过程中车辆行驶轨迹的稳定程度，即制动时车辆是否容易发生跑偏、侧滑等现象。制动效能指制动器在单位时间内降低车速的能力，是评价制动性能的主要指标之一。制动舒适性指制动过程中对驾驶员和乘客的舒适程度，包括制动减速度、踏板力等因素。普通膜片制动气室的性能优势结构简单普通膜片制动气室采用膜片作为弹性元件，结构简单，易于制造和维护。制动效果好普通膜片制动气室具有较好的制动效果和稳定性，能够满足车辆的制动需求。可靠性高普通膜片制动气室采用优质材料和制造工艺，具有较高的可靠性和使用寿命。影响普通膜片制动气室性能的因素010203膜片材料性能制造工艺使用环境膜片的材料性能直接影响制动气室的性能，如弹性模量、厚度、疲劳强度等。制造工艺对制动气室的性能也有较大影响，如模具设计、冲压工艺、焊接工艺等。使用环境如温度、湿度、腐蚀等因素也会对制动气室的性能产生影响。04普通膜片制动气室的设计与制造普通膜片制动气室的设计要求01安全性03舒适性确保制动气室在各种工况下均能可靠工作，防止制动失效和意外发生。制动气室的设计应兼顾驾驶员和乘客的舒适性，避免制动过程中产生过大的冲击和噪音。0204易于维护耐用性设计应考虑到长期使用和恶劣环境对制动气室性能的影响，以提高其使用寿命。制动气室的结构应简单明了，便于维修和更换零部件，降低维护成本。普通膜片制动气室的设计流程确定制动气室的基本参数建立数学模型包括制动气室的尺寸、工作压力、膜...
