防雷装置及接地分解课件VIP免费

防雷装置及接地分解课件_第1页
1/28
防雷装置及接地分解课件_第2页
2/28
防雷装置及接地分解课件_第3页
3/28

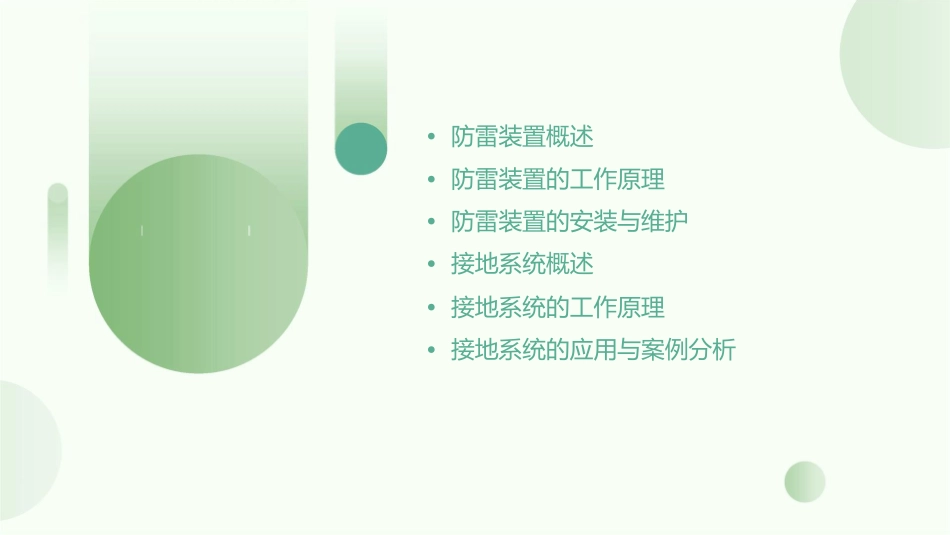

防雷装置及接地分解课件•防雷装置概述•防雷装置的工作原理•防雷装置的安装与维护•接地系统概述•接地系统的工作原理•接地系统的应用与案例分析01防雷装置概述防雷装置的定义与作用定义防雷装置是指用于防御雷电灾害的设施和设备,包括接闪器、引下线、接地装置等。作用防雷装置的主要作用是防止雷电对建筑物、电子设备和人身安全的危害,降低雷电灾害造成的损失。防雷装置的分类与组成分类根据不同的分类标准,防雷装置可以分为多种类型,如按用途可分为建筑物防雷装置和电子设备防雷装置;按工作原理可分为泄流型防雷装置和钳压型防雷装置等。组成防雷装置一般由接闪器、引下线和接地装置三部分组成。接闪器用于接收雷电,引下线用于将雷电引入接地装置,接地装置则将雷电引入地下,从而将电流泄放到大地中。防雷装置的重要性保护建筑物和电子设备维护社会稳定雷电灾害常常导致电力、通信等基础设施瘫痪,对社会生产和生活造成严重影响。防雷装置能够降低这种影响,维护社会稳定。防雷装置能够有效地防止雷电对建筑物和电子设备的破坏,减少财产损失。保障人身安全防雷装置能够降低雷电灾害对人身安全的威胁,减少人员伤亡。02防雷装置的工作原理雷电的形成与特性雷电的形成雷电是大气中的静电放电现象,通常在雷暴天气中出现。当云层中的电荷积累到一定程度时,会产生电场,使得空气被击穿,形成雷电。雷电的特性雷电具有高电压、大电流的特点,其电压可达数百万伏,电流可达数十万安培。同时,雷电的放电时间极短,通常只有几十微秒。防雷装置的工作原理010203引雷作用泄放作用均压作用防雷装置通过吸引雷电,将其引入接地系统,从而避免建筑物或其他设施受到雷电的直接击中。防雷装置能够将引入的雷电能量迅速泄放到大地中,从而避免过电压对设备造成损坏。防雷装置能够将建筑物上的电位均衡化,避免由于电位差造成设备损坏或人员伤亡。防雷装置的接地方式独立接地将防雷装置与建筑物或其他设施分开,独立设置接地系统。这种方式可以避免干扰和反击。联合接地将防雷装置与建筑物或其他设施的金属部分连接在一起,形成一个共同的接地系统。这种方式可以降低接地电阻,提高防雷效果。03防雷装置的安装与维护防雷装置的安装要求01020304防雷装置的安装应由专业人员进行,确保符合相关标准和规范。安装位置应选在建筑物易受雷击部位,如屋顶、墙体等。安装过程中应确保防雷装置与建筑物其他金属构件保持一定距离,避免相互干扰。防雷装置的接地线应采用铜芯导线,截面积应满足要求,并确保接地电阻值符合标准。防雷装置的维护与保养01020304定期检查防雷装置的外观,确保无锈蚀、损伤等现象。在雷雨季节前后,应对防雷装置进行全面检查和维护。定期检测接地电阻值,确保符合标准。对于有电化学腐蚀的部位,应及时进行防腐处理。防雷装置的检测与验收防雷装置的检测应由专业机构进行,检测内容应包括接地电阻、等电位连接等。检测结果应记录在案,对于不合格的项目应及时进行整改。验收时应检查相关资料和记录,确保防雷装置符合规范要求。04接地系统概述接地系统的定义与作用接地系统的定义接地系统是一种将建筑物、设备等连接到大地,通过大地作为电流回路的措施,以保护建筑物、设备和人员安全。接地系统的作用接地系统的主要作用是防止雷电、静电等对建筑物、设备等造成危害,同时也可以起到保护人员安全的作用。接地系统的分类与组成接地系统的分类根据不同的分类标准,接地系统可以分为多种类型。常见的分类包括自然接地和人工接地、分散接地和集中接地等。接地系统的组成接地系统通常由接地体、连接线、接地汇集线等组成。其中,接地体是直接与大地接触的部分,连接线和汇集线则是将接地体与设备连接起来的线路。接地系统的重要性保护建筑物和设备安全接地系统能够有效地将雷电、静电等引入大地,避免建筑物、设备等受到损坏,从而保护其安全。保障人员安全接地系统可以有效地降低电击风险,保护人员的生命安全。提高设备性能良好的接地系统可以减少电磁干扰,提高设备的性能和稳定性。05接地系统的工作原理接地电阻的概念与计算接地电阻接地体对地电阻与土壤电阻率之和...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

防雷装置及接地分解课件
