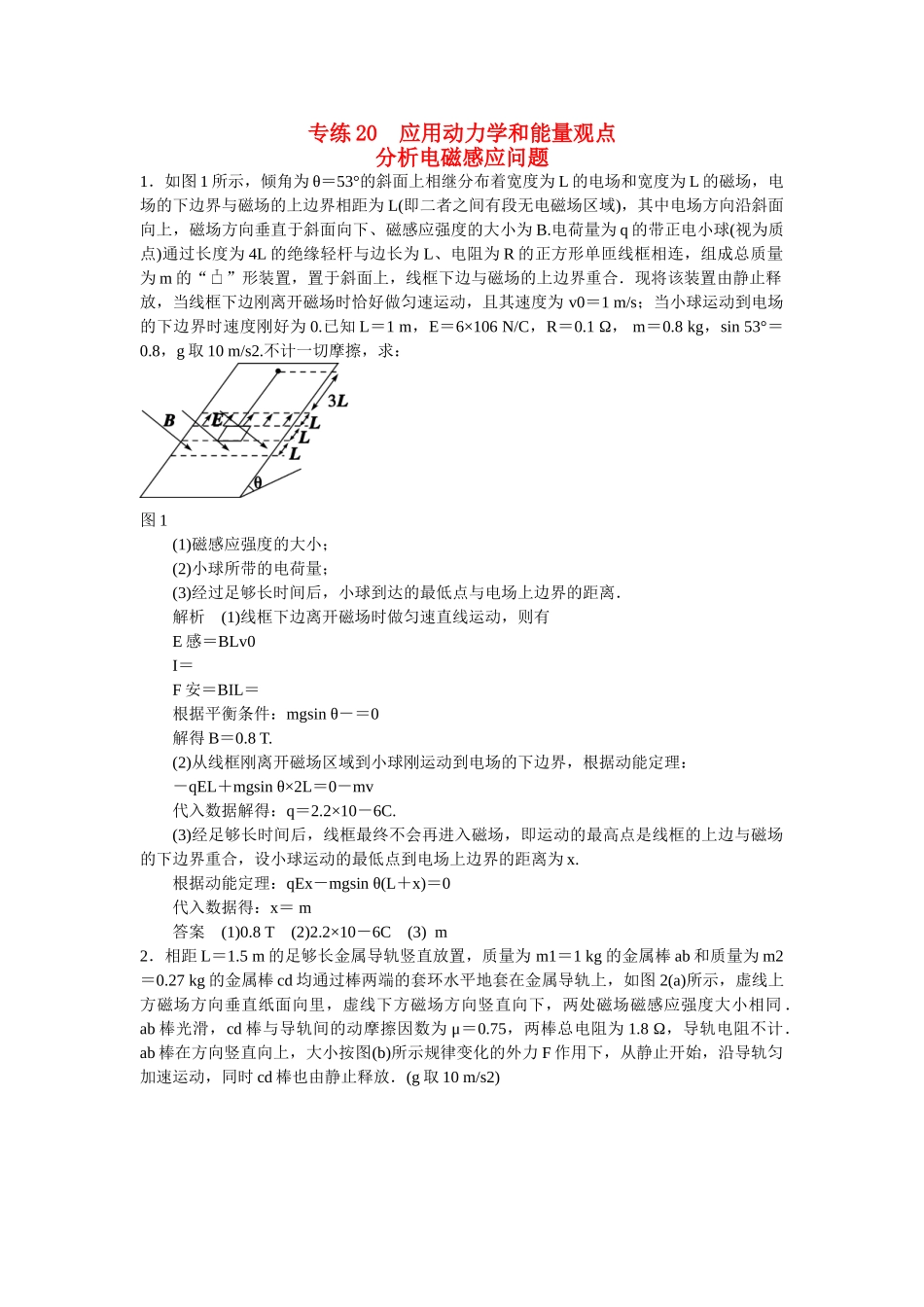

专练20应用动力学和能量观点分析电磁感应问题1．如图1所示，倾角为θ＝53°的斜面上相继分布着宽度为L的电场和宽度为L的磁场，电场的下边界与磁场的上边界相距为L(即二者之间有段无电磁场区域)，其中电场方向沿斜面向上，磁场方向垂直于斜面向下、磁感应强度的大小为B.电荷量为q的带正电小球(视为质点)通过长度为4L的绝缘轻杆与边长为L、电阻为R的正方形单匝线框相连，组成总质量为m的“”形装置，置于斜面上，线框下边与磁场的上边界重合．现将该装置由静止释放，当线框下边刚离开磁场时恰好做匀速运动，且其速度为v0＝1m/s；当小球运动到电场的下边界时速度刚好为0.已知L＝1m，E＝6×106N/C，R＝0.1Ω，m＝0.8kg，sin53°＝0.8，g取10m/s2.不计一切摩擦，求：图1(1)磁感应强度的大小；(2)小球所带的电荷量；(3)经过足够长时间后，小球到达的最低点与电场上边界的距离．解析(1)线框下边离开磁场时做匀速直线运动，则有E感＝BLv0I＝F安＝BIL＝根据平衡条件：mgsinθ－＝0解得B＝0.8T.(2)从线框刚离开磁场区域到小球刚运动到电场的下边界，根据动能定理：－qEL＋mgsinθ×2L＝0－mv代入数据解得：q＝2.2×10－6C.(3)经足够长时间后，线框最终不会再进入磁场，即运动的最高点是线框的上边与磁场的下边界重合，设小球运动的最低点到电场上边界的距离为x.根据动能定理：qEx－mgsinθ(L＋x)＝0代入数据得：x＝m答案(1)0.8T(2)2.2×10－6C(3)m2．相距L＝1.5m的足够长金属导轨竖直放置，质量为m1＝1kg的金属棒ab和质量为m2＝0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图2(a)所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同．ab棒光滑，cd棒与导轨间的动摩擦因数为μ＝0.75，两棒总电阻为1.8Ω，导轨电阻不计．ab棒在方向竖直向上，大小按图(b)所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放．(g取10m/s2)图2(1)求出磁感应强度B的大小和ab棒加速度的大小．(2)已知在2s内外力F做功40J，求这一过程中两金属棒产生的总焦耳热．(3)判断cd棒将做怎样的运动，求出cd棒达到最大速度所需的时间t0，并在图(c)中定性画出cd棒所受摩擦力fcd随时间变化的图象．解析(1)经过时间t，金属棒ab的速率v＝at此时，回路中的感应电流为I＝＝对金属棒ab，由牛顿第二定律得F－BIL－m1g＝m1a由以上各式整理得：F＝m1a＋m1g＋at在图线上取两点：t1＝0，F1＝11N；t2＝2s，F2＝14.6N代入上式得a＝1m/s2，B＝1.2T.(2)在2s末金属棒ab的速率vt＝at＝2m/s所发生的位移s＝at2＝2m由动能定理得WF－m1gs－W安＝m1v又Q＝W安联立以上方程，解得Q＝WF－m1gs－m1v＝40J－1×10×2J－×1×22J＝18J.(3)cd棒先做加速度逐渐减小的加速运动，当cd棒所受重力与滑动摩擦力相等时，速度达到最大；然后做加速度逐渐增大的减速运动，最后停止运动．当cd棒速度达到最大时，有m2g＝μFN又FN＝F安F安＝BILI＝＝vm＝at0整理解得t0＝＝s＝2sfcd随时间变化的图象如图所示．答案见解析3．(·蚌埠三县第二次联考)如图3所示，两根足够长且平行的光滑金属导轨所在平面与水平面成α＝53°角，导轨间接一阻值为3Ω的电阻R，导轨电阻忽略不计．在两平行虚线间有一与导轨所在平面垂直的匀强磁场，磁场区域的宽度为d＝0.5m．导体棒a的质量为m1＝0.1kg、电阻为R1＝6Ω；导体棒b的质量为m2＝0.2kg、电阻为R2＝3Ω，它们分别垂直导轨放置并始终与导轨接触良好．现从图中的M、N处同时将a、b由静止释放，运动过程中它们都能匀速穿过磁场区域，且当a刚出磁场时b正好进入磁场．(sin53°＝0.8，cos53°＝0.6，g取10m/s2，a、b电流间的相互作用不计)，求：图3(1)在b穿越磁场的过程中a、b两导体棒上产生的热量之比；(2)在a、b两导体棒穿过磁场区域的整个过程中，装置上产生的热量；(3)M、N两点之间的距离．解析(1)＝，＝，＝＝2∶9(2)设整个过程中装置上产生的热量为Q由Q＝m1gsinα·d＋m2gsinα·d，可解得Q＝1.2J(3)设a进入磁场的速度大小为v1，此时电路中的总电阻R总1＝Ω＝7.5Ωb进入磁场的速度大小为v2，此时电路中的总电阻R总2＝Ω＝5Ω由m1gsinα＝和m2gsinα...
