高考物理二轮复习 专题专讲训练 第9讲 恒定电流（含解析）VIP专享VIP免费

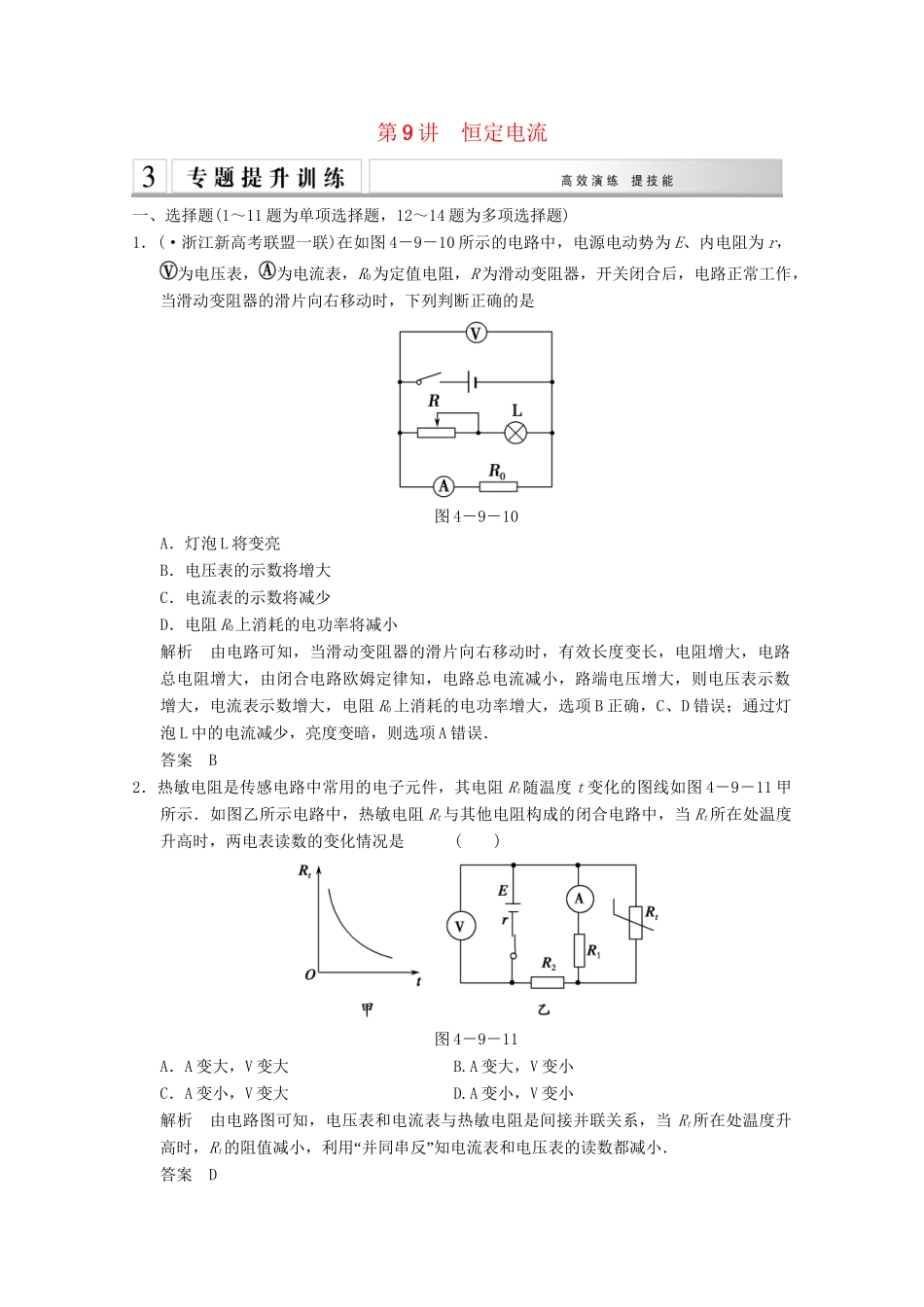

第9讲恒定电流一、选择题(1～11题为单项选择题，12～14题为多项选择题)1．(·浙江新高考联盟一联)在如图4－9－10所示的电路中，电源电动势为E、内电阻为r，为电压表，为电流表，R0为定值电阻，R为滑动变阻器，开关闭合后，电路正常工作，当滑动变阻器的滑片向右移动时，下列判断正确的是图4－9－10A．灯泡L将变亮B．电压表的示数将增大C．电流表的示数将减少D．电阻R0上消耗的电功率将减小解析由电路可知，当滑动变阻器的滑片向右移动时，有效长度变长，电阻增大，电路总电阻增大，由闭合电路欧姆定律知，电路总电流减小，路端电压增大，则电压表示数增大，电流表示数增大，电阻R0上消耗的电功率增大，选项B正确，C、D错误；通过灯泡L中的电流减少，亮度变暗，则选项A错误．答案B2．热敏电阻是传感电路中常用的电子元件，其电阻Rt随温度t变化的图线如图4－9－11甲所示．如图乙所示电路中，热敏电阻Rt与其他电阻构成的闭合电路中，当Rt所在处温度升高时，两电表读数的变化情况是()图4－9－11A．A变大，V变大B.A变大，V变小C．A变小，V变大D.A变小，V变小解析由电路图可知，电压表和电流表与热敏电阻是间接并联关系，当Rt所在处温度升高时，Rt“”的阻值减小，利用并同串反知电流表和电压表的读数都减小．答案D3．(·浙江金华十校一联)一只普通旧干电池，用电压表测量其电动势时，示数仍接近1.5V．现对该电池作下述两种处理：①让它给一个额定电压为1.5V的小灯泡供电时，发现小灯泡完全不亮．②把它装在额定电压也为1.5V的电子钟时，电子钟仍能正常工作较长时间．对上述两种情形比较和分析，下述说法正确的是A．情形①中的电路电流较情形②小B．情形①中的路端电压较情形②大C．小灯泡的电阻远大于电子钟的内电阻D．小灯泡的额定功率远大于电子钟的额定功率解析干电池的电动势为1.5V，现在直接通过电压表测量示数很接近1.5V，可知，电动势几乎不变；干电池已经用了较长时间，电池的内阻增大，使用时小灯泡不亮，说明电池电阻比灯泡的电阻还大，输出电压很小；电子钟能正常工作，是由于它的内阻比电池的内阻大得多，所以输出电压较高，从而能工作，电子钟的电阻较大，所以正常工作的电流较小，故知情形①中的电路电流较情形②大，情形①中的路端电压较情形②中少，小灯泡中的电阻小于电子钟的内电阻，故A、B、C错误；由上分析知，灯泡的额定电压较大，电阻较小，由P＝知，其额定功率较大，故D正确．答案D4．如图4－9－12所示，电源电动势E＝12V，内阻r＝3Ω，R0＝1Ω，直流电动机内阻R0′＝1Ω，当调节滑动变阻器R1时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2W)，则R1和R2连入电路中的值分别为()图4－9－12A．2Ω，2ΩB.2Ω，1.5ΩC．1.5Ω，1.5ΩD.1.5Ω，2Ω解析因为题中甲电路是纯电阻电路，当外电阻与电源内阻相等时，电源的输出功率最大，所以R1＝2Ω；而乙电路是含电动机电路，欧姆定律不适用，电路的输出功率P＝IU＝I(E－Ir)，当I＝＝2A时，输出功率P有最大值，此时电动机的输出功率为2W，发热功率为4W，所以电动机的输入功率为6W，电动机两端的电压为3V，电阻R2两端的电压为3V，所以R2＝1.5Ω，选项B正确．答案B5．(·浙江湖州期末)如图4－9－13所示，长方体发电导管的前、后两个侧面是绝缘体，上、下两个侧面是电阻可忽略的导体电极，两极间距为d，极板面积为S，这两个电极与可变电阻R相连．在垂直前、后侧面的方向上，有一匀强磁场，磁感应强度大小为B.发电导管内有电阻率为ρ的高温电离气体，气体以速度v向右流动，并通过专用管道导出．若不计气体流动时的阻力，调节可变电阻的阻值，根据所学过的物理知识，可求得可变电阻R消耗电功率的最大值为()图4－9－13A.B.C.D.解析发电管和内部的高温电离气体相当于电源，高温电离气体的电阻相当于内阻．稳定时即气体离子不再偏转，此时qvB＝qE＝q，电源电动势E＝U＝dvB.根据电流方向，判断高温电离气体的横截面积为S，长度为d，所以内阻r＝ρ，当外电阻等于电源内阻即R＝r时，外电路即可变电阻R消耗的电功率最大，最大值为Pm＝2R＝＝＝，选项B对，A、C、D项错．答案B...
