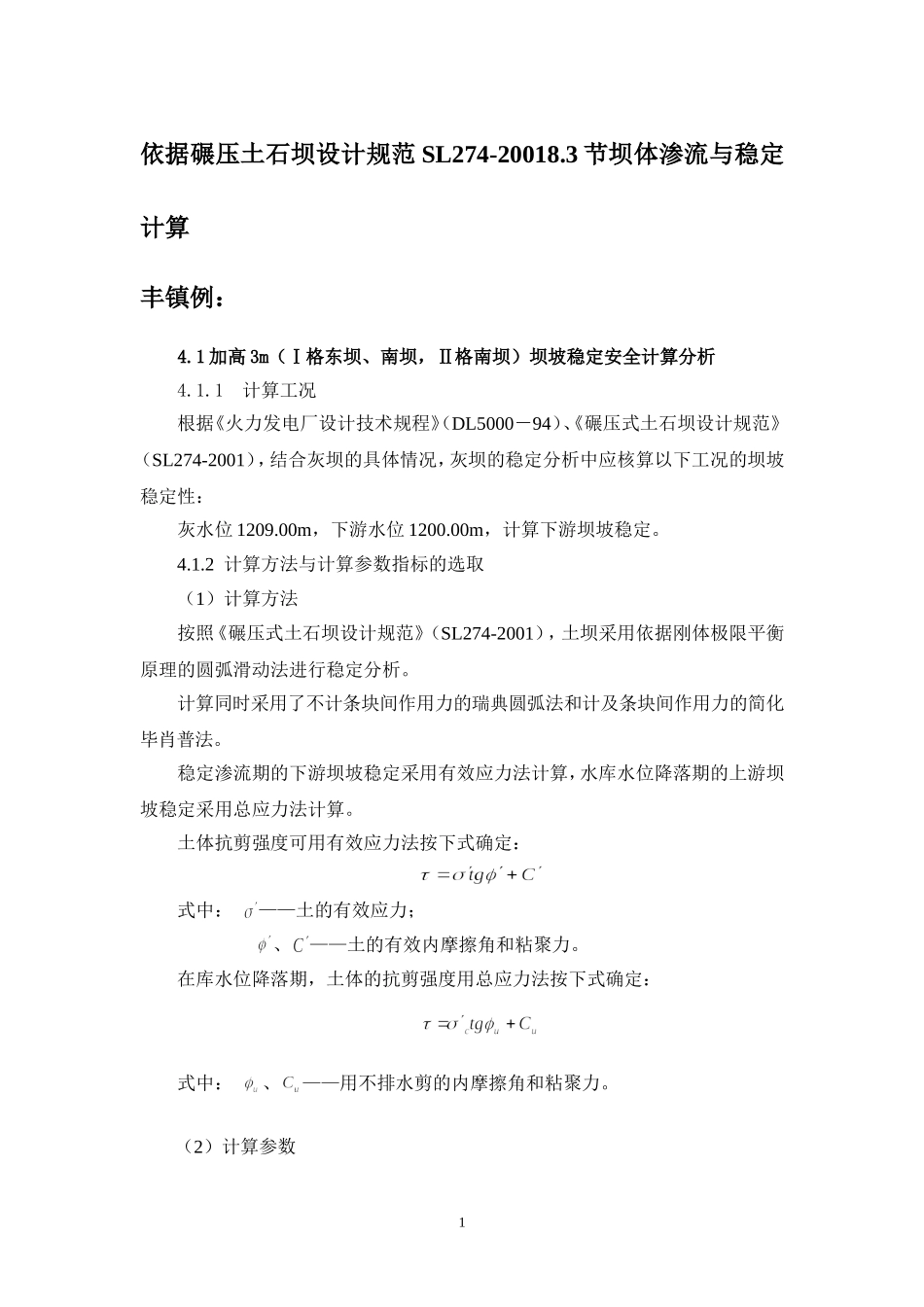

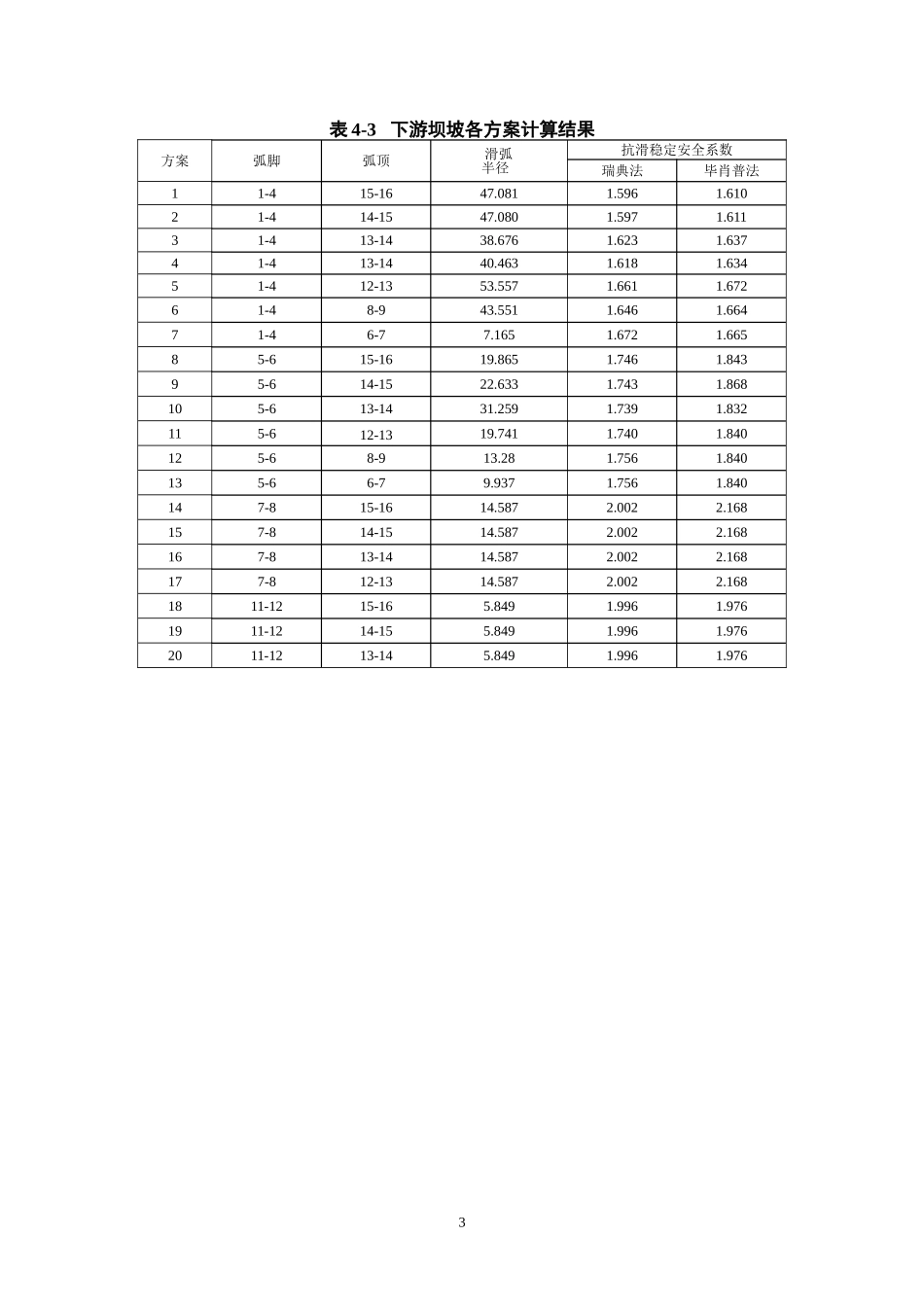

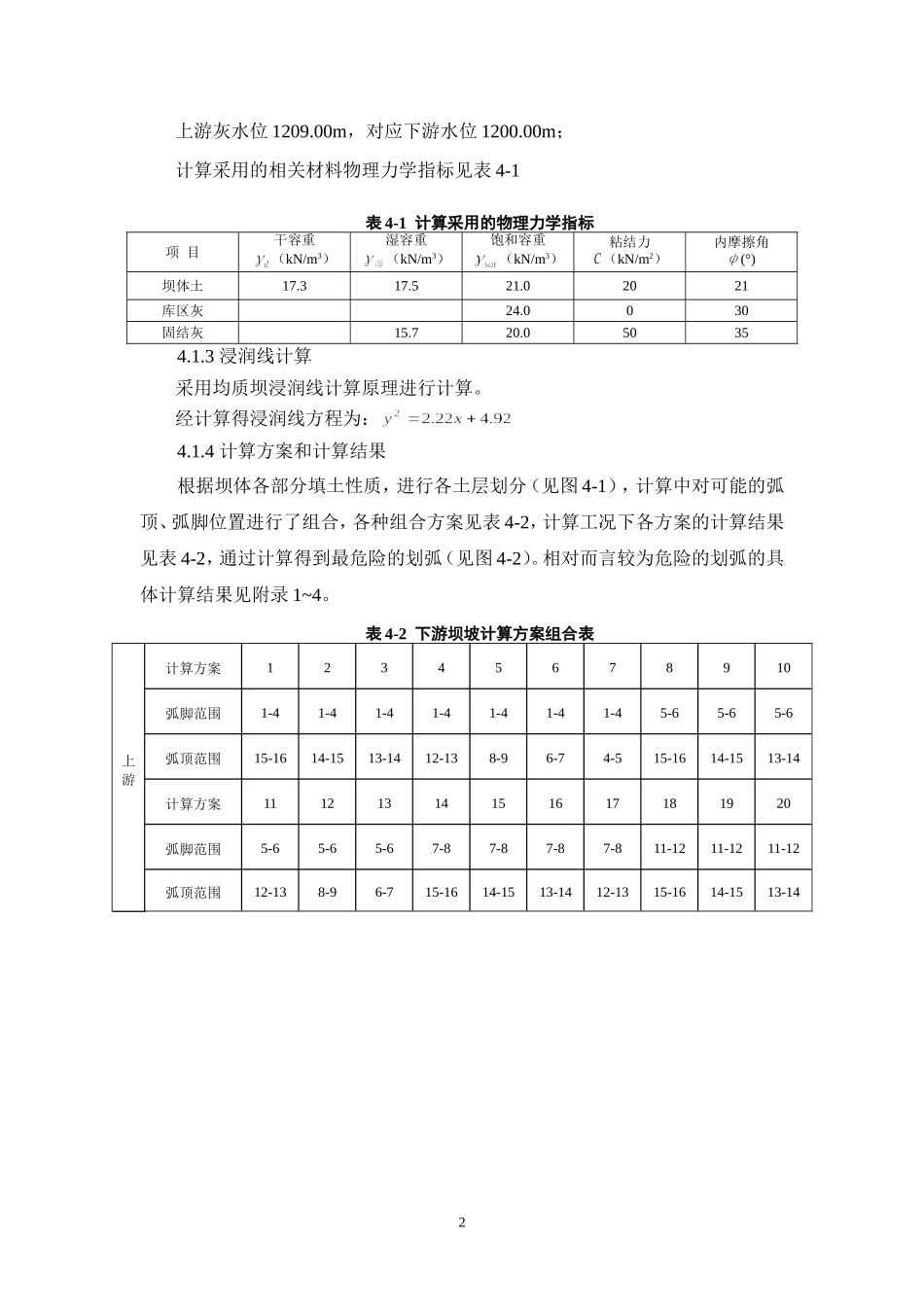

依据碾压土石坝设计规范SL274-20018.3节坝体渗流与稳定计算丰镇例：4.1加高3m（Ⅰ格东坝、南坝，Ⅱ格南坝）坝坡稳定安全计算分析4.1.1计算工况根据《火力发电厂设计技术规程》（DL5000－94）、《碾压式土石坝设计规范》（SL274-2001），结合灰坝的具体情况，灰坝的稳定分析中应核算以下工况的坝坡稳定性：灰水位1209.00m，下游水位1200.00m，计算下游坝坡稳定。4.1.2计算方法与计算参数指标的选取（1）计算方法按照《碾压式土石坝设计规范》（SL274-2001），土坝采用依据刚体极限平衡原理的圆弧滑动法进行稳定分析。计算同时采用了不计条块间作用力的瑞典圆弧法和计及条块间作用力的简化毕肖普法。稳定渗流期的下游坝坡稳定采用有效应力法计算，水库水位降落期的上游坝坡稳定采用总应力法计算。土体抗剪强度可用有效应力法按下式确定：式中：——土的有效应力；、——土的有效内摩擦角和粘聚力。在库水位降落期，土体的抗剪强度用总应力法按下式确定：式中：、——用不排水剪的内摩擦角和粘聚力。（2）计算参数1上游灰水位1209.00m，对应下游水位1200.00m；计算采用的相关材料物理力学指标见表4-1表4-1计算采用的物理力学指标项目干容重（kN/m3）湿容重（kN/m3）饱和容重（kN/m3）粘结力（kN/m2）内摩擦角(°)坝体土17.317.521.02021库区灰24.0030固结灰15.720.050354.1.3浸润线计算采用均质坝浸润线计算原理进行计算。经计算得浸润线方程为：4.1.4计算方案和计算结果根据坝体各部分填土性质，进行各土层划分（见图4-1），计算中对可能的弧顶、弧脚位置进行了组合，各种组合方案见表4-2，计算工况下各方案的计算结果见表4-2，通过计算得到最危险的划弧（见图4-2）。相对而言较为危险的划弧的具体计算结果见附录1~4。表4-2下游坝坡计算方案组合表上游计算方案12345678910弧脚范围1-41-41-41-41-41-41-45-65-65-6弧顶范围15-1614-1513-1412-138-96-74-515-1614-1513-14计算方案11121314151617181920弧脚范围5-65-65-67-87-87-87-811-1211-1211-12弧顶范围12-138-96-715-1614-1513-1412-1315-1614-1513-142表4-3下游坝坡各方案计算结果方案弧脚弧顶滑弧半径抗滑稳定安全系数瑞典法毕肖普法11-415-1647.0811.5961.61021-414-1547.0801.5971.61131-413-1438.6761.6231.63741-413-1440.4631.6181.63451-412-1353.5571.6611.67261-48-943.5511.6461.66471-46-77.1651.6721.66585-615-1619.8651.7461.84395-614-1522.6331.7431.868105-613-1431.2591.7391.832115-612-1319.7411.7401.840125-68-913.281.7561.840135-66-79.9371.7561.840147-815-1614.5872.0022.168157-814-1514.5872.0022.168167-813-1414.5872.0022.168177-812-1314.5872.0022.1681811-1215-165.8491.9961.9761911-1214-155.8491.9961.9762011-1213-145.8491.9961.9763图4-1下游坡稳定计算土层划分图4图4-2下游坡最危险滑弧图54.1.5计算成果分析按照《火力发电厂设计技术规程》（DL5000－94），Ⅲ级土石坝坝坡抗滑稳定最小安全系数值下游坡为1.15（基本情况）和1.0（特殊情况）。计算结果表明，灰坝断面在水位为1209.00m时，下游坡的抗滑稳定安全系数满足规范要求。4.2Ⅰ格北坝加高2.5m坝坡稳定安全计算分析4.2.1计算工况根据《火力发电厂设计技术规程》（DL5000－94）、《碾压式土石坝设计规范》（SL274-2001），结合灰坝的具体情况，灰坝的稳定分析中应核算以下工况的坝坡稳定性：灰水位1209.50m，下游水位1200.00m，计算下游坝坡稳定。4.2.2计算方法与计算参数指标的选取按照《碾压式土石坝设计规范》（SL274-2001）及修改和补充规定，土坝采用依据刚体极限平衡原理的圆弧滑动法进行稳定分析。计算同时采用了不计条块间作用力的瑞典圆弧法和计及条块间作用力的简化毕肖普法。具体计算原理同上。上游灰水位1209.50m，对应下游水位1200.00m；计算采用的相关材料物理力学指标见表1表4-4计算采用的物理力学指标项目干容重（kN/m3）湿容重（kN/m3）饱和容重（kN/m3）粘结力（kN/m2）内摩擦角(°)坝体土17.317.521.02021库区灰24.0030固结灰15.720.050354.2.3浸润线计算采用均质坝浸润线计算原理进行计算。经计算得浸润线方程...
