大型分析仪器仿真软件ISTS3.0操作手册VIP免费

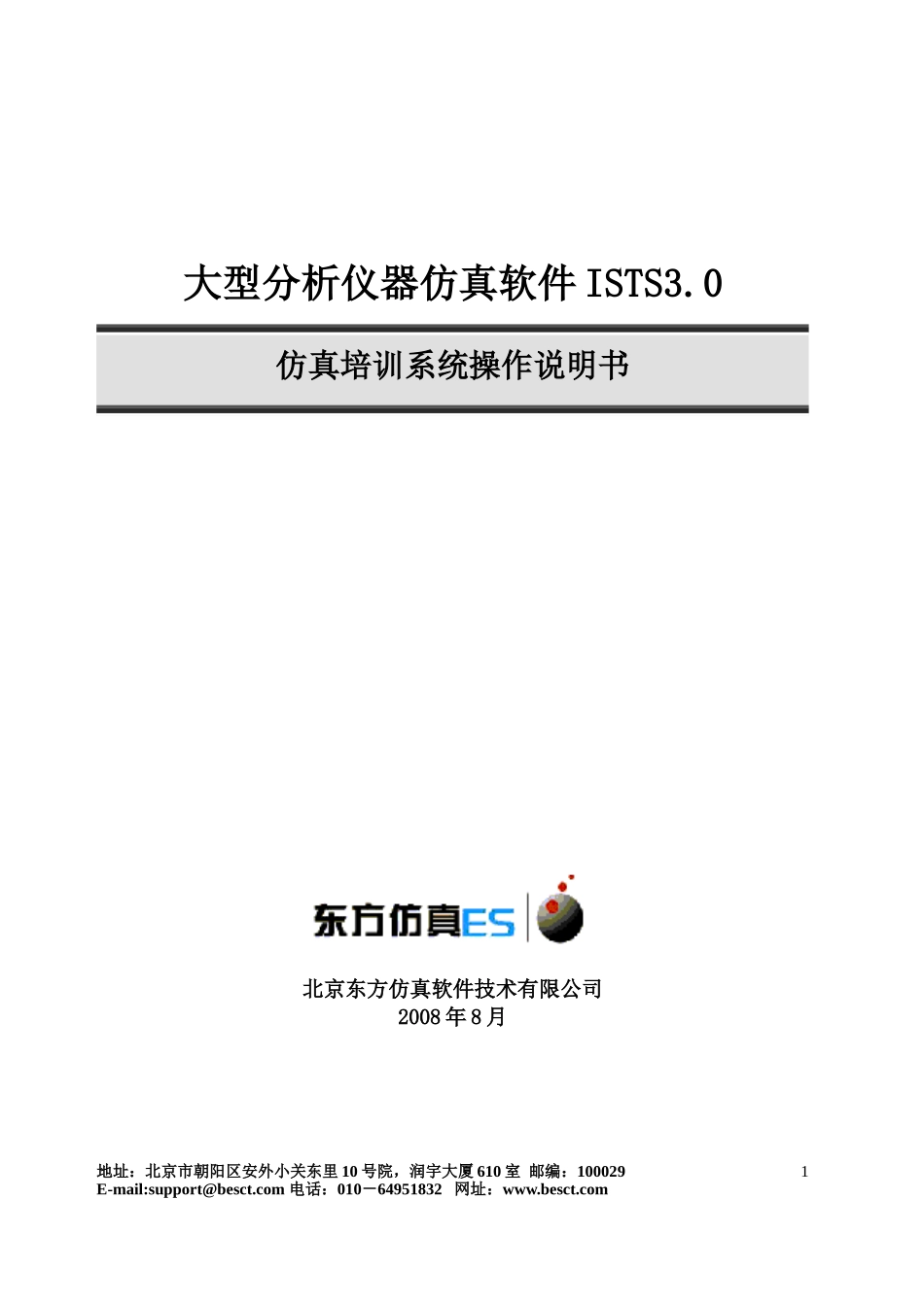

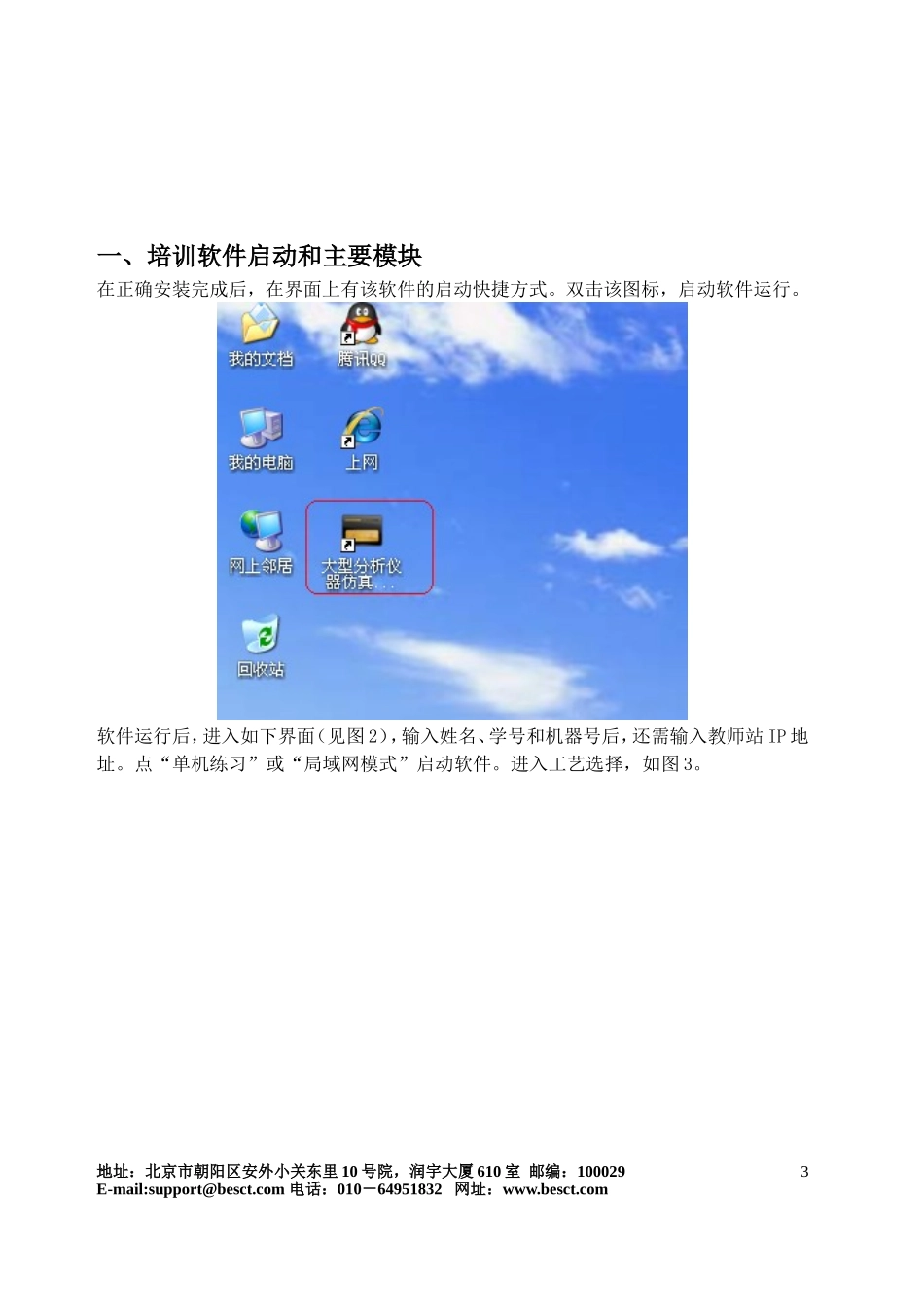

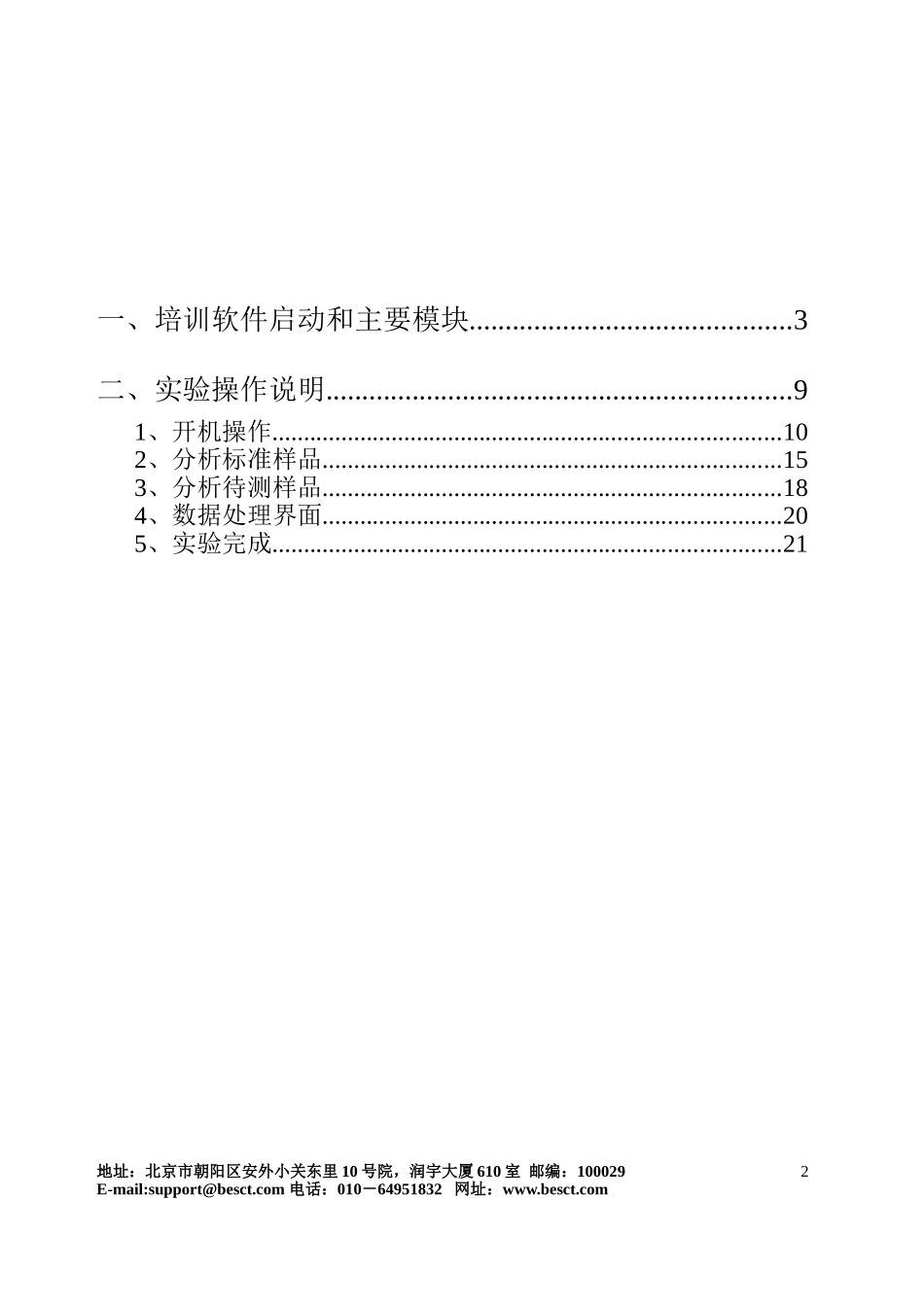

大型分析仪器仿真软件ISTS3.0仿真培训系统操作说明书北京东方仿真软件技术有限公司2008年8月地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com1一、培训软件启动和主要模块.............................................3二、实验操作说明.................................................................91、开机操作.................................................................................102、分析标准样品.........................................................................153、分析待测样品.........................................................................184、数据处理界面.........................................................................205、实验完成.................................................................................21地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com2一、培训软件启动和主要模块在正确安装完成后，在界面上有该软件的启动快捷方式。双击该图标，启动软件运行。软件运行后，进入如下界面（见图2），输入姓名、学号和机器号后，还需输入教师站IP地址。点“单机练习”或“局域网模式”启动软件。进入工艺选择，如图3。地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com3（图2）地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com4（图3）然后进入“培训项目”界面，气相色谱技能大赛里面的“给定物质定性定量分析”。（见图4），点击左上角的“启动项目”。进入导航界面。（见图5）地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com5（图4）地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com6进入导航页面，主要包括“主界面（即导航页面）”“操作界面”“试题说明”。（图5）地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com7操作界面（图6）地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com8试题说明（图7）二.实验操作说明点击界面中左下角功能钮“操作界面”，直接进入实验操作。主界面如图6。学员做气相色谱仿真实验“给定物质定性定量分析”，可按以下步骤操作（对此软件有一定程度的熟悉后，并不需要严格按以下步骤操作，学员完全可以根据对所学知识的理解，进行些创造性的操作）。下面说明部分只以一个实验的完整操作讲解，其他实验灵活运用，操作方法类似。地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com9（图8）1、开机操作（1）点击色谱仪，打开色谱仪柱温箱门，检查色谱柱是否安装。选择色谱柱类型。地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com10功能钮色谱仪载气设置进样设置（2）设定载气流量：点击“气体钢瓶”上，弹出“气体设置”窗口。回答问题“氢气钢瓶的瓶身颜色”。根据需要开载气到一定流量，在载气输入框中写入50（可自行设计载气流量）。点击“确定”。如下图地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com11（3）点击色谱仪，打开色谱仪电源，（4）点击“电脑屏幕”，打开“分析控制”界面，设定柱温、进样口温度和...
