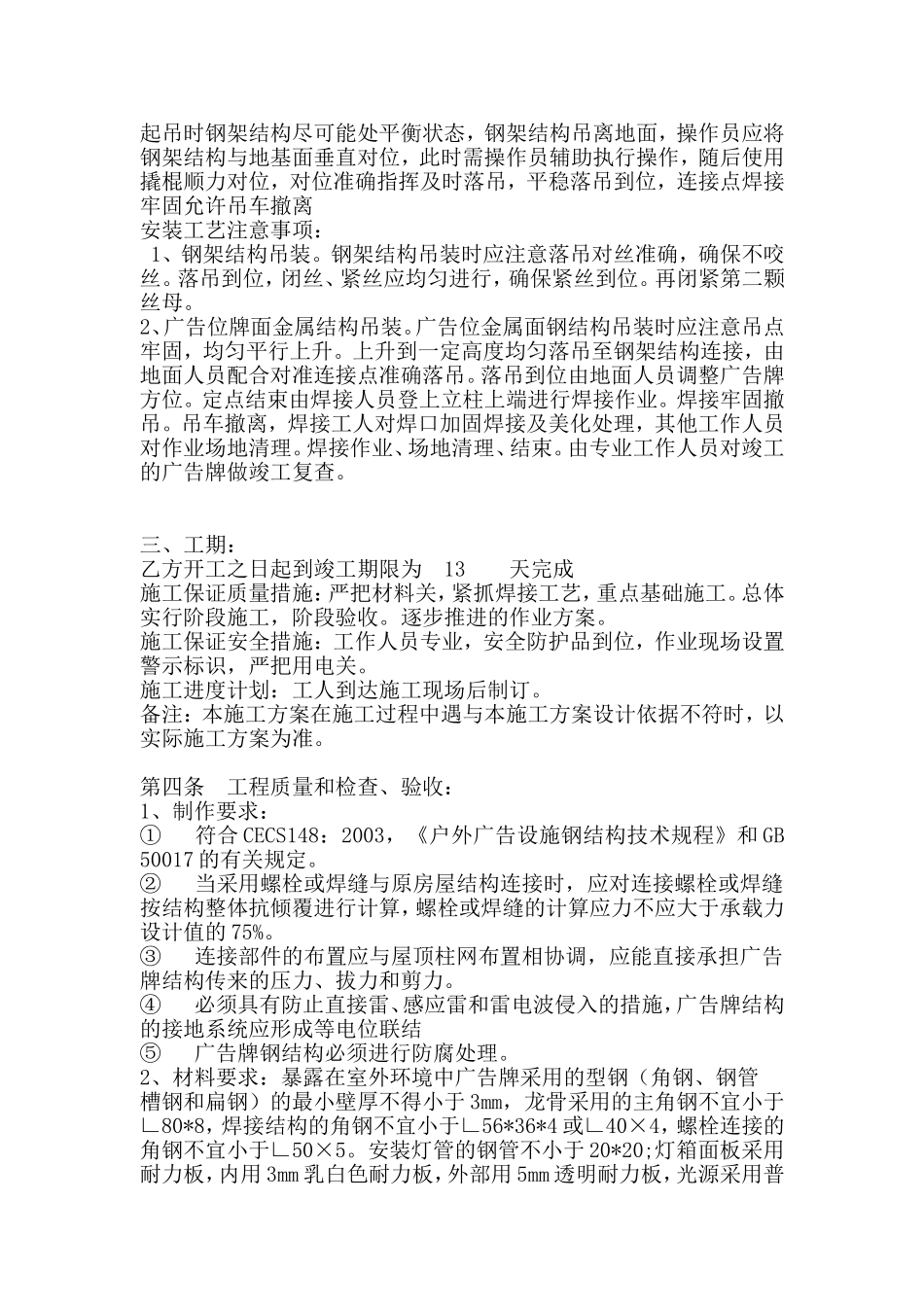

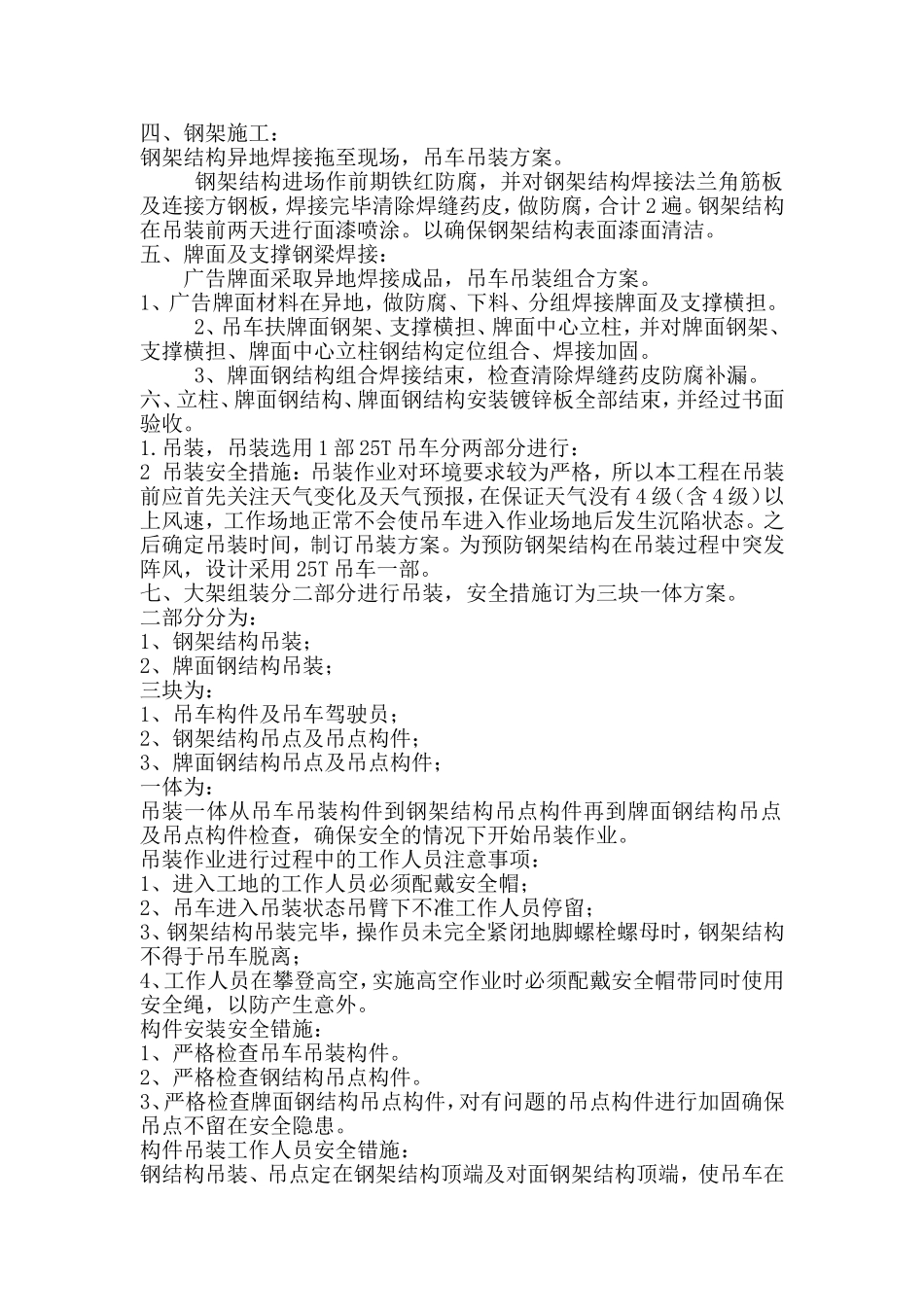

四、钢架施工：钢架结构异地焊接拖至现场，吊车吊装方案。钢架结构进场作前期铁红防腐，并对钢架结构焊接法兰角筋板及连接方钢板，焊接完毕清除焊缝药皮，做防腐，合计2遍。钢架结构在吊装前两天进行面漆喷涂。以确保钢架结构表面漆面清洁。五、牌面及支撑钢梁焊接：广告牌面采取异地焊接成品，吊车吊装组合方案。1、广告牌面材料在异地，做防腐、下料、分组焊接牌面及支撑横担。2、吊车扶牌面钢架、支撑横担、牌面中心立柱，并对牌面钢架、支撑横担、牌面中心立柱钢结构定位组合、焊接加固。3、牌面钢结构组合焊接结束，检查清除焊缝药皮防腐补漏。六、立柱、牌面钢结构、牌面钢结构安装镀锌板全部结束，并经过书面验收。1.吊装，吊装选用1部25T吊车分两部分进行：2吊装安全措施：吊装作业对环境要求较为严格，所以本工程在吊装前应首先关注天气变化及天气预报，在保证天气没有4级（含4级）以上风速，工作场地正常不会使吊车进入作业场地后发生沉陷状态。之后确定吊装时间，制订吊装方案。为预防钢架结构在吊装过程中突发阵风，设计采用25T吊车一部。七、大架组装分二部分进行吊装，安全措施订为三块一体方案。二部分分为：1、钢架结构吊装；2、牌面钢结构吊装；三块为：1、吊车构件及吊车驾驶员；2、钢架结构吊点及吊点构件；3、牌面钢结构吊点及吊点构件；一体为：吊装一体从吊车吊装构件到钢架结构吊点构件再到牌面钢结构吊点及吊点构件检查，确保安全的情况下开始吊装作业。吊装作业进行过程中的工作人员注意事项：1、进入工地的工作人员必须配戴安全帽；2、吊车进入吊装状态吊臂下不准工作人员停留；3、钢架结构吊装完毕，操作员未完全紧闭地脚螺栓螺母时，钢架结构不得于吊车脱离；4、工作人员在攀登高空，实施高空作业时必须配戴安全帽带同时使用安全绳，以防产生意外。构件安装安全错施：1、严格检查吊车吊装构件。2、严格检查钢结构吊点构件。3、严格检查牌面钢结构吊点构件，对有问题的吊点构件进行加固确保吊点不留在安全隐患。构件吊装工作人员安全错施：钢结构吊装、吊点定在钢架结构顶端及对面钢架结构顶端，使吊车在起吊时钢架结构尽可能处平衡状态，钢架结构吊离地面，操作员应将钢架结构与地基面垂直对位，此时需操作员辅助执行操作，随后使用撬棍顺力对位，对位准确指挥及时落吊，平稳落吊到位，连接点焊接牢固允许吊车撤离安装工艺注意事项：1、钢架结构吊装。钢架结构吊装时应注意落吊对丝准确，确保不咬丝。落吊到位，闭丝、紧丝应均匀进行，确保紧丝到位。再闭紧第二颗丝母。2、广告位牌面金属结构吊装。广告位金属面钢结构吊装时应注意吊点牢固，均匀平行上升。上升到一定高度均匀落吊至钢架结构连接，由地面人员配合对准连接点准确落吊。落吊到位由地面人员调整广告牌方位。定点结束由焊接人员登上立柱上端进行焊接作业。焊接牢固撤吊。吊车撤离，焊接工人对焊口加固焊接及美化处理，其他工作人员对作业场地清理。焊接作业、场地清理、结束。由专业工作人员对竣工的广告牌做竣工复查。三、工期：乙方开工之日起到竣工期限为13天完成施工保证质量措施：严把材料关，紧抓焊接工艺，重点基础施工。总体实行阶段施工，阶段验收。逐步推进的作业方案。施工保证安全措施：工作人员专业，安全防护品到位，作业现场设置警示标识，严把用电关。施工进度计划：工人到达施工现场后制订。备注：本施工方案在施工过程中遇与本施工方案设计依据不符时，以实际施工方案为准。第四条工程质量和检查、验收：1、制作要求：①符合CECS148：2003，《户外广告设施钢结构技术规程》和GB50017的有关规定。②当采用螺栓或焊缝与原房屋结构连接时，应对连接螺栓或焊缝按结构整体抗倾覆进行计算，螺栓或焊缝的计算应力不应大于承载力设计值的75%。③连接部件的布置应与屋顶柱网布置相协调，应能直接承担广告牌结构传来的压力、拔力和剪力。④必须具有防止直接雷、感应雷和雷电波侵入的措施，广告牌结构的接地系统应形成等电位联结⑤广告牌钢结构必须进行防腐处理。2、材料要求：暴露在室外环境中广告牌采用的型钢（角钢、钢管槽钢和扁钢）的最小壁厚不得小于3mm，龙骨采用的主角钢不...
