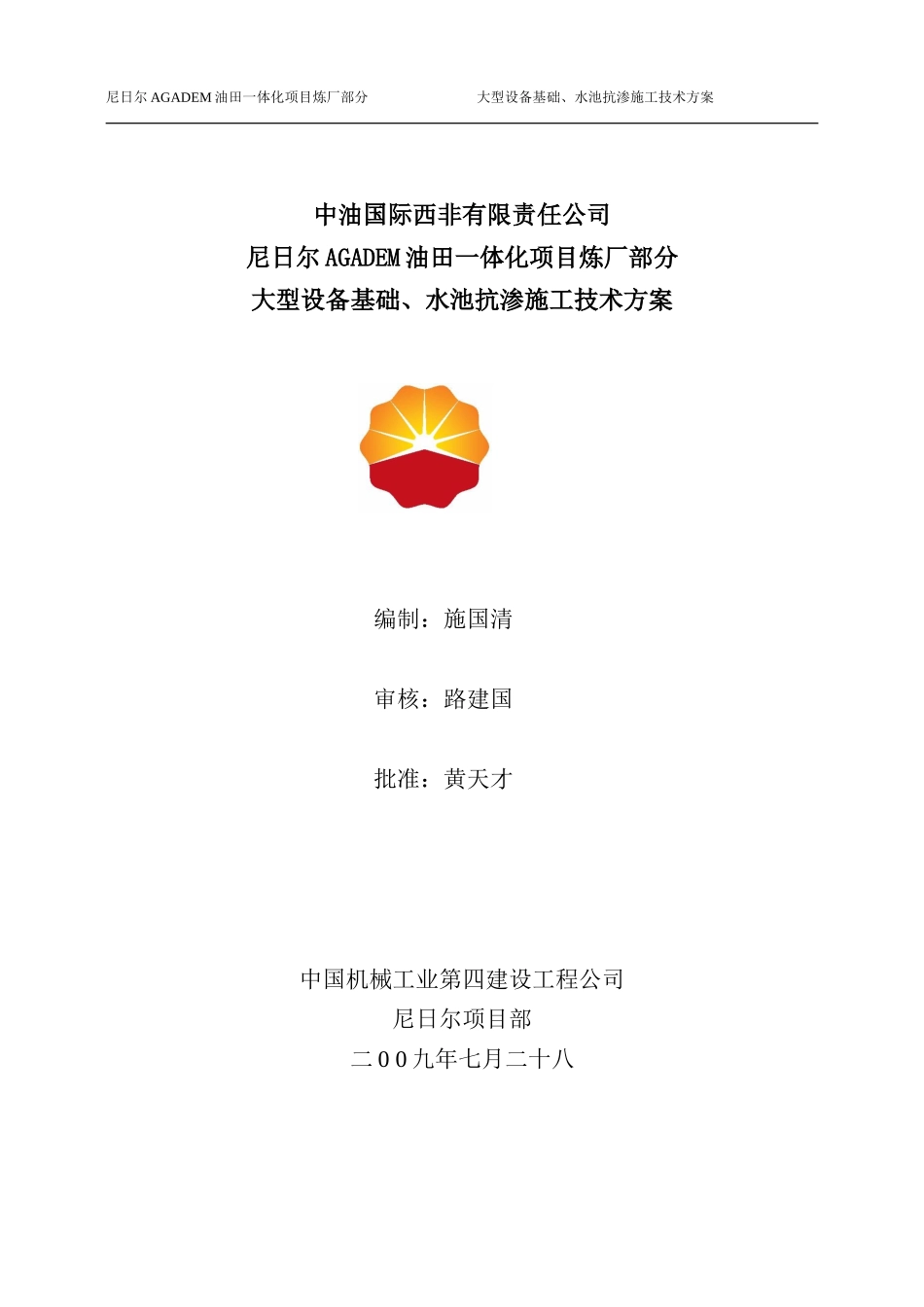

大型设备基础、水池抗渗方案_第1页
1/11

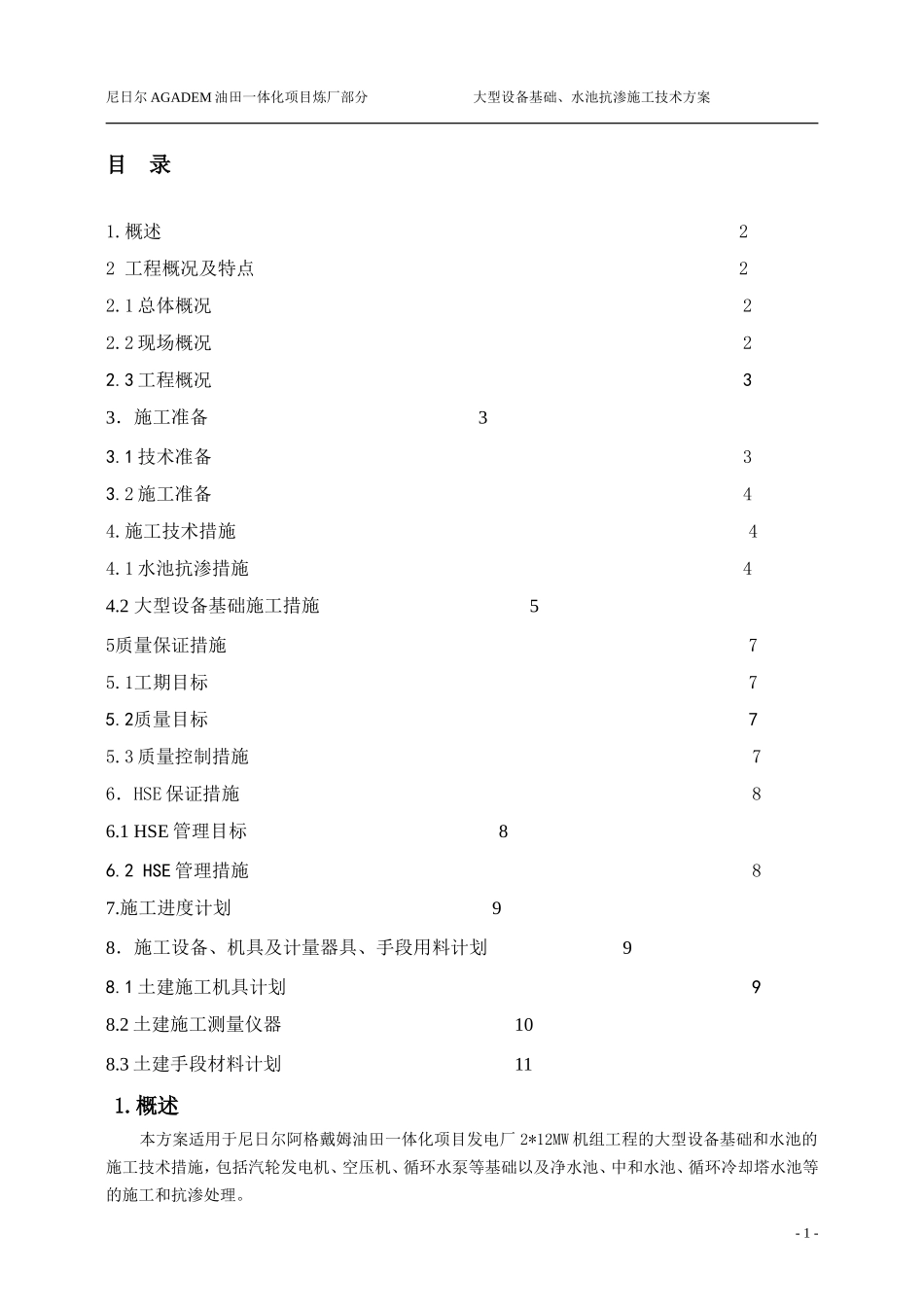

大型设备基础、水池抗渗方案_第2页
2/11

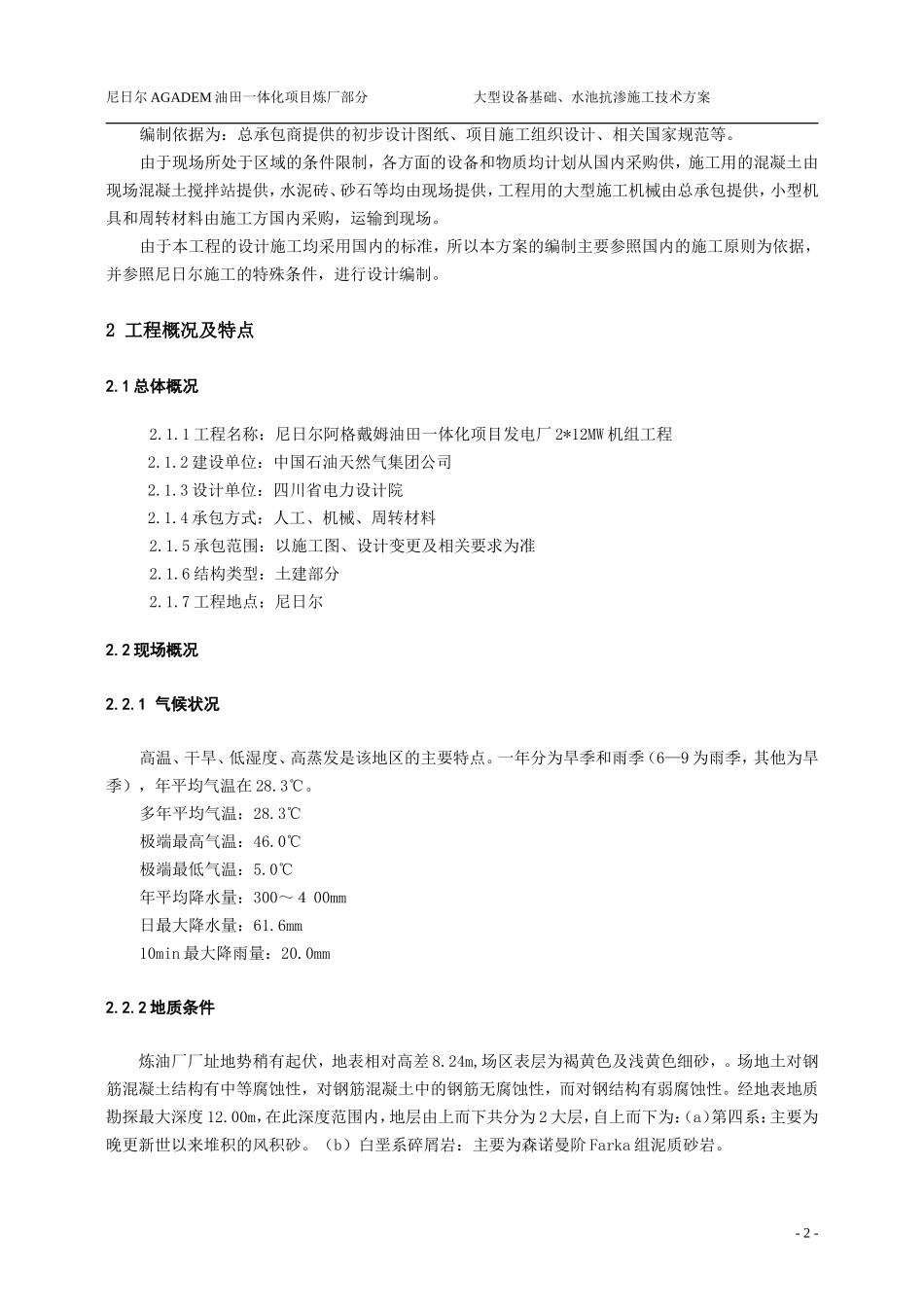

大型设备基础、水池抗渗方案_第3页
3/11
尼日尔AGADEM油田一体化项目炼厂部分大型设备基础、水池抗渗施工技术方案中油国际西非有限责任公司尼日尔AGADEM油田一体化项目炼厂部分大型设备基础、水池抗渗施工技术方案编制:施国清审核:路建国批准:黄天才中国机械工业第四建设工程公司尼日尔项目部二00九年七月二十八尼日尔AGADEM油田一体化项目炼厂部分大型设备基础、水池抗渗施工技术方案目录1.概述22工程概况及特点22.1总体概况22.2现场概况22.3工程概况33.施工准备33.1技术准备33.2施工准备44.施工技术措施44.1水池抗渗措施44.2大型设备基础施工措施55质量保证措施75.1工期目标75.2质量目标75.3质量控制措施76.HSE保证措施86.1HSE管理目标86.2HSE管理措施87.施工进度计划98.施工设备、机具及计量器具、手段用料计划98.1土建施工机具计划98.2土建施工测量仪器108.3土建手段材料计划111.概述本方案适用于尼日尔阿格戴姆油田一体化项目发电厂2*12MW机组工程的大型设备基础和水池的施工技术措施,包括汽轮发电机、空压机、循环水泵等基础以及净水池、中和水池、循环冷却塔水池等的施工和抗渗处理。-1-尼日尔AGADEM油田一体化项目炼厂部分大型设备基础、水池抗渗施工技术方案编制依据为:总承包商提供的初步设计图纸、项目施工组织设计、相关国家规范等。由于现场所处于区域的条件限制,各方面的设备和物质均计划从国内采购供,施工用的混凝土由现场混凝土搅拌站提供,水泥砖、砂石等均由现场提供,工程用的大型施工机械由总承包提供,小型机具和周转材料由施工方国内采购,运输到现场。由于本工程的设计施工均采用国内的标准,所以本方案的编制主要参照国内的施工原则为依据,并参照尼日尔施工的特殊条件,进行设计编制。2工程概况及特点2.1总体概况2.1.1工程名称:尼日尔阿格戴姆油田一体化项目发电厂2*12MW机组工程2.1.2建设单位:中国石油天然气集团公司2.1.3设计单位:四川省电力设计院2.1.4承包方式:人工、机械、周转材料2.1.5承包范围:以施工图、设计变更及相关要求为准2.1.6结构类型:土建部分2.1.7工程地点:尼日尔2.2现场概况2.2.1气候状况高温、干旱、低湿度、高蒸发是该地区的主要特点。一年分为旱季和雨季(6—9为雨季,其他为旱季),年平均气温在28.3℃。多年平均气温:28.3℃极端最高气温:46.0℃极端最低气温:5.0℃年平均降水量:300~400mm日最大降水量:61.6mm10min最大降雨量:20.0mm2.2.2地质条件炼油厂厂址地势稍有起伏,地表相对高差8.24m,场区表层为褐黄色及浅黄色细砂,。场地土对钢筋混凝土结构有中等腐蚀性,对钢筋混凝土中的钢筋无腐蚀性,而对钢结构有弱腐蚀性。经地表地质勘探最大深度12.00m,在此深度范围内,地层由上而下共分为2大层,自上而下为:(a)第四系:主要为晚更新世以来堆积的风积砂。(b)白垩系碎屑岩:主要为森诺曼阶Farka组泥质砂岩。-2-尼日尔AGADEM油田一体化项目炼厂部分大型设备基础、水池抗渗施工技术方案2.2.3交通运输情况1)公路:尼日尔为内陆国家,主要靠公路运输,公路基本能满足运输的需要。2)供水水源:本工程水源由项目总包方提供。2.3工程概况2.3.1大型设备基础全厂设计两台汽轮发电机基础,上平面标高为7.00m,采用钢筋混凝土框架结构,独立基础,下部为空冷器及出线小间。循环水泵基础:4台独立泵基础,现浇钢筋混凝土。两台空压机为独立基础,采用钢筋混凝土框架结构。2.3.2水池。循环水冷却塔:分为三个单元,建筑面积44800*17900,钢筋混凝土框架结构,吸水池:建筑尺寸36700*7300*3500,钢筋混凝土结构,内添高效抗裂剂。净水池设计有两座5000立方水池,池壁、池底、顶盖及支柱采用现浇钢筋混凝土结构。静水池尺寸:41050*30500*4950。化学水池采用现浇钢筋混凝土结构,数量为一座。3.施工准备3.1技术准备3.1.1建立起技术、质量、安全、料具供应、劳动力等保证体系,编制单项工作计划,落实总体网络计划,加强对施工队伍的管理控制。3.1.2在土建技术、质量、测量人员的指导下开展各项工作,安排经验丰富的施工人员进行作业,特殊工作须持证上岗。3.1.3施工前仔细审查图纸、施工方案和作业指导书,图纸和方案中的各种问题得到解决后方可开展该项工作...
