大体积混凝土施工方案2VIP免费

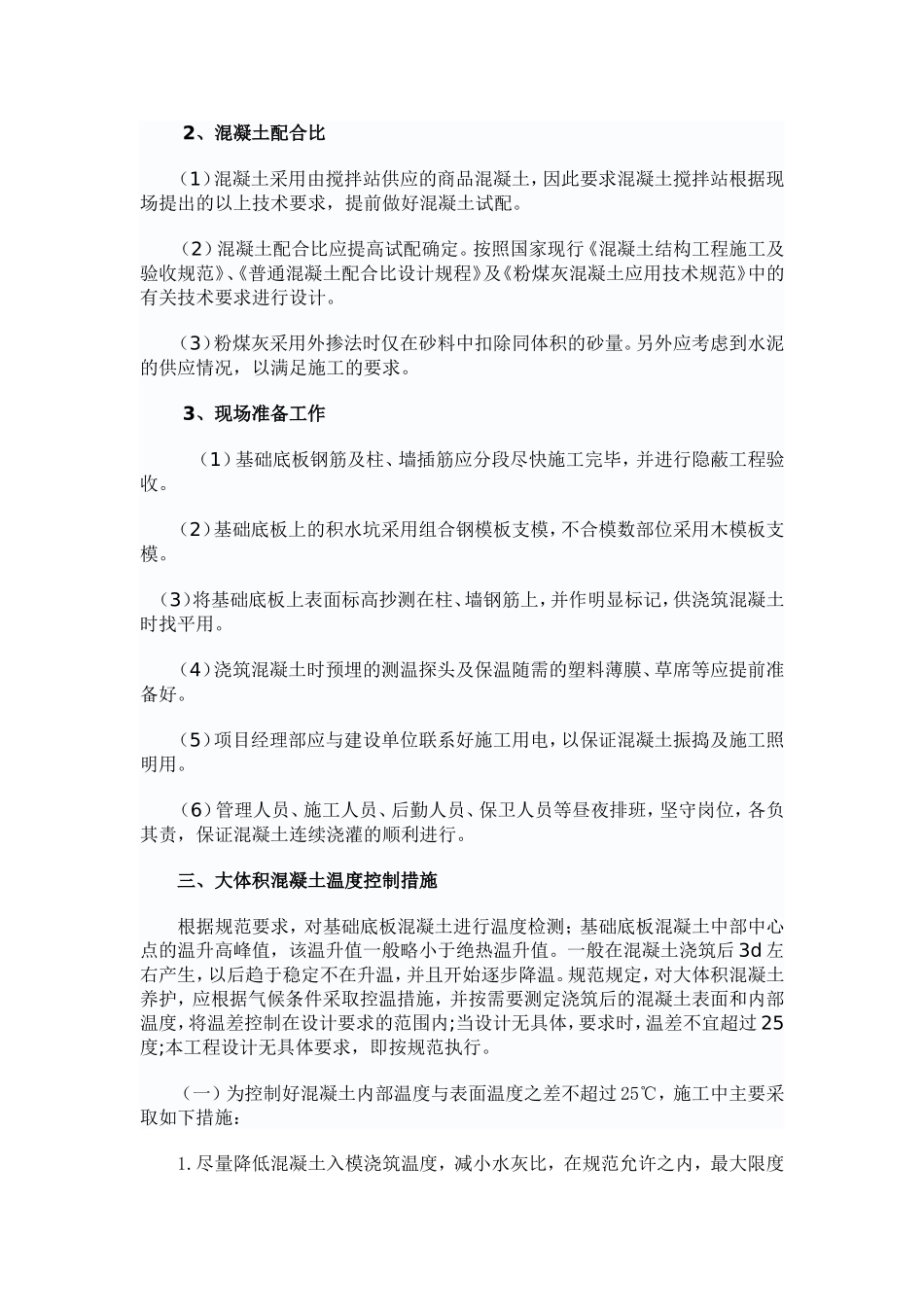

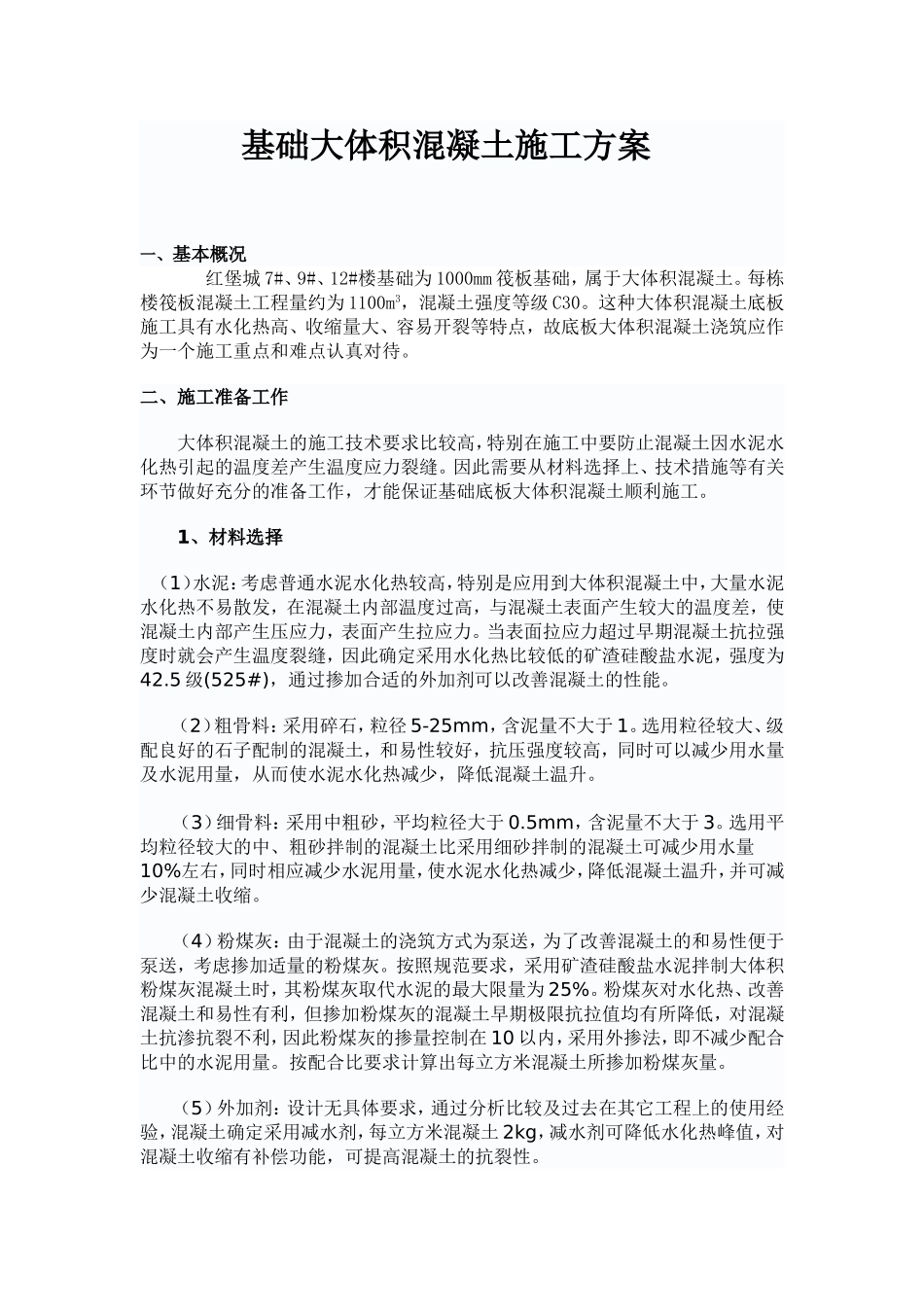

基础大体积混凝土施工方案一、基本概况红堡城7#、9#、12#楼基础为1000mm筏板基础，属于大体积混凝土。每栋楼筏板混凝土工程量约为1100m3，混凝土强度等级C30。这种大体积混凝土底板施工具有水化热高、收缩量大、容易开裂等特点，故底板大体积混凝土浇筑应作为一个施工重点和难点认真对待。二、施工准备工作大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。1、材料选择（1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采用水化热比较低的矿渣硅酸盐水泥，强度为42.5级(525#)，通过掺加合适的外加剂可以改善混凝土的性能。（2）粗骨料：采用碎石，粒径5-25mm，含泥量不大于1。选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。（3）细骨料：采用中粗砂，平均粒径大于0.5mm，含泥量不大于3。选用平均粒径较大的中、粗砂拌制的混凝土比采用细砂拌制的混凝土可减少用水量10%左右，同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩。（4）粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰。按照规范要求，采用矿渣硅酸盐水泥拌制大体积粉煤灰混凝土时，其粉煤灰取代水泥的最大限量为25%。粉煤灰对水化热、改善混凝土和易性有利，但掺加粉煤灰的混凝土早期极限抗拉值均有所降低，对混凝土抗渗抗裂不利，因此粉煤灰的掺量控制在10以内，采用外掺法，即不减少配合比中的水泥用量。按配合比要求计算出每立方米混凝土所掺加粉煤灰量。（5）外加剂：设计无具体要求，通过分析比较及过去在其它工程上的使用经验，混凝土确定采用减水剂，每立方米混凝土2kg，减水剂可降低水化热峰值，对混凝土收缩有补偿功能，可提高混凝土的抗裂性。2、混凝土配合比（1）混凝土采用由搅拌站供应的商品混凝土，因此要求混凝土搅拌站根据现场提出的以上技术要求，提前做好混凝土试配。（2）混凝土配合比应提高试配确定。按照国家现行《混凝土结构工程施工及验收规范》、《普通混凝土配合比设计规程》及《粉煤灰混凝土应用技术规范》中的有关技术要求进行设计。（3）粉煤灰采用外掺法时仅在砂料中扣除同体积的砂量。另外应考虑到水泥的供应情况，以满足施工的要求。3、现场准备工作（1）基础底板钢筋及柱、墙插筋应分段尽快施工完毕，并进行隐蔽工程验收。（2）基础底板上的积水坑采用组合钢模板支模，不合模数部位采用木模板支模。（3）将基础底板上表面标高抄测在柱、墙钢筋上，并作明显标记，供浇筑混凝土时找平用。（4）浇筑混凝土时预埋的测温探头及保温随需的塑料薄膜、草席等应提前准备好。（5）项目经理部应与建设单位联系好施工用电，以保证混凝土振捣及施工照明用。（6）管理人员、施工人员、后勤人员、保卫人员等昼夜排班，坚守岗位，各负其责，保证混凝土连续浇灌的顺利进行。三、大体积混凝土温度控制措施根据规范要求，对基础底板混凝土进行温度检测；基础底板混凝土中部中心点的温升高峰值，该温升值一般略小于绝热温升值。一般在混凝土浇筑后3d左右产生，以后趋于稳定不在升温，并且开始逐步降温。规范规定，对大体积混凝土养护，应根据气候条件采取控温措施，并按需要测定浇筑后的混凝土表面和内部温度，将温差控制在设计要求的范围内;当设计无具体，要求时，温差不宜超过25度;本工程设计无具体要求，即按规范执行。（一）为控制好混凝土内部温度与表面温度之差不超过25℃，施工中主要采取如下措施：1.尽量降低混凝土入模浇筑温度，减小水灰比，在规范允许之内，最大限度降低水泥用量，必要时用湿润草帘盖泵管，石子撒水降温。2、筏板采取分层浇筑，每层...
