大体积砼施工方案VIP免费

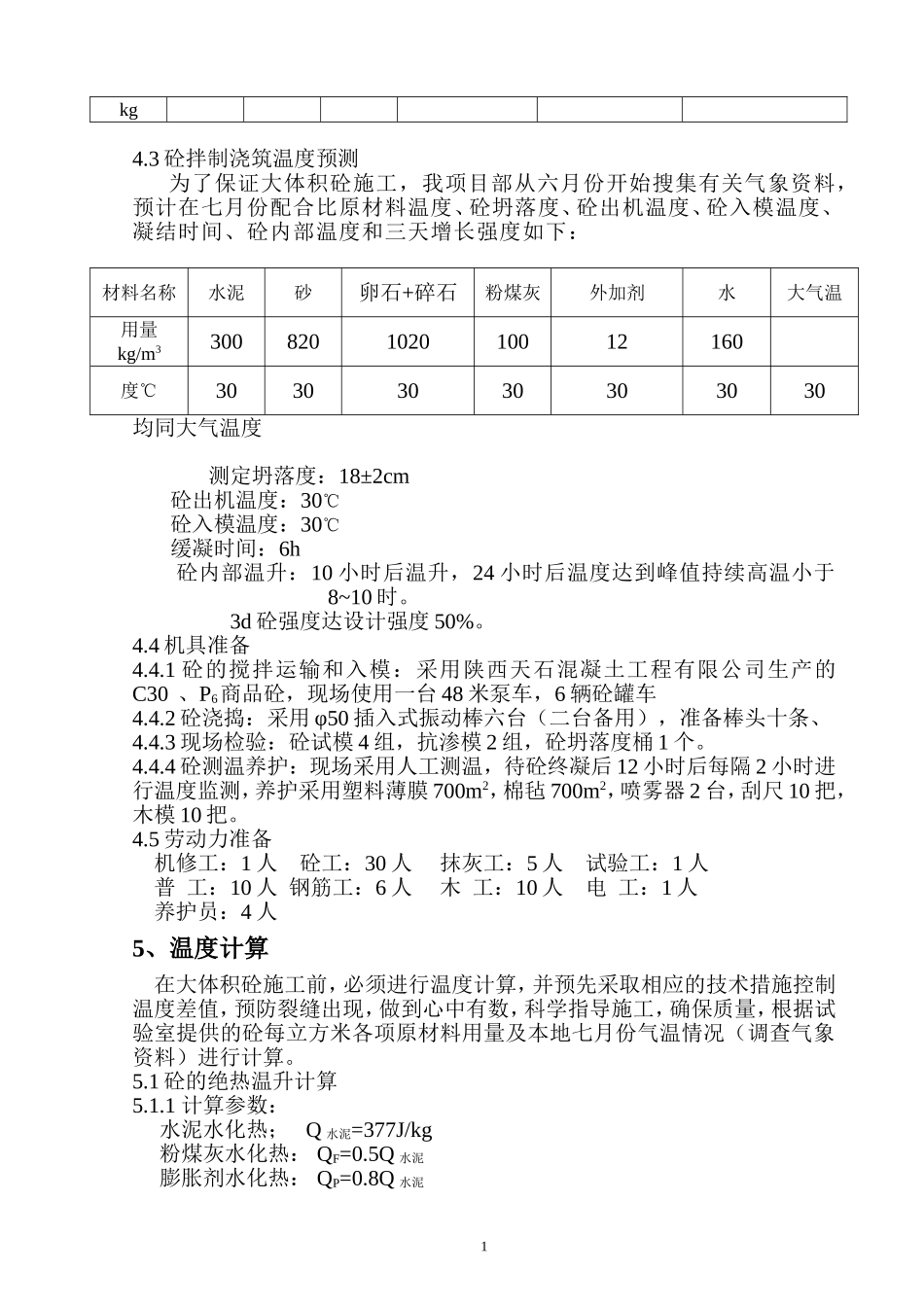

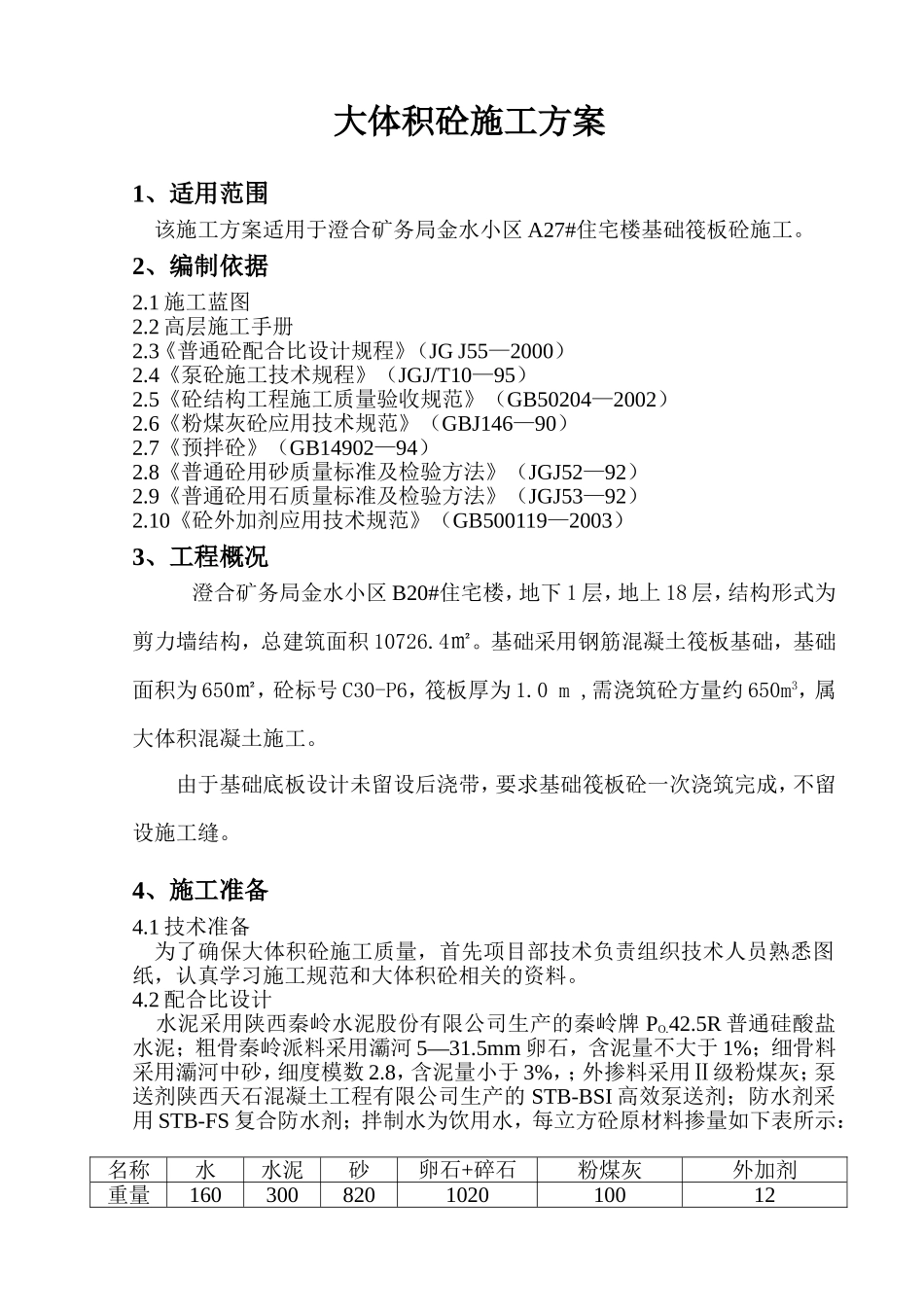

大体积砼施工方案1、适用范围该施工方案适用于澄合矿务局金水小区A27#住宅楼基础筏板砼施工。2、编制依据2.1施工蓝图2.2高层施工手册2.3《普通砼配合比设计规程》（JGJ55—2000）2.4《泵砼施工技术规程》（JGJ/T10—95）2.5《砼结构工程施工质量验收规范》（GB50204—2002）2.6《粉煤灰砼应用技术规范》（GBJ146—90）2.7《预拌砼》（GB14902—94）2.8《普通砼用砂质量标准及检验方法》（JGJ52—92）2.9《普通砼用石质量标准及检验方法》（JGJ53—92）2.10《砼外加剂应用技术规范》（GB500119—2003）3、工程概况澄合矿务局金水小区B20#住宅楼，地下1层，地上18层，结构形式为剪力墙结构，总建筑面积10726.4㎡。基础采用钢筋混凝土筏板基础，基础面积为650㎡，砼标号C30-P6，筏板厚为1.0m,需浇筑砼方量约650m3，属大体积混凝土施工。由于基础底板设计未留设后浇带，要求基础筏板砼一次浇筑完成，不留设施工缝。4、施工准备4.1技术准备为了确保大体积砼施工质量，首先项目部技术负责组织技术人员熟悉图纸，认真学习施工规范和大体积砼相关的资料。4.2配合比设计水泥采用陕西秦岭水泥股份有限公司生产的秦岭牌PO.42.5R普通硅酸盐水泥；粗骨秦岭派料采用灞河5—31.5mm卵石，含泥量不大于1%；细骨料采用灞河中砂，细度模数2.8，含泥量小于3%，；外掺料采用Ⅱ级粉煤灰；泵送剂陕西天石混凝土工程有限公司生产的STB-BSI高效泵送剂；防水剂采用STB-FS复合防水剂；拌制水为饮用水，每立方砼原材料掺量如下表所示：名称水水泥砂卵石+碎石粉煤灰外加剂重量160300820102010012kg4.3砼拌制浇筑温度预测为了保证大体积砼施工，我项目部从六月份开始搜集有关气象资料，预计在七月份配合比原材料温度、砼坍落度、砼出机温度、砼入模温度、凝结时间、砼内部温度和三天增长强度如下：材料名称水泥砂卵石+碎石粉煤灰外加剂水大气温用量kg/m3300820102010012160度℃30303030303030均同大气温度测定坍落度：18±2cm砼出机温度：30℃砼入模温度：30℃缓凝时间：6h砼内部温升：10小时后温升，24小时后温度达到峰值持续高温小于8~10时。3d砼强度达设计强度50%。4.4机具准备4.4.1砼的搅拌运输和入模：采用陕西天石混凝土工程有限公司生产的C30、P6商品砼，现场使用一台48米泵车，6辆砼罐车4.4.2砼浇捣：采用φ50插入式振动棒六台（二台备用），准备棒头十条、4.4.3现场检验：砼试模4组，抗渗模2组，砼坍落度桶1个。4.4.4砼测温养护：现场采用人工测温，待砼终凝后12小时后每隔2小时进行温度监测，养护采用塑料薄膜700m2，棉毡700m2，喷雾器2台，刮尺10把，木模10把。4.5劳动力准备机修工：1人砼工：30人抹灰工：5人试验工：1人普工：10人钢筋工：6人木工：10人电工：1人养护员：4人5、温度计算在大体积砼施工前，必须进行温度计算，并预先采取相应的技术措施控制温度差值，预防裂缝出现，做到心中有数，科学指导施工，确保质量，根据试验室提供的砼每立方米各项原材料用量及本地七月份气温情况（调查气象资料）进行计算。5.1砼的绝热温升计算5.1.1计算参数：水泥水化热；Q水泥=377J/kg粉煤灰水化热：QF=0.5Q水泥膨胀剂水化热：QP=0.8Q水泥1砼密度：2400kg/m3砼比热：0.96KJ/Kg·Km：取0.35t：3天水泥水化热达到最高值，t=35.1.2绝热温升计算式Tτ=（ΣWQ/Cρ）×（1—e-mt）ΣWQ=Q水泥W水泥+QFWF+QP+WP其中：W水泥=300kgWF=100kgWP=12kgΣWQ=377KJ/kg×（300+0.5×100+0.8×12）=377×359.6=135569KJTτ=（135569/0.96×2400）×0.65=36.2℃5.2砼内部最高温度预测Tmax=Tτ+T拌=38.3+18=56.3℃5.3砼表面温度计算Tb=Tq+4/H2×h1（H—h1）×ΔTTb砼3天表面温度Tq大气平均温度18℃H砼计算厚度H=1.0+2×0.456=1.91h砼实际厚度1.0mλ砼导热系数2.33W/m·kh1砼的虚厚度h1=0.666×2.33/3.4=0.456K计算折减系数0.666β保温层的传热系数β=1/0.001/0.034=3.4δi各种保温层厚度棉毡0.01mλi保温材料隔热系数，棉毡0.034ΔT砼内部最高温度与大气温差36.2℃Tb=18+4×（1/1.912）×0.456×（1.91—0.456）×36.2=44.3℃结论：砼中心最高温度与表面温度之差：Tmax—Tb=56.3－44.3=12℃14.2℃＜25℃，符合要求。5.4砼保温层...
