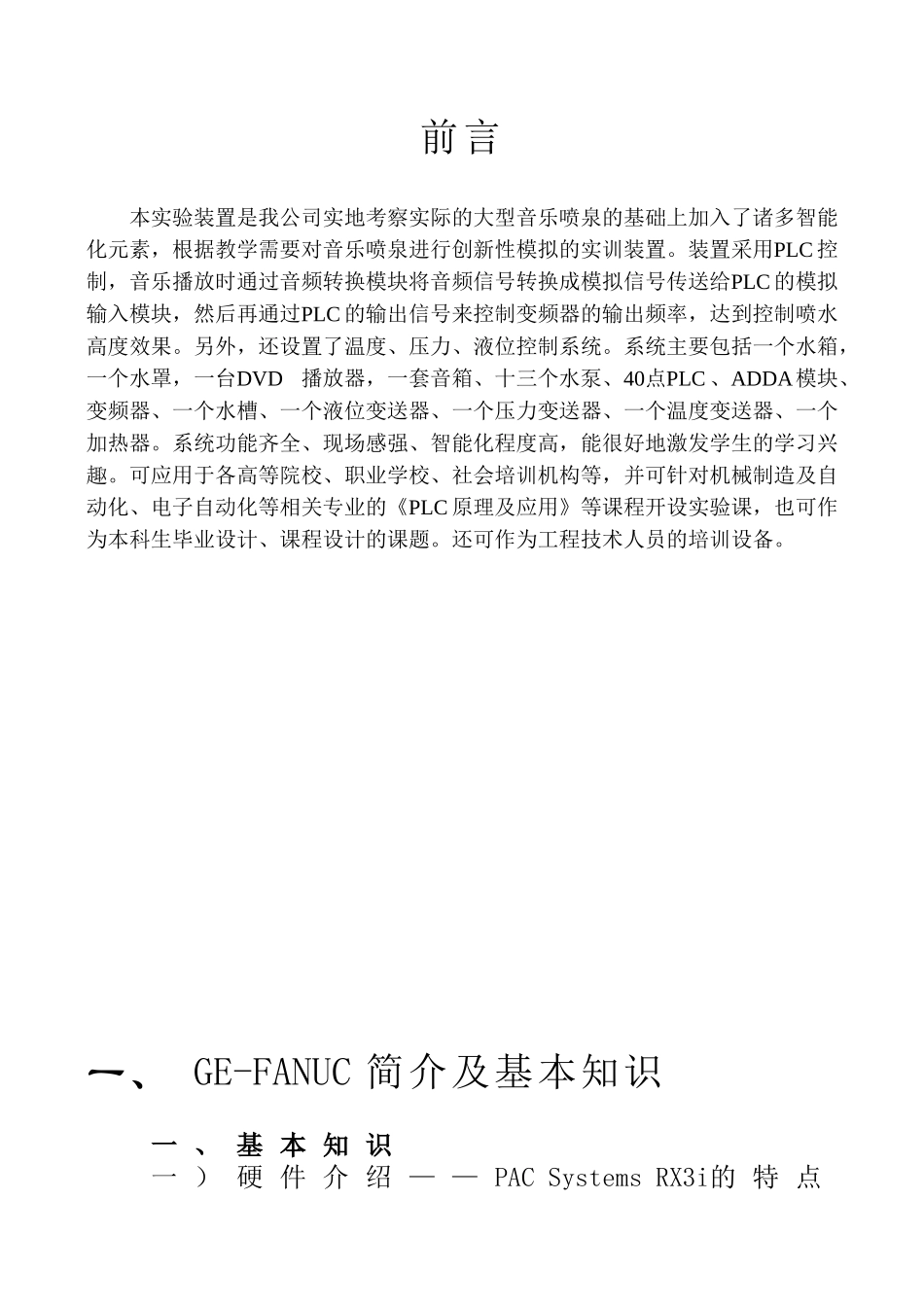

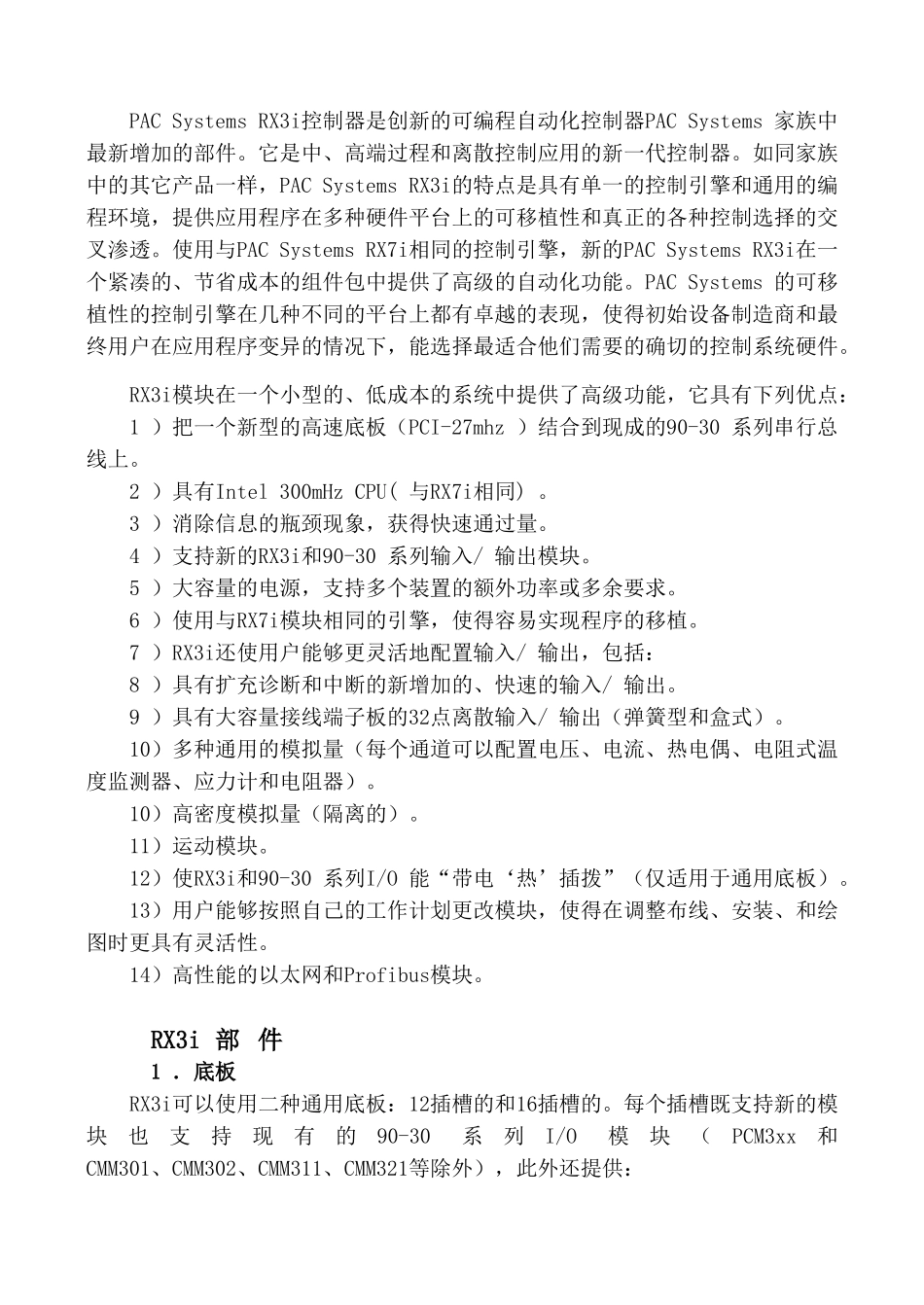

前言本实验装置是我公司实地考察实际的大型音乐喷泉的基础上加入了诸多智能化元素，根据教学需要对音乐喷泉进行创新性模拟的实训装置。装置采用PLC控制，音乐播放时通过音频转换模块将音频信号转换成模拟信号传送给PLC的模拟输入模块，然后再通过PLC的输出信号来控制变频器的输出频率，达到控制喷水高度效果。另外，还设置了温度、压力、液位控制系统。系统主要包括一个水箱，一个水罩，一台DVD播放器，一套音箱、十三个水泵、40点PLC、ADDA模块、变频器、一个水槽、一个液位变送器、一个压力变送器、一个温度变送器、一个加热器。系统功能齐全、现场感强、智能化程度高，能很好地激发学生的学习兴趣。可应用于各高等院校、职业学校、社会培训机构等，并可针对机械制造及自动化、电子自动化等相关专业的《PLC原理及应用》等课程开设实验课，也可作为本科生毕业设计、课程设计的课题。还可作为工程技术人员的培训设备。一、GE-FANUC简介及基本知识一、基本知识一）硬件介绍——PACSystemsRX3i的特点PACSystemsRX3i控制器是创新的可编程自动化控制器PACSystems家族中最新增加的部件。它是中、高端过程和离散控制应用的新一代控制器。如同家族中的其它产品一样，PACSystemsRX3i的特点是具有单一的控制引擎和通用的编程环境，提供应用程序在多种硬件平台上的可移植性和真正的各种控制选择的交叉渗透。使用与PACSystemsRX7i相同的控制引擎，新的PACSystemsRX3i在一个紧凑的、节省成本的组件包中提供了高级的自动化功能。PACSystems的可移植性的控制引擎在几种不同的平台上都有卓越的表现，使得初始设备制造商和最终用户在应用程序变异的情况下，能选择最适合他们需要的确切的控制系统硬件。RX3i模块在一个小型的、低成本的系统中提供了高级功能，它具有下列优点：1）把一个新型的高速底板（PCI-27mhz）结合到现成的90-30系列串行总线上。2）具有Intel300mHzCPU(与RX7i相同)。3）消除信息的瓶颈现象，获得快速通过量。4）支持新的RX3i和90-30系列输入/输出模块。5）大容量的电源，支持多个装置的额外功率或多余要求。6）使用与RX7i模块相同的引擎，使得容易实现程序的移植。7）RX3i还使用户能够更灵活地配置输入/输出，包括：8）具有扩充诊断和中断的新增加的、快速的输入/输出。9）具有大容量接线端子板的32点离散输入/输出（弹簧型和盒式）。10）多种通用的模拟量（每个通道可以配置电压、电流、热电偶、电阻式温度监测器、应力计和电阻器）。10）高密度模拟量（隔离的）。11）运动模块。12）使RX3i和90-30系列I/O能“带电‘热’插拨”（仅适用于通用底板）。13）用户能够按照自己的工作计划更改模块，使得在调整布线、安装、和绘图时更具有灵活性。14）高性能的以太网和Profibus模块。RX3i部件1．底板RX3i可以使用二种通用底板：12插槽的和16插槽的。每个插槽既支持新的模块也支持现有的90-30系列I/O模块（PCM3xx和CMM301、CMM302、CMM311、CMM321等除外），此外还提供：1）内置在基板上的可选的风扇控制端子座（CPU和电源上的热敏传感器）。2）通过传统机架的扩展（选项模块）。3）当使用直流电源时（电源占用一个插槽），16槽的基板最多能够容纳13个输入/输出模块和选项模块。12槽的基板最多能够容纳9个上述模块（CPU占用2个模块插槽）4）RX3i基板既支持PCI总线也支持串行总线。每个插槽有2个连接器，1个是PCI连接器，另1个是串行连接器。PCI总线提供的性能是串行总线的250倍。串行总线（1MHz）数据传送速率0.062兆字节/秒，而新的PCI总线（27MHz）的数据出送速率是27.0兆字节/秒。因此，在使用PCI总线的情况下，以太网和其它智能模块的数据吞吐量将增加70%。2．RX3iCPURX3iCPU有一个300MHz处理器，支持32K输出、32K模拟输入、32K模拟输出和最大达5兆字节的数据存储。有10兆字节全部可配置的用户存储器，这意味着你能够在CPU中存储所有的机器文件。CPU能够支持多种语言，包括：继电器梯形图语言指令表语言C编程语言功能块图OpenProcess用户定义的功能块结构化文本SFC符号编程RX3iCPU有2个串行端口，即一个RS-232端口和一个RS-485端口，它们支持无中断的SNP从、串行读/写、和Modbus协...
