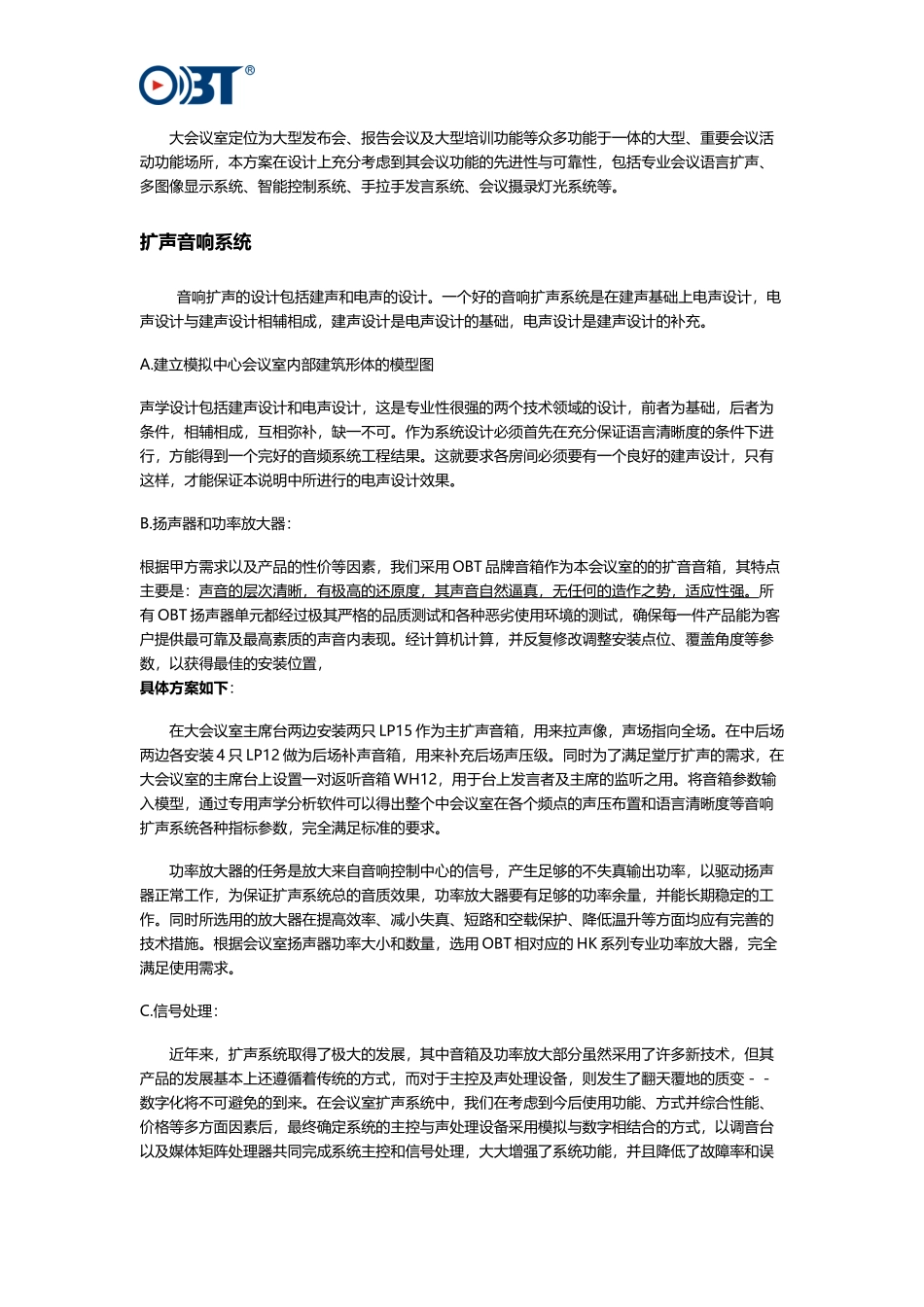

大会议室定位为大型发布会、报告会议及大型培训功能等众多功能于一体的大型、重要会议活动功能场所，本方案在设计上充分考虑到其会议功能的先进性与可靠性，包括专业会议语言扩声、多图像显示系统、智能控制系统、手拉手发言系统、会议摄录灯光系统等。扩声音响系统音响扩声的设计包括建声和电声的设计。一个好的音响扩声系统是在建声基础上电声设计，电声设计与建声设计相辅相成，建声设计是电声设计的基础，电声设计是建声设计的补充。A.建立模拟中心会议室内部建筑形体的模型图声学设计包括建声设计和电声设计，这是专业性很强的两个技术领域的设计，前者为基础，后者为条件，相辅相成，互相弥补，缺一不可。作为系统设计必须首先在充分保证语言清晰度的条件下进行，方能得到一个完好的音频系统工程结果。这就要求各房间必须要有一个良好的建声设计，只有这样，才能保证本说明中所进行的电声设计效果。B.扬声器和功率放大器：根据甲方需求以及产品的性价等因素，我们采用OBT品牌音箱作为本会议室的的扩音音箱，其特点主要是：声音的层次清晰，有极高的还原度，其声音自然逼真，无任何的造作之势，适应性强。所有OBT扬声器单元都经过极其严格的品质测试和各种恶劣使用环境的测试，确保每一件产品能为客户提供最可靠及最高素质的声音内表现。经计算机计算，并反复修改调整安装点位、覆盖角度等参数，以获得最佳的安装位置，具体方案如下：在大会议室主席台两边安装两只LP15作为主扩声音箱，用来拉声像，声场指向全场。在中后场两边各安装4只LP12做为后场补声音箱，用来补充后场声压级。同时为了满足堂厅扩声的需求，在大会议室的主席台上设置一对返听音箱WH12，用于台上发言者及主席的监听之用。将音箱参数输入模型，通过专用声学分析软件可以得出整个中会议室在各个频点的声压布置和语言清晰度等音响扩声系统各种指标参数，完全满足标准的要求。功率放大器的任务是放大来自音响控制中心的信号，产生足够的不失真输出功率，以驱动扬声器正常工作，为保证扩声系统总的音质效果，功率放大器要有足够的功率余量，并能长期稳定的工作。同时所选用的放大器在提高效率、减小失真、短路和空载保护、降低温升等方面均应有完善的技术措施。根据会议室扬声器功率大小和数量，选用OBT相对应的HK系列专业功率放大器，完全满足使用需求。C.信号处理：近年来，扩声系统取得了极大的发展，其中音箱及功率放大部分虽然采用了许多新技术，但其产品的发展基本上还遵循着传统的方式，而对于主控及声处理设备，则发生了翻天覆地的质变－－数字化将不可避免的到来。在会议室扩声系统中，我们在考虑到今后使用功能、方式并综合性能、价格等多方面因素后，最终确定系统的主控与声处理设备采用模拟与数字相结合的方式，以调音台以及媒体矩阵处理器共同完成系统主控和信号处理，大大增强了系统功能，并且降低了故障率和误操作。且系统功能转换灵活、操作简便。这样就可以使工作人员不用在复杂的大型调音台上完成复杂的功能转换工作，使系统更加简单方便，大大降低了工作人员的操作难度，避免误操作。D.信号源部分：对于拾音器，我们选用了世界著名的拾音器生产厂家OBT公司的产品，为世界著名的拾音器品牌。提供于主持和需要自由移动发言的与会者，解决发言者的双手，让与会者更好地投入到会议和表演中来。在演讲台上配了2只会议讨论单元OBT-6000A，提供给讲师和发言人进行讲演和发言。视频显示系统系统概述视频显示系统主要是结合音响系统，以大屏幕显示图像和文字信息等内容，配以音频扩声以及声像处理等方式，以满足现代会议越来越高的视听要求。要求视频系统具有覆盖全面、高亮度、高分辨率、画面清晰、动态切换、容易控制、操作简单等特点。设备选型根据会议室的面积、结构及会场的布置，在主席台安装OBT2幅160寸电动投影屏幕，同时考虑在中后场布置4台液晶电视用作辅助图像显示。根据此要求，在会议室主席台前左右两侧各安装2台5000流明高亮度投影机，投射到电动屏幕上，用于观众观看现场图文资料。手拉手发言会议系统会议室数字会议基本要求：a)支持会议室内5位与会人员进行本地声音采集，同时可方便...
