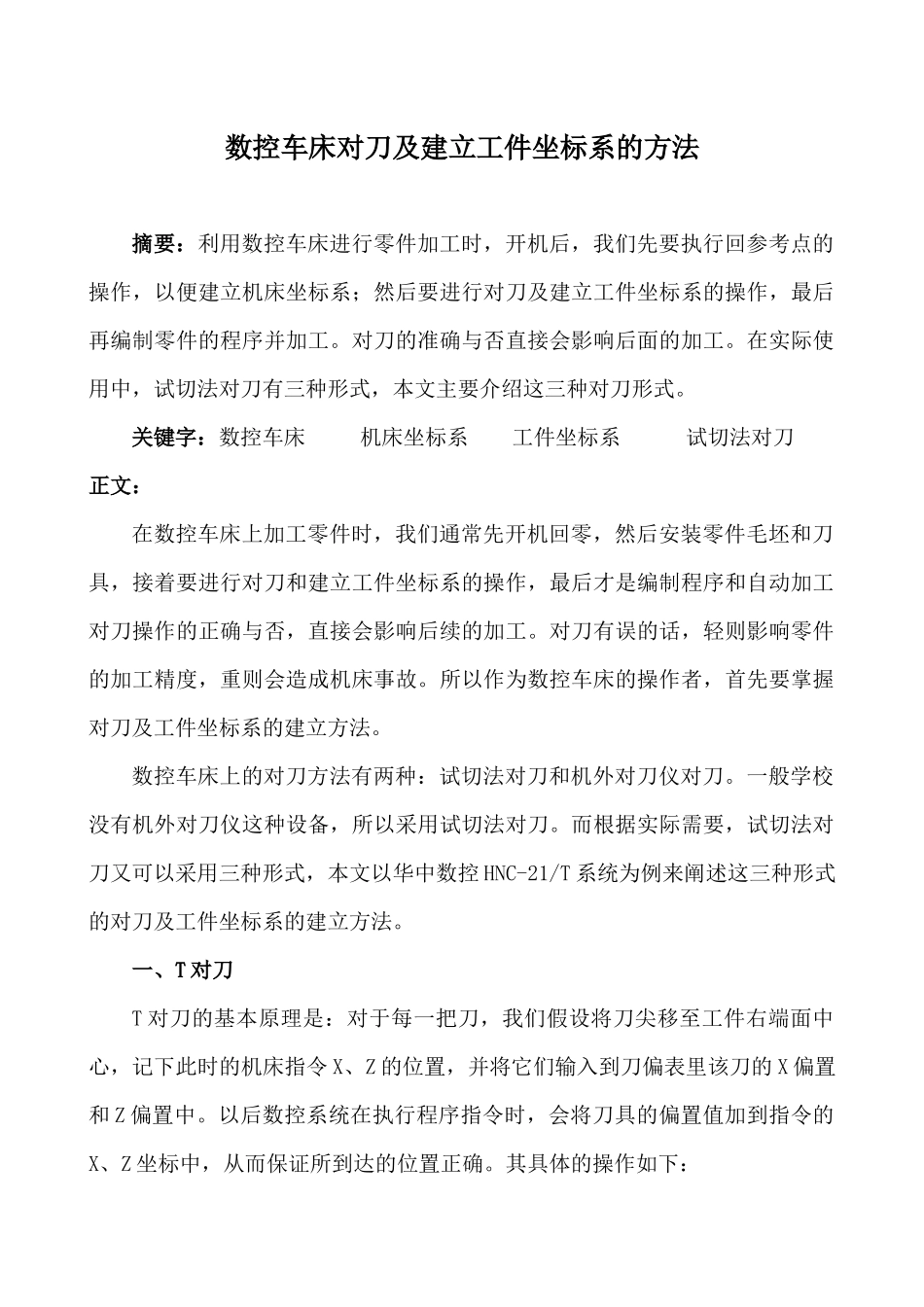

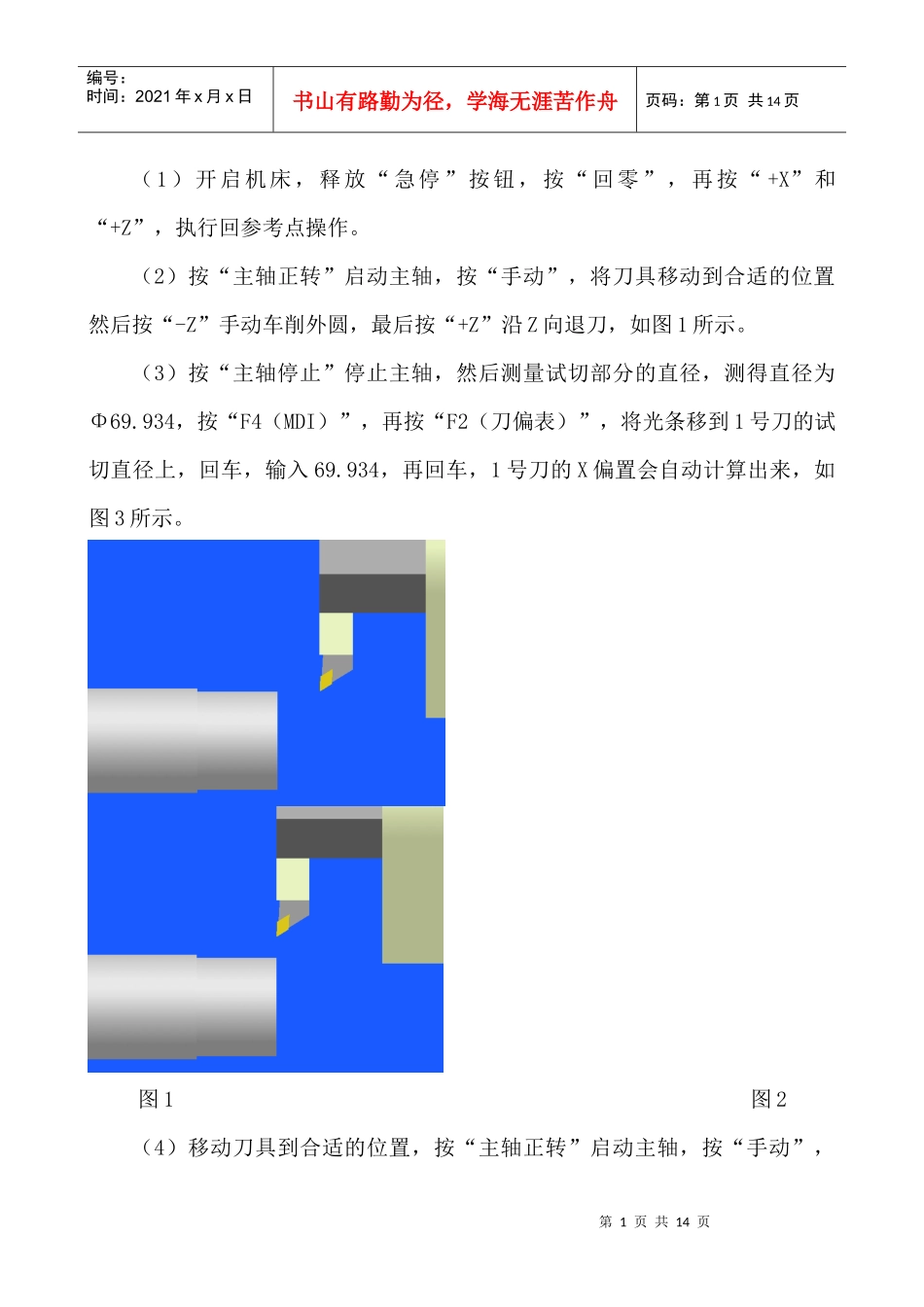

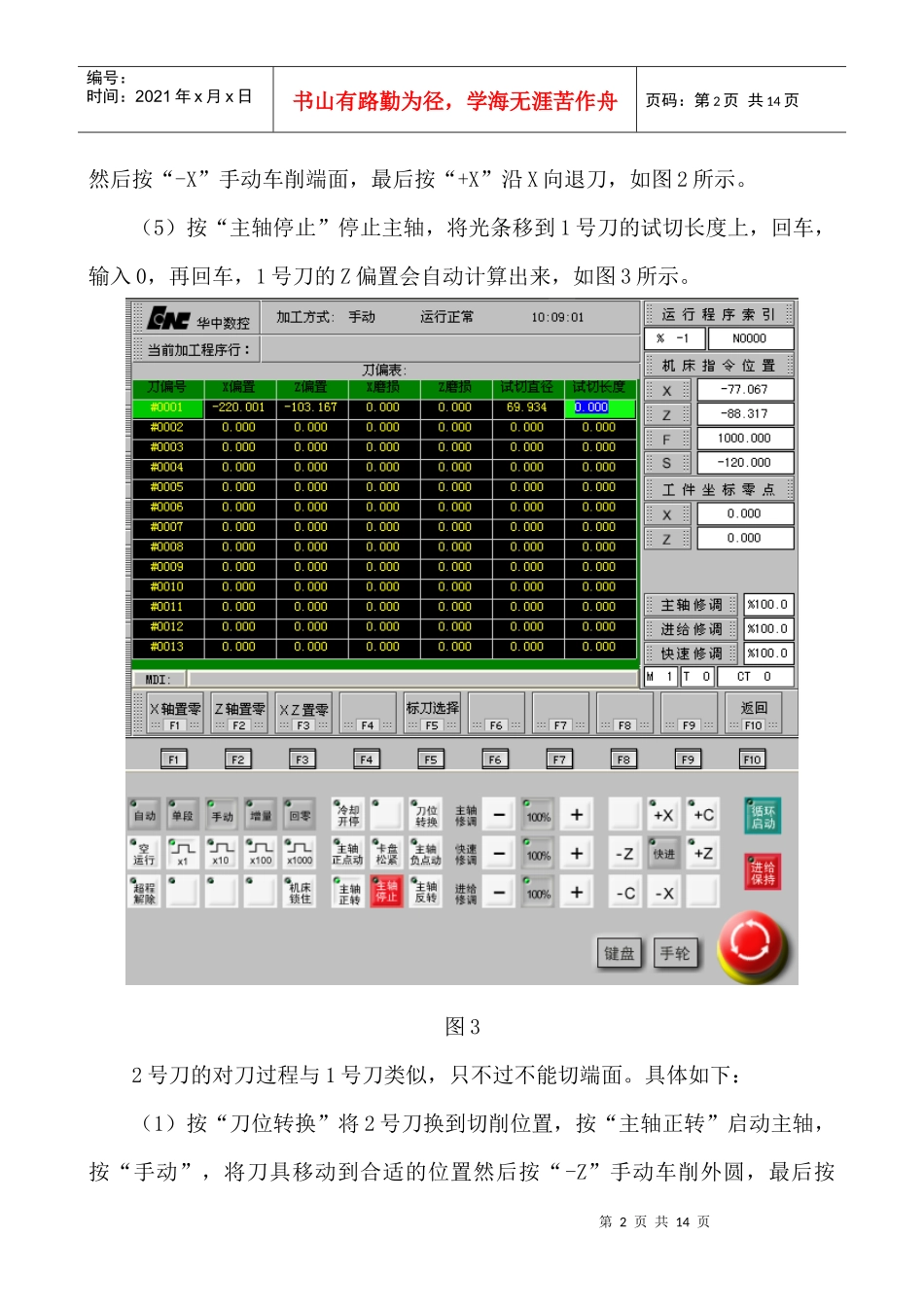

数控车床对刀及建立工件坐标系的方法摘要：利用数控车床进行零件加工时，开机后，我们先要执行回参考点的操作，以便建立机床坐标系；然后要进行对刀及建立工件坐标系的操作，最后再编制零件的程序并加工。对刀的准确与否直接会影响后面的加工。在实际使用中，试切法对刀有三种形式，本文主要介绍这三种对刀形式。关键字：数控车床机床坐标系工件坐标系试切法对刀正文：在数控车床上加工零件时，我们通常先开机回零，然后安装零件毛坯和刀具，接着要进行对刀和建立工件坐标系的操作，最后才是编制程序和自动加工对刀操作的正确与否，直接会影响后续的加工。对刀有误的话，轻则影响零件的加工精度，重则会造成机床事故。所以作为数控车床的操作者，首先要掌握对刀及工件坐标系的建立方法。数控车床上的对刀方法有两种：试切法对刀和机外对刀仪对刀。一般学校没有机外对刀仪这种设备，所以采用试切法对刀。而根据实际需要，试切法对刀又可以采用三种形式，本文以华中数控HNC-21/T系统为例来阐述这三种形式的对刀及工件坐标系的建立方法。一、T对刀T对刀的基本原理是：对于每一把刀，我们假设将刀尖移至工件右端面中心，记下此时的机床指令X、Z的位置，并将它们输入到刀偏表里该刀的X偏置和Z偏置中。以后数控系统在执行程序指令时，会将刀具的偏置值加到指令的X、Z坐标中，从而保证所到达的位置正确。其具体的操作如下：第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页（1）开启机床，释放“急停”按钮，按“回零”，再按“+X”和“+Z”，执行回参考点操作。（2）按“主轴正转”启动主轴，按“手动”，将刀具移动到合适的位置然后按“-Z”手动车削外圆，最后按“+Z”沿Z向退刀，如图1所示。（3）按“主轴停止”停止主轴，然后测量试切部分的直径，测得直径为Φ69.934，按“F4（MDI）”，再按“F2（刀偏表）”，将光条移到1号刀的试切直径上，回车，输入69.934，再回车，1号刀的X偏置会自动计算出来，如图3所示。图1图2（4）移动刀具到合适的位置，按“主轴正转”启动主轴，按“手动”，第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页然后按“-X”手动车削端面，最后按“+X”沿X向退刀，如图2所示。（5）按“主轴停止”停止主轴，将光条移到1号刀的试切长度上，回车，输入0，再回车，1号刀的Z偏置会自动计算出来，如图3所示。图32号刀的对刀过程与1号刀类似，只不过不能切端面。具体如下：（1）按“刀位转换”将2号刀换到切削位置，按“主轴正转”启动主轴，按“手动”，将刀具移动到合适的位置然后按“-Z”手动车削外圆，最后按第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页“+Z”沿Z向退刀，如图4所示。（2）按“主轴停止”停止主轴，然后测量2号刀试切部分的直径，测得直径为Φ65.980，将光条移到2号刀的试切直径上，回车，输入65.980，再回车，2号刀的X偏置会自动计算出来，如图6所示。（3）按“主轴正转”启动主轴，按“手动”，然后按“-Z”手动继续车削外圆，最后按“+X”沿X向退刀，如图5所示。（4）按“主轴停止”停止主轴，测量2号刀的试切长度，得33.087，将光条移到2号刀的试切长度上，回车，输入-33.087，再回车，2号刀的Z偏置会自动计算出来，如图6所示。如果还有3号和4号刀具，其对刀方法与2号刀具是一样的，这里不再赘述。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页图4图5图6第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页使用T对刀需要注意两点：（1）G54~G59这六个坐标系的坐标原点都要设成（0，0），后面将会讲述。（2）程序中，每一把刀具在使用前，都应该用T指令调用相应的刀偏，如T0101，T0202等。二、G54~G59对刀G54~G59又称零点偏置指令，它是将机床坐标系偏移一定的距离来建立工件坐标系。其具体操作如下：（1）按“刀位转换”将1号刀换到加工位置上，按“主轴正转”启动主轴，按“手动”，将刀具移动到...
