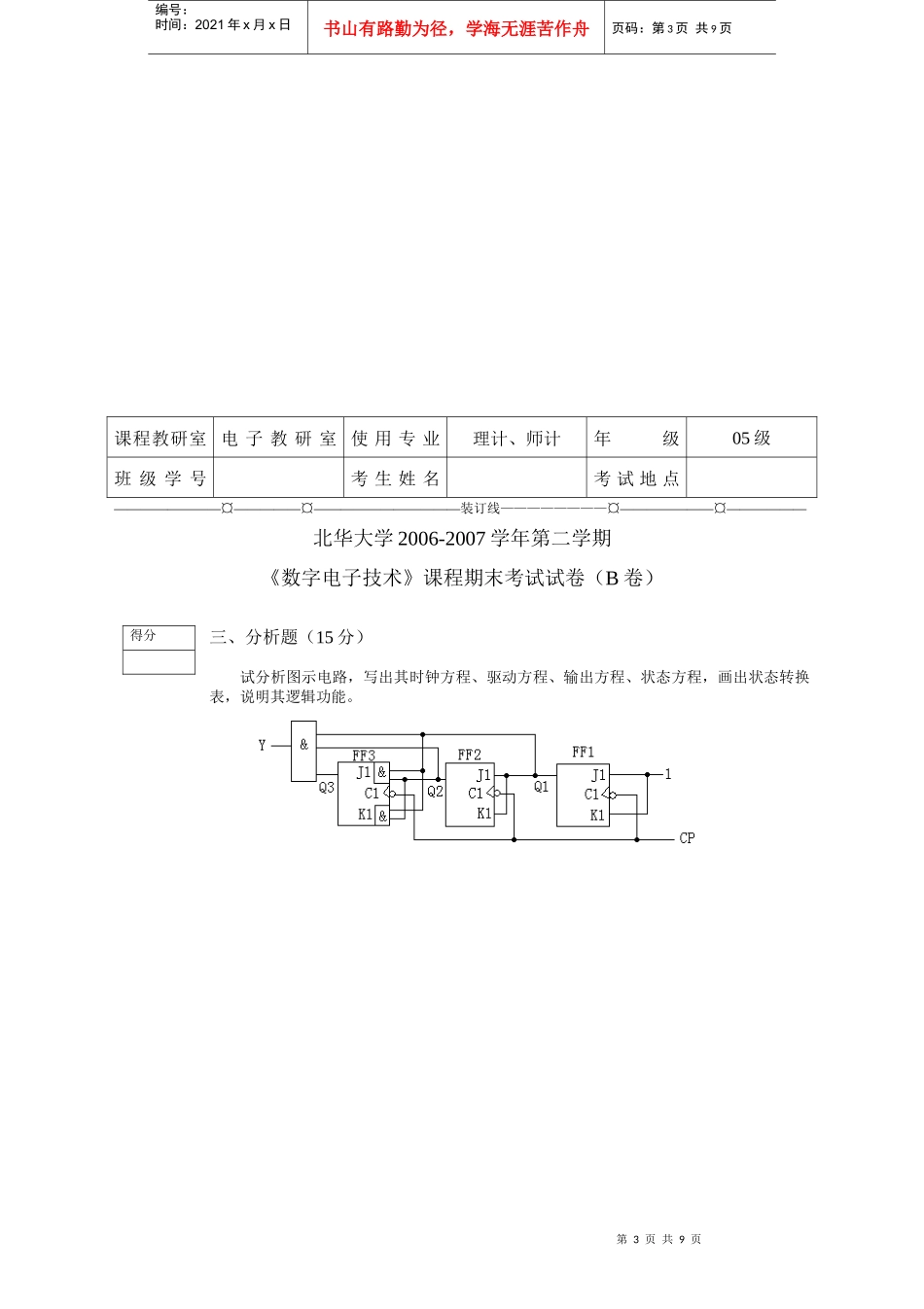

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页课程教研室电子教研室使用专业理计、师计年级05级班级学号考生姓名考试地点————————¤—————¤———————————装订线————————¤———————¤——————北华大学2006-2007学年第二学期《数字电子技术》课程期末考试试卷（B卷）题号一二三四五六七八总分得分评卷人核分：一、选择题（每题3分，共30分）1．将十进制数127转换成十六进制数，可以写成（）A．[1111111]16B.[11111111]16C.[7F]16D.[FF]162．函数Y=ABC+AB可以写成（）A．Y=ABB.Y=1C.Y=ABCD.Y=03．试判断图示组合电路，在C=1时的逻辑功能为（）A．同或门B．与门C．与非门D．或非门4．一个16选一的数据选择器，其地址输入（选择控制输入）端有（）个。A．1B．2C．4D．165．在图示各JKFF中，状态Q不随CP转换的是：（）得分第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页6.满足特征方程Qn+1=Qn的触发器称为（）A.T'触发器B.JK触发器C.D触发器D.T触发器课程教研室电子教研室使用专业理计、师计年级05级班级学号考生姓名考试地点————————¤—————¤———————————装订线————————¤———————¤——————北华大学2006-2007学年第二学期《数字电子技术》课程期末考试试卷（B卷）7.施密特触发器可以产生（）波形。A.正弦波B.三角波C.锯齿波D.矩形波8.下列逻辑函数表达式中，可能产生竞争冒险现象的是（）A.Y=A⋅B+BCB.Y=ABC+ABC+ABCC.Y=ABC+ABC+AB⋅CD.Y=AC+BC9.EPPROM是指（）A．随机读写存储器B．可编程逻辑器件C．可编程只读存储器D．可擦除可编程只读存储器10.在由555器件构成的自激多谐振荡器中，若在555的CV端接入外控电压，则可调节振荡器的输出脉冲宽度．当电源电压VCC及外接阻容元件一定时，欲再增加输出脉冲宽度，这时外控电压VCO应满足条件：（）A．B．C．D．二、卡诺图化简（本题10分）将下列函数化为最简与或函数式。Y(A,B,C,D)=Σm(0，1，2，3，4，6，8，9，10，11，14)得分第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页课程教研室电子教研室使用专业理计、师计年级05级班级学号考生姓名考试地点————————¤—————¤———————————装订线————————¤———————¤——————北华大学2006-2007学年第二学期《数字电子技术》课程期末考试试卷（B卷）三、分析题（15分）试分析图示电路，写出其时钟方程、驱动方程、输出方程、状态方程，画出状态转换表，说明其逻辑功能。得分第4页共9页第3页共9页ETQ3Q2Q1Q0RCOEP74161RDLDCPD3D2D0D1ETQ3Q2Q1Q0RCOEP74161RDLDCPD3D2D0D1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页————————¤—————¤———————————装订线————————¤———————¤——————北华大学2006-2007学年第二学期《数字电子技术》课程期末考试试卷（B卷）四、设计题（第1题10分，第2题10分，第3题5分，共25分）1、用两种方法(反馈清0法和反馈置数法)把74LS161设计成N=9的计数器。CPCP2、试用8选1数据选择器CC4512产生逻辑函数Y=AC+ABC+A⋅BC。3、试分析下列电路是多少进制计数器。课程教研室电子教研室使用专业理计、师计年级05级班级学号考生姓名考试地点得分第5页共9页第4页共9页D0D1D2D3地A1址译A0码器Y0Y1Y2Y3AB编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页————————¤—————¤———————————装订线————————¤———————¤——————北华大学2006-2007学年第二学期《数字电子技术》课程期末考试试卷（B卷）五、综合题（每题10分，共20分）1、二极管掩模存储器如图所示。试根据连接结构，将存储内容填入表中，并写出输出逻辑表达式。D0=D1=D2=D3=2、逻辑电路和各输入信号波形如图所示，画出两触发器Q端的波形。两触发器的初始状态均为0。课程教研室电子教研室使用专业理计、师计年级05...
