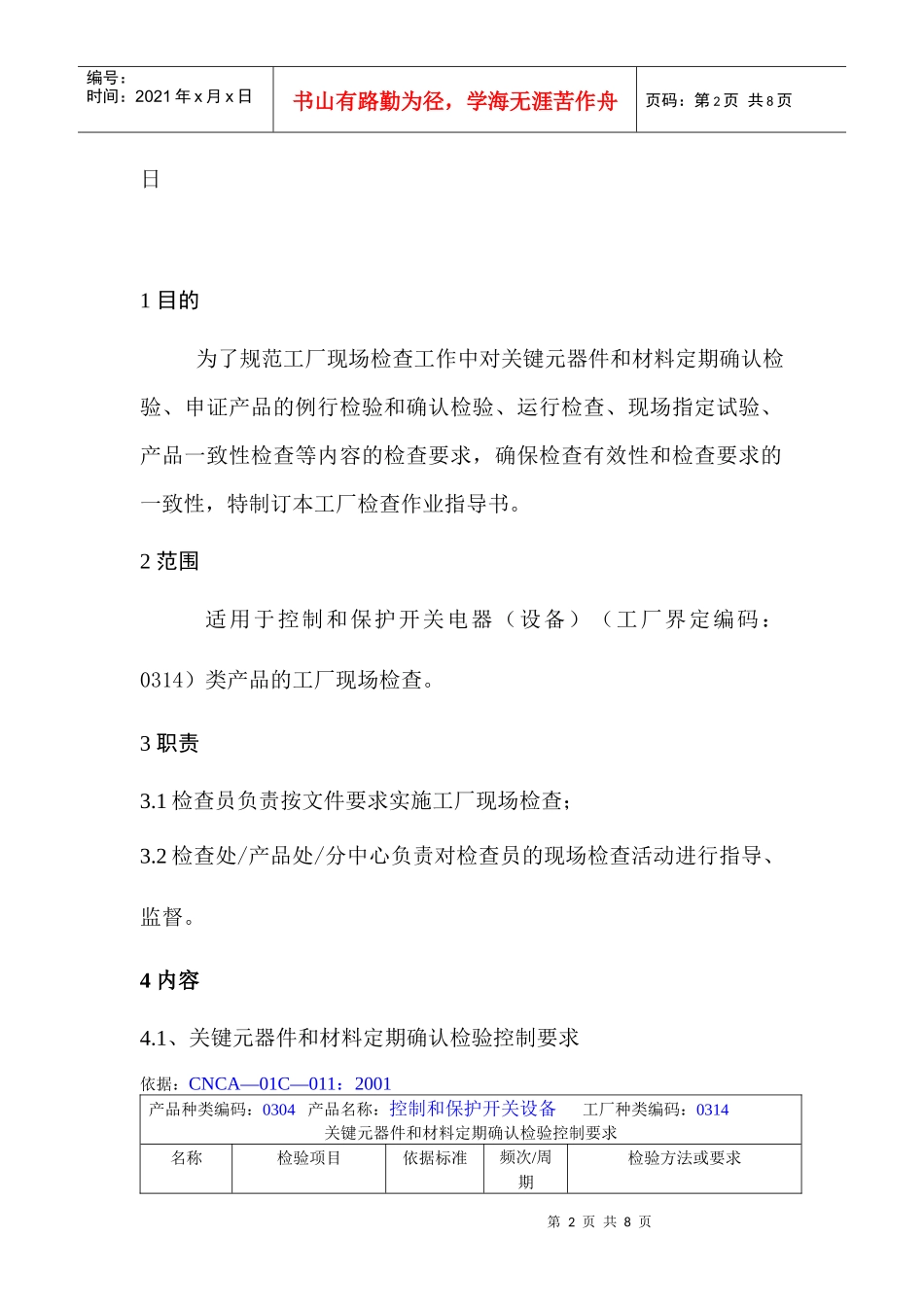

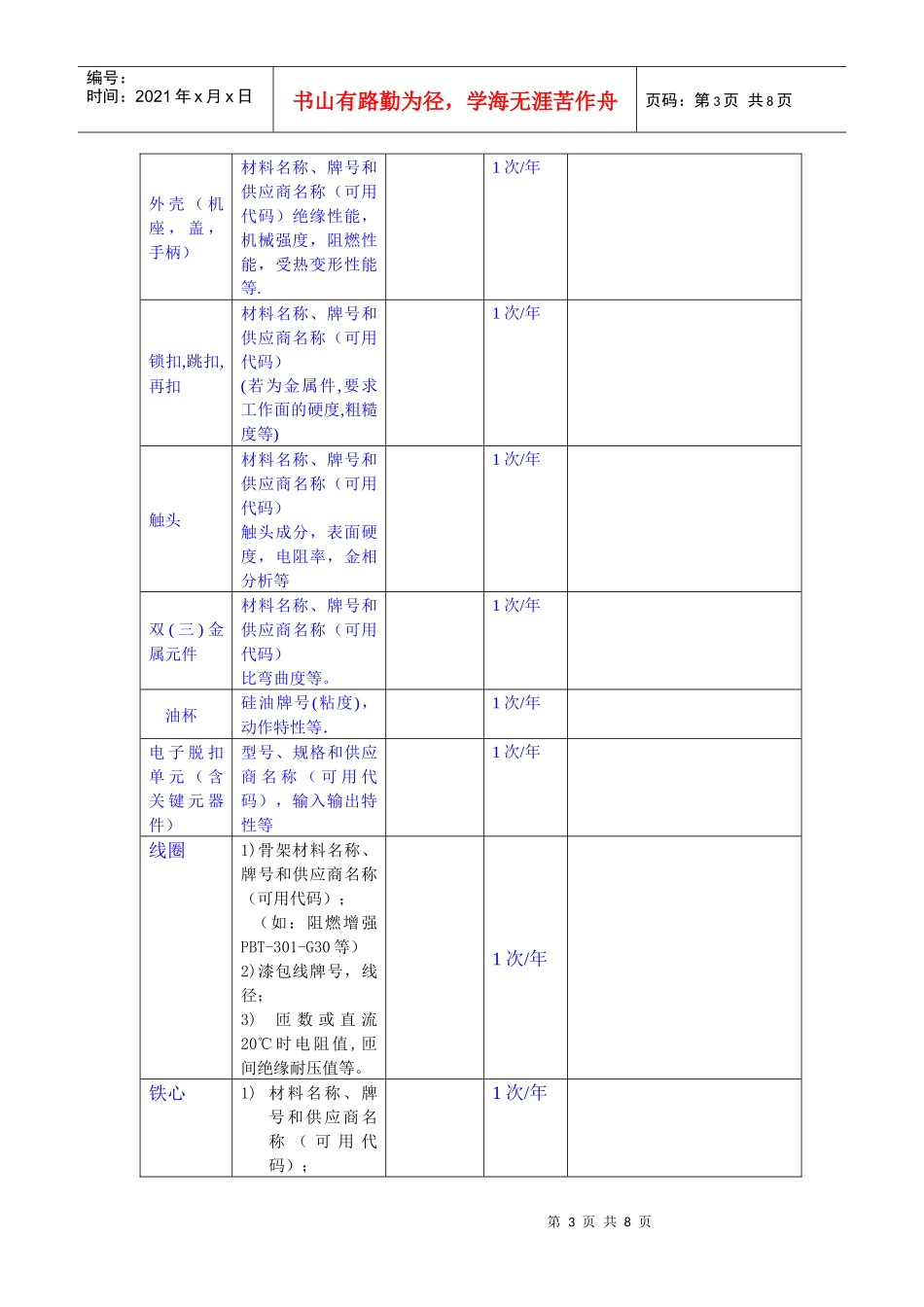

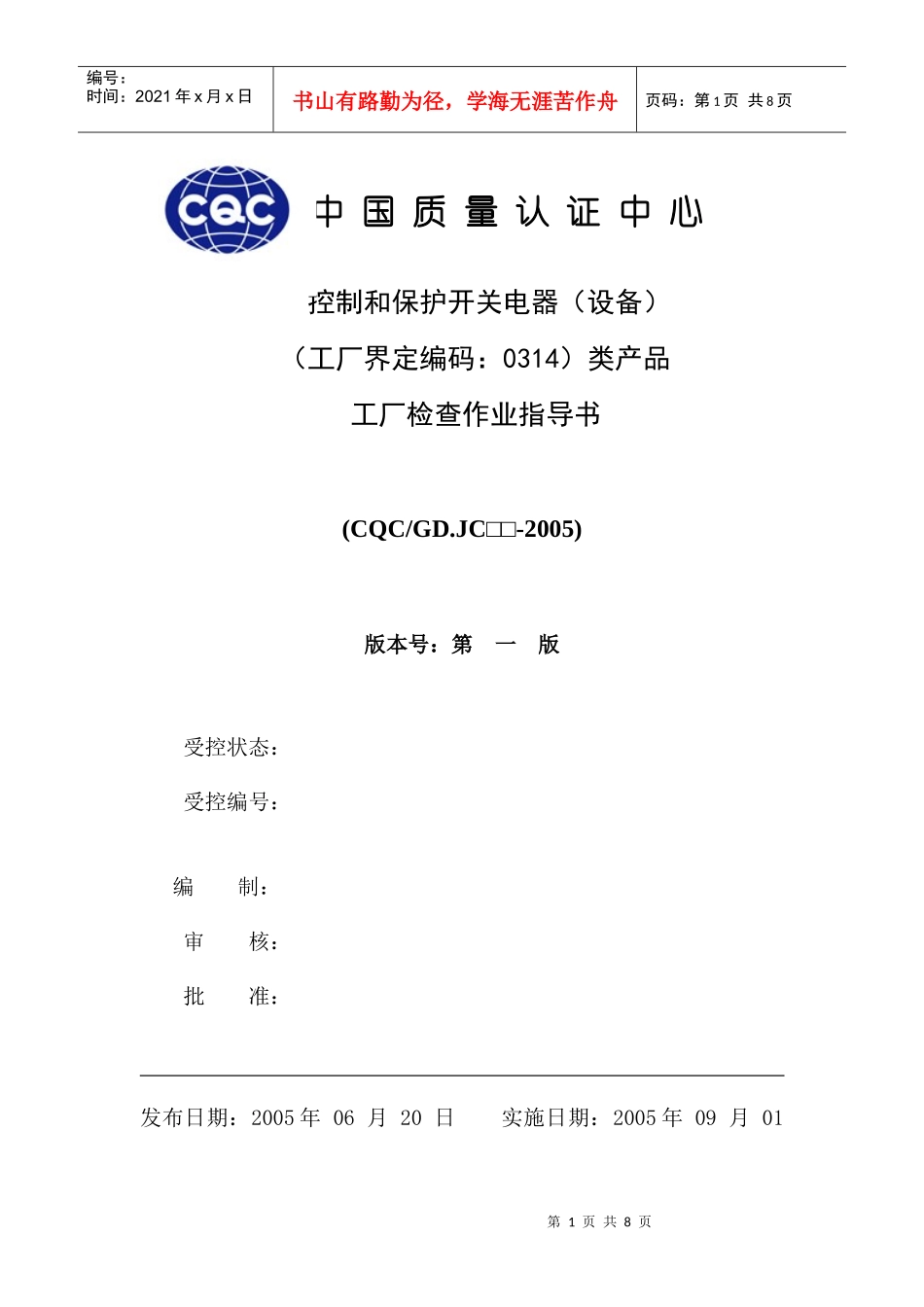

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页中国质量认证中心控制和保护开关电器（设备）（工厂界定编码：0314）类产品工厂检查作业指导书(CQC/GD.JC□□-2005)版本号：第一版受控状态：受控编号：编制：审核：批准：发布日期：2005年06月20日实施日期：2005年09月01第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页日1目的为了规范工厂现场检查工作中对关键元器件和材料定期确认检验、申证产品的例行检验和确认检验、运行检查、现场指定试验、产品一致性检查等内容的检查要求，确保检查有效性和检查要求的一致性，特制订本工厂检查作业指导书。2范围适用于控制和保护开关电器（设备）（工厂界定编码：0314）类产品的工厂现场检查。3职责3.1检查员负责按文件要求实施工厂现场检查；3.2检查处/产品处/分中心负责对检查员的现场检查活动进行指导、监督。4内容4.1、关键元器件和材料定期确认检验控制要求依据：CNCA—01C—011：2001产品种类编码：0304产品名称：控制和保护开关设备工厂种类编码：0314关键元器件和材料定期确认检验控制要求名称检验项目依据标准频次/周期检验方法或要求第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页外壳（机座，盖，手柄）材料名称、牌号和供应商名称（可用代码）绝缘性能，机械强度，阻燃性能，受热变形性能等.1次/年锁扣,跳扣,再扣材料名称、牌号和供应商名称（可用代码）(若为金属件,要求工作面的硬度,粗糙度等)1次/年触头材料名称、牌号和供应商名称（可用代码）触头成分，表面硬度，电阻率，金相分析等1次/年双(三)金属元件材料名称、牌号和供应商名称（可用代码）比弯曲度等。1次/年油杯硅油牌号(粘度)，动作特性等．1次/年电子脱扣单元（含关键元器件）型号、规格和供应商名称（可用代码），输入输出特性等1次/年线圈1)骨架材料名称、牌号和供应商名称（可用代码）；（如：阻燃增强PBT-301-G30等）2)漆包线牌号，线径；3)匝数或直流20℃时电阻值,匝间绝缘耐压值等。1次/年铁心1)材料名称、牌号和供应商名称（可用代码）；1次/年第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页（如：冷轧电工钢带DW360）2)气隙，接触面粗糙度等。（如：气隙=0.12）3)制造厂规定的关键尺寸等；弹簧1)材料名称、牌号和供应商名称（可用代码）；（如：50CrVA弹簧钢，硅锰弹簧钢SUP6等。）2)H1，P1;H2，P2值；（具体根据制造厂规定值。）3)弹簧钢丝直径、弹簧外形尺寸等。注1：表中带*的为影响电磁兼容性能的关键元器件和材料，需对一致性进行控制，确认检验不做要求。注2：成品确认检验不能替代关键元器件和材料的定期确认检验。注3；需确认检验的关键元器件和材料仅限于外购的元部件。注4：表中所列元器件和材料若有按对应标准的第三方认证证书，则仅需在规定周期内确认证书有效性（证书在有效期内、持证人持有有效的年度监督检查报告并检查结论合格）。4.2、成品例行检验和定期确认检验控制要求及运行检查控制依据：CNCA—01C—011：2001产品种类编码：0304产品名称：控制和保护开关设备工厂种类编码：0314成品例行检验和定期确认检验控制要求产品名称认证依据标准试验项目确认检测例行检测运行检查检测仪器要求及运行检查方法第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页控制与保护开关设备GB14048.9—1998a.动作和动作范围(9.5.2)1次/年√a)动作特性试验台b)标准导线c)0.5级电压表／0.5级电流表d)其它b.介电强度试验b1.1s工频耐压(9.5.3)b2.1min工频耐压(9.4.1.4)1次/年√√a)工频耐压台:在输出最高电压时，高压侧短路输出电流不应小于0.2A,泄露电流动作值为：≤100mAb)电压测量系统误差≤3%c.外观检查GB/T14048.1-19939.1.3.a；10.11次/年√目测d.一般检查GB/T14048.1-19939.1.3.b1次/年a)0.02mm游标卡尺或符合要求的检具b)测力计c)其它*1次/批,不少于一次/半年。注1：确认试验应按标准规定的条件、应力和方法进行；确...
