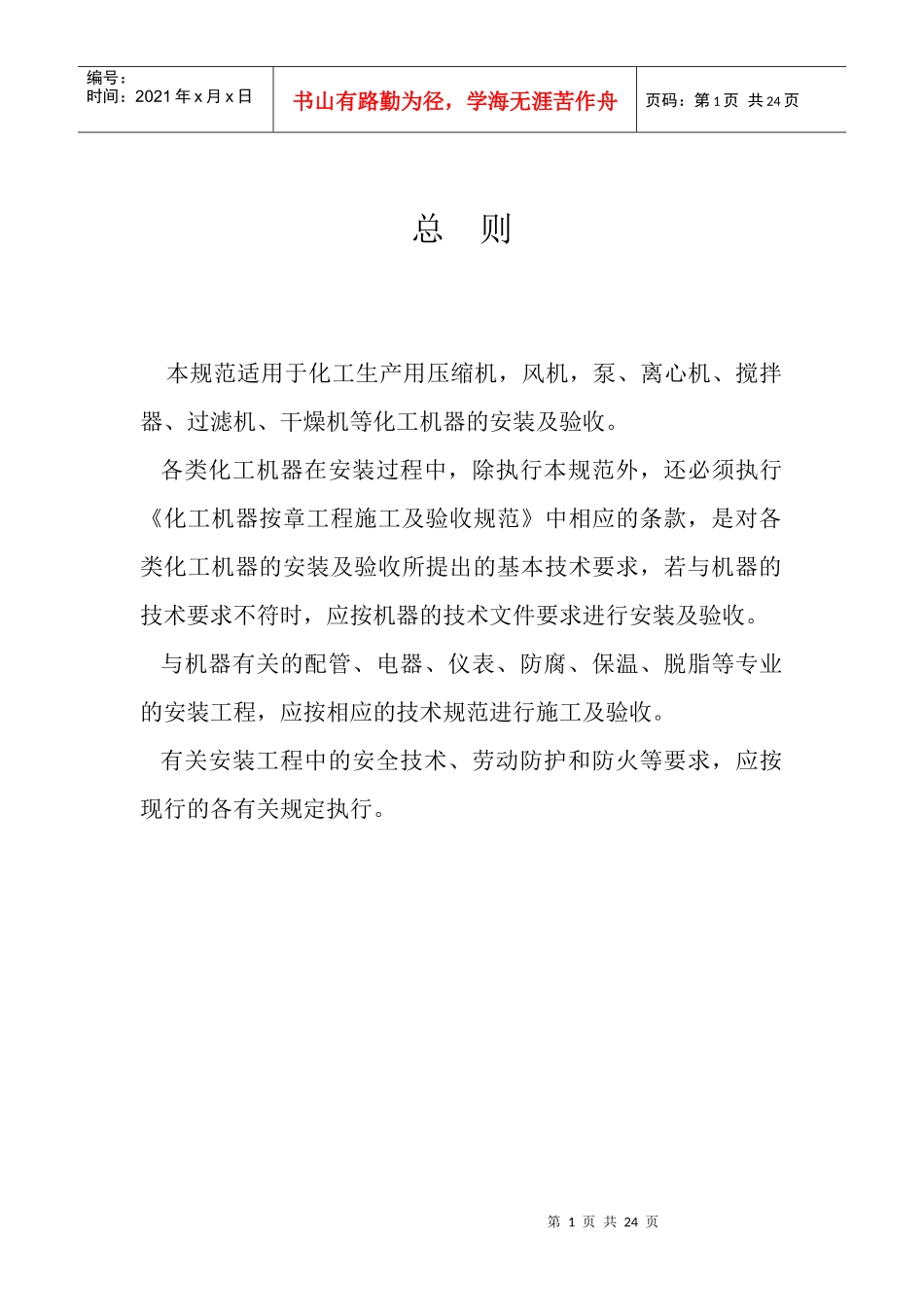

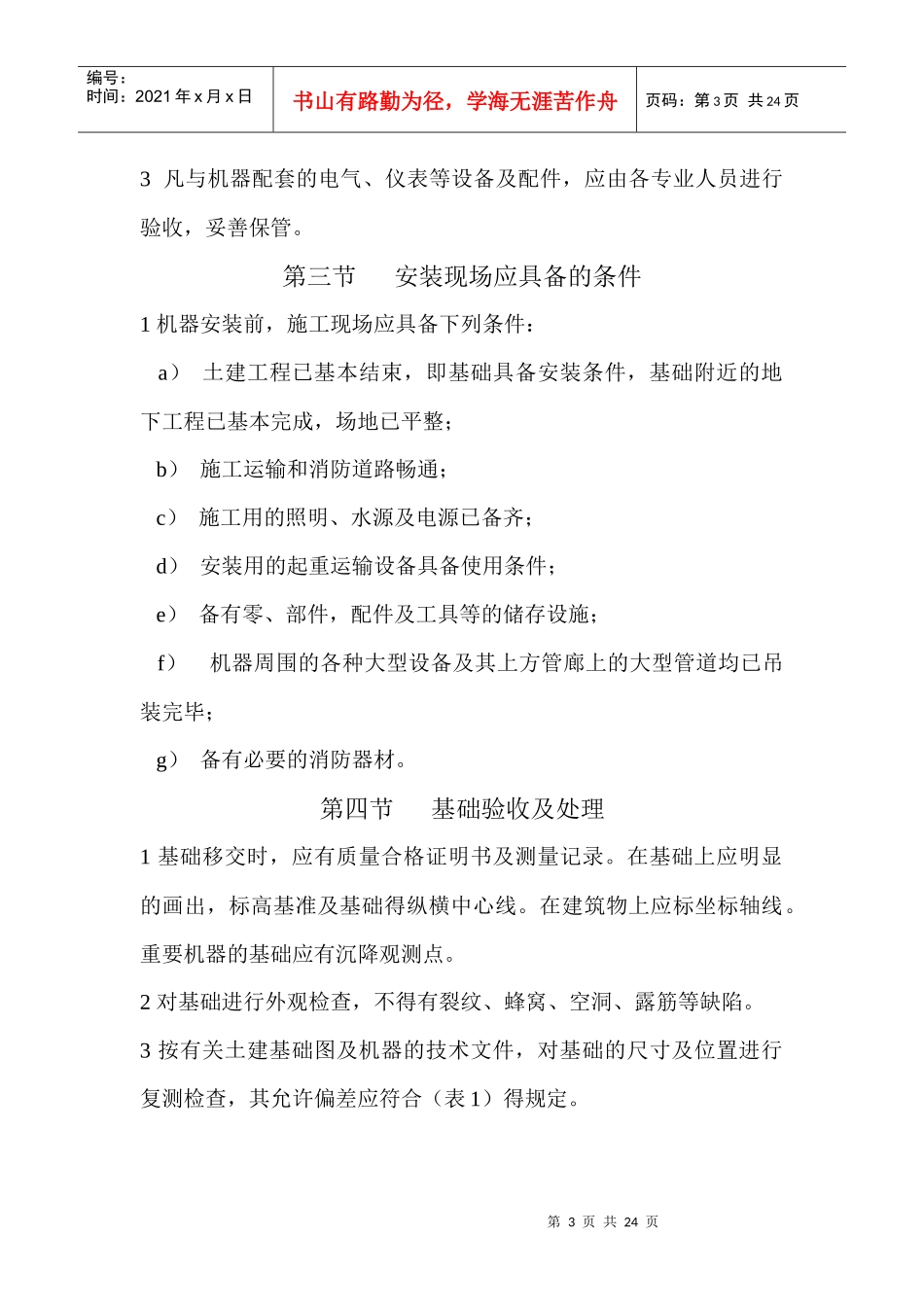

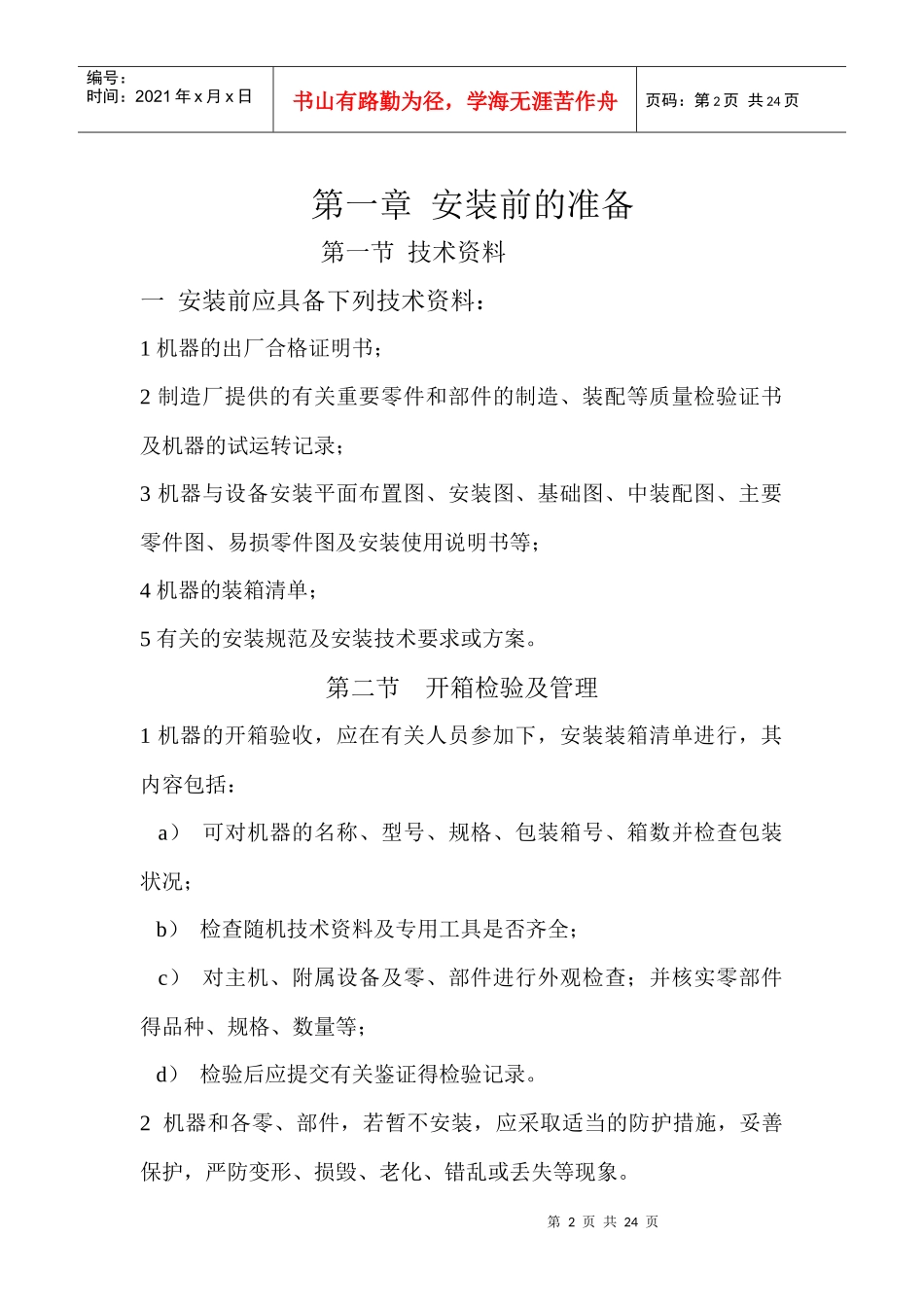

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页总则本规范适用于化工生产用压缩机，风机，泵、离心机、搅拌器、过滤机、干燥机等化工机器的安装及验收。各类化工机器在安装过程中，除执行本规范外，还必须执行《化工机器按章工程施工及验收规范》中相应的条款，是对各类化工机器的安装及验收所提出的基本技术要求，若与机器的技术要求不符时，应按机器的技术文件要求进行安装及验收。与机器有关的配管、电器、仪表、防腐、保温、脱脂等专业的安装工程，应按相应的技术规范进行施工及验收。有关安装工程中的安全技术、劳动防护和防火等要求，应按现行的各有关规定执行。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页第一章安装前的准备第一节技术资料一安装前应具备下列技术资料：1机器的出厂合格证明书；2制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运转记录；3机器与设备安装平面布置图、安装图、基础图、中装配图、主要零件图、易损零件图及安装使用说明书等；4机器的装箱清单；5有关的安装规范及安装技术要求或方案。第二节开箱检验及管理1机器的开箱验收，应在有关人员参加下，安装装箱清单进行，其内容包括：a）可对机器的名称、型号、规格、包装箱号、箱数并检查包装状况；b）检查随机技术资料及专用工具是否齐全；c）对主机、附属设备及零、部件进行外观检查；并核实零部件得品种、规格、数量等；d）检验后应提交有关鉴证得检验记录。2机器和各零、部件，若暂不安装，应采取适当的防护措施，妥善保护，严防变形、损毁、老化、错乱或丢失等现象。第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页3凡与机器配套的电气、仪表等设备及配件，应由各专业人员进行验收，妥善保管。第三节安装现场应具备的条件1机器安装前，施工现场应具备下列条件：a）土建工程已基本结束，即基础具备安装条件，基础附近的地下工程已基本完成，场地已平整；b）施工运输和消防道路畅通；c）施工用的照明、水源及电源已备齐；d）安装用的起重运输设备具备使用条件；e）备有零、部件，配件及工具等的储存设施；f）机器周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕；g）备有必要的消防器材。第四节基础验收及处理1基础移交时，应有质量合格证明书及测量记录。在基础上应明显的画出，标高基准及基础得纵横中心线。在建筑物上应标坐标轴线。重要机器的基础应有沉降观测点。2对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。3按有关土建基础图及机器的技术文件，对基础的尺寸及位置进行复测检查，其允许偏差应符合（表1）得规定。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页表一机器基础尺寸及位置的允许偏差（毫米）4机器安装前应对基础做如下工作：a）需要二次灌浆得基础表面，应铲出麻面，麻点深度一般不小于10毫米，密度以每平方米内3~5个点为宜，表面不允许有油污或疏松层；b）放置垫铁处（至周边约50毫米）得基础表面应铲平，其水平度允许偏差为2毫米/米；c）螺栓孔内的碎石、泥土等杂物和积水，必须清除干净。（注：第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页二次灌浆是机器底座与基础之间的灌浆）第二章机器的安装第一节有垫铁安装1垫铁组布置的原则为：在地脚螺栓两侧各放置一组，应尽量使垫铁靠近地脚螺栓，当地脚螺栓间距小于300毫米时，可在个地脚螺栓的同一侧放置一组垫铁。对于带锚板的地脚螺栓两侧的垫铁组，应放置在预留孔的两侧。相邻两垫铁组的间距，可根据机器的重量、底座的结构型式以及负荷分布等具体情况而定，一般为500毫米。2常用垫铁的型式及规格见（图1）和（表2）。注：1）垫铁厚度h可根据实际情况决定，底层平垫铁的厚度一般不小于10毫米；2）表中的斜垫铁可与同号或者大一号的平垫铁搭配使用；3）为防止敲击时出现卷边，应预先将断面的上下两棱角边倒角；表二常用垫...
