工程施工试验检测技术VIP免费

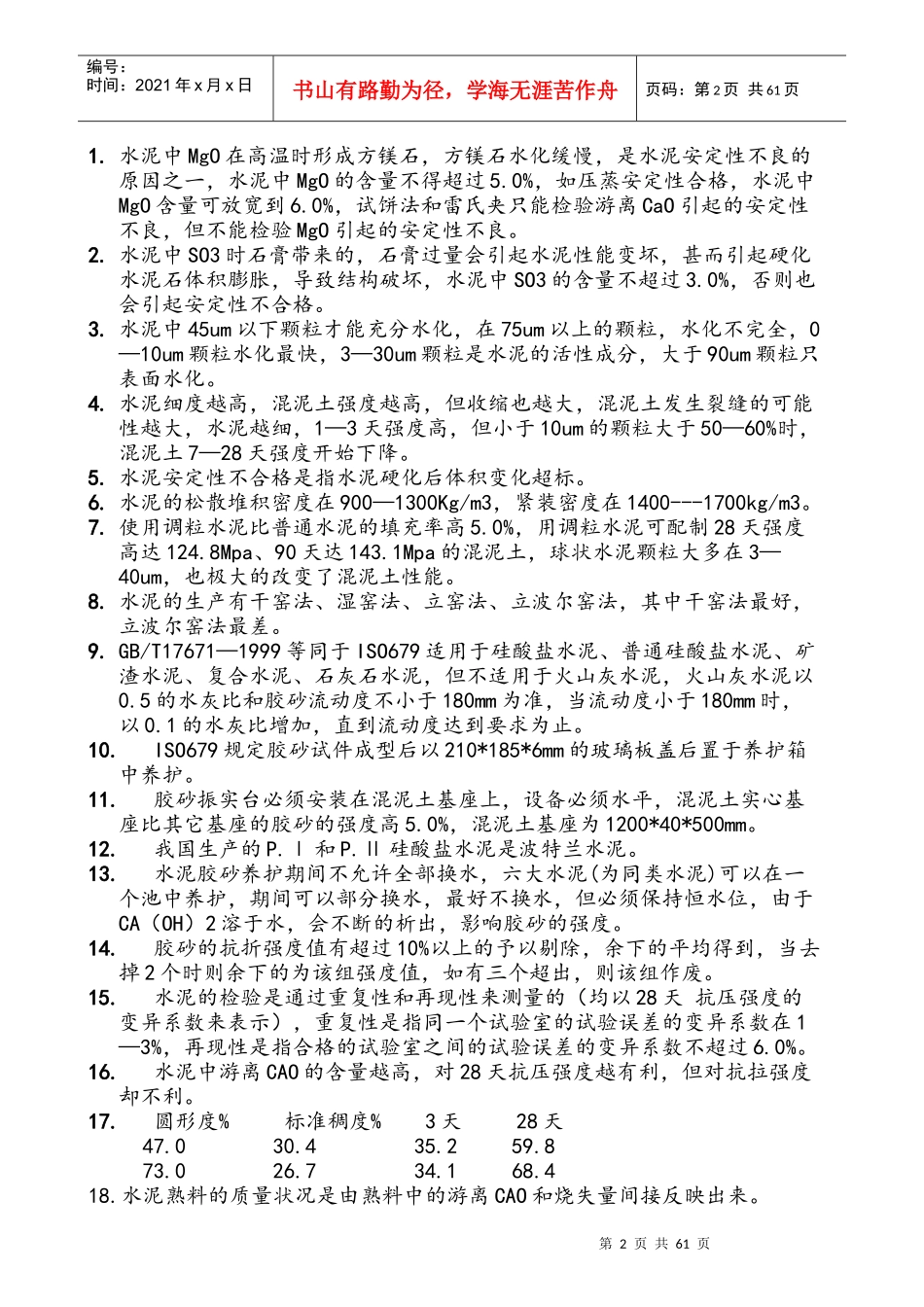

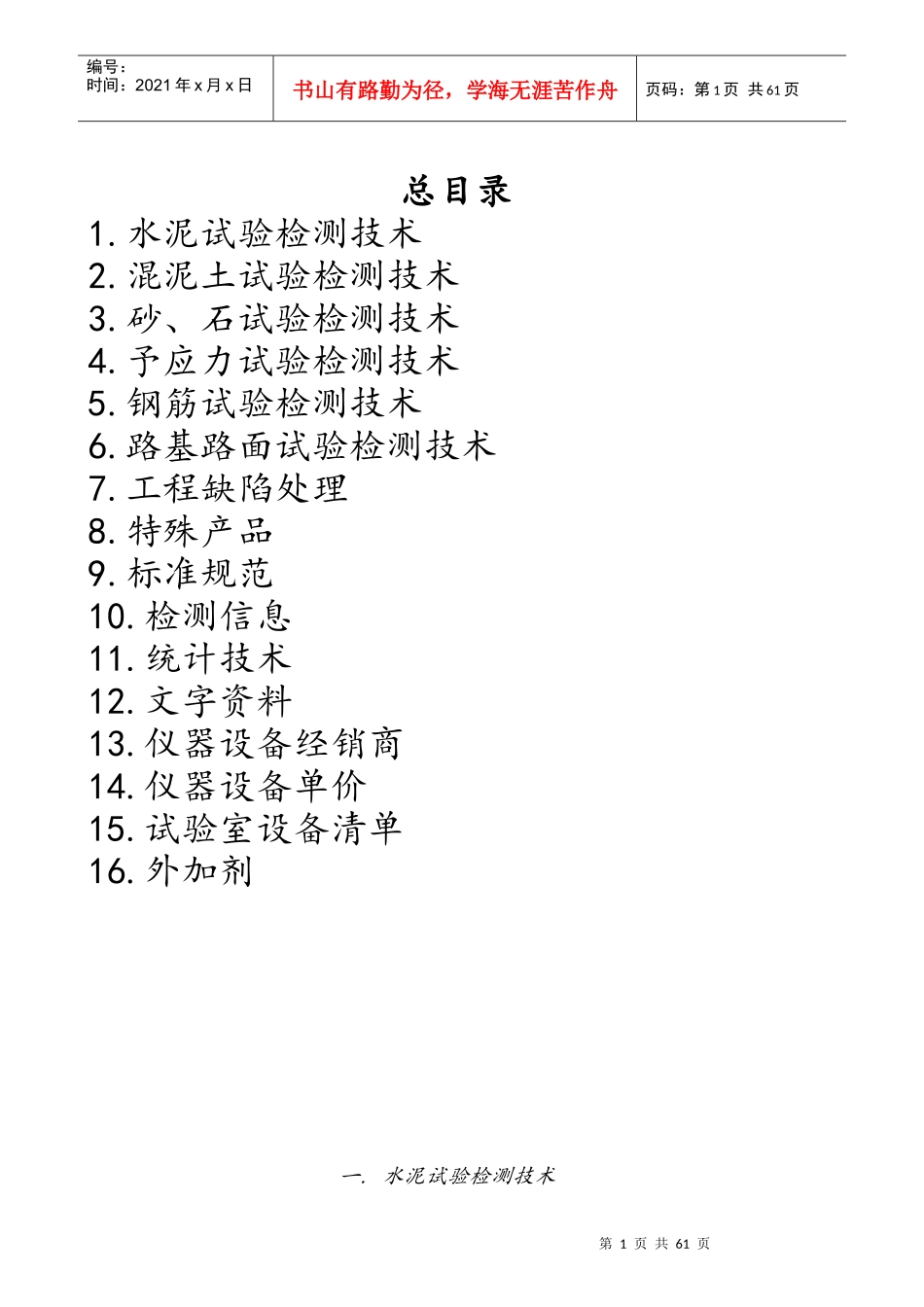

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页总目录1.水泥试验检测技术2.混泥土试验检测技术3.砂、石试验检测技术4.予应力试验检测技术5.钢筋试验检测技术6.路基路面试验检测技术7.工程缺陷处理8.特殊产品9.标准规范10.检测信息11.统计技术12.文字资料13.仪器设备经销商14.仪器设备单价15.试验室设备清单16.外加剂一.水泥试验检测技术第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页1.水泥中MgO在高温时形成方镁石，方镁石水化缓慢，是水泥安定性不良的原因之一，水泥中MgO的含量不得超过5.0%，如压蒸安定性合格，水泥中MgO含量可放宽到6.0%，试饼法和雷氏夹只能检验游离CaO引起的安定性不良，但不能检验MgO引起的安定性不良。2.水泥中SO3时石膏带来的，石膏过量会引起水泥性能变坏，甚而引起硬化水泥石体积膨胀，导致结构破坏，水泥中SO3的含量不超过3.0%，否则也会引起安定性不合格。3.水泥中45um以下颗粒才能充分水化，在75um以上的颗粒，水化不完全，0—10um颗粒水化最快，3—30um颗粒是水泥的活性成分，大于90um颗粒只表面水化。4.水泥细度越高，混泥土强度越高，但收缩也越大，混泥土发生裂缝的可能性越大，水泥越细，1—3天强度高，但小于10um的颗粒大于50—60%时，混泥土7—28天强度开始下降。5.水泥安定性不合格是指水泥硬化后体积变化超标。6.水泥的松散堆积密度在900—1300Kg/m3，紧装密度在1400---1700kg/m3。7.使用调粒水泥比普通水泥的填充率高5.0%，用调粒水泥可配制28天强度高达124.8Mpa、90天达143.1Mpa的混泥土，球状水泥颗粒大多在3—40um，也极大的改变了混泥土性能。8.水泥的生产有干窑法、湿窑法、立窑法、立波尔窑法，其中干窑法最好，立波尔窑法最差。9.GB/T17671—1999等同于ISO679适用于硅酸盐水泥、普通硅酸盐水泥、矿渣水泥、复合水泥、石灰石水泥，但不适用于火山灰水泥，火山灰水泥以0.5的水灰比和胶砂流动度不小于180mm为准，当流动度小于180mm时，以0.1的水灰比增加，直到流动度达到要求为止。10.ISO679规定胶砂试件成型后以210*185*6mm的玻璃板盖后置于养护箱中养护。11.胶砂振实台必须安装在混泥土基座上，设备必须水平，混泥土实心基座比其它基座的胶砂的强度高5.0%，混泥土基座为1200*40*500mm。12.我国生产的P.Ⅰ和P.Ⅱ硅酸盐水泥是波特兰水泥。13.水泥胶砂养护期间不允许全部换水，六大水泥(为同类水泥)可以在一个池中养护，期间可以部分换水，最好不换水，但必须保持恒水位，由于CA（OH）2溶于水，会不断的析出，影响胶砂的强度。14.胶砂的抗折强度值有超过10%以上的予以剔除，余下的平均得到，当去掉2个时则余下的为该组强度值，如有三个超出，则该组作废。15.水泥的检验是通过重复性和再现性来测量的（均以28天抗压强度的变异系数来表示），重复性是指同一个试验室的试验误差的变异系数在1—3%，再现性是指合格的试验室之间的试验误差的变异系数不超过6.0%。16.水泥中游离CAO的含量越高，对28天抗压强度越有利，但对抗拉强度却不利。17.圆形度%标准稠度%3天28天47.030.435.259.873.026.734.168.418.水泥熟料的质量状况是由熟料中的游离CAO和烧失量间接反映出来。第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页19.水泥的活性成分主要来源于熟料中的C3S和C2S。20.水泥胶砂抹平一般一次，最多不超过二次。21.水泥取样后，至少应保存24小时，应把它装满基本气密的容器中。22.水泥试验的称量精度水泥为450±2克，砂为1350±5克，水为225±1毫升。23.水泥如有受潮变质或出厂超过三个月（快硬水泥为一个月），为过期水泥，应重新取样检验，合格后方可使用，一般水泥储存期超过3个月，其强度降低10—20%；超过6个月，其强度降低25—40%。24.水泥出厂温度应低于50度，以消除游离CAO引起的安定性不量，水泥性能稳定后才可以进行检验。25.水泥出厂应有一定的富余强度，一般为13%左右。26.水泥在磨细前后如储存时间短，残存的游离CAO还未完全消解，容易造成安定性不良。27.高温地方不宜采用硅酸盐水泥，...
