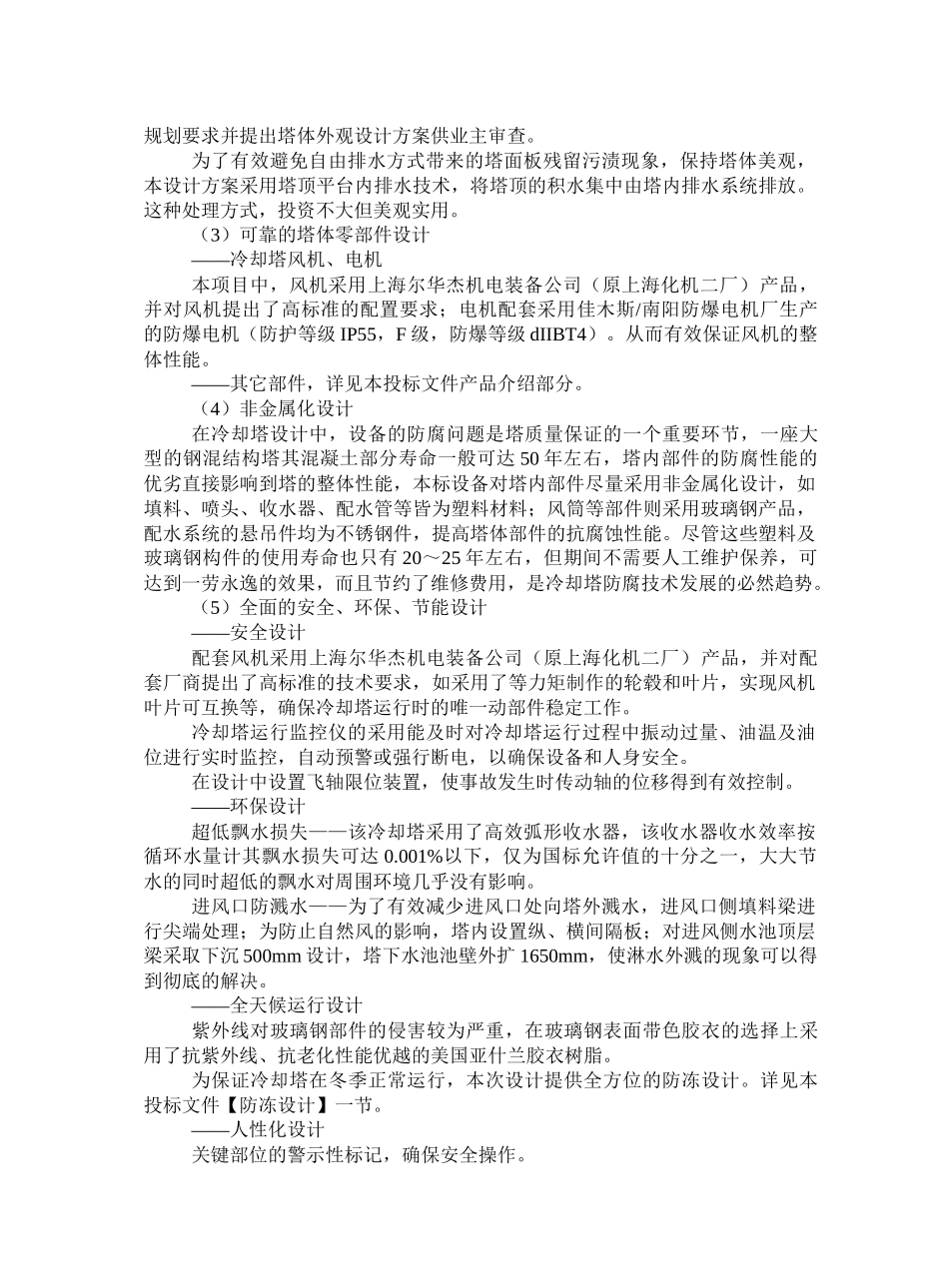

冷却塔技术方案设计说根据配套冷却塔设备的有关技术要求，公司10SHN型方形钢混结构逆流式机力通风冷却塔。10SHN系列方形钢混结构逆流式机力通风冷却塔是专为大型工业循环水系统配套的新型冷却塔，该塔汇集了最先进的冷却塔设计理念，集国内外冷却塔行业最新技术为一体，并对塔型进行优化设计，使该设备完全适合化工、冶金、电力及机械等各行业工业循环水系统选用。1、设计依据中国石化集团洛阳石油化工工程公司冷却塔数据表。相关国家标准和规范。2、设计原则2.1以稳定运行为前提，采用可靠的冷却塔设计工艺和自动控制技术。2.2采用成熟可靠的新技术、新材料、新工艺及新设备，做到安全可靠、技术先进、经济合理。2.3严格遵循环境保护、消防、安全卫生有关法律法规，确保安全生产。3、设计范围招标文件规定的机械通风冷却塔的工艺设计、部件设计、土建基本设计（供设计院审核稿）以及冷却塔供货范围内相关的仪表、电气设计资料。4、设计工况及工艺参数详见：《冷却塔数据表》。5、冷却塔工艺设计5.1总体概况安装在室外，项目设计总循环水量12000m3/h，单塔处理水量为4000m3/h，3台一组。单间塔平面基础尺寸为18200mm×18200mm，组合尺寸54600mm×18200mm，塔总高14.8m（自塔底水池顶层梁梁顶算起）。。塔体采用大跨度混凝土框架结构，塔体围护板采用玻璃钢板。塔群一侧设一上下塔钢楼梯，方便塔顶设备的正常维护管理。5.2设计特点说明根据招标技术要求，本次投标采用逆流式钢混结构机力通风冷却塔，我公司提供的应标设备在设计上具有以下特点：（1）高标准的热力性能设计该塔工艺设计采用CTI颁布的权威软件“CTIToolkit”进行设计，并按GB7190.2-1997中的方法进行校核。在系统中均留有一定的设计余量，充分保证了该塔在不利气象条件和冲击负荷下的正常使用。（2）与现场协调统一的整塔外观设计为使冷却塔外观与周围环境协调统一，我公司将根据业主提供的厂区整体规划要求并提出塔体外观设计方案供业主审查。为了有效避免自由排水方式带来的塔面板残留污渍现象，保持塔体美观，本设计方案采用塔顶平台内排水技术，将塔顶的积水集中由塔内排水系统排放。这种处理方式，投资不大但美观实用。（3）可靠的塔体零部件设计——冷却塔风机、电机本项目中，风机采用上海尔华杰机电装备公司（原上海化机二厂）产品，并对风机提出了高标准的配置要求；电机配套采用佳木斯/南阳防爆电机厂生产的防爆电机（防护等级IP55，F级，防爆等级dIIBT4）。从而有效保证风机的整体性能。——其它部件，详见本投标文件产品介绍部分。（4）非金属化设计在冷却塔设计中，设备的防腐问题是塔质量保证的一个重要环节，一座大型的钢混结构塔其混凝土部分寿命一般可达50年左右，塔内部件的防腐性能的优劣直接影响到塔的整体性能，本标设备对塔内部件尽量采用非金属化设计，如填料、喷头、收水器、配水管等皆为塑料材料；风筒等部件则采用玻璃钢产品，配水系统的悬吊件均为不锈钢件，提高塔体部件的抗腐蚀性能。尽管这些塑料及玻璃钢构件的使用寿命也只有20～25年左右，但期间不需要人工维护保养，可达到一劳永逸的效果，而且节约了维修费用，是冷却塔防腐技术发展的必然趋势。（5）全面的安全、环保、节能设计——安全设计配套风机采用上海尔华杰机电装备公司（原上海化机二厂）产品，并对配套厂商提出了高标准的技术要求，如采用了等力矩制作的轮毂和叶片，实现风机叶片可互换等，确保冷却塔运行时的唯一动部件稳定工作。冷却塔运行监控仪的采用能及时对冷却塔运行过程中振动过量、油温及油位进行实时监控，自动预警或强行断电，以确保设备和人身安全。在设计中设置飞轴限位装置，使事故发生时传动轴的位移得到有效控制。——环保设计超低飘水损失——该冷却塔采用了高效弧形收水器，该收水器收水效率按循环水量计其飘水损失可达0.001%以下，仅为国标允许值的十分之一，大大节水的同时超低的飘水对周围环境几乎没有影响。进风口防溅水——为了有效减少进风口处向塔外溅水，进风口侧填料梁进行尖端处理；为防止自然风的影响，塔内设置纵、横间隔板；对进风侧水池顶层梁采取下沉500mm设计，塔下水池池壁外扩1650mm...
