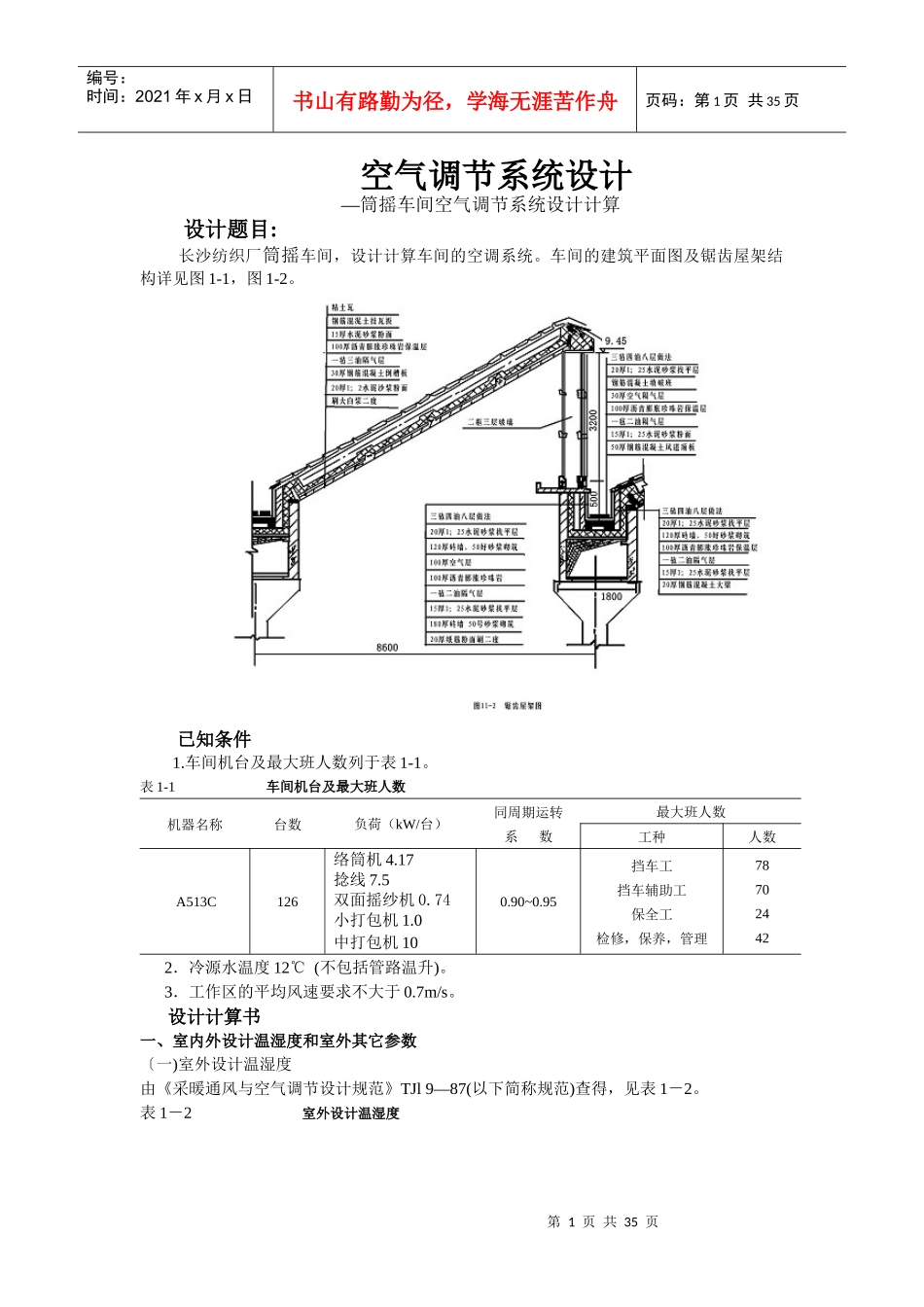

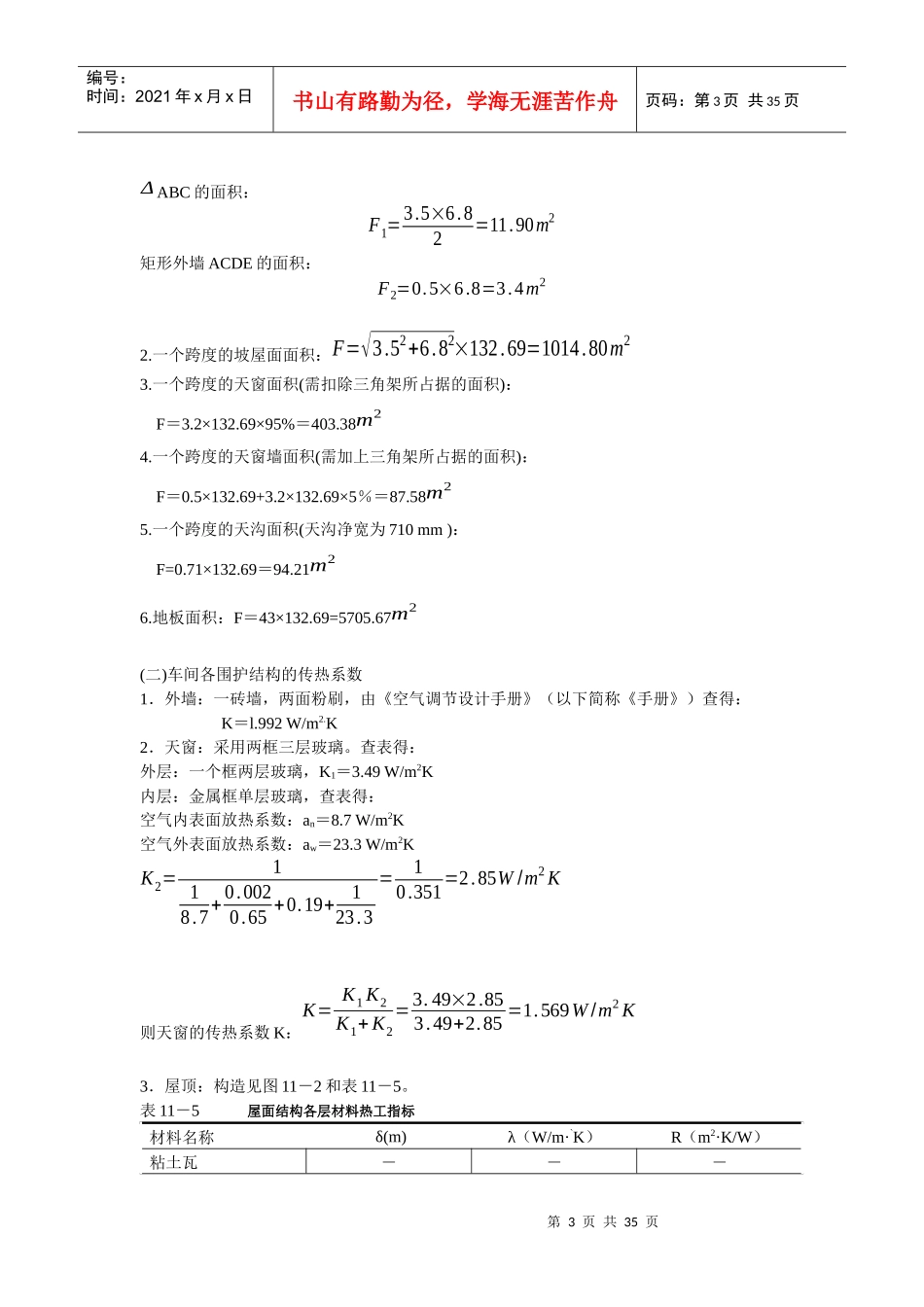

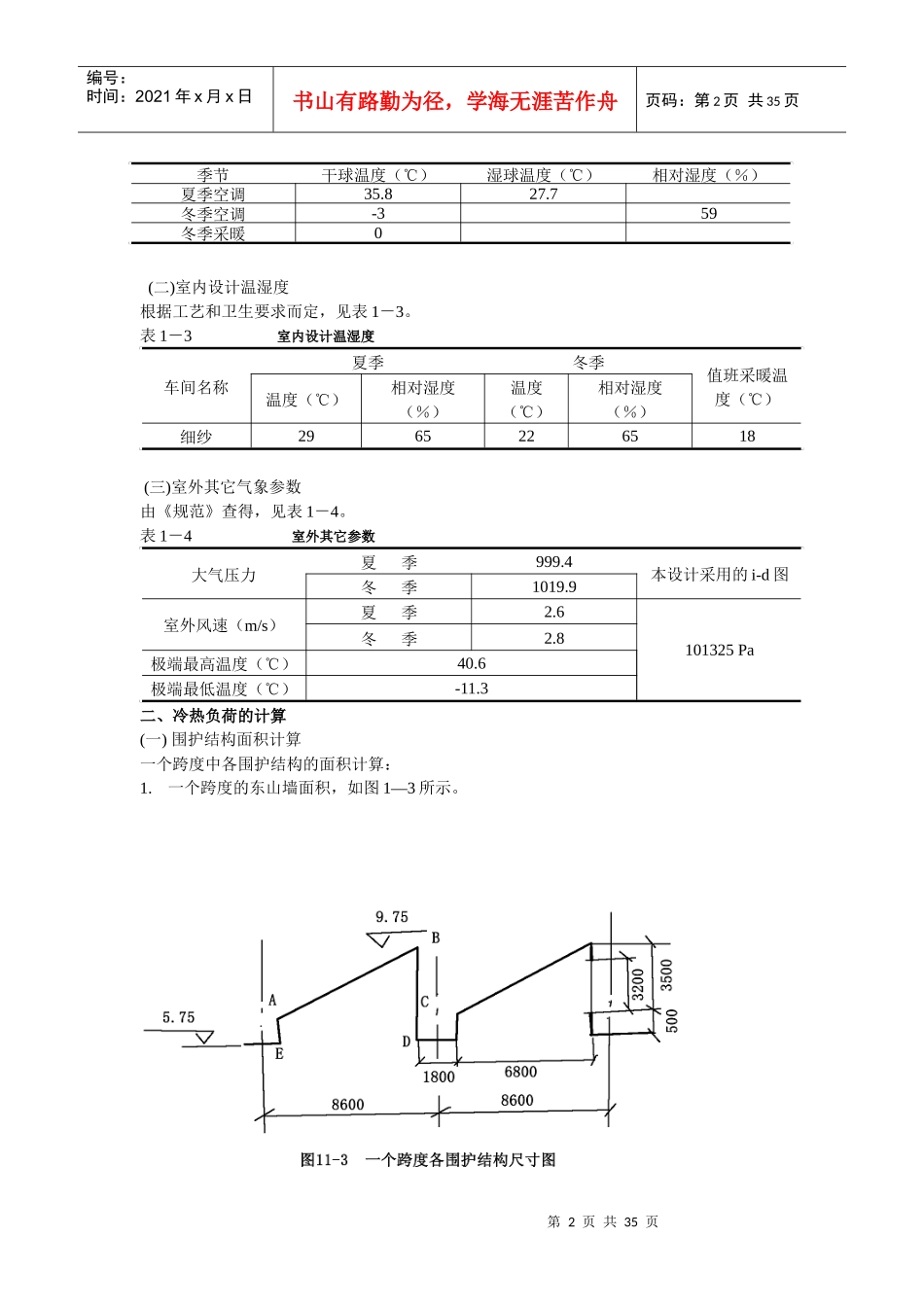

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页空气调节系统设计—筒摇车间空气调节系统设计计算设计题目:长沙纺织厂筒摇车间，设计计算车间的空调系统。车间的建筑平面图及锯齿屋架结构详见图1-1，图1-2。已知条件1.车间机台及最大班人数列于表1-1。表1-1车间机台及最大班人数机器名称台数负荷（kW/台）同周期运转系数最大班人数工种人数A513C126络筒机4.17捻线7.5双面摇纱机0.74小打包机1.0中打包机100.90~0.95挡车工挡车辅助工保全工检修，保养，管理787024422．冷源水温度12℃(不包括管路温升)。3．工作区的平均风速要求不大于0.7m/s。设计计算书一、室内外设计温湿度和室外其它参数〔一)室外设计温湿度由《采暖通风与空气调节设计规范》TJl9—87(以下简称规范)查得，见表1－2。表1－2室外设计温湿度第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页(二)室内设计温湿度根据工艺和卫生要求而定，见表1－3。表1－3室内设计温湿度车间名称夏季冬季值班采暖温度（℃）温度（℃）相对湿度（％）温度（℃）相对湿度（％）细纱2965226518(三)室外其它气象参数由《规范》查得，见表1－4。表1－4室外其它参数大气压力夏季999.4本设计采用的i-d图冬季1019.9室外风速（m/s）夏季2.6101325Pa冬季2.8极端最高温度（℃）40.6极端最低温度（℃）-11.3二、冷热负荷的计算(一)围护结构面积计算一个跨度中各围护结构的面积计算：1.一个跨度的东山墙面积，如图1—3所示。季节干球温度（℃）湿球温度（℃）相对湿度（％）夏季空调35.827.7冬季空调-359冬季采暖0第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页ΔABC的面积：F1=3.5×6.82=11.90m2矩形外墙ACDE的面积：F2=0.5×6.8=3.4m22.一个跨度的坡屋面面积：F=√3.52+6.82×132.69=1014.80m23.一个跨度的天窗面积(需扣除三角架所占据的面积)：F＝3.2×132.69×95%＝403.38m24.一个跨度的天窗墙面积(需加上三角架所占据的面积)：F＝0.5×132.69+3.2×132.69×5％＝87.58m25.一个跨度的天沟面积(天沟净宽为710mm)：F=0.71×132.69＝94.21m26.地板面积：F＝43×132.69=5705.67m2(二)车间各围护结构的传热系数1．外墙：一砖墙，两面粉刷，由《空气调节设计手册》（以下简称《手册》）查得：K＝l.992W/m2.K2．天窗：采用两框三层玻璃。查表得：外层：一个框两层玻璃，K1＝3.49W/m2K内层：金属框单层玻璃，查表得：空气内表面放热系数：an＝8.7W/m2K空气外表面放热系数：aw＝23.3W/m2KK2=118.7+0.0020.65+0.19+123.3=10.351=2.85W/m2K则天窗的传热系数K：K=K1K2K1+K2=3.49×2.853.49+2.85=1.569W/m2K3．屋顶：构造见图11－2和表11－5。表11－5屋面结构各层材料热工指标材料名称δ(m)λ（W/m·`K）R（m2·K/W）粘土瓦－－－第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页钢筋混凝土挂瓦板－－－水泥砂浆粉面0.0150.930.0163沥青膨胀珍珠岩0.10.0811.2287一毡二油隔气层0.0050.1740.0284钢筋混凝土倒槽板0.0301.5470.01981：2水泥砂浆粉面0.020.930.0215刷大白浆二度－－－∑δλ＝∑R1.3147K=11αn+∑δλ+1αw=118.7+1.3147+123.3=11.4724．天窗墙：构造见图1－2及表1－6。表1－6天窗墙各层材料热工指标材料名称δ(m)λ（W/m·`K）R（m2·K/W）三毡四油八层做法0.0150.1740.08620厚1：25水泥砂浆找平层0.0200.930.0215120厚砖墙50号砂浆砌筑0.1200.81410.147140厚空气层0.140－0.163100厚沥青膨胀珍珠岩保温层0.100.081411.2287一毡二油隔气层0.0050.1740.028315厚1：25水泥砂浆找平层0.150.930.0163180厚砖墙50号砂浆砌筑0.180.81410.22120厚纸筋灰粉面刷白二度0.0200.6980.0283∑δλ＝∑R1.9401K=118.7+1.9401+123.3=12.0977=0.477W/m2⋅K5.天沟：构造见图1－2及表1－7。表1－7天沟各层材料热工指标材料名称δ(m)λ（W/m·`K）R（m2·K/W）三毡四油八层做法0.0150.1740.08620厚1：25水泥砂浆找平层0.0200.930.0215钢筋混泥土填坡板0.0201.5470.012930厚...
