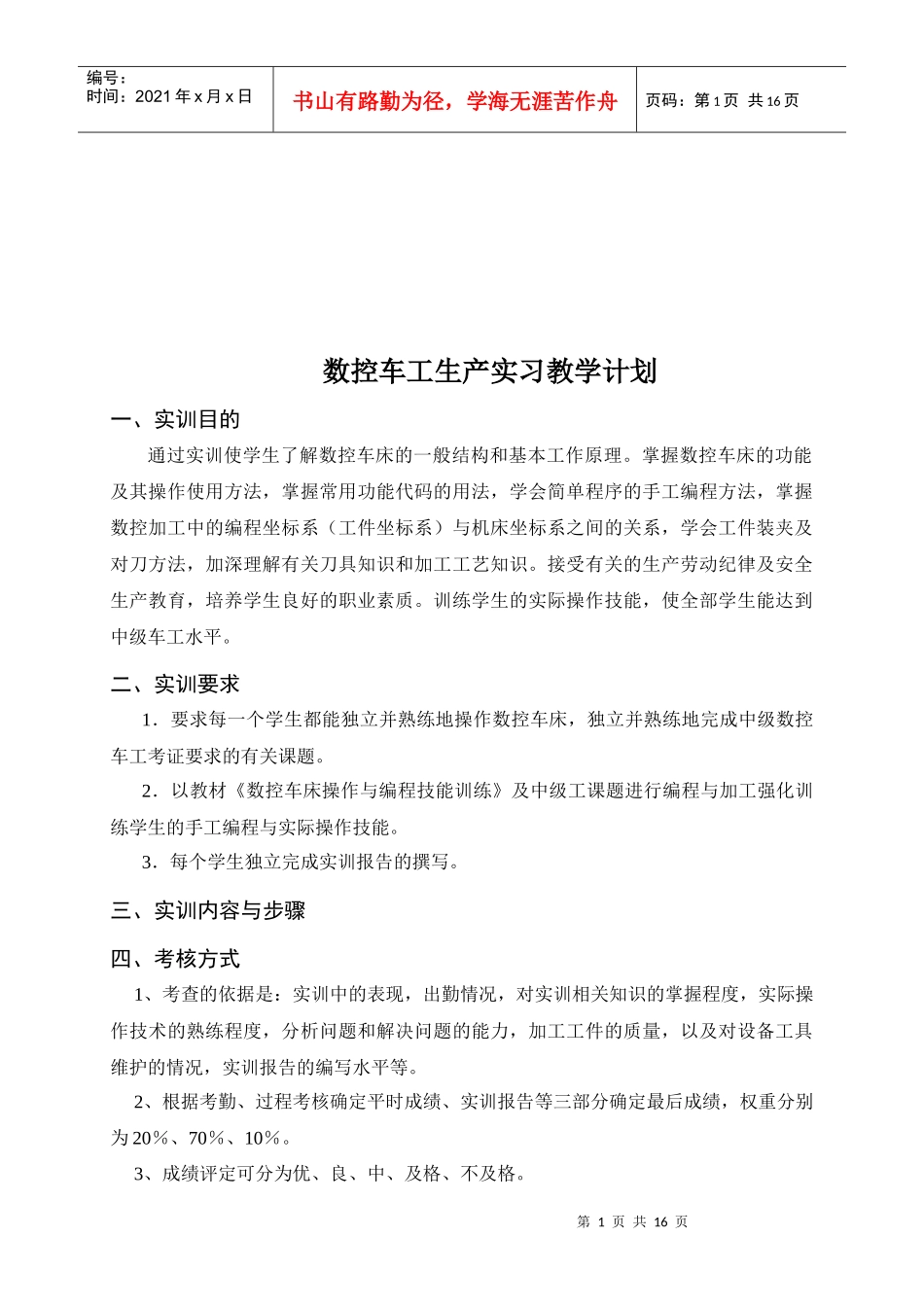

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页数控车工生产实习教学计划一、实训目的通过实训使学生了解数控车床的一般结构和基本工作原理。掌握数控车床的功能及其操作使用方法，掌握常用功能代码的用法，学会简单程序的手工编程方法，掌握数控加工中的编程坐标系（工件坐标系）与机床坐标系之间的关系，学会工件装夹及对刀方法，加深理解有关刀具知识和加工工艺知识。接受有关的生产劳动纪律及安全生产教育，培养学生良好的职业素质。训练学生的实际操作技能，使全部学生能达到中级车工水平。二、实训要求1．要求每一个学生都能独立并熟练地操作数控车床，独立并熟练地完成中级数控车工考证要求的有关课题。2．以教材《数控车床操作与编程技能训练》及中级工课题进行编程与加工强化训练学生的手工编程与实际操作技能。3．每个学生独立完成实训报告的撰写。三、实训内容与步骤四、考核方式1、考查的依据是：实训中的表现，出勤情况，对实训相关知识的掌握程度，实际操作技术的熟练程度，分析问题和解决问题的能力，加工工件的质量，以及对设备工具维护的情况，实训报告的编写水平等。2、根据考勤、过程考核确定平时成绩、实训报告等三部分确定最后成绩，权重分别为20％、70％、10％。3、成绩评定可分为优、良、中、及格、不及格。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第一篇入门知识课题（一）数控车工的文明生产和安全教育教学目的与要求：1、了解文明生产及安全技术的具体内容，树立安全生产第一的思想。2、牢记安全、文明生产条例。教学内容1.文明生产①工作时的工、夹量具及车削工件不能直接放在机床的导轨面上。工具箱内应保持清洁、整齐。②加工图纸、工艺卡片应便于阅读，并保持图样的整洁与完整。③工件毛坯、已车削工件要分开堆放。机床周围应经常保持畅通、清洁。④量具用完后应擦净、涂油、放入盒内并及时归还工具室。2．安全生产①操作前穿好工作服，并扣好每个纽扣。袖口要扎紧，以防工作服衣角或袖口被选择物卷进，或铁屑从领口飞入。长头发者要戴工作帽，并将头发塞入帽内。夏季禁止穿裙子、短裤和凉鞋进入车间。②在机床上操作时，不得戴手套。工作时，头不能离工件太近，以防切屑飞进眼睛。如切屑细而飞散，则必须戴防护眼镜。③凡装夹工件、更换刀具、测量加工表面以及变换速度时，必须先停机。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页④车床开动时不准用手去摸工件表面，特别是加工螺纹时，严禁用手抚摸螺纹面。⑤工件和刀具必须装夹牢固，以防飞出伤人。⑥若要清除切屑，应用铁钩，不允许用手直接去拉，或用量具去钩。⑦工件装夹完毕，应及时取下卡盘扳手，以防开机后飞出伤人。⑧不准任意装拆电气设备。课题（二）数控车床操纵教学目的与要求1.了解数控车床各部分结构、名称、作用，掌握数控车床操纵的本领2.掌握车床维护保养规则和润滑知识教学内容1.数控车床安全操作规程2.了解数控车床各部分名称、作用3.掌握广州数控系统GSK928TC面板的操作4.掌握数控车床维护保养规则和掌握车床润滑方式和部位分课题（三）车刀刃磨练习教学要求1.掌握车刀切削主要角度的作用2.掌握车刀的刃磨方法和安全技术教学内容1.介绍砂轮材料（碳化硅、氧化铝）。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页2.45°、90°外圆车刀切削部分的主要角度及作用。3.45°、90°外圆车刀刃磨练习。4.掌握车刀刃磨要求，前后面要光洁平整，刀刃要平直。外圆车刀的刃磨步骤和方法如下：（这里以９０°硬质合金车刀为例）１．粗磨刀杆上的主副后刀面可先粗磨主后刀面，后角可适当大些，一般可为12°左右。再粗磨副后刀面，要控制副偏角和副后角两个角度，角度约６°~８°。2．粗磨刀片的主后刀面、副后刀面和前刀面主后刀面和副后刀面的刃磨方法与前面相同，注意一般刚好磨出即可前刀面因刀坯已制出前角，只需把前刀面轻轻靠在砂轮上磨出即可。３．精磨前刀面、主后刀面和副...
