智能化系统工程__施工工艺VIP免费

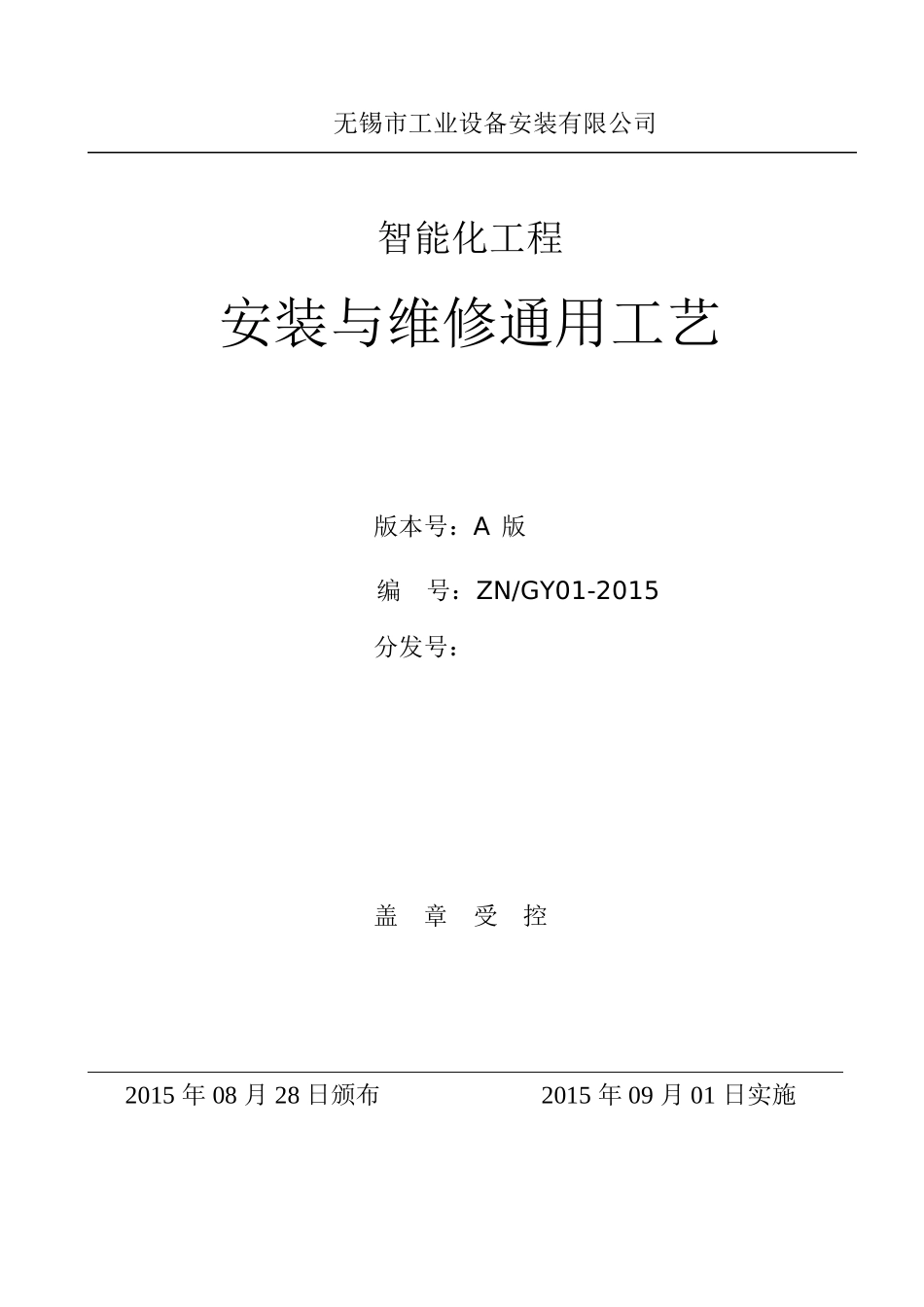

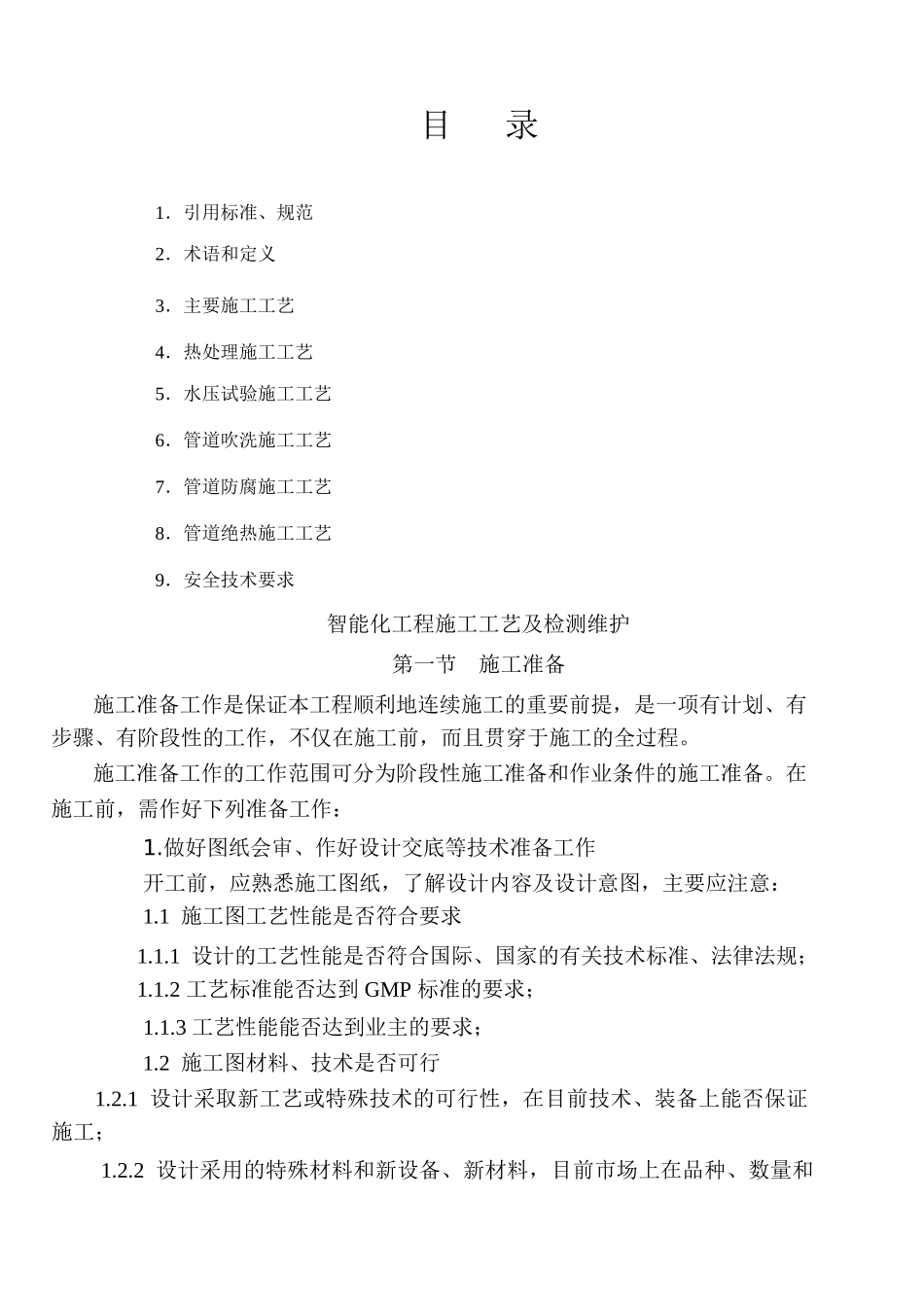

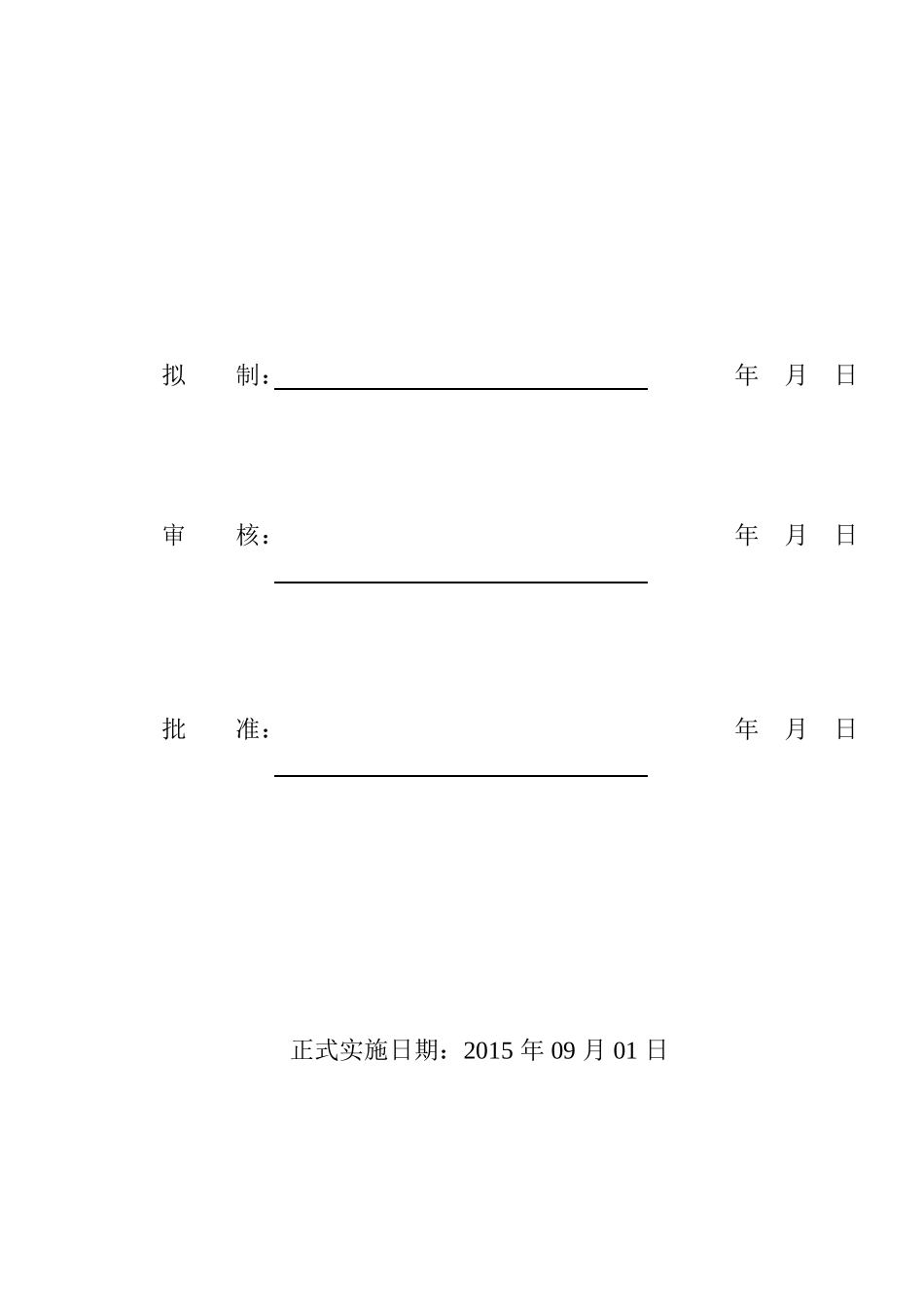

无锡市工业设备安装有限公司智能化工程安装与维修通用工艺版本号：A版编号：ZN/GY01-2015分发号：盖章受控2015年08月28日颁布2015年09月01日实施拟审批制：核：准：年月日年月日年月日正式实施日期：2015年09月01日目录1．引用标准、规范2．术语和定义3．主要施工工艺4．热处理施工工艺5．水压试验施工工艺6．管道吹洗施工工艺7．管道防腐施工工艺8．管道绝热施工工艺9．安全技术要求智能化工程施工工艺及检测维护第一节施工准备施工准备工作是保证本工程顺利地连续施工的重要前提，是一项有计划、有步骤、有阶段性的工作，不仅在施工前，而且贯穿于施工的全过程。施工准备工作的工作范围可分为阶段性施工准备和作业条件的施工准备。在施工前，需作好下列准备工作：1.做好图纸会审、作好设计交底等技术准备工作开工前，应熟悉施工图纸，了解设计内容及设计意图，主要应注意：1.1施工图工艺性能是否符合要求1.1.1设计的工艺性能是否符合国际、国家的有关技术标准、法律法规；1.1.2工艺标准能否达到GMP标准的要求；1.1.3工艺性能能否达到业主的要求；1.2施工图材料、技术是否可行1.2.1设计采取新工艺或特殊技术的可行性，在目前技术、装备上能否保证施工；1.2.2设计采用的特殊材料和新设备、新材料，目前市场上在品种、数量和质量上能否满足要求；1.3施工图设计内容是否完整1.3.1设计的各个系统是否完整，有无系统性的缺漏；1.3.2所有施工图和技术资料、文件是否齐全，有无缺图，设备表、材料表等是否资料齐全，有无矛盾；1.4施工图之间是否一致；1.4.1专业图之间、图与图表之间相应规格、型号、标号、材质、数量、坐标、标高等重要数据是否一致，图纸的各个主要尺寸是否标注清楚，有无矛盾；1.4.2土建预留孔洞、预留件的规格、坐标、标高和数量与专业图是否一致，管沟、电缆沟的坐标、标高，设备基础是否与土建图一致；1.4.3各种电缆电线与室内各专业图进出衔接是否一致，分界地点是否明确，室内、外规格、坐标、标高是否一致；1.4.4设备、管架、电线支架是否与各施工图一致；对发现的问题采取适当措施，确保系统符合工艺需要、符合GMP要求，施工过程中不破坏建筑物的强度，不破坏建筑物的美观，不与其它工程发生位置冲突。在图纸会审时，进一步由设计院有关设计人员向施工技术人员进行设计交底，施工技术人员在理解设计意图时，进一步把握所需要的设计参数，以便实施时更好地把握施工布置，提高机电调试时的质量及效率。2.收集及掌握必须的技术资料熟悉和工程有关的技术资料，如GMP、施工及验收规范、技术规程、质量检验评定标准以及材料设备供应商提供的随机材料，即设备安装说明书、产品合格证、试验记录数据、检测报告、设备接线（管）图、安装详图等。3.编制工程实施需要的技术文件按工程实际编制施工组织设计、质量计划及专业施工方案、施工进度计划、材料进场计划、机械进场计划、劳动力进场计划、资金使用计划等等。在全面熟悉施工图的基础上，依据图纸及施工现场情况及我司的技术力量，综合做出比较合理、科学的施工组织设计、质量计划及专业施工方案、进度计划等，并报各部门审批。各专业编制施工技术专项方案，列出工程实施的重点及难点，并制定解决的技术方案，针对具体问题进行分析处理。4.做好安全技术质量交底，防止质量通病向施工技术人员和施工班组进行安全、技术、质量交底，使施工组织设计、质量计划及专业施工方案有效地起到指导施工全过程的作用。交底内容应符合GMP、设计要求及有关施工及验收规范的要求，特别对施工难度较大的，质量、安全容易出现问题的地方，更应重点进行交底，按制定的施工方案采取有效措施进行有效解决或防范。我司对施工过程中出现施工质量通病的问题相当重视，并已采取一些有效措施进行防范及整治，在进行交底时，应重点进行交底，确保工程实施时，尽可能少出现质量通病。5.组织设备、材料以及施工机械入场按工程需要，编制详细的机具、材料采购入场计划，计划表分总表及月度进场表、分期进场表，清单内容包括产品厂家、品名、技术规格、价格、样品。根据施工方案及施工预算，组织机具的调配和材料采购工作，并有计划地组织机具和材料...
