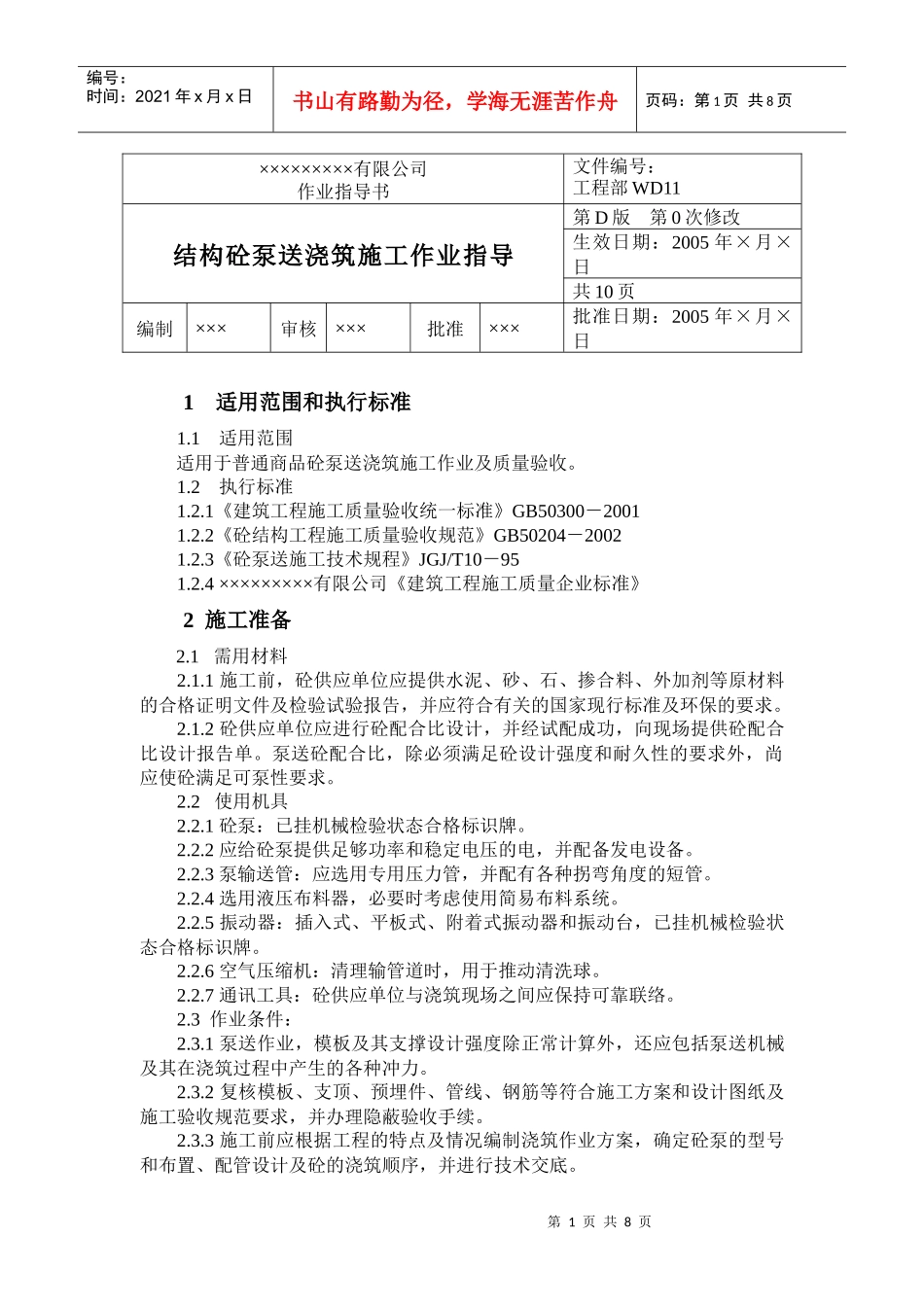

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页×××××××××有限公司作业指导书文件编号：工程部WD11结构砼泵送浇筑施工作业指导第D版第0次修改生效日期：2005年×月×日共10页编制×××审核×××批准×××批准日期：2005年×月×日1适用范围和执行标准1.1适用范围适用于普通商品砼泵送浇筑施工作业及质量验收。1.2执行标准1.2.1《建筑工程施工质量验收统一标准》GB50300－20011.2.2《砼结构工程施工质量验收规范》GB50204－20021.2.3《砼泵送施工技术规程》JGJ/T10－951.2.4×××××××××有限公司《建筑工程施工质量企业标准》2施工准备2.1需用材料2.1.1施工前，砼供应单位应提供水泥、砂、石、掺合料、外加剂等原材料的合格证明文件及检验试验报告，并应符合有关的国家现行标准及环保的要求。2.1.2砼供应单位应进行砼配合比设计，并经试配成功，向现场提供砼配合比设计报告单。泵送砼配合比，除必须满足砼设计强度和耐久性的要求外，尚应使砼满足可泵性要求。2.2使用机具2.2.1砼泵：已挂机械检验状态合格标识牌。2.2.2应给砼泵提供足够功率和稳定电压的电，并配备发电设备。2.2.3泵输送管：应选用专用压力管，并配有各种拐弯角度的短管。2.2.4选用液压布料器，必要时考虑使用简易布料系统。2.2.5振动器：插入式、平板式、附着式振动器和振动台，已挂机械检验状态合格标识牌。2.2.6空气压缩机：清理输管道时，用于推动清洗球。2.2.7通讯工具：砼供应单位与浇筑现场之间应保持可靠联络。2.3作业条件：2.3.1泵送作业，模板及其支撑设计强度除正常计算外，还应包括泵送机械及其在浇筑过程中产生的各种冲力。2.3.2复核模板、支顶、预埋件、管线、钢筋等符合施工方案和设计图纸及施工验收规范要求，并办理隐蔽验收手续。2.3.3施工前应根据工程的特点及情况编制浇筑作业方案，确定砼泵的型号和布置、配管设计及砼的浇筑顺序，并进行技术交底。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2.3.4泵送前，模板清理干净，并淋水、湿润。2.3.5确保砼的供应能力必须大于或等于泵送能力。2.3.6砼泵的工作人员须经考核合格，持证上岗。2.3.7浇砼时，施工作业面应搭操作平桥或交通走桥，防止踩踏钢筋。2.3.8浇捣前检查泵及各管道等机件的情况，确保正常使用。2.3.9空载启动泵机前，应在料斗内加一半的水量。2.3.10检查液压油是否干净，查看真空表上指针，若指到“红色”范围内，应拆除更新清洗滤清器。2.3.11准备好润滑管道的水泥砂浆，一般用1：1水泥砂浆或与砼同配比的去石水泥砂浆，坍落度为120~160mm。2.3.12接通电源后，检查电压表及各种指示灯是否正常，并空载运行一般时间，正常后才泵送砼。3操作工艺3.1泵送工艺3.1.1泵送砼前，先把储料斗内的清水从管道泵出，湿润和清洁管道，后加入与砼配比相同的水泥砂浆湿润管道。3.1.2开始泵送时，泵送速度放慢，待泵送顺利时才正常泵送。3.1.3泵送期间，料斗内的砼量应保持不低于罐筒口上100mm到料斗下150mm之间为宜。3.1.4砼泵送宜连续施工，当砼供应不及时，需降低泵送速度，在泵送暂时中断时搅拌也不应停止。排除故障后，才正常泵送。3.1.5泵送中断超过20min或管道又较长，应每隔4~5min开泵一次，泵送小量砼。管道较短时，可采用每隔4~5min正转2~3行程使管内砼蠕动，长时间停泵（45min）或者气温高、砼坍落度小时，可能造成塞管，宜将砼从泵和管中清除。3.1.6泵送先远后近，在浇筑中逐渐拆管。3.1.7在高温季节时，宜用湿草袋覆盖管道，以降低入模温度。3.1.8泵送管道的水平换算距离总和应小于设备的最大泵送距离。3.2浇筑工艺3.2.1柱墙砼浇筑浇筑前，或新浇砼与下层砼结合处，应在底面上浇50mm与原砼配比相同的水泥砂浆。柱墙砼应分层浇筑振捣，厚度控制在500mm内。构造柱砼分层浇筑，每层不超过300mm。墙体施工缝宜设在门窗洞口过梁中跨1/3范围内。3.2.2梁、板砼浇筑肋形楼板应同时浇筑，由一端开始用“赶浆法”推进，先将梁分层浇筑成阶梯形，当达到楼板位置时再与板的砼一起浇筑。与板连成整体的大断面梁允许单独浇筑，施工缝留设在板底...
