大工16秋《土木工程实验(一)》实验报告VIP免费

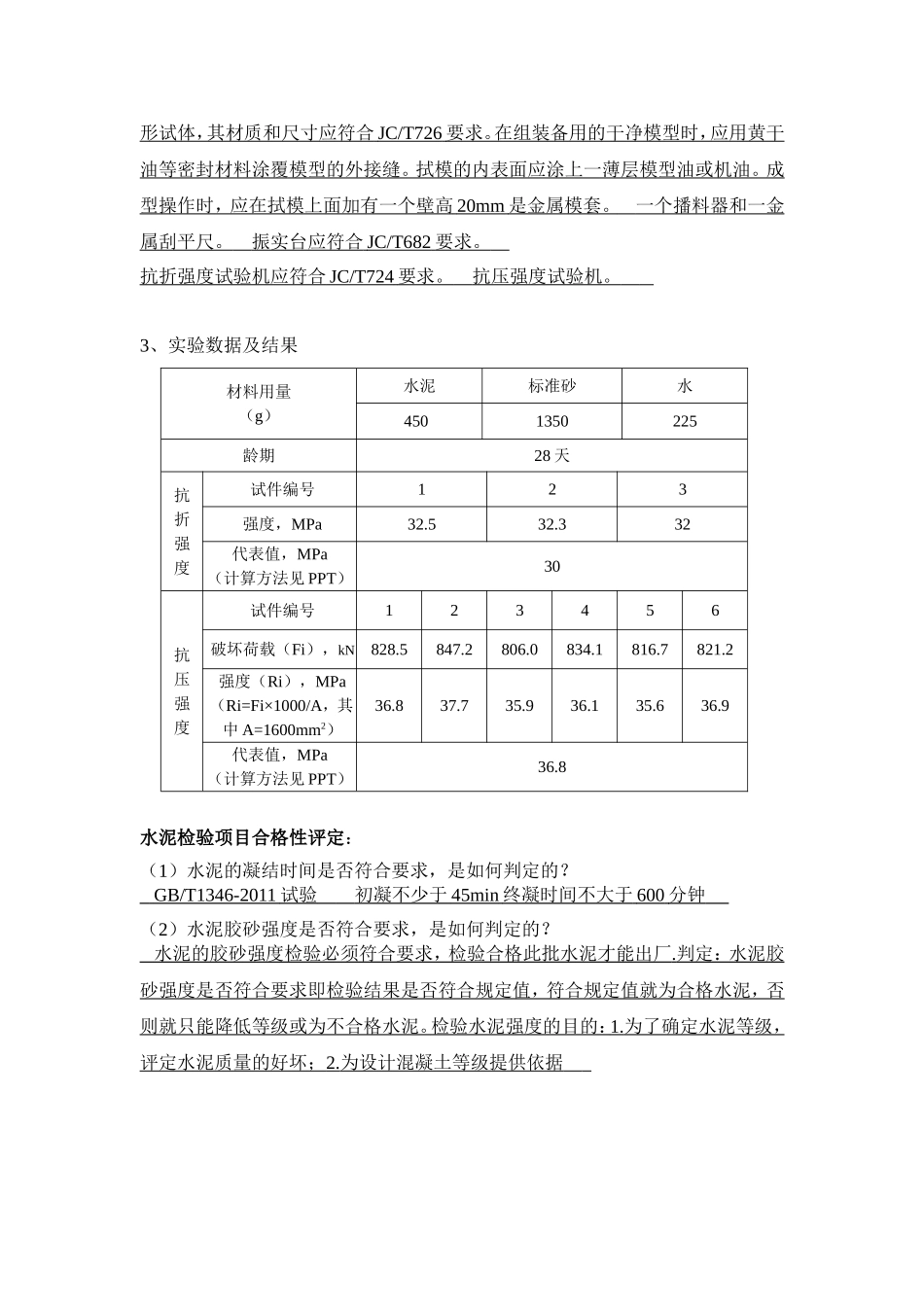

姓名：邢星报名编号：C0447401101411503000076学习中心：内蒙古乌兰察布盟奥鹏学习中层次：专升本（高起专或专升本）专业：建筑工程技术实验一：水泥实验一、实验目的：本方法规定了水泥标准稠度用水量、凝结时间和体积安定性的测试方法。本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥及指定采用本方法的其它品种水泥。二、实验内容：第1部分：水泥标准稠度用水量、凝结时间测定实验仪器、设备：1、水泥净浆搅拌机:符合JC/T729的要求。2、标准法维卡仪:标准稠度测定用试秆有效长度50㎜±1㎜的圆柱形耐用腐蚀金属制成。测定凝结时间时取下试杆,用试杆代替试杆。试杆由钢制成,其有效长度初凝针为50㎜±1㎜、终凝针为30㎜±1㎜、直径为1.13±0.05㎜的圆柱体。滑动部分的总质量为300±0.05g。与试杆、试针联结的滑动杆表面应光滑,能靠重力自由下落,不得有羞涩和旷动现象。盛装水泥净浆的试模应由耐腐蚀的、有足够硬度的金属制成。试模深40㎜±0.2㎜、顶内径65±0.5㎜、底内径75±0.5㎜的截面圆锥体，每只试模应配备一个大于试模、厚度大于等于2.5㎜的平板玻璃底版。3、沸煮箱：有效容积约为410㎜×240㎜×310㎜，箅板结构应不影响试验结果。4、雷氏夹膨胀仪：由铜制材料制成。5、量水器：分度值为0.1mL，精度1％。6、天平：量程1000g，感量1g。7、湿气养护箱：应能使温度控制在20℃±1℃，相对湿度大于90％。8、雷氏夹膨胀值测定仪：标尺最小刻度0.5㎜。9、秒表：分度值1s。1、水泥标准稠度用水量（1）实验原理：1、水泥试样应充分拌匀，通过0.9㎜方孔筛并记录筛余物情况，但要防止过筛时混进其它水泥。2、试验用水必须是洁净的淡水，如有争议时可用蒸馏水。（2）实验数据及结果不变水量法用水量W（mL）142.5ml试锥沉入值S（mm）(28±2)mm标稠用水量P（%）P=33.4—0.185SP=33.4-0.185S2、水泥凝结时间测定（1）实验原理：GB／Tl346—2001《水泥标准稠度用水量·凝结时间·安定性检验方法))，等效采用ISO9597：1989。在本标准中规定：水泥标准稠度用水量的测定方法以试杆法为标准法，以试锥法作为代用法，当两种检验方法结果发生争议时，以试杆法为准。（2）实验数据及结果凝结时间初凝时间：46min终凝时间：385min第2部分：水泥胶砂强度检验1、实验依据：1、本方法为40mm×40mm×160mm棱柱实体的水泥抗压强度和抗折强度测定。2、试体是由按质量计的一份水泥、三份中国ISO标准砂，用0.5的水灰比拌制的一组塑性胶砂制成。3、胶砂用行星搅拌机搅拌，在振实台上成型。4、试体连模一起在湿气中养护24h,然后脱模在水中养护至强度试验。5、到试验龄期时将试体从水中取出，先进行抗折试验，折断后每截在进行抗压强度试验。2、实验仪器、设备：金属丝网试验筛应符合GB/T6003要求。行星搅拌机，应符合JC/T681要求。试模由三个水平是模槽组成，可同时成型三条截面为40mm×40mm×160mm的棱形试体，其材质和尺寸应符合JC/T726要求。在组装备用的干净模型时，应用黄干油等密封材料涂覆模型的外接缝。拭模的内表面应涂上一薄层模型油或机油。成型操作时，应在拭模上面加有一个壁高20mm是金属模套。一个播料器和一金属刮平尺。振实台应符合JC/T682要求。抗折强度试验机应符合JC/T724要求。抗压强度试验机。3、实验数据及结果材料用量（g）水泥标准砂水4501350225龄期28天抗折强度试件编号123强度，MPa32.532.332代表值，MPa（计算方法见PPT）30抗压强度试件编号123456破坏荷载（Fi），kN828.5847.2806.0834.1816.7821.2强度（Ri），MPa（Ri=Fi×1000/A，其中A=1600mm2）36.837.735.936.135.636.9代表值，MPa（计算方法见PPT）36.8水泥检验项目合格性评定：（1）水泥的凝结时间是否符合要求，是如何判定的？GB/T1346-2011试验初凝不少于45min终凝时间不大于600分钟（2）水泥胶砂强度是否符合要求，是如何判定的？水泥的胶砂强度检验必须符合要求，检验合格此批水泥才能出厂.判定：水泥胶砂强度是否符合要求即检验结果是否符合规定值，符合规定值就为合格水泥，否则就只能降低等级或为不合格水泥。检验水泥强度的目的：1...
