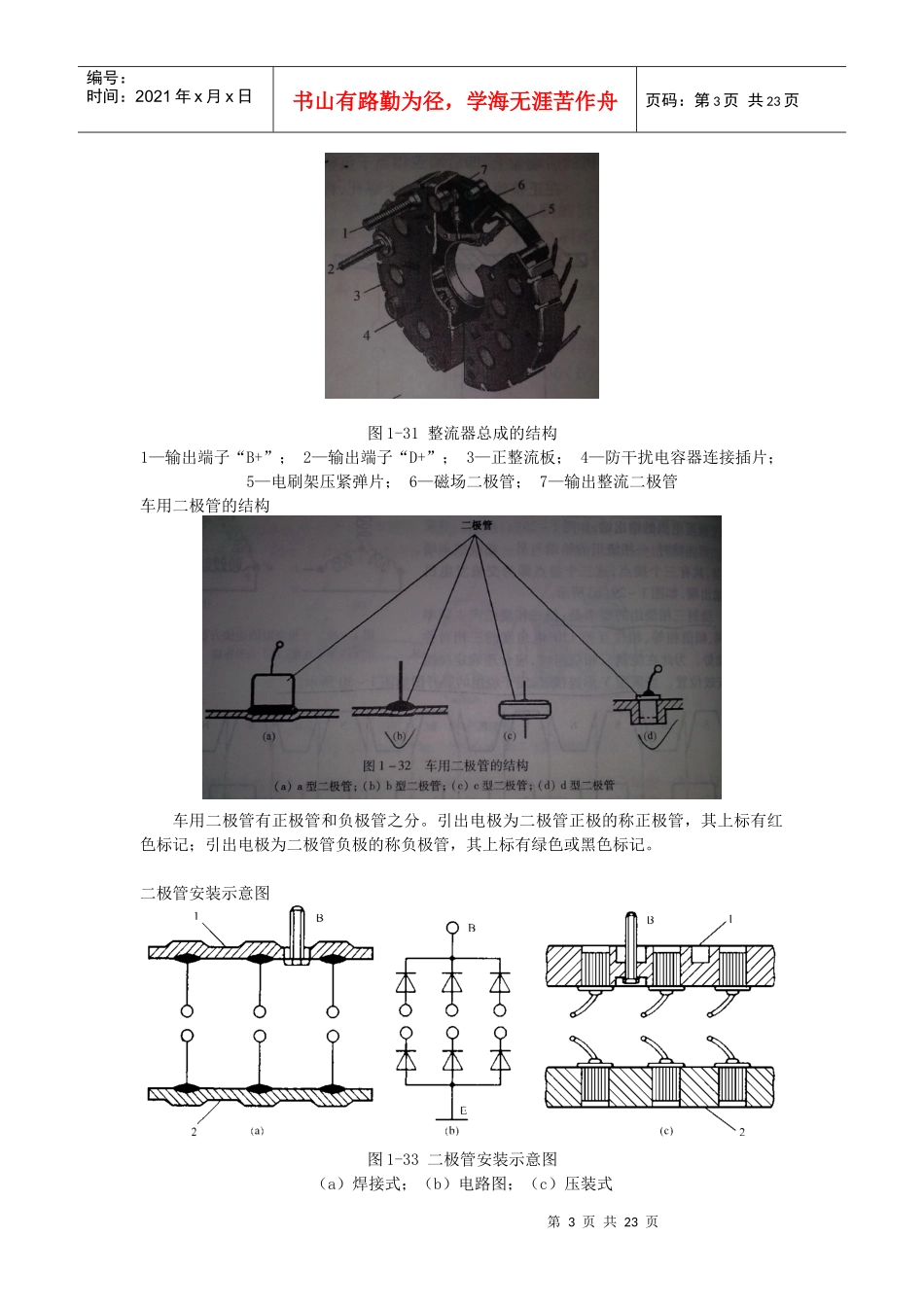

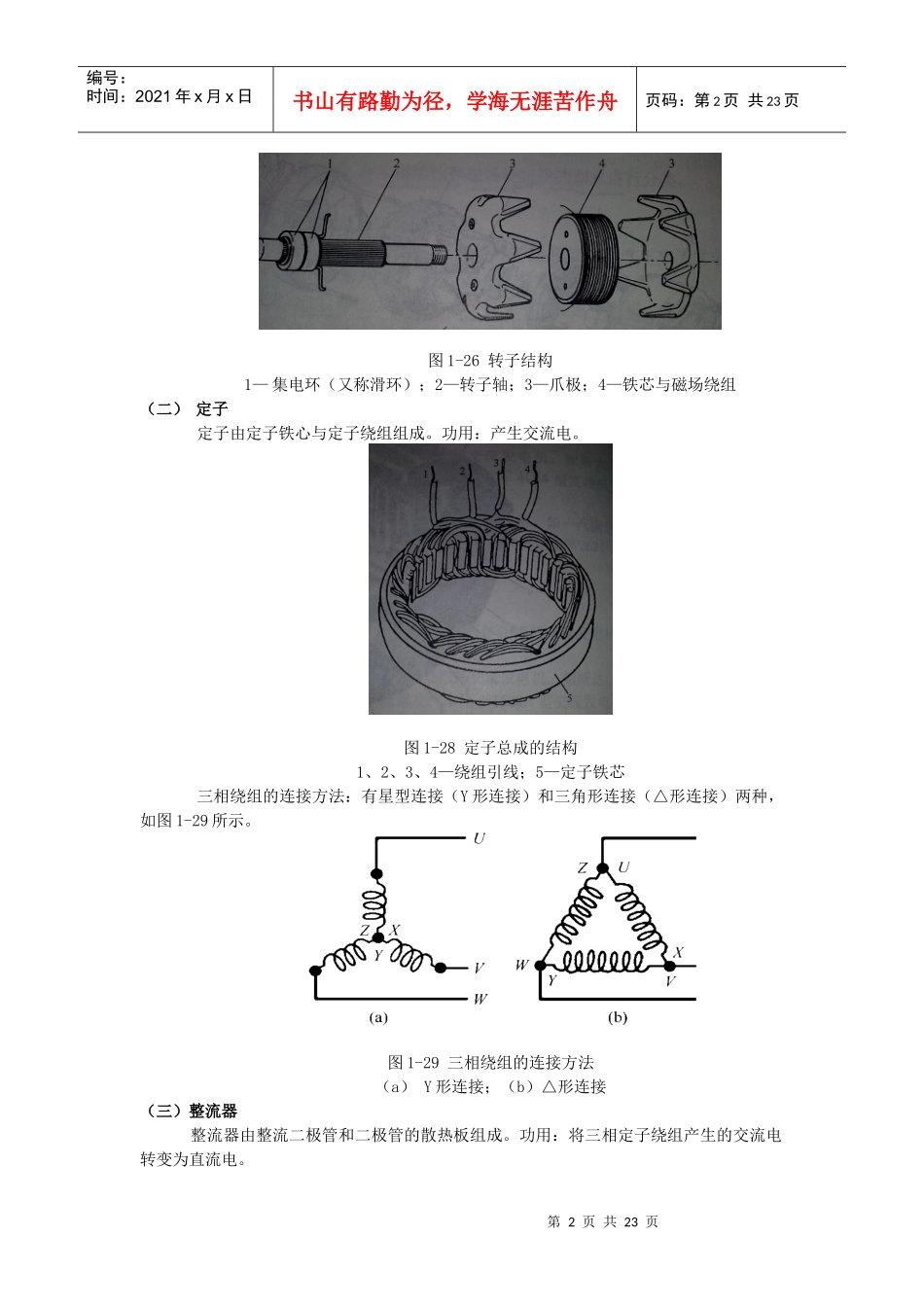

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页《汽车电器设备与维修》小总结第五节交流发电机的分类与构造二、交流电发电机结构图1-24整体式交流发电机零部件组成1—抗干扰电容；2—集成电路调机器与电刷组件总成；3—电刷端盖；4—整流器总成；5—转子总成；6—定子总成；7—驱动端盖；8—风扇；9—驱动带轮其中定子、转子、整流器和端盖四部分是交流发电机的基本结构。（一）转子转子由两块爪极、磁场绕组、铁心和集电环组成。功用：产生磁场。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页图1-26转子结构1—集电环（又称滑环）；2—转子轴；3—爪极；4—铁芯与磁场绕组（二）定子定子由定子铁心与定子绕组组成。功用：产生交流电。图1-28定子总成的结构1、2、3、4—绕组引线；5—定子铁芯三相绕组的连接方法：有星型连接（Y形连接）和三角形连接（△形连接）两种，如图1-29所示。图1-29三相绕组的连接方法（a）Y形连接；（b）△形连接（三）整流器整流器由整流二极管和二极管的散热板组成。功用：将三相定子绕组产生的交流电转变为直流电。第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页图1-31整流器总成的结构1—输出端子“B+”；2—输出端子“D+”；3—正整流板；4—防干扰电容器连接插片；5—电刷架压紧弹片；6—磁场二极管；7—输出整流二极管车用二极管的结构车用二极管有正极管和负极管之分。引出电极为二极管正极的称正极管，其上标有红色标记；引出电极为二极管负极的称负极管，其上标有绿色或黑色标记。二极管安装示意图图1-33二极管安装示意图（a）焊接式；（b）电路图；（c）压装式第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页1—正整流板；2—负整流板（四）端盖与电刷组件端盖：交流发电机的前后端盖均用铝合金压铸或砂模铸造而成，采用铝合金材料的主要目的是减少漏磁。电刷组件：电刷（要求导电性好且摩擦系数小）是用铜粉和石墨模压而成；电刷架用酚醛玻璃纤维塑料模压而成。图1-35电刷组件1—电刷架；2、4—“磁场”端子；3—电刷与电刷弹簧图1-36交流发电机的搭铁型式(a)内搭铁型交流发电机；（b）外搭铁型交流发电机三、交流发电机的型号（P40）第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页例：JF152:表示电压等级为12V，电流等级为大于50~59A，第二次设计的普通交流发电机。第六节交流发电机的工作原理一、发电原理图1—38交流发电机的磁路1—铁芯；2—磁场绕组；3、6—极爪；4—定子铁芯；5—三相绕组；7—漏磁；8—转子轴当点火开关接通时，磁场绕组中有电流（称为磁场电流）通过，磁场电流在转子铁芯中就会产生轴向磁通，其磁通为铁芯→N极→转子与定子间的气隙→定子→定子与转子间的气隙→S极→铁芯，如图1—38所示。转子转动，与定子形成相对运动，使定子绕组切割转子形成的磁场发电。转子磁极制作成鸟嘴形，可使定子绕组感应产生的交流电动势近似于正弦曲线波形。第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页图1-39交流发电机的工作原理（a）汽车交流发电机电路；（b）感应电动势输出波形二、整流原理整流：利用二极管的单向导电特性，把交流电变为直流电。图1-41三相桥式整流电路及电压波形（a）整流电路；（b）绕组电压波形；（c）整流电压波形第七节交流发电机的工作特性汽车交流发电机的使用条件与一般工业用交流发电机的最大区别是：转速变化范围很大（0~18000r/min），因此其工作特性的表示方法与工业用交流发电机有所不同。注意：为防止调节器工作对发电机输出电流产生影响，将12V发电机的试验电压规定为13.5V；24V发电机规定为27V。图1-43所示为交流发电机的输出特性曲线。第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页图1-43交流发电机的输出特性由特性曲线I=f（n）可以看...
