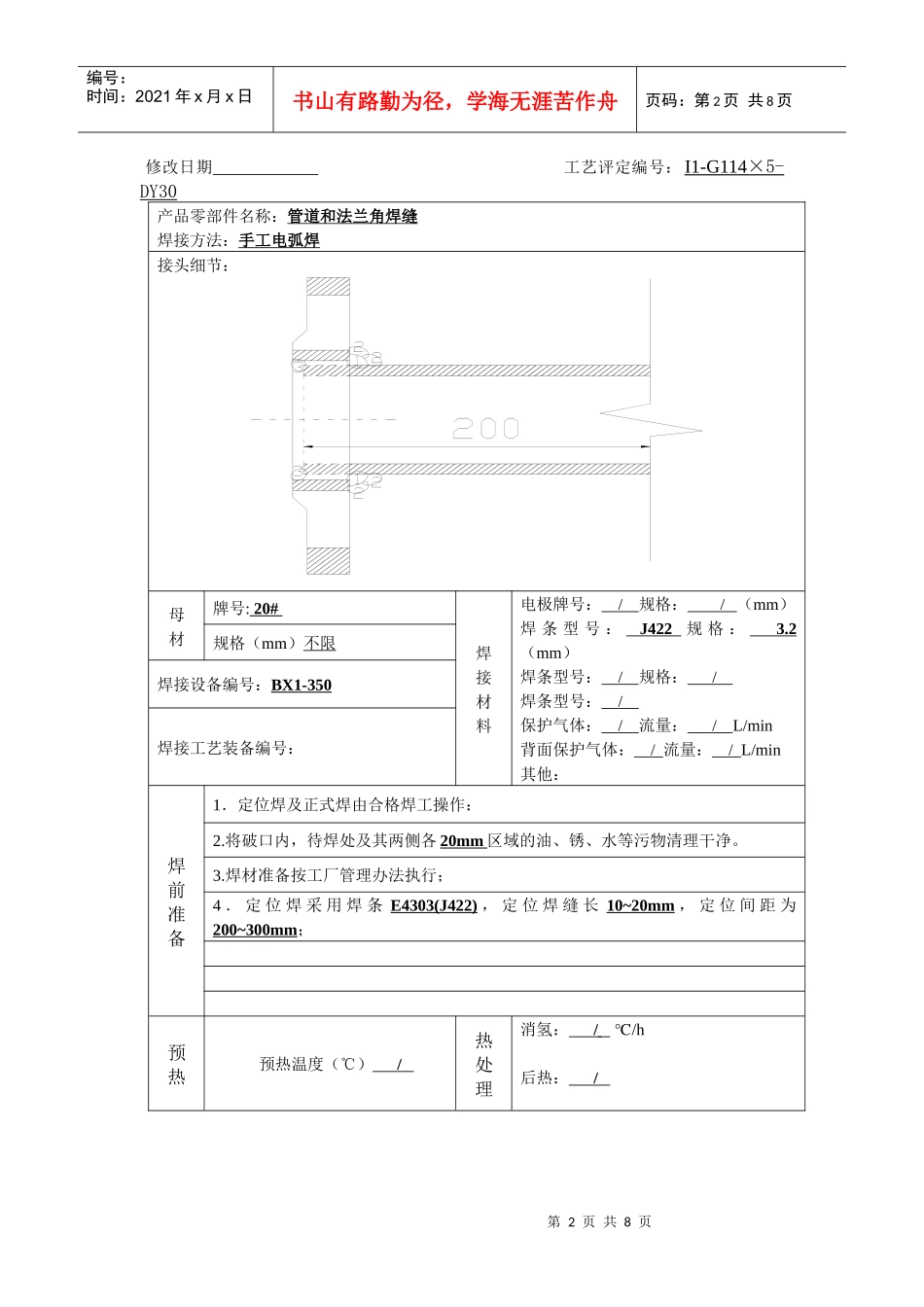

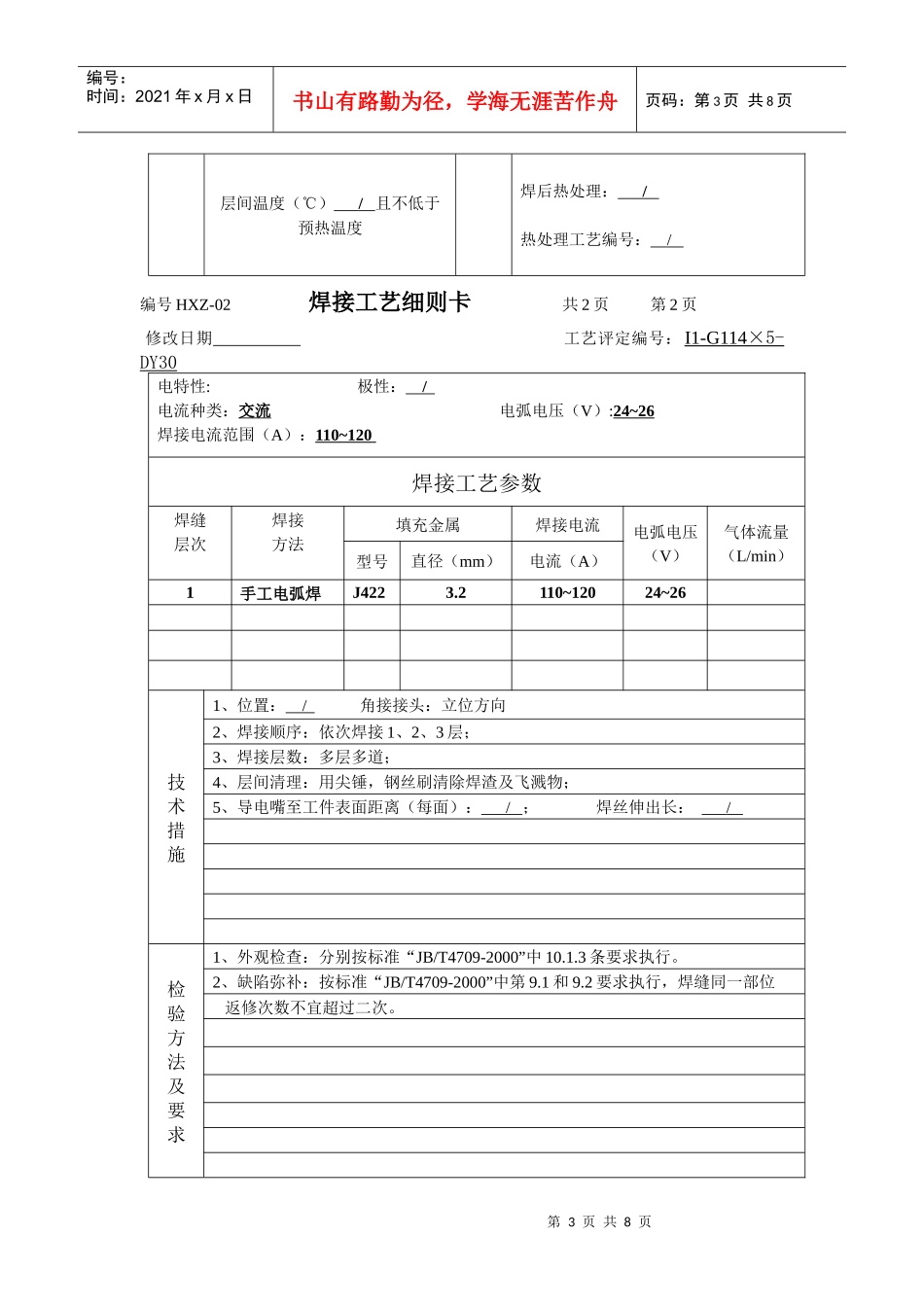

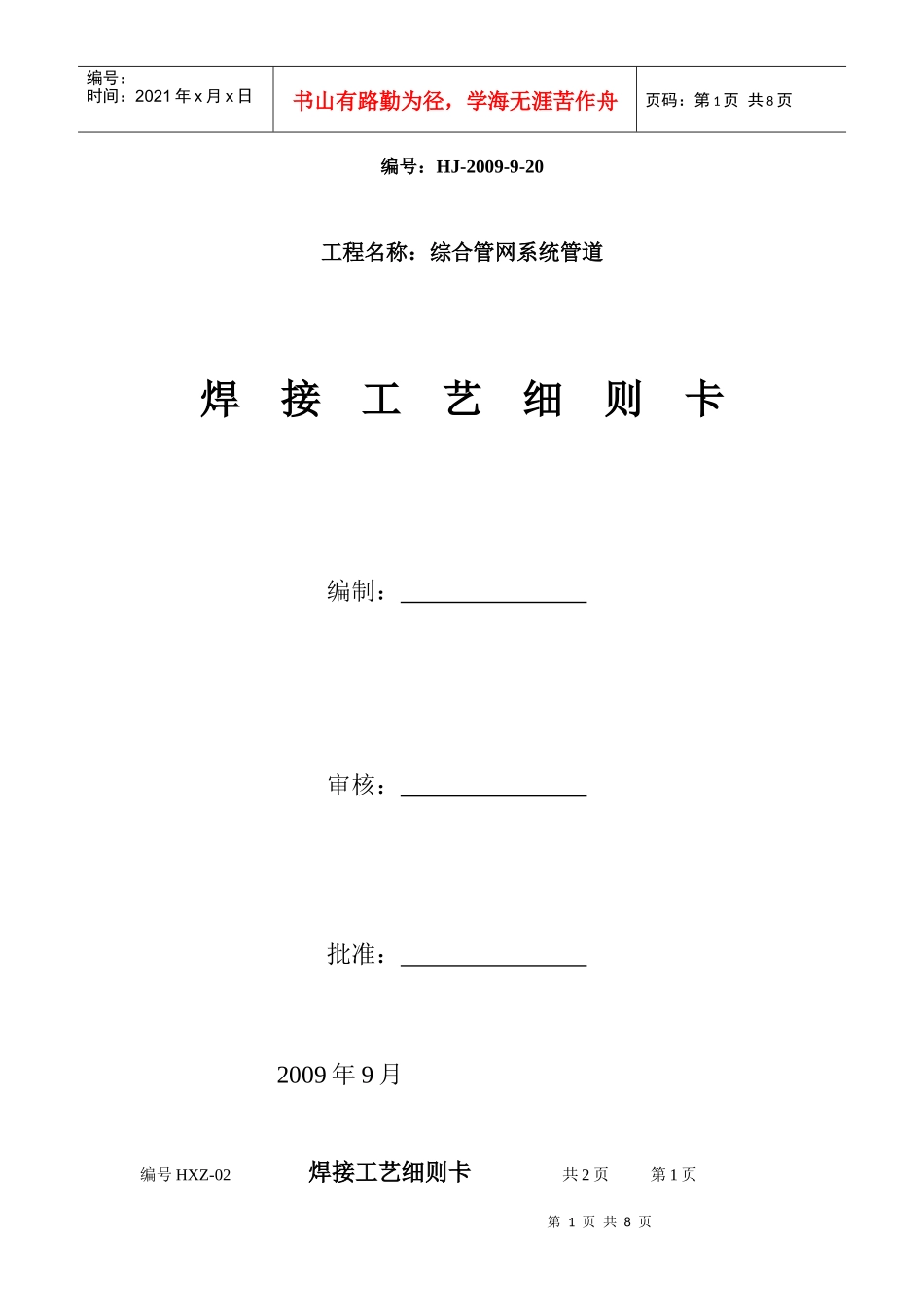

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页编号：HJ-2009-9-20工程名称：综合管网系统管道焊接工艺细则卡编制：审核：批准：2009年9月编号HXZ-02焊接工艺细则卡共2页第1页第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页修改日期工艺评定编号：I1-G114×5-DY30产品零部件名称：管道和法兰角焊缝焊接方法：手工电弧焊接头细节：母材牌号:20#焊接材料电极牌号：/规格：/（mm）焊条型号：J422规格：3.2（mm）焊条型号：/规格：/焊条型号：/保护气体：/流量：/L/min背面保护气体：/流量：/L/min其他：规格（mm）不限焊接设备编号：BX1-350焊接工艺装备编号：焊前准备1．定位焊及正式焊由合格焊工操作：2.将破口内，待焊处及其两侧各20mm区域的油、锈、水等污物清理干净。3.焊材准备按工厂管理办法执行；4．定位焊采用焊条E4303(J422)，定位焊缝长10~20mm，定位间距为200~300mm；预热预热温度（℃）/热处理消氢：//h℃后热：/第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页焊后热处理：/热处理工艺编号：/层间温度（℃）/且不低于预热温度编号HXZ-02焊接工艺细则卡共2页第2页修改日期工艺评定编号：I1-G114×5-DY30电特性:极性：/电流种类：交流电弧电压（V）:24~26焊接电流范围（A）：110~120焊接工艺参数焊缝层次焊接方法填充金属焊接电流电弧电压（V）气体流量（L/min）型号直径（mm）电流（A）1手工电弧焊J4223.2110~12024~26技术措施1、位置：/角接接头：立位方向2、焊接顺序：依次焊接1、2、3层；3、焊接层数：多层多道；4、层间清理：用尖锤，钢丝刷清除焊渣及飞溅物；5、导电嘴至工件表面距离（每面）：/；焊丝伸出长：/检验方法及要求1、外观检查：分别按标准“JB/T4709-2000”中10.1.3条要求执行。2、缺陷弥补：按标准“JB/T4709-2000”中第9.1和9.2要求执行，焊缝同一部位返修次数不宜超过二次。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页编制日期校队日期批准（总工程师）日期中国建筑第七工程局焊接工艺评定报告评定项目:SMAW-I-5FG-4/114/-F320#φ114*4mm适用范围厚度3.5-10mm直径不限评定报告编号:I1-G114×5-DY30评定日期:2009-9-20备案号:B-139批准:______________________第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页焊接工艺评定报告共3页第1页单位名称：河南九冶建设有限公司实验室焊接工艺评定报告编号：I1-G114×5-DY30焊接工艺指导书编号：2DS-09-09焊接方法：手工电弧焊机械化程度（手工、半自动、自动）：手工接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度）母材材料标准：GB/T8163-1999钢号：20#类-组别号：I-1与类、组别号：I-1相焊厚度：5mm直径：ø114mm其他：/焊后热处理：/热处理温度（℃）：/保温时间（h）：/保护气体：/气体：/混合比：/流量：/保护气体：/尾部气体：/背面保护气：/填充金属焊材标准：GB/T5117-1995焊材牌号：E4303焊材规格：ø3.2mm焊缝金属厚度：5mm其他：/电特性电流种类：/极性：/钨极尺寸：/焊接电流：/电弧电压：/焊接位置：技术措施：第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页对接焊缝位置：/方向：（向上）角焊缝位置：水平固定向上方向：（向上-向下）焊接速度（cm/min）：/摆动或不摆动：摆动预热：预热温度（℃）：/层间温度（℃）：/其他：/多道焊或单道焊（每面）：多层多丝焊或单丝焊：/其他：/焊接工艺评定报告共3页第2页拉伸试验试验报告编号：09HFGY123试样编号试样宽度（mm）试样厚度（mm）横截面积（㎡）断裂载荷（kv）抗拉强度（Mpa）断裂部位和特点1255125520母材2255125490母材弯曲试验试验报告编号：09HFGY123试样编号试样类型试样厚度（mm）弯心直径（mm）弯曲角度（°）试验结果1面弯535360合格2面弯535360合格3背弯535360合格4背弯535360合格冲击试验试验报告编号：第7页共8页...
