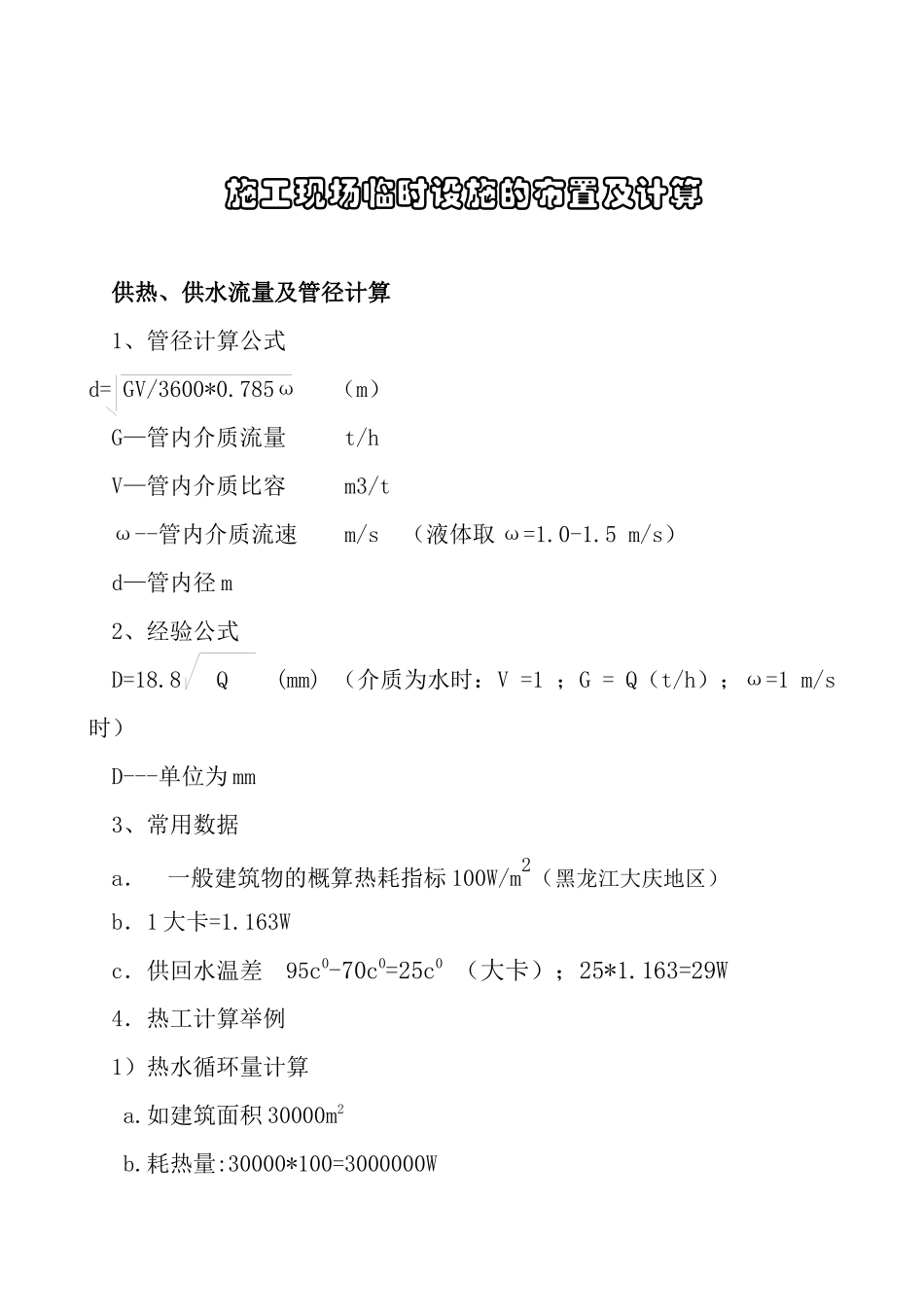

施工现场临时设施的布置及计算供热、供水流量及管径计算1、管径计算公式d=GV/3600*0.785ω（m）G—管内介质流量t/hV—管内介质比容m3/tω--管内介质流速m/s（液体取ω=1.0-1.5m/s）d—管内径m2、经验公式D=18.8Q(mm)（介质为水时：V=1；G=Q（t/h）；ω=1m/s时）D---单位为mm3、常用数据a．一般建筑物的概算热耗指标100W/m2（黑龙江大庆地区）b．1大卡=1.163Wc．供回水温差95c0-70c0=25c0（大卡）；25*1.163=29W4．热工计算举例1）热水循环量计算a.如建筑面积30000m2b.耗热量:30000*100=3000000WC.每小时热水循环量：3000000W÷29W=103181kg/h=103t/h2）管径选择d=GV/3600*0.785ω（m）=103/3600*0.785*1=0.191m≈DN2003）热水循环泵选用：单吸立式热水循环泵3台（Q=70m2/h，H=60mDN150两用一备）施工临时供电计算P计=1.1（K1ΣP0+K2Σpa+K3ΣPb）P计-----计算用电量1.1------用电不均衡系数ΣP0------施工用电设备额定用量Σpa----室内照明设备额定用量之和ΣPb----室外照明设备额定用量之和K1-------全部施工用电设备同时使用系数，总数10台以内时，K1=0.75；10~30台时，K1=0.7；30台以上时，K1=0.6；K2-------室内照明设备同时使用系数，取K2=0.8；K3------室内照明设备同时使用系数，取K3=1.0。一般建筑工地多采取单班制作业，少数为工序配合需要或抢工期采取两班制作业。因此，综合考虑施工用电约占总用电量的90%，室内外照明用电约占10%，则上式可进一步简化为：P计=1.1（K1ΣP0+0.1P计）=1.24K1ΣP02.变压器用量的计算工地附近有10KV或6KV高压电源，可设变压器降至380/200V，有效供电半径一般在500m内，大型工地可在几处设变压器（变电所）。需要变压器容量可按下式计算：P变=1.05P计=1.4P计COSΦP变----变压器容量（KVA）1.05-----功率损失系数COSΦ---用电设备功率因数，一般工地取0.75求得P变值，可查变压器、额定容量表施工机具电动机额定容量表机具名称额定功率（kW）单斗挖掘机W1-50单斗挖掘机W1-100单斗挖掘机W-4推土机TZ-100蟹斗挖掘机A12-201蛙式夯实机（HW01~HW20）振动夯土机YZ-380A2//水泵C-2034//水泵C-204建筑师I型塔式起重机（2~6t）红旗II型塔式起重机（1~2t）QT1-6型塔式起重机（6t）QT60/80型塔式起重机（3~8t）QT20型塔式起重机（20t）自升塔式起重机（3~4t）附着式塔式起重机（10t）TQC-6型高塔起重机（6t）1~1.5t单筒卷扬机3-.5t慢速卷扬机轻便卷扬机（自制）500L混凝土搅拌机5510025010033~1.541.57.234.519.542.548100.535.772.543.5.5~11.07.5~11.02.87.3机具名称额定功率（kW）325~400L砼搅拌机200~325L砂浆搅拌机强制式搅拌机J4—375灰浆泵（1~6m3/h）插入式振捣器外附振捣器HZ2-4~HZ2-20C—250型喷浆机水磨石磨光机钢筋切断机钢筋调直切断机钢筋切断机钢筋弯曲机交流电弧焊机直流电弧焊机AX4-300-1手动进料木工圆齿锯普通木工带锯机单面木工压刨床木工平刨床单头直榫开榫机立式单轴木工台钻自动磨锯机5.5~11.01.2~6.0101.2~6.02.20.5~2.21.51.77.59.22.22.221KVA103~4.520~47.58~10.12.8~4.01.51.11.1~4.8配电变压器产品技术参数型号额定容量（KVA）额定电压（KV）外形尺寸（mm）长*宽*高总重（kg）高压低压SJ-10/6SJ-10/10SJ-20/6SJ-20/10SJ-30/6SJ-30/10SJ-50/6SJ-50/10SJ-75/6SJ-75/10SJ-100/6SJ-100/10SJ-135/10SJ-180/6SJ180/10SJ-240/6SJ-240/10SJ-320/6SJ-320/10SJ-420/10SJ-420/10SJ-560/10SJ-560/10SJ-750/10SJ-750/10SJ-1000/10SJ-1000/10SJ-1800/10SJ-1800/10SJ-2400/10SJ-3200/6101020203030505075751001001351801802402403203204204205605607507501000100018001800240032003；3.15；6；6.3103；3.15；6；6.3103；3.15；6；6.3103；3.15；6；6.3103；3.15；6；6.3103；3.15；6；6.310103；3.15；6；6.3103；3.15；6；6.3103；3.15；6；6.3103；3.15；6；6.3103；3.15；6；6.3103；3.15；6；6.30.40.40.40.40.40.40.40.40.40.40.40.40.40.40.40.40.40.40.40.43；3.15；60.43；3.15；60.43；3.15；60.43；3.15；60.46.3；3.156.3；3.153.15895*450*937895*450*952985*450*976985*450*9761000*745*10211000*745*10211060*765*10371060*7...
