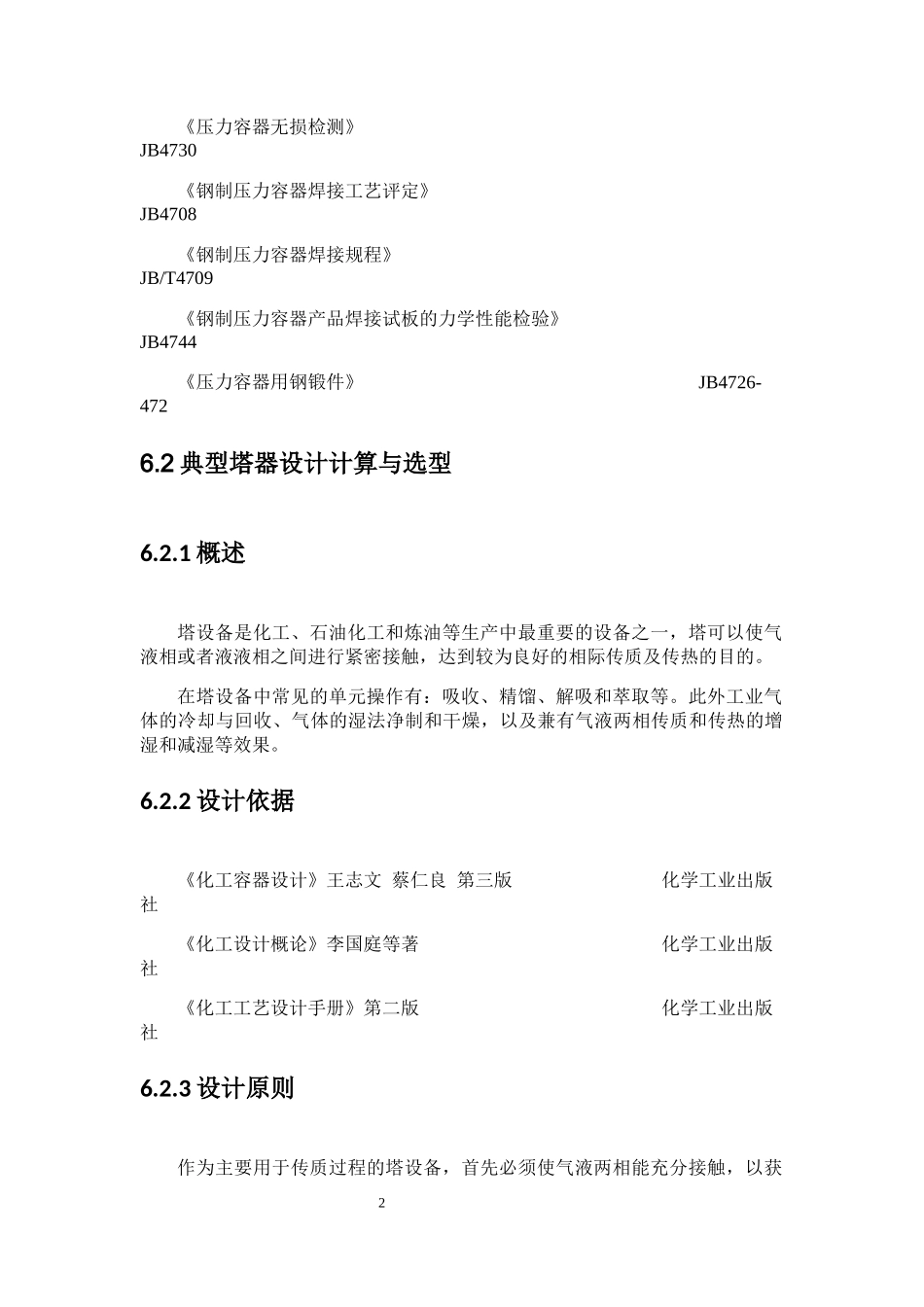

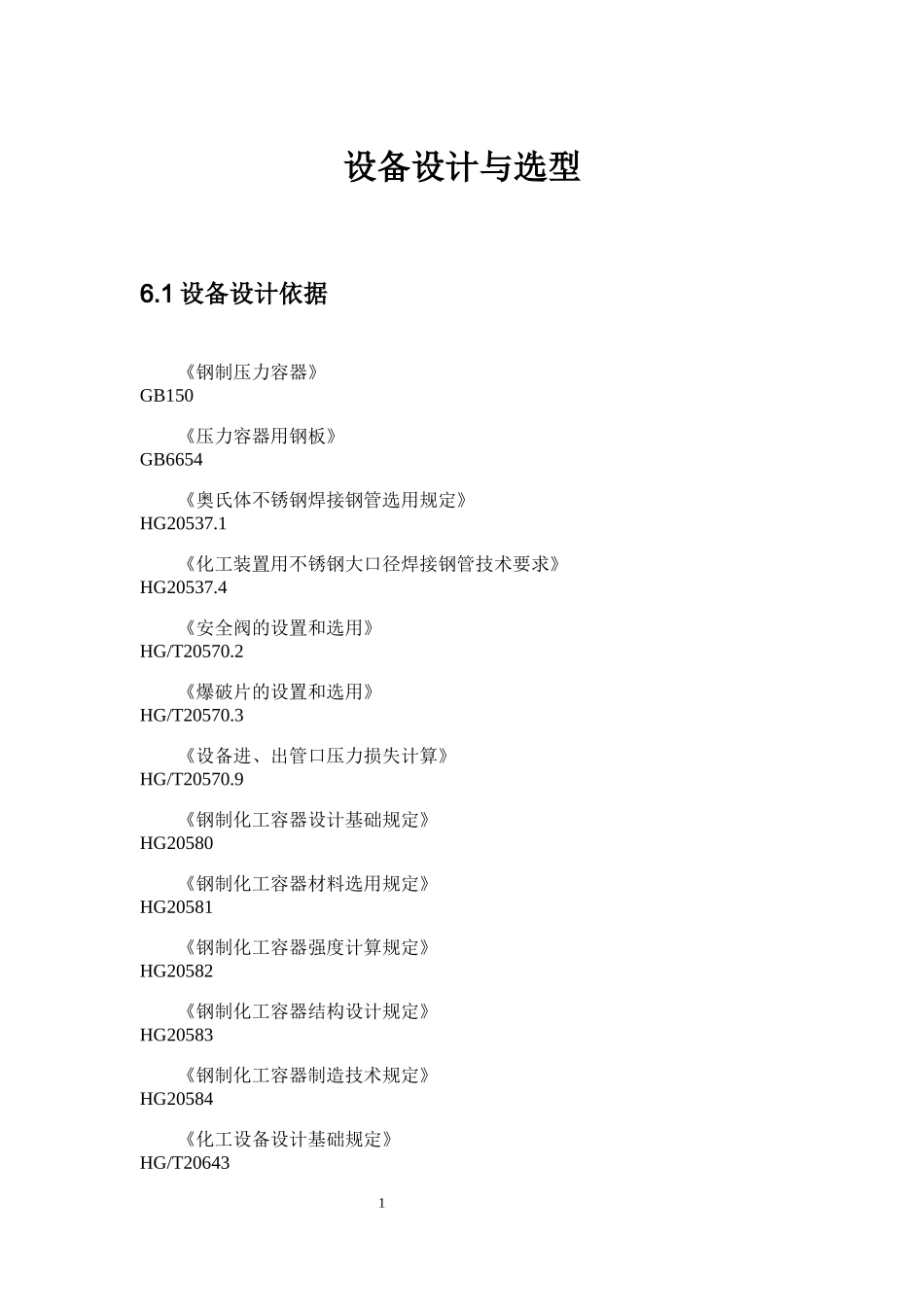

1设备设计与选型6.1设备设计依据《钢制压力容器》GB150《压力容器用钢板》GB6654《奥氏体不锈钢焊接钢管选用规定》HG20537.1《化工装置用不锈钢大口径焊接钢管技术要求》HG20537.4《安全阀的设置和选用》HG/T20570.2《爆破片的设置和选用》HG/T20570.3《设备进、出管口压力损失计算》HG/T20570.9《钢制化工容器设计基础规定》HG20580《钢制化工容器材料选用规定》HG20581《钢制化工容器强度计算规定》HG20582《钢制化工容器结构设计规定》HG20583《钢制化工容器制造技术规定》HG20584《化工设备设计基础规定》HG/T2064321《压力容器无损检测》JB4730《钢制压力容器焊接工艺评定》JB4708《钢制压力容器焊接规程》JB/T4709《钢制压力容器产品焊接试板的力学性能检验》JB4744《压力容器用钢锻件》JB4726-4726.2典型塔器设计计算与选型6.2.1概述塔设备是化工、石油化工和炼油等生产中最重要的设备之一，塔可以使气液相或者液液相之间进行紧密接触，达到较为良好的相际传质及传热的目的。在塔设备中常见的单元操作有：吸收、精馏、解吸和萃取等。此外工业气体的冷却与回收、气体的湿法净制和干燥，以及兼有气液两相传质和传热的增湿和减湿等效果。6.2.2设计依据《化工容器设计》王志文蔡仁良第三版化学工业出版社《化工设计概论》李国庭等著化学工业出版社《化工工艺设计手册》第二版化学工业出版社6.2.3设计原则作为主要用于传质过程的塔设备，首先必须使气液两相能充分接触，以获32得较高的传质效率。此外，为满足工业生产的需要，塔设备还得考虑下列各项要求：（1）生产能力大。在较大的气（汽）液流速下，仍不致发生大量的雾沫夹带、拦液、或液泛等破坏正常操作的现象；（2）操作稳定、弹性大。当塔设备的气（汽）液负荷量有较大波动时，仍能在较高的传质效率下进行稳定的操作，并且塔设备应保证能长期稳定操作；（3）流体流动的阻力小，即流体通过塔设备的压降小。这将大大节省生产中的动力消耗，以降低正常操作费用。对于减压蒸馏操作，较大的压力降还将使系统无法维持必要的真空度；（4）结构简单、材料耗用量小，制造和安装容易。这可以减少基建过程中的投资费用；（5）耐腐蚀和不易堵塞，方便操作、调节和检修。事实上，对于现有的任何一种塔器，都不可能完全满足上述所有要求，但是我们可以在某些方面做到独特之处。以此来达到较大的生产效率，提高企业的生产效益。6.2.4塔结构尺寸确定依据塔设计依据于CAMCAD软件模拟结果。经过灵敏度分析，得出最优塔板数和回流比，然后根据塔设计标准方法计算出各个塔的塔径与塔高。6.2.5塔设备设计影响因素6.2.5.1与操作条件有关的因素（1）若气相传质阻力大（即气相控制系统，如低黏度液体的蒸馏，空气增湿等），宜采用填料塔，因填料层中气相呈湍流，液相为膜状流。反之，受液相控制的系统（如水洗），宜采用板式塔，因为板式塔中液相呈湍流，用气体在液层中鼓泡；（2）大的液体负荷系统，可选用填料塔，若用板式塔时宜选用气液并流的塔型或选用板上液流阻力较小的塔型。此外，导向筛板塔盘和多降液管筛板塔盘都能承受较大的液体负荷；（3）低的液体负荷，一般不宜采用填料塔。因为填料塔要求一定量的喷淋43密度，但网体填料能用于低液体负荷的场合；（4）液气比波动的稳定性，板式塔优于填料塔，故当液气比波动大时，选用板式塔。6.2.5.2其他因素（1）对于多种情况，塔径小于800mm时，不宜采用板式塔，宜用填料塔。对于大塔径塔设备来说，需进行加压或常压操作时，应优先选用板式塔；对于减压操作过程，宜采用新型填料；（2）一般填料塔比板式塔重；（3）大塔以填料塔造价便宜。因填料价格约与塔体的容积成正比，板式塔按单位面积计算的价格，随塔径增大而减小。6.2.6塔的分类与总体结构（1）分类①按操作压力：加压塔；常压塔；减压塔。②按单元操作：精馏塔；吸收塔；解吸塔；反应塔；干燥塔；萃取塔。③按形成相际接触界面：固定相界面；流动过程中形成相界面。④按内件结构：其中按内部结构又可分为以下两种：a．板式塔，塔内装有一定数量的塔盘，是气液接触和传质的基本构件；属逐级（板）接触的气液传质设备；气体自塔底向上以鼓...
