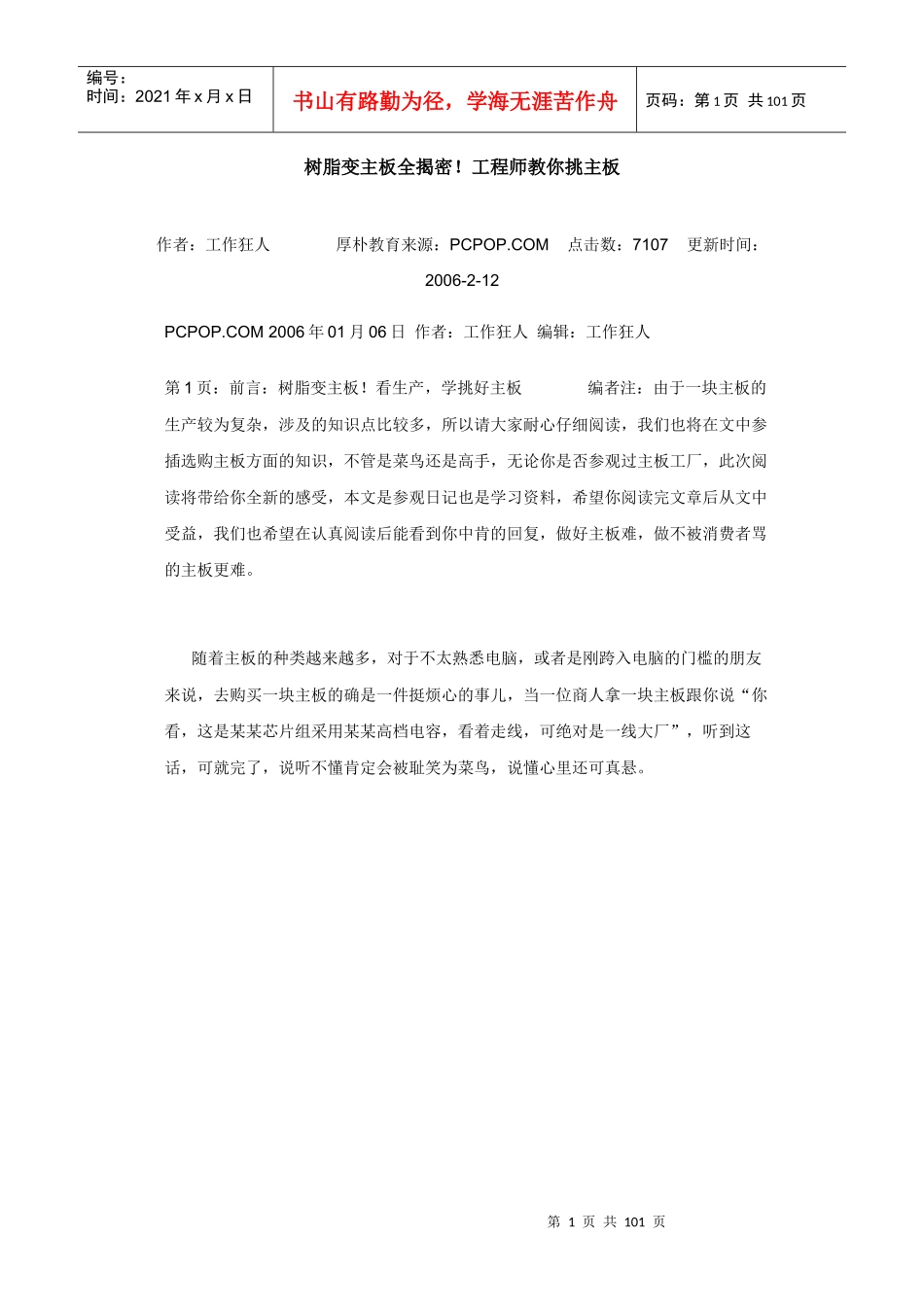

第1页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共101页树脂变主板全揭密！工程师教你挑主板作者：工作狂人厚朴教育来源：PCPOP.COM点击数：7107更新时间：2006-2-12PCPOP.COM2006年01月06日作者：工作狂人编辑：工作狂人第1页：前言：树脂变主板！看生产，学挑好主板编者注：由于一块主板的生产较为复杂，涉及的知识点比较多，所以请大家耐心仔细阅读，我们也将在文中参插选购主板方面的知识，不管是菜鸟还是高手，无论你是否参观过主板工厂，此次阅读将带给你全新的感受，本文是参观日记也是学习资料，希望你阅读完文章后从文中受益，我们也希望在认真阅读后能看到你中肯的回复，做好主板难，做不被消费者骂的主板更难。随着主板的种类越来越多，对于不太熟悉电脑，或者是刚跨入电脑的门槛的朋友来说，去购买一块主板的确是一件挺烦心的事儿，当一位商人拿一块主板跟你说“你看，这是某某芯片组采用某某高档电容，看着走线，可绝对是一线大厂”，听到这话，可就完了，说听不懂肯定会被耻笑为菜鸟，说懂心里还可真悬。第2页共101页第1页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共101页别怕，本文将带领你杀入主板工厂，通过一系列详细的主板制造流程，边看边学，这一次，小编目的就是想把你打造成硬件高手，下一次，没有谁再敢忽悠你！高手们，你也别走开，其中还有很多你不知道的秘密，本次也让你一次吃透。过去我们有看过从钢板变宝马汽车的过程，今天我们去了解树脂如何变主板。第3页共101页第2页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共101页阅读本文你将获得以下两点的增长：1、深入了解主板制造过程（好奇，主板是如何诞生的）2、学会如何在市场挑选一块出色的主板（好主板与好生产分不开）3、了解品牌与杂牌主板产品价格和性能差异（设计用料、制造工艺、检测手段带来差异）下面我们先对主板制造有一个大致的了解，这样更为方便后面的阅读。Intel、AMD处理器共存！PF88极致双子星主板－技术创新奖■主板生产概述一块主板是如何诞生的？第4页共101页第3页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共101页主板生产大致需要5个大步骤，生产组装流程如下：PCB和元器件的检验——SMT贴片生产线——DIP插件生产线——在线成品检测——包装和抽检一句话表达：一块光秃秃的PCB电路板上用SMT（SurfaceMountedTechnology表面贴装）工艺的机器将芯片全都“贴”上去，再用手把电容、CPU内存插槽通通给我安上，最后通过波峰/回流焊接工艺将每一个件牢牢固定在电路板上，于是一块主板诞生了。是不是很简单啊？带着轻松的心情一边看一边学习吧，咱们上路！第2页：工厂简介：生产主板只要五步骤？本次目标，精英主板工厂。目的地：深圳，精英主板工厂第5页共101页第4页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共101页可能很多人特别是玩家对精英主板有偏见，希望本次参观大家抱着平常的心态去看，最后看到很多也学到很多。2001年9月13日就参观过精英主板工厂，精英也又当初2001年的1500万片/年，而现在已经年突破2600万片，改变是巨大的，所以本次参观一定会让我们看到诸多的改变，过去有参观过工厂的朋友也可别走开哦。精英ECSM（ECSMANUFACTURING）主板现在有三家大型工厂，它们分别是加工加工接插件及机箱的隆腾厂（Connector/Cable），还有制造PCB板的鑫华宝讯（PCBFactory），主板的鑫茂厂（M/BFactory），而本次参观的是后两个工厂，PCB与主板的制造。第6页共101页第5页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共101页工厂地图作为全球主要的IT配件供应商之一，只有自行生产零配件，才能有效的控制成本，这就是所谓的“垂直整合”优势。节约成本无论从，工厂的成本无处鑫茂距罗湖仅40分钟路程，距龙华仅50分钟路程，距深圳国际机场仅75分钟路程，这里的主板一般通过海运及空运销往世界各地，旺季多用空运。第3页：解疑：卖得便宜，但不是“缩水”一开始我们想做一个...
