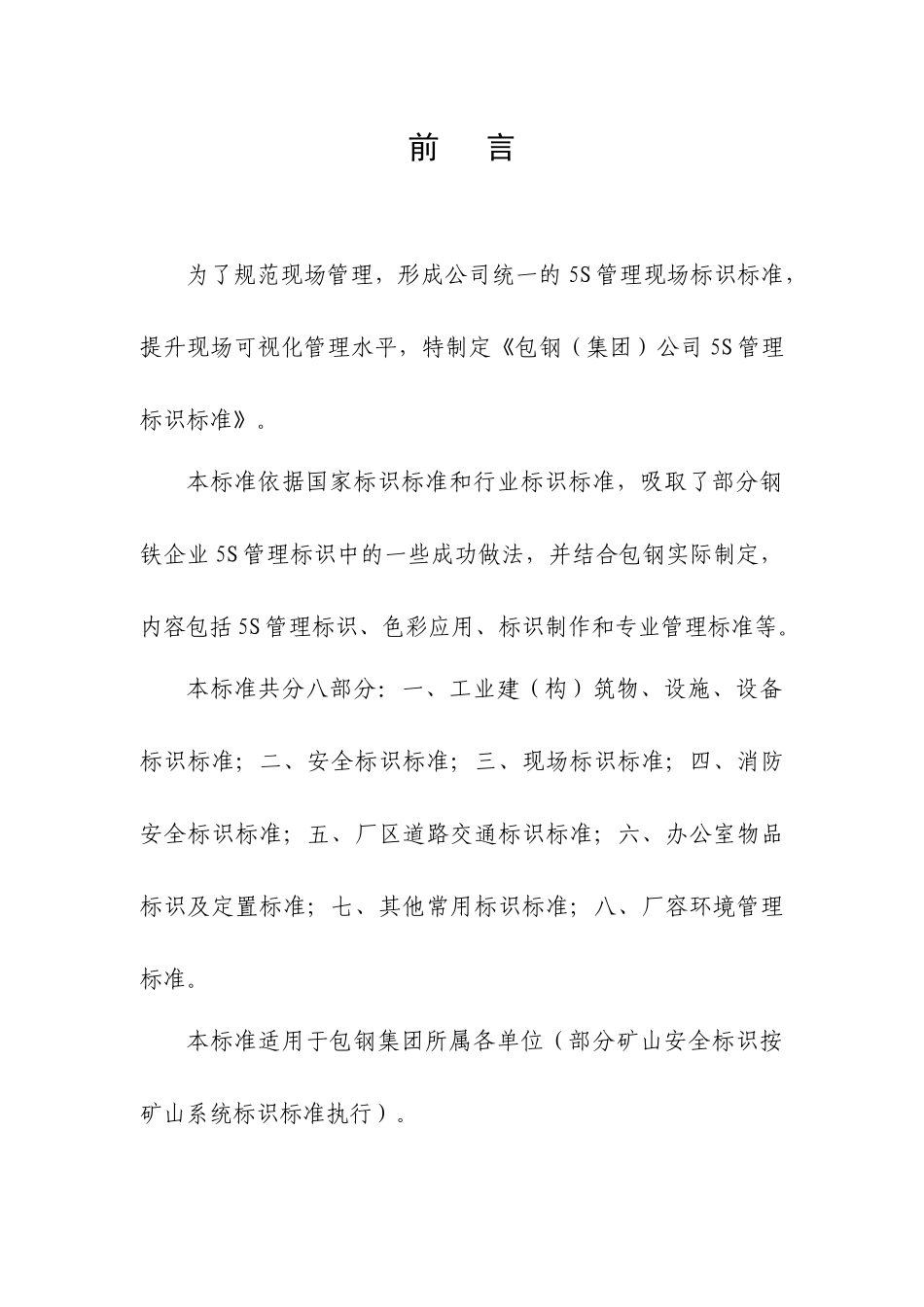

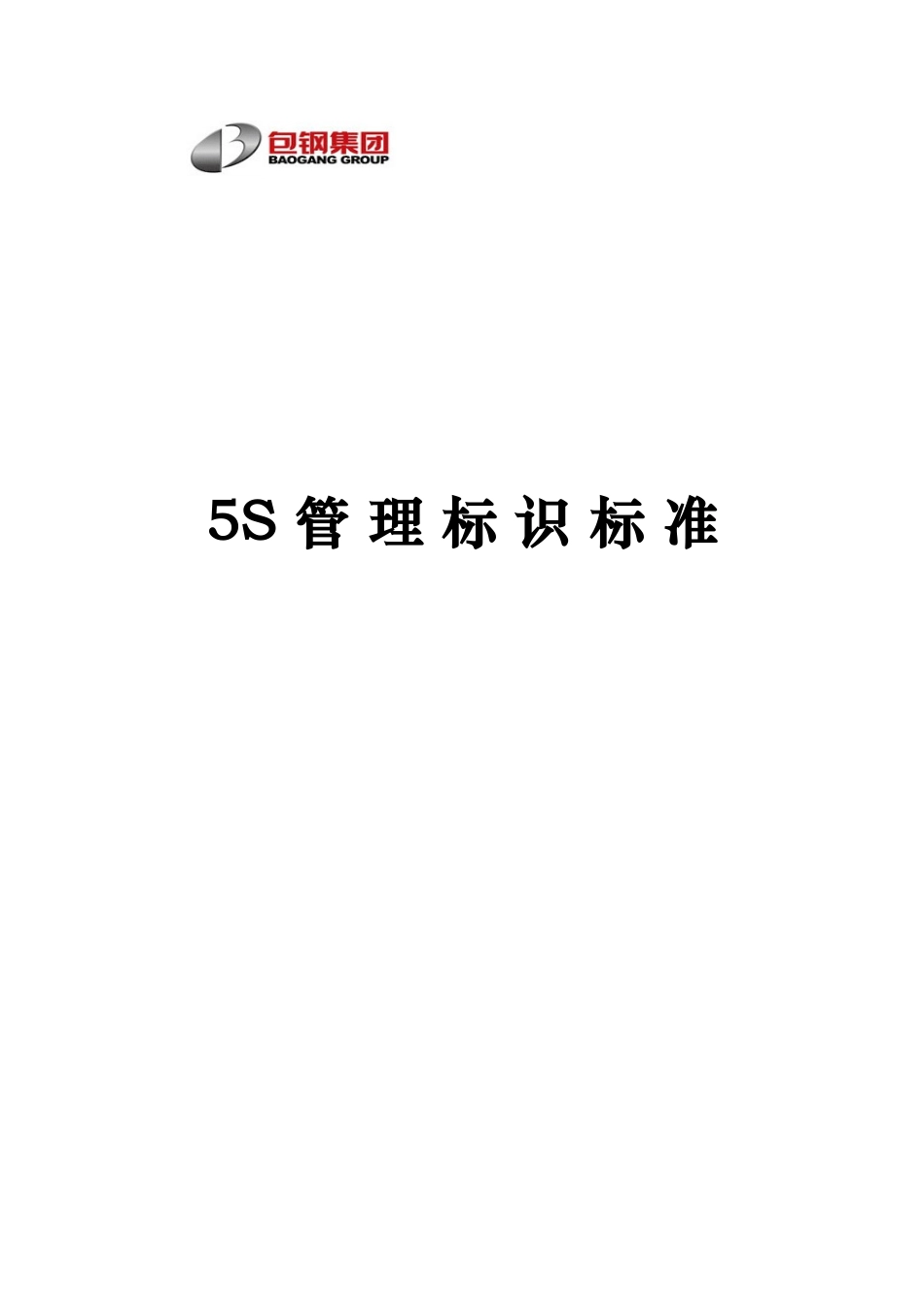

5S管理标识标准包头钢铁（集团）有限责任公司二〇一一年八月II前言为了规范现场管理，形成公司统一的5S管理现场标识标准，提升现场可视化管理水平，特制定《包钢（集团）公司5S管理标识标准》。本标准依据国家标识标准和行业标识标准，吸取了部分钢铁企业5S管理标识中的一些成功做法，并结合包钢实际制定，内容包括5S管理标识、色彩应用、标识制作和专业管理标准等。本标准共分八部分：一、工业建（构）筑物、设施、设备标识标准；二、安全标识标准；三、现场标识标准；四、消防安全标识标准；五、厂区道路交通标识标准；六、办公室物品标识及定置标准；七、其他常用标识标准；八、厂容环境管理标准。本标准适用于包钢集团所属各单位（部分矿山安全标识按矿山系统标识标准执行）。本标准在实施过程中如遇特殊问题，请及时反馈包钢（集团）公司5S管理推进办公室。IV目录第一部分工业建（构）筑物、设施、设备标识标准..................1第二部分安全标识标准.....................................................13第三部分现场标识标准.....................................................21第四部分消防安全标识标准...............................................34第五部分厂区道路交通标识标准.........................................39第六部分办公室物品标识及定置标准...................................45第七部分其他常用标识标准...............................................50第八部分厂容环境管理标准...............................................611第一部分工业建（构）筑物、设施、设备标识标准1工业建（构）筑物1.1工业建（构）筑物色彩的规定1.1.1主厂房厂房外墙面为飞机灰套紫棕色，色卡号（GSB05-1426-200176G10，GSB05-1426-200158YR03）。厂房结构为银灰色，色卡号为（GSB05-1426-200174B04）。厂房气楼颜色为橄榄灰（GSB05-1426-200180GY03）。厂房内墙面为白色（彩板厂房除外）。色卡按GB/T15608-2006《中国颜色体系》的规定执行，颜色控制范围为N9～N9.5之1间。1.1.2办公楼办公楼外墙面颜色采用主色为GSB16-1629-2003标准中SM1-0813，套色为中灰色。办公楼室内墙面及屋顶均为白色。色卡按GB/T15608-2006《中国颜色体系》的规定执行，颜色控制范围为N9～N9.5之间。1.1.3烟囱、水塔烟囱从顶部向下刷红白相间的三道红两道白。80米以下（含80米）烟囱，每道刷5米高；80米以上烟囱每道刷7米高。如图1-1所示。图1-12事故水塔椎体部分上下周长划分40等份，涂刷白蓝相间。筒体部分自顶部向下刷蓝白相间，两道蓝一道白，3-4米等分。蓝色色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的PB11。如图1-2所示：图1-21.1.4供电通风亭以临近主厂房色调为准进行涂刷。1.1.5室外钢结构及混凝土支架的颜色均为银灰色，色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的B04。1.1.6皮带通廊为飞机灰，色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的G10。1.1.7建筑物的钢、木门窗、走台、梯子、室外爬梯、室外栏3杆统一为银灰色，色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的B04；室内安全走梯、栏杆，统一为图1-3所示，间隔尺寸可根据现场实际情况和视觉效果确定；平台安全栏杆，统一为图1-4所示，黄色色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的Y08。图1-3图1-41.2工业建（构）筑物的标识工业建（构）筑物要进行功能性标识。独立的工业建（构）筑物要求标识出建（构）筑物的名称。各单位根据所示的建（构）筑4物从美学的角度来选择标牌。标牌的比例：长／宽为3／2，分为三种尺寸，分别为A类：840mm/560mm,B类：750mm/500mm,C类：450mm／300mm。例如：“包钢股份炼铁厂4号高炉炉前”的字体为华文新魏，“液压站”的字体为黑体。标识牌，蓝底配白色黑体字，白底配蓝色华文新魏体字。字号根据实际情况合理调整大小，特殊情况另说明。如图1-5所示：图1-52工业管道2.1工业管道的颜色统一规定为银灰色,色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的B04。52.2工业管道的标识2.2.1工业管道标识由色环、介质流向箭头、...
