玻璃钢防腐施工工艺及相关知识简介VIP免费

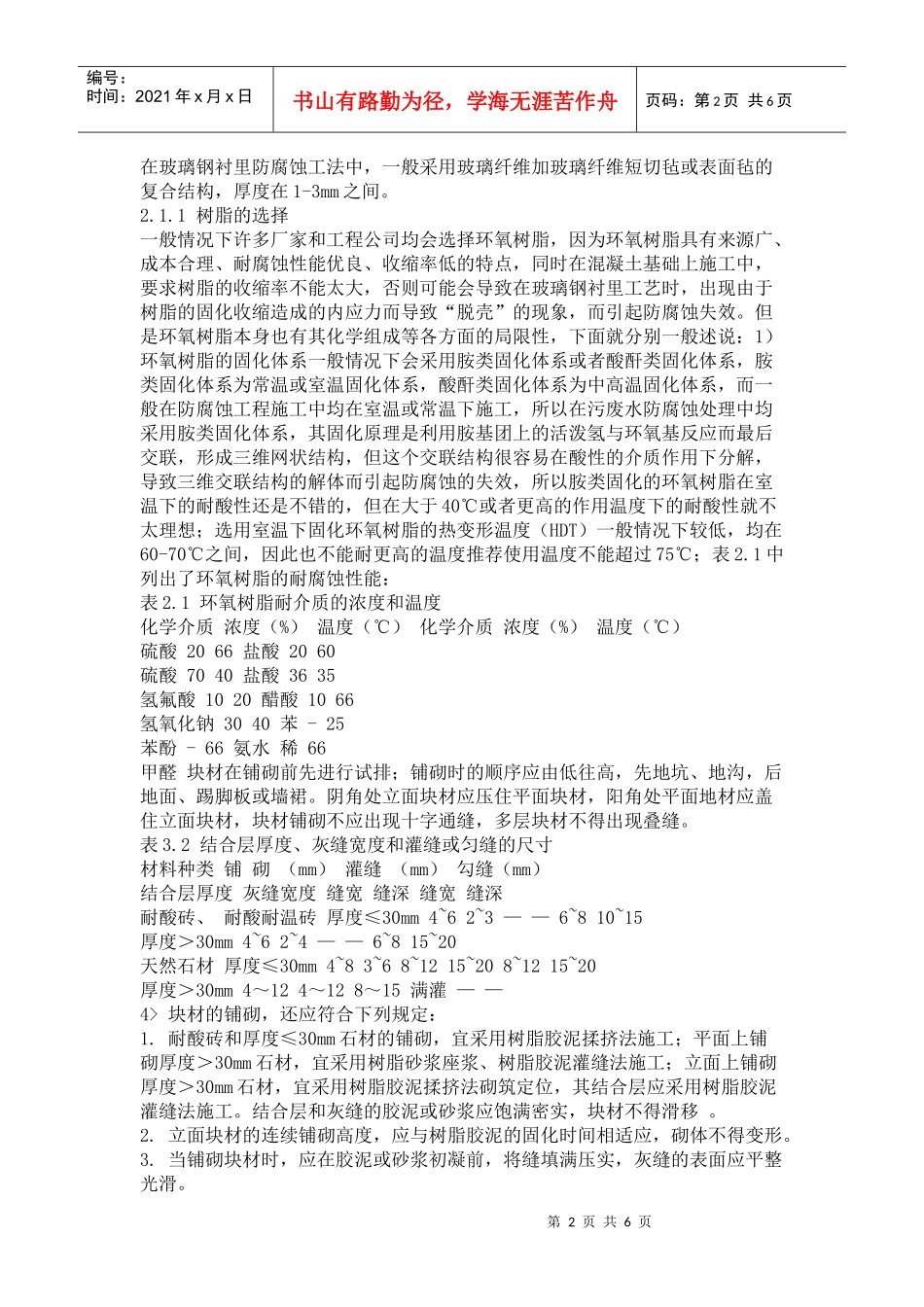

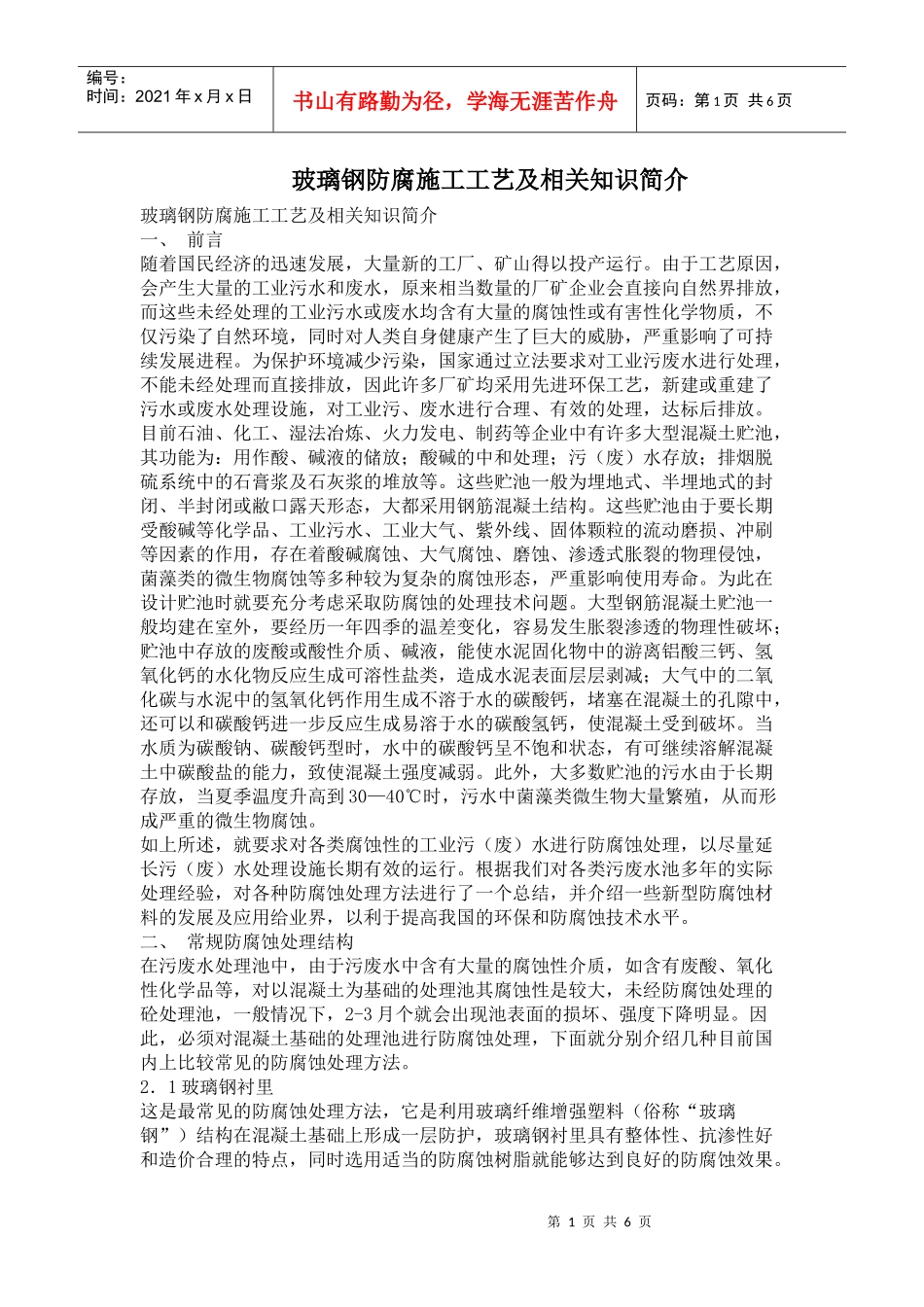

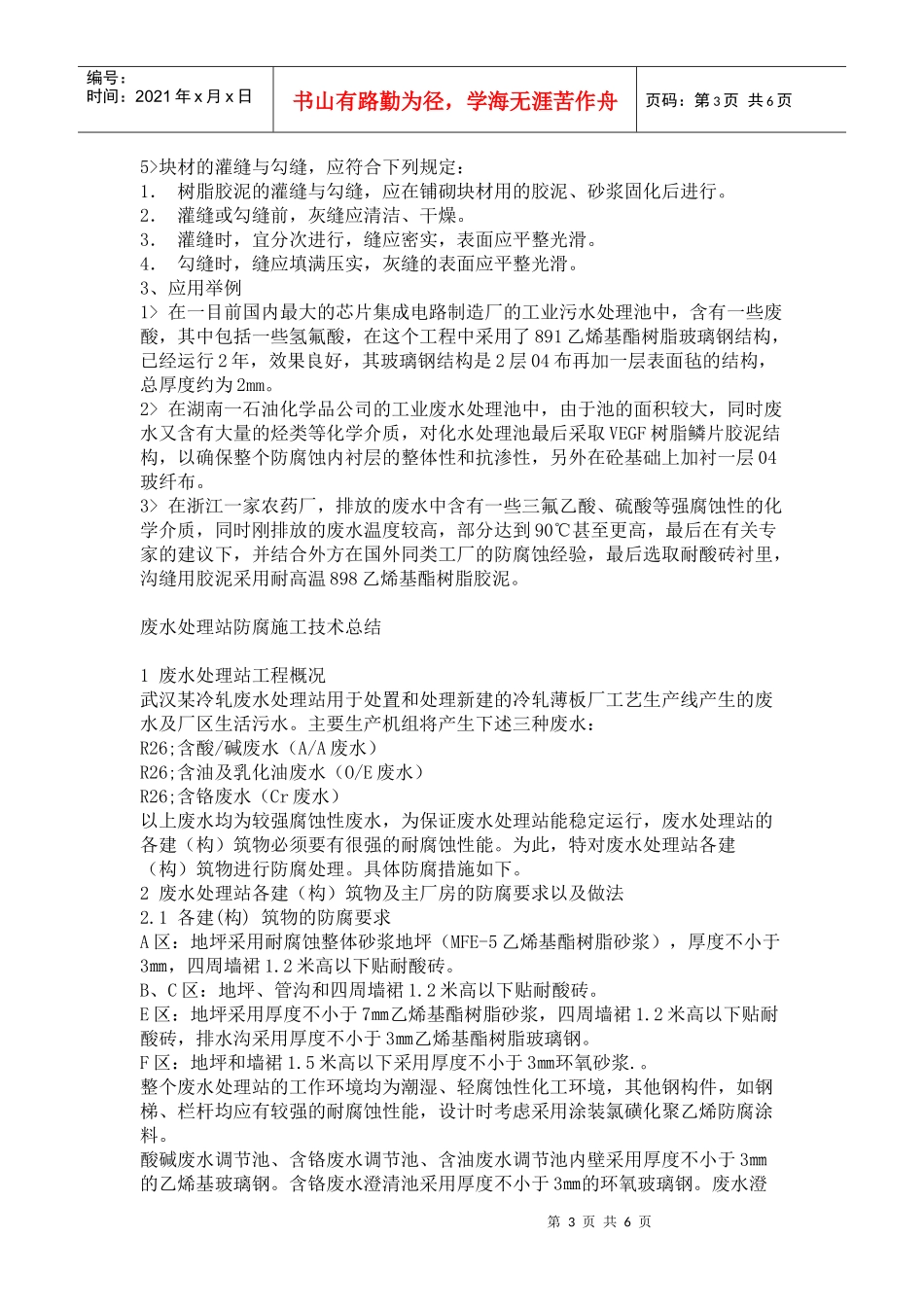

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页玻璃钢防腐施工工艺及相关知识简介玻璃钢防腐施工工艺及相关知识简介一、前言随着国民经济的迅速发展，大量新的工厂、矿山得以投产运行。由于工艺原因，会产生大量的工业污水和废水，原来相当数量的厂矿企业会直接向自然界排放，而这些未经处理的工业污水或废水均含有大量的腐蚀性或有害性化学物质，不仅污染了自然环境，同时对人类自身健康产生了巨大的威胁，严重影响了可持续发展进程。为保护环境减少污染，国家通过立法要求对工业污废水进行处理，不能未经处理而直接排放，因此许多厂矿均采用先进环保工艺，新建或重建了污水或废水处理设施，对工业污、废水进行合理、有效的处理，达标后排放。目前石油、化工、湿法冶炼、火力发电、制药等企业中有许多大型混凝土贮池，其功能为：用作酸、碱液的储放；酸碱的中和处理；污（废）水存放；排烟脱硫系统中的石膏浆及石灰浆的堆放等。这些贮池一般为埋地式、半埋地式的封闭、半封闭或敝口露天形态，大都采用钢筋混凝土结构。这些贮池由于要长期受酸碱等化学品、工业污水、工业大气、紫外线、固体颗粒的流动磨损、冲刷等因素的作用，存在着酸碱腐蚀、大气腐蚀、磨蚀、渗透式胀裂的物理侵蚀，菌藻类的微生物腐蚀等多种较为复杂的腐蚀形态，严重影响使用寿命。为此在设计贮池时就要充分考虑采取防腐蚀的处理技术问题。大型钢筋混凝土贮池一般均建在室外，要经历一年四季的温差变化，容易发生胀裂渗透的物理性破坏；贮池中存放的废酸或酸性介质、碱液，能使水泥固化物中的游离铝酸三钙、氢氧化钙的水化物反应生成可溶性盐类，造成水泥表面层层剥减；大气中的二氧化碳与水泥中的氢氧化钙作用生成不溶于水的碳酸钙，堵塞在混凝土的孔隙中，还可以和碳酸钙进一步反应生成易溶于水的碳酸氢钙，使混凝土受到破坏。当水质为碳酸钠、碳酸钙型时，水中的碳酸钙呈不饱和状态，有可继续溶解混凝土中碳酸盐的能力，致使混凝土强度减弱。此外，大多数贮池的污水由于长期存放，当夏季温度升高到30—40℃时，污水中菌藻类微生物大量繁殖，从而形成严重的微生物腐蚀。如上所述，就要求对各类腐蚀性的工业污（废）水进行防腐蚀处理，以尽量延长污（废）水处理设施长期有效的运行。根据我们对各类污废水池多年的实际处理经验，对各种防腐蚀处理方法进行了一个总结，并介绍一些新型防腐蚀材料的发展及应用给业界，以利于提高我国的环保和防腐蚀技术水平。二、常规防腐蚀处理结构在污废水处理池中，由于污废水中含有大量的腐蚀性介质，如含有废酸、氧化性化学品等，对以混凝土为基础的处理池其腐蚀性是较大，未经防腐蚀处理的砼处理池，一般情况下，2-3月个就会出现池表面的损坏、强度下降明显。因此，必须对混凝土基础的处理池进行防腐蚀处理，下面就分别介绍几种目前国内上比较常见的防腐蚀处理方法。2．1玻璃钢衬里这是最常见的防腐蚀处理方法，它是利用玻璃纤维增强塑料（俗称“玻璃钢”）结构在混凝土基础上形成一层防护，玻璃钢衬里具有整体性、抗渗性好和造价合理的特点，同时选用适当的防腐蚀树脂就能够达到良好的防腐蚀效果。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页在玻璃钢衬里防腐蚀工法中，一般采用玻璃纤维加玻璃纤维短切毡或表面毡的复合结构，厚度在1-3mm之间。2.1.1树脂的选择一般情况下许多厂家和工程公司均会选择环氧树脂，因为环氧树脂具有来源广、成本合理、耐腐蚀性能优良、收缩率低的特点，同时在混凝土基础上施工中，要求树脂的收缩率不能太大，否则可能会导致在玻璃钢衬里工艺时，出现由于树脂的固化收缩造成的内应力而导致“脱壳”的现象，而引起防腐蚀失效。但是环氧树脂本身也有其化学组成等各方面的局限性，下面就分别一般述说：1）环氧树脂的固化体系一般情况下会采用胺类固化体系或者酸酐类固化体系，胺类固化体系为常温或室温固化体系，酸酐类固化体系为中高温固化体系，而一般在防腐蚀工程施工中均在室温或常温下施工，所以在污废水防腐蚀处理中均采用胺类固化体系，其固化原理是利...
