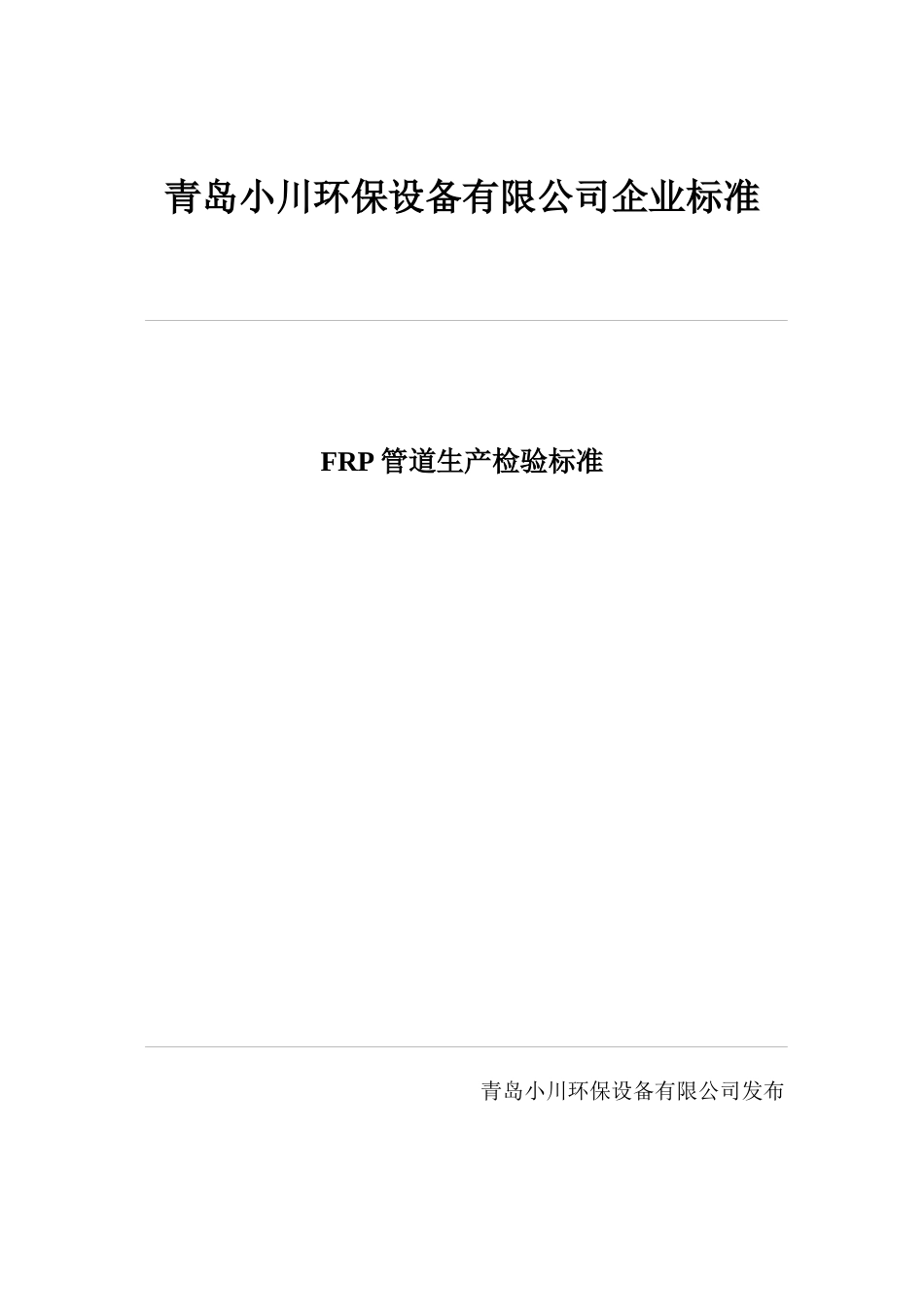

青岛小川环保设备有限公司企业标准FRP管道生产检验标准青岛小川环保设备有限公司发布第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页FRP玻璃纤维增强塑料管一、适用范围1.1：本标准适用于本公司所生产的所有型号的FRP玻璃钢纤维增强管、附属管件、原材料的生产工艺的检验。1.2：本标准是以玻璃纤维、不饱和聚酯树脂组合为基准。二、原材料2.1：玻璃纤维方格布/E-GLASSWOENROVING,规格代号为/PRODUCTCODEEWR400-1000,生产用玻璃纤维方格布为500mm宽600g/㎡或200g/㎡。2.2：不饱和聚酯树脂HR-H191,执行标准GB8237-87。2.3：无色促进剂（乙烯酸销）T-8A1标准Q/32028T/AQ06-2008。2.4:固化剂（过氧化甲乙酮）型号210，标准号Q/32028T/AQ06-2008。2.5：滑石粉。三、生产工艺：GB/T21238-2007本公司FRP玻璃钢纤维增强塑料管是按照GB/T21238-2007定长缠绕工艺（螺旋缠绕）生产。四、管道直径尺寸标准及偏差单位：mm公称直径DN外直径偏差350361.0+1.0、-1.2第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页400412.0+1.0、-1.6450463.0+1.0、-1.6500514.0+1.0、-1.8600617.0+1.0、-2.0700718.0+1.0、-2.4800818.0+1.0、-2.4900920.0+1.0、-2.610001020.0+1.0、-2.6五、管道长度及偏差5.1：FRP管道的有效长度为3m、4m、5m、6m，如需要特殊长度的管，在订货时由供需双方商定。5.2：FRP管的长度偏差：有效长度的±0.5%。六、管道壁厚标准及偏差单位：mm公称直径DN受0.6~1.0mpa内压条件下的壁厚3505.5±0.64006±0.64506.5±0.85007±0.96008.5±1.07008.5-1，+1.280010-1，+1.5第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页90010-1，+1.5100010-1，+1.5任一截面的管壁厚不应小于现定的设计厚度，其中最小管壁厚度应不小于设计厚度的90%。七、外观检查7.1：成品的外层必须充分浸透树脂，纤维不得外露。7.2：不许有层间分层、脱层、树脂瘤、异物加杂、色泽明显不均匀等现象。7.3：成品的内衬层不允许有气泡，如有应划破修补。7.4：成品的内衬层应无龟裂，如有应进行修补。八、管道端面的垂直度偏差单位：mm公称直径DN管端面垂直度偏差DN∠6004600≤DN∠10006DN10008九、水压渗漏检验水压渗漏的检验数量，应由供需双方商定，但应不少与10%。如水压渗漏检验中有任意一支不合格，则该批管逐根进行水压渗漏检验，凡通过的判该根管该项目合格。十、每年必须到市级质检部门对管道巴氏硬度、树脂不可溶分含量、初始环钢度、初始轴向拉伸强力、初始挠曲性、挠曲水第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页平A、挠曲水平B等项检测内容进行检验，并出具检验报告，随产品一起出厂。十一、出厂证明书每批FRP玻璃钢管出厂时应带有出厂证明书，出厂证明书包括的内容：1.生产厂名称2.产品规格3.生产日期4.产品出厂检验证明书第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页青岛小川环保设备有限公司FRP玻璃钢管道质量检验报告规格：批号：数量：出厂日期：序号检验项目检验指标检验数据检验结论检验标准1产品外观无分层、脱层、夹杂异物无纤维外露树脂浸透、色泽均匀2产品内壁无气泡无龟裂3水压渗透检验不得渗漏4长度公差5厚度公差6内径标准7外径标准第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页8端面垂直度附：青岛市产品质量监督检验所《检验报告》检验人员：质检部：
