消失模铸造技术简介及工艺流程VIP免费

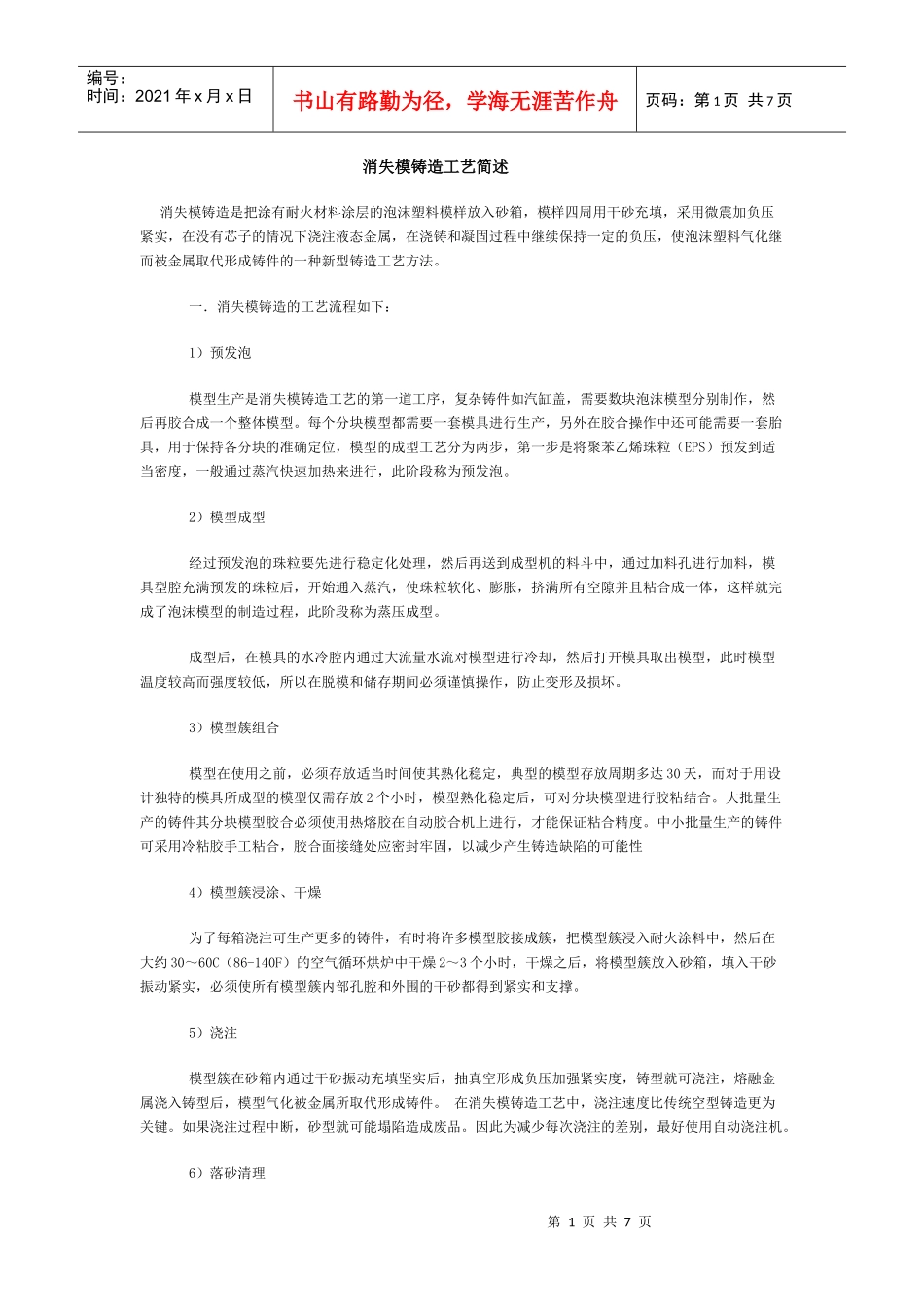

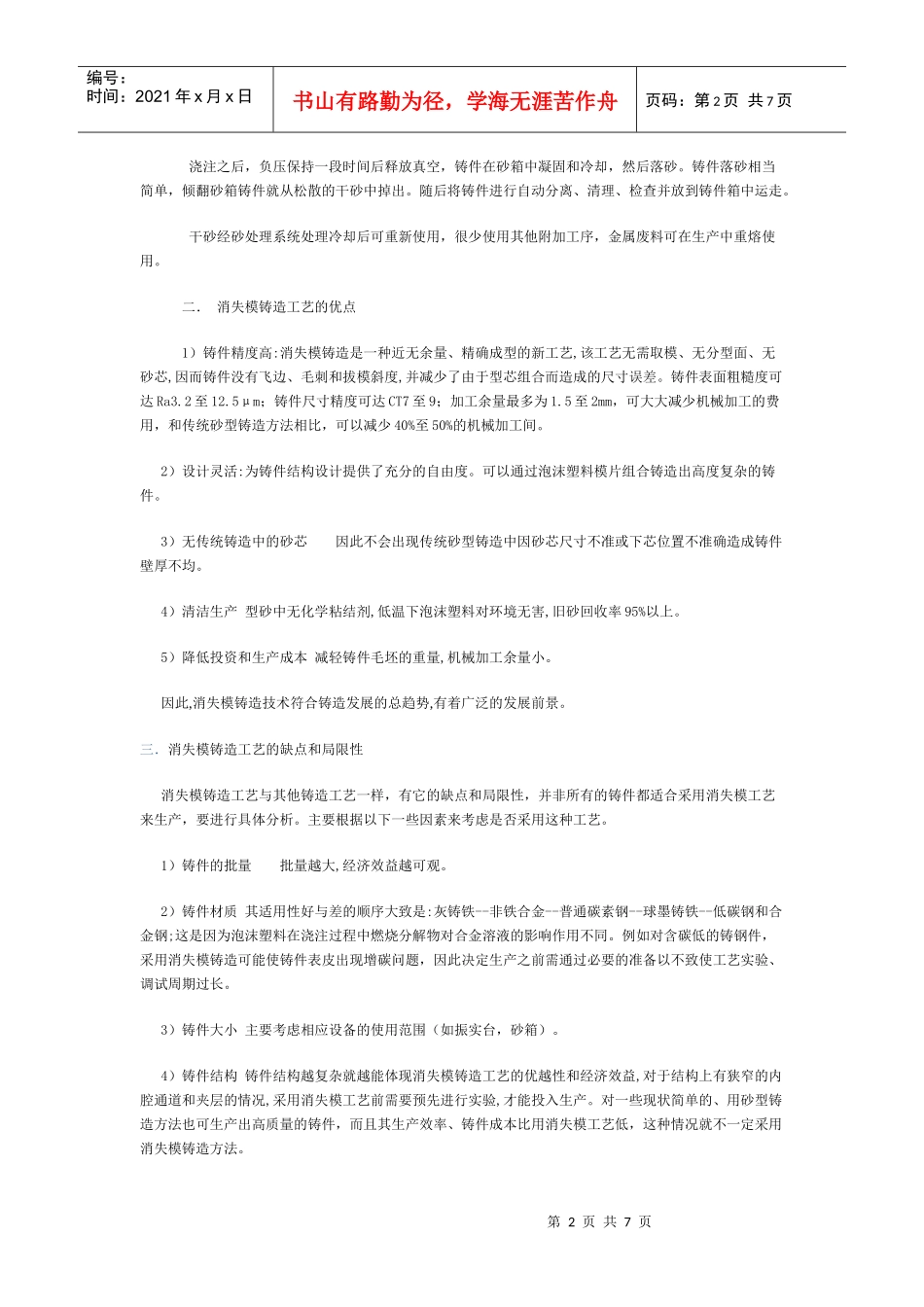

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页消失模铸造工艺简述消失模铸造是把涂有耐火材料涂层的泡沫塑料模样放入砂箱，模样四周用干砂充填，采用微震加负压紧实，在没有芯子的情况下浇注液态金属，在浇铸和凝固过程中继续保持一定的负压，使泡沫塑料气化继而被金属取代形成铸件的一种新型铸造工艺方法。一．消失模铸造的工艺流程如下：1）预发泡模型生产是消失模铸造工艺的第一道工序，复杂铸件如汽缸盖，需要数块泡沫模型分别制作，然后再胶合成一个整体模型。每个分块模型都需要一套模具进行生产，另外在胶合操作中还可能需要一套胎具，用于保持各分块的准确定位，模型的成型工艺分为两步，第一步是将聚苯乙烯珠粒（EPS）预发到适当密度，一般通过蒸汽快速加热来进行，此阶段称为预发泡。2）模型成型经过预发泡的珠粒要先进行稳定化处理，然后再送到成型机的料斗中，通过加料孔进行加料，模具型腔充满预发的珠粒后，开始通入蒸汽，使珠粒软化、膨胀，挤满所有空隙并且粘合成一体，这样就完成了泡沫模型的制造过程，此阶段称为蒸压成型。成型后，在模具的水冷腔内通过大流量水流对模型进行冷却，然后打开模具取出模型，此时模型温度较高而强度较低，所以在脱模和储存期间必须谨慎操作，防止变形及损坏。3）模型簇组合模型在使用之前，必须存放适当时间使其熟化稳定，典型的模型存放周期多达30天，而对于用设计独特的模具所成型的模型仅需存放2个小时，模型熟化稳定后，可对分块模型进行胶粘结合。大批量生产的铸件其分块模型胶合必须使用热熔胶在自动胶合机上进行，才能保证粘合精度。中小批量生产的铸件可采用冷粘胶手工粘合，胶合面接缝处应密封牢固，以减少产生铸造缺陷的可能性4）模型簇浸涂、干燥为了每箱浇注可生产更多的铸件，有时将许多模型胶接成簇，把模型簇浸入耐火涂料中，然后在大约30～60C（86-140F）的空气循环烘炉中干燥2～3个小时，干燥之后，将模型簇放入砂箱，填入干砂振动紧实，必须使所有模型簇内部孔腔和外围的干砂都得到紧实和支撑。5）浇注模型簇在砂箱内通过干砂振动充填坚实后，抽真空形成负压加强紧实度，铸型就可浇注，熔融金属浇入铸型后，模型气化被金属所取代形成铸件。在消失模铸造工艺中，浇注速度比传统空型铸造更为关键。如果浇注过程中断，砂型就可能塌陷造成废品。因此为减少每次浇注的差别，最好使用自动浇注机。6）落砂清理第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页浇注之后，负压保持一段时间后释放真空，铸件在砂箱中凝固和冷却，然后落砂。铸件落砂相当简单，倾翻砂箱铸件就从松散的干砂中掉出。随后将铸件进行自动分离、清理、检查并放到铸件箱中运走。干砂经砂处理系统处理冷却后可重新使用，很少使用其他附加工序，金属废料可在生产中重熔使用。二．消失模铸造工艺的优点1）铸件精度高:消失模铸造是一种近无余量、精确成型的新工艺,该工艺无需取模、无分型面、无砂芯,因而铸件没有飞边、毛刺和拔模斜度,并减少了由于型芯组合而造成的尺寸误差。铸件表面粗糙度可达Ra3.2至12.5μm；铸件尺寸精度可达CT7至9；加工余量最多为1.5至2mm，可大大减少机械加工的费用，和传统砂型铸造方法相比，可以减少40%至50%的机械加工间。2）设计灵活:为铸件结构设计提供了充分的自由度。可以通过泡沫塑料模片组合铸造出高度复杂的铸件。3）无传统铸造中的砂芯因此不会出现传统砂型铸造中因砂芯尺寸不准或下芯位置不准确造成铸件壁厚不均。4）清洁生产型砂中无化学粘结剂,低温下泡沫塑料对环境无害,旧砂回收率95%以上。5）降低投资和生产成本减轻铸件毛坯的重量,机械加工余量小。因此,消失模铸造技术符合铸造发展的总趋势,有着广泛的发展前景。三．消失模铸造工艺的缺点和局限性消失模铸造工艺与其他铸造工艺一样，有它的缺点和局限性，并非所有的铸件都适合采用消失模工艺来生产，要进行具体分析。主要根据以下一些因素来考虑是否采用这种工艺。1）铸件的批量批量越大,经济效益越可观。2）铸件材质其适用性好与差的顺序大致是:灰铸铁--非铁合金--普通碳...
