防雷装置安装工艺标准DOC12(1)VIP免费

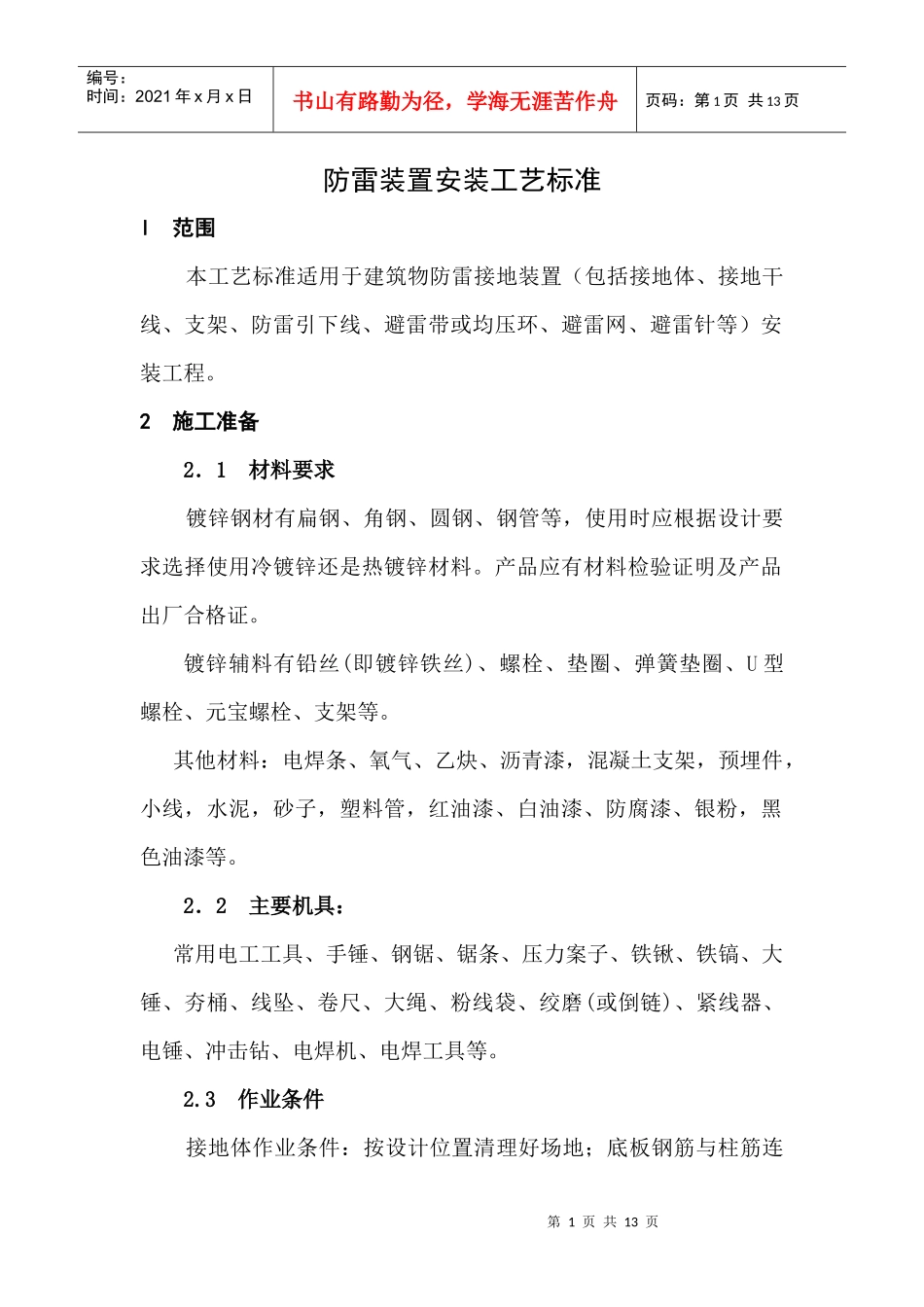

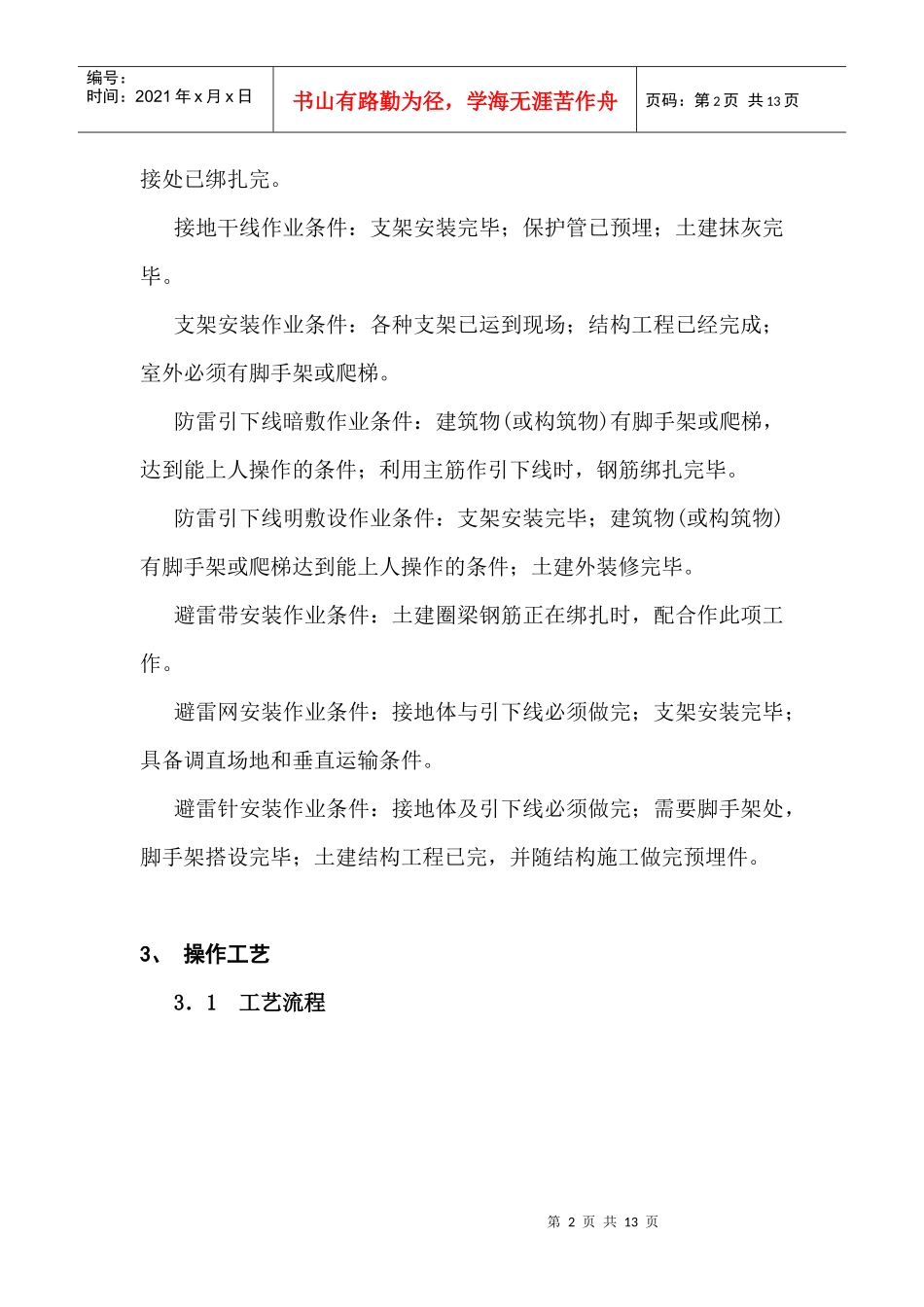

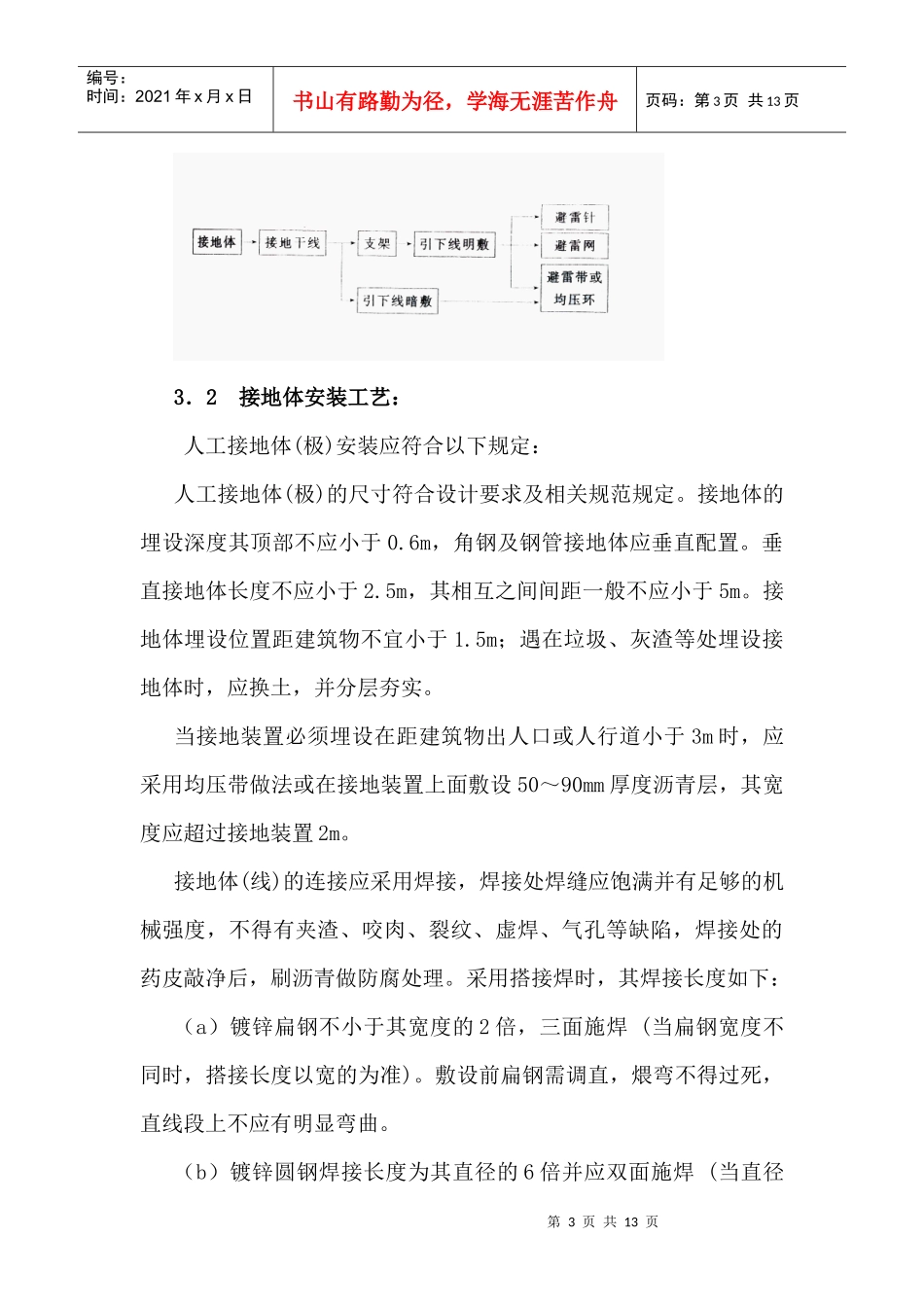

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页防雷装置安装工艺标准l范围本工艺标准适用于建筑物防雷接地装置（包括接地体、接地干线、支架、防雷引下线、避雷带或均压环、避雷网、避雷针等）安装工程。2施工准备2．1材料要求镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应根据设计要求选择使用冷镀锌还是热镀锌材料。产品应有材料检验证明及产品出厂合格证。镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。其他材料：电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2．2主要机具：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。2.3作业条件接地体作业条件：按设计位置清理好场地；底板钢筋与柱筋连第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页接处已绑扎完。接地干线作业条件：支架安装完毕；保护管已预埋；土建抹灰完毕。支架安装作业条件：各种支架已运到现场；结构工程已经完成；室外必须有脚手架或爬梯。防雷引下线暗敷作业条件：建筑物(或构筑物)有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。防雷引下线明敷设作业条件：支架安装完毕；建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件；土建外装修完毕。避雷带安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。避雷针安装作业条件：接地体及引下线必须做完；需要脚手架处，脚手架搭设完毕；土建结构工程已完，并随结构施工做完预埋件。3、操作工艺3．1工艺流程第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页3．2接地体安装工艺：人工接地体(极)安装应符合以下规定：人工接地体(极)的尺寸符合设计要求及相关规范规定。接地体的埋设深度其顶部不应小于0.6m，角钢及钢管接地体应垂直配置。垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。接地体埋设位置距建筑物不宜小于1.5m；遇在垃圾、灰渣等处埋设接地体时，应换土，并分层夯实。当接地装置必须埋设在距建筑物出人口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2m。接地体(线)的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。采用搭接焊时，其焊接长度如下：（a）镀锌扁钢不小于其宽度的2倍，三面施焊(当扁钢宽度不同时，搭接长度以宽的为准)。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲。（b）镀锌圆钢焊接长度为其直径的6倍并应双面施焊(当直径第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页不同时，搭接长度以直径大的为准)。（c）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。（d）镀锌扁钢与镀锌钢管(或角钢)焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形(或直角形)与钢管(或角钢)焊接。当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。3.3人工接地体(极)安装：（a）接地体的加工：根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土土质很硬时，可将尖端加工成锥形。如选用角钢时，应采用不小于40mmX40mmX4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。（b）挖沟：根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8—1m，宽为0.5m的沟，沟上部稍宽，...
