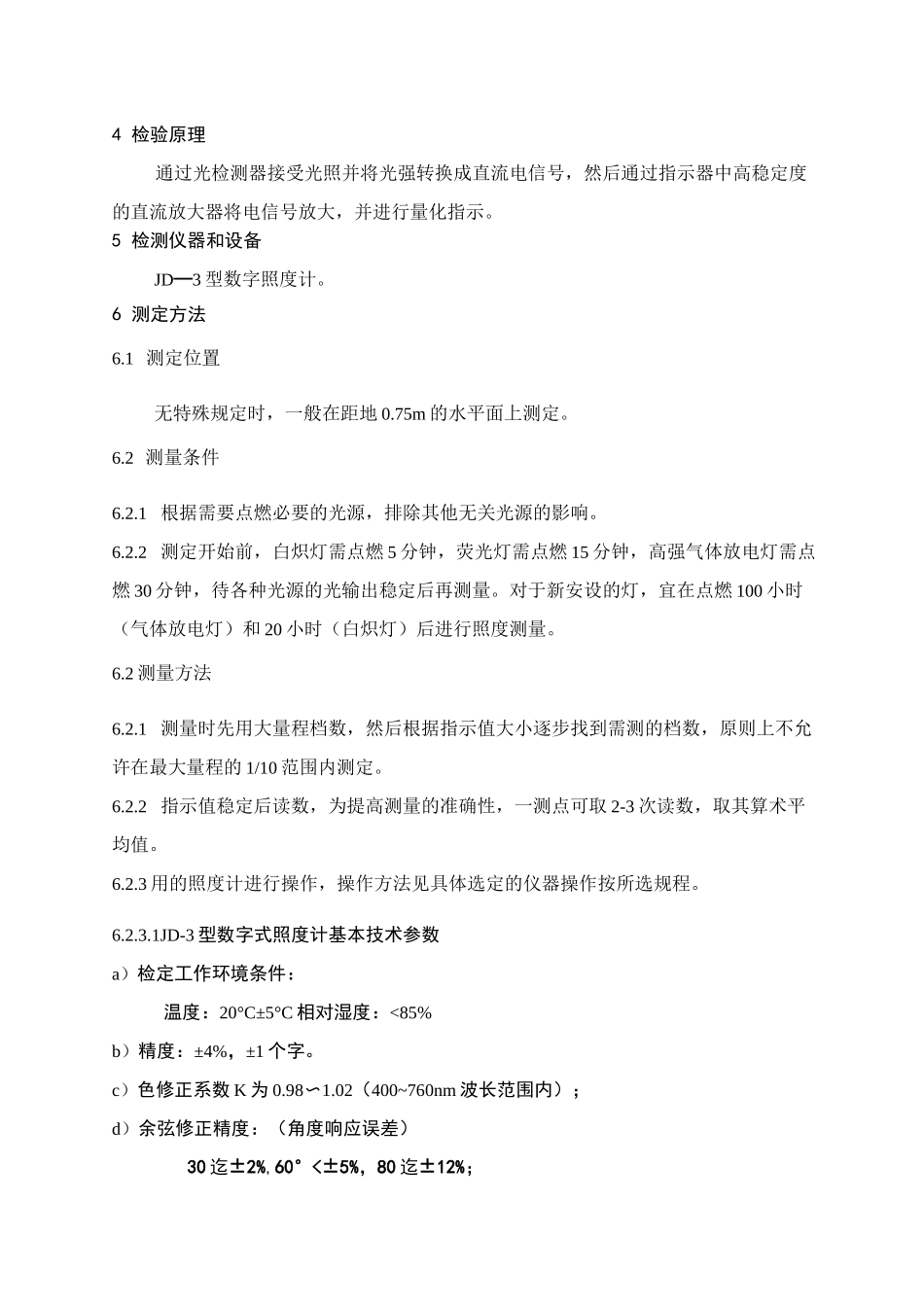

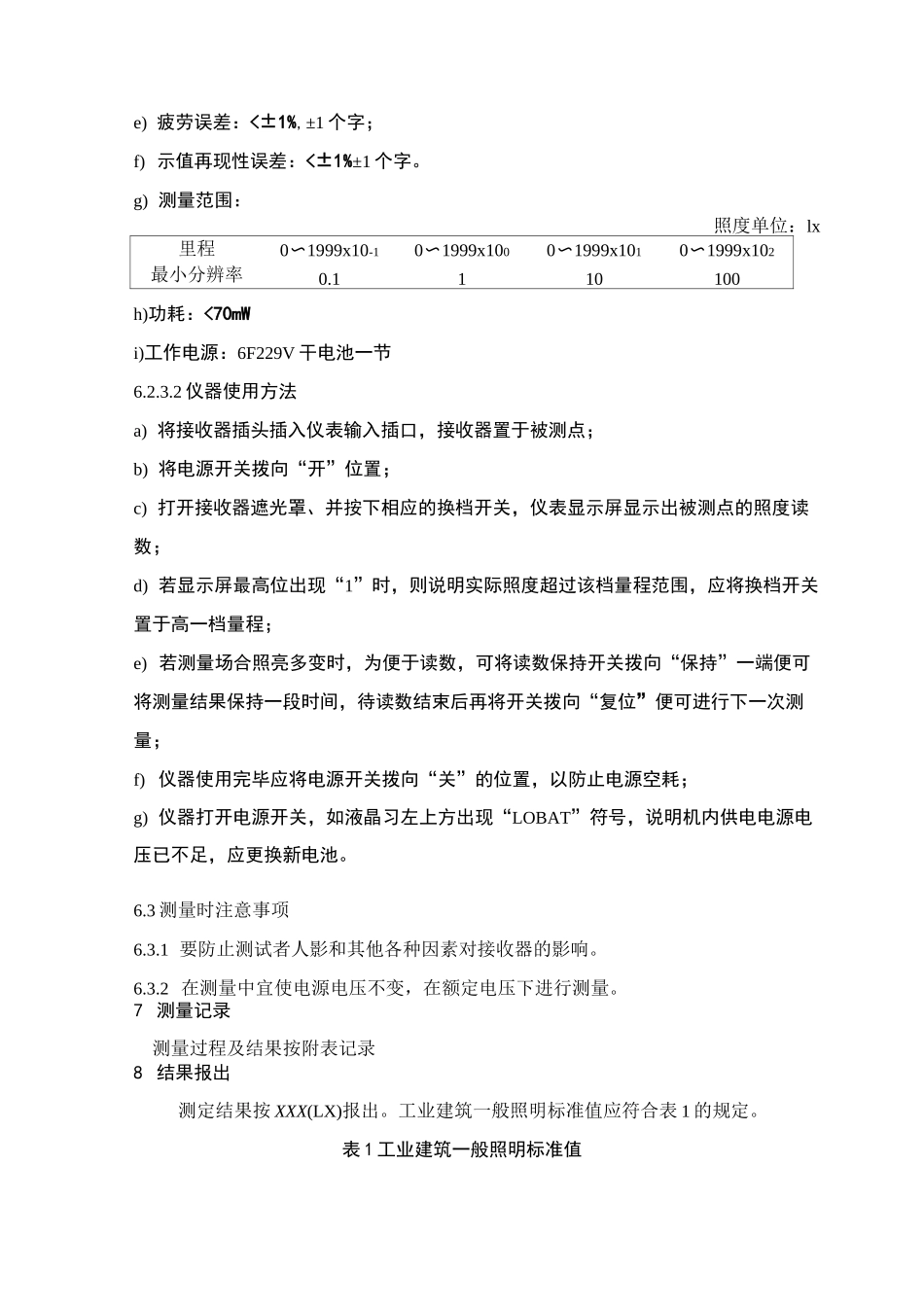

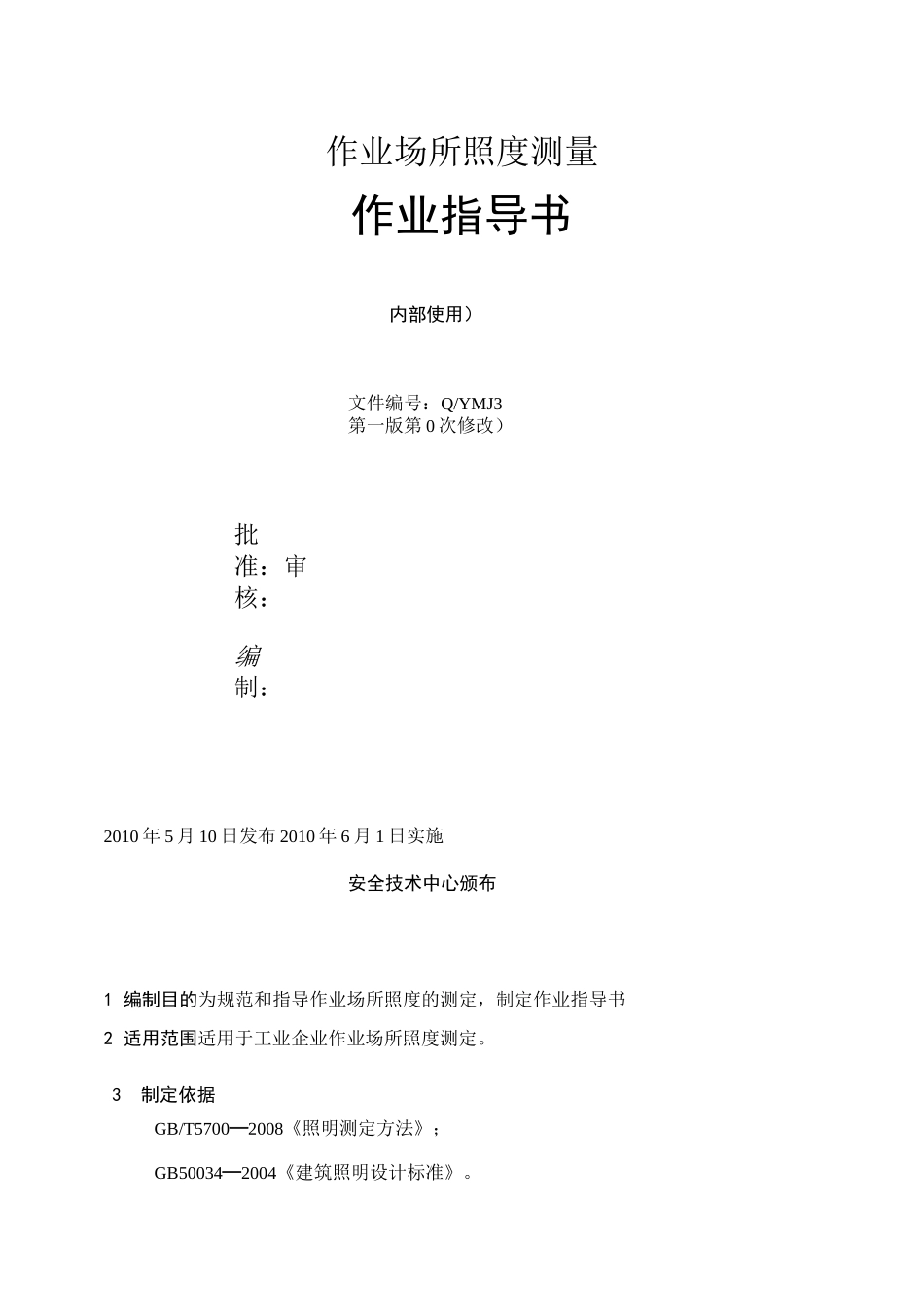

作业场所照度测量作业指导书内部使用）文件编号：Q/YMJ3第一版第0次修改）批准：审核：编制：2010年5月10日发布2010年6月1日实施安全技术中心颁布1编制目的为规范和指导作业场所照度的测定，制定作业指导书2适用范围适用于工业企业作业场所照度测定。3制定依据GB/T5700—2008《照明测定方法》；GB50034—2004《建筑照明设计标准》。4检验原理通过光检测器接受光照并将光强转换成直流电信号，然后通过指示器中高稳定度的直流放大器将电信号放大，并进行量化指示。5检测仪器和设备JD—3型数字照度计。6测定方法6.1测定位置无特殊规定时，一般在距地0.75m的水平面上测定。6.2测量条件6.2.1根据需要点燃必要的光源，排除其他无关光源的影响。6.2.2测定开始前，白炽灯需点燃5分钟，荧光灯需点燃15分钟，高强气体放电灯需点燃30分钟，待各种光源的光输出稳定后再测量。对于新安设的灯，宜在点燃100小时（气体放电灯）和20小时（白炽灯）后进行照度测量。6.2测量方法6.2.1测量时先用大量程档数，然后根据指示值大小逐步找到需测的档数，原则上不允许在最大量程的1/10范围内测定。6.2.2指示值稳定后读数，为提高测量的准确性，一测点可取2-3次读数，取其算术平均值。6.2.3用的照度计进行操作，操作方法见具体选定的仪器操作按所选规程。6.2.3.1JD-3型数字式照度计基本技术参数a）检定工作环境条件：温度：20°C±5°C相对湿度：<85%b）精度：±4%，±1个字。c）色修正系数K为0.98〜1.02（400~760nm波长范围内）；d）余弦修正精度：（角度响应误差）30迄±2%,60°<±5%，80迄±12%；e)疲劳误差：<±1%,±1个字；f)示值再现性误差：<±1%±1个字。g)测量范围：照度单位：lx里程0〜1999x10-10〜1999x1000〜1999x1010〜1999x102最小分辨率0.1110100h)功耗：<70mWi)工作电源：6F229V干电池一节6.2.3.2仪器使用方法a)将接收器插头插入仪表输入插口，接收器置于被测点；b)将电源开关拨向“开”位置；c)打开接收器遮光罩、并按下相应的换档开关，仪表显示屏显示出被测点的照度读数；d)若显示屏最高位出现“1”时，则说明实际照度超过该档量程范围，应将换档开关置于高一档量程；e)若测量场合照亮多变时，为便于读数，可将读数保持开关拨向“保持”一端便可将测量结果保持一段时间，待读数结束后再将开关拨向“复位”便可进行下一次测量；f)仪器使用完毕应将电源开关拨向“关”的位置，以防止电源空耗；g)仪器打开电源开关，如液晶习左上方出现“LOBAT”符号，说明机内供电电源电压已不足，应更换新电池。6.3测量时注意事项6.3.1要防止测试者人影和其他各种因素对接收器的影响。6.3.2在测量中宜使电源电压不变，在额定电压下进行测量。7测量记录测量过程及结果按附表记录8结果报出测定结果按XXX(LX)报出。工业建筑一般照明标准值应符合表1的规定。表1工业建筑一般照明标准值房间或场所参考平面及其咼度照度标准值（LX）UGRRa备注1通用房间或场所试验一般0.75m水平面3002280可另加局部照明室精细0.75m水平面5001980可另加局部照明一般0.75m水平面3002280可另加局部照明检验精细，有颜色要求0.75m水平面7501980可另加局部照明计量室、测量室0.75m水平面5001980可另加局部照明变、配电装置室0.75m水平面20060配电站变压器室地面100—20电源设备室、发电机室地面2002560控制一般控制室0.75m水平面3002280室主控制室0.75m水平面5001980电话站、网络中心0.75m水平面5001980计算机站0.75m水平面5001980防光幕反射风机房、空调机房地面100—60泵房地面100—60动力冷冻站地面150—60站压缩空气站地面150—60锅炉房、煤气站的操作层地面100—60锅炉水位表照度不小于50LX仓库大件库（如钢坯、钢材、大成品、气瓶）1.0m水平面50—20一般件库1.0m水平面100—60精细件库（如工具、1.0m水平面200—60货架垂直照度不小于50LX小零件）车辆加油站地面100—60油表照度不小于50LX2机、电工业粗加工0.75m水平面2002260可另加局部照明机械加工一般加工公差三0.1mm0.75m水平面3002260应另加局部照明精密加工公差vO.lmm0.75m水平面5001960应另加局部照明机电、大件0.75m水平面2002580可另加局部照明一般件0.75m水平面3002580...
