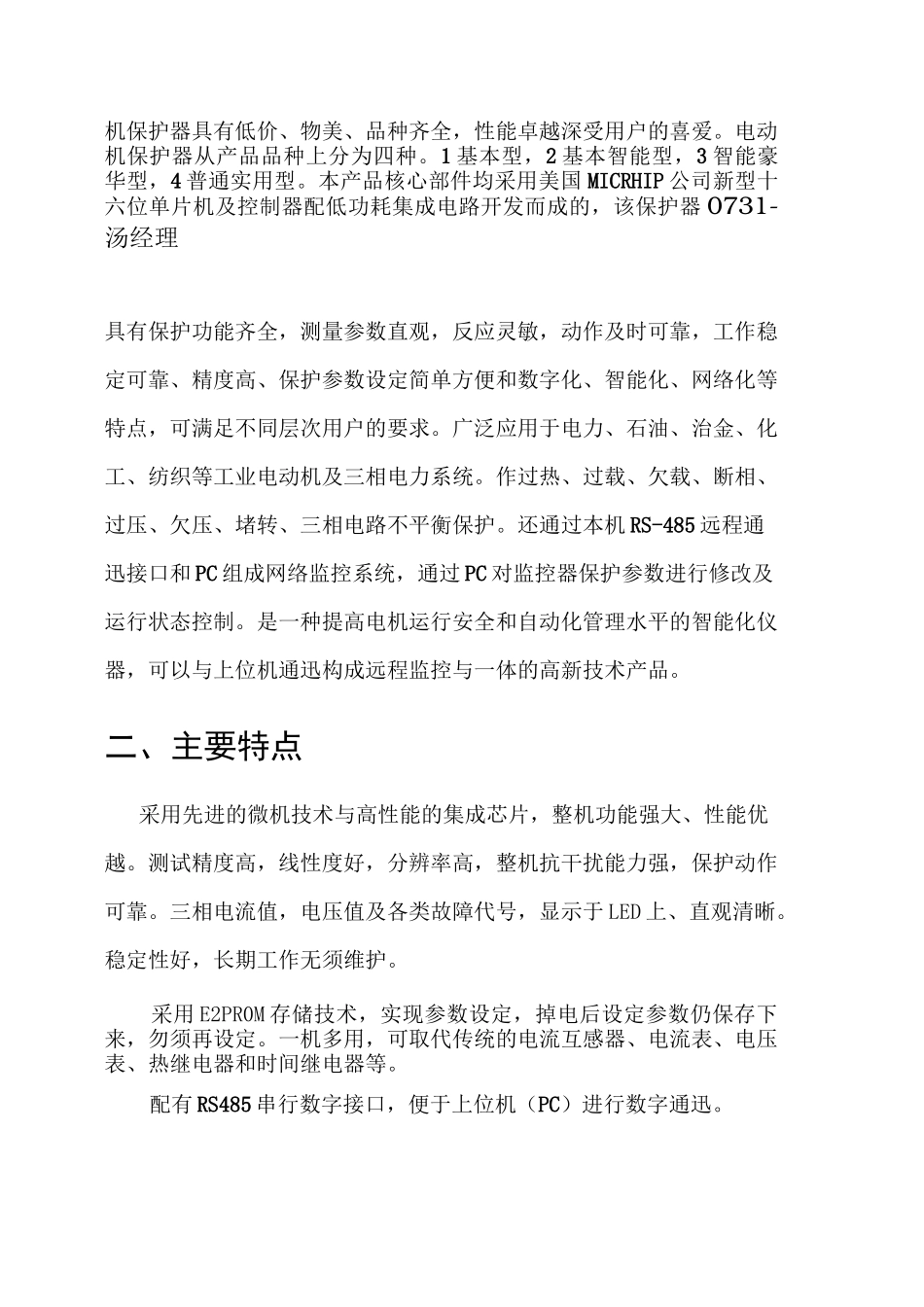

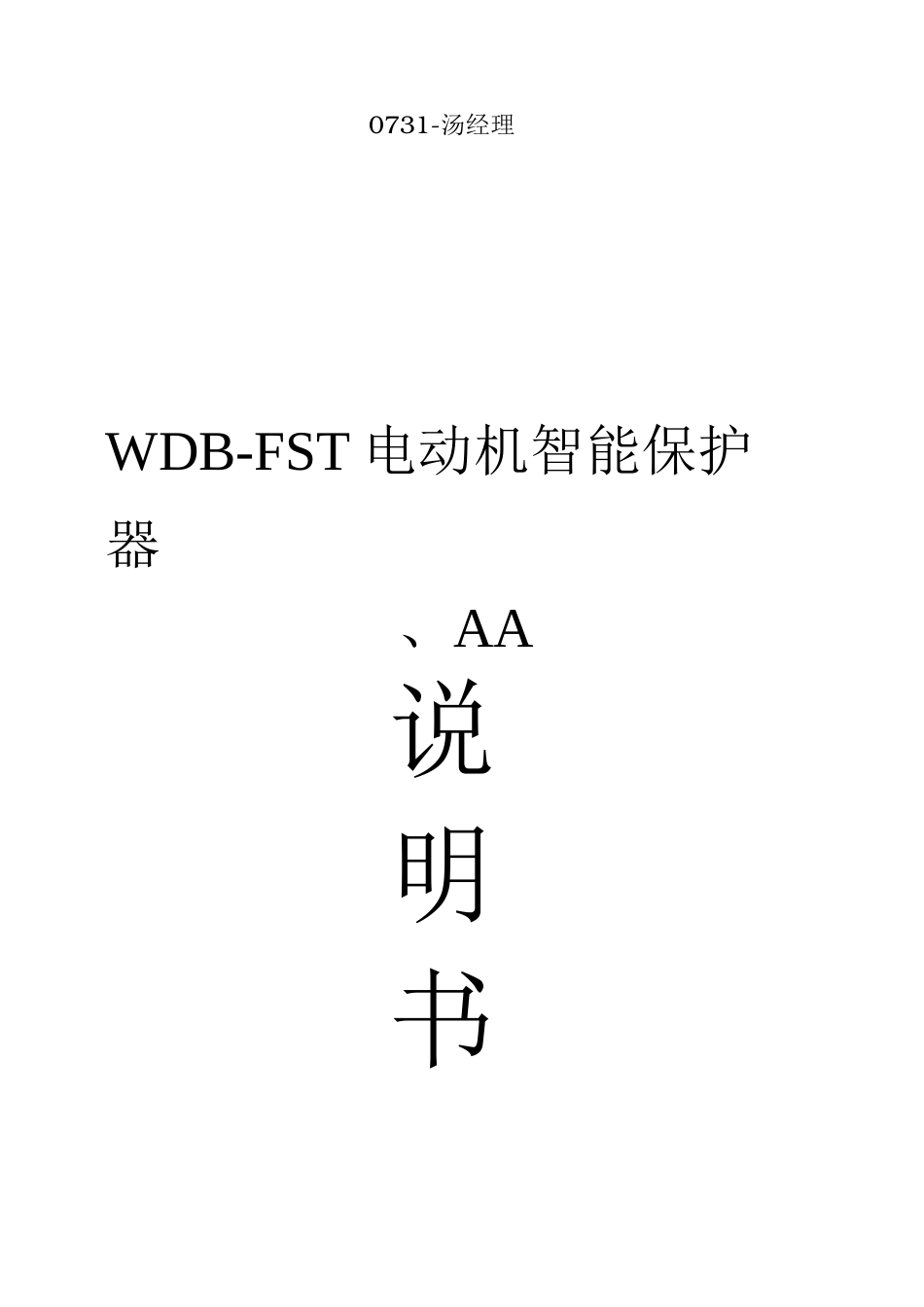

0731-汤经理WDB-FST电动机智能保护器、AA说明书0731-汤经理机保护器具有低价、物美、品种齐全，性能卓越深受用户的喜爱。电动机保护器从产品品种上分为四种。1基本型，2基本智能型，3智能豪华型，4普通实用型。本产品核心部件均采用美国MICRHIP公司新型十六位单片机及控制器配低功耗集成电路开发而成的，该保护器0731-汤经理具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点，可满足不同层次用户的要求。广泛应用于电力、石油、治金、化工、纺织等工业电动机及三相电力系统。作过热、过载、欠载、断相、过压、欠压、堵转、三相电路不平衡保护。还通过本机RS-485远程通迅接口和PC组成网络监控系统，通过PC对监控器保护参数进行修改及运行状态控制。是一种提高电机运行安全和自动化管理水平的智能化仪器，可以与上位机通迅构成远程监控与一体的高新技术产品。二、主要特点采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，电压值及各类故障代号，显示于LED上、直观清晰。稳定性好，长期工作无须维护。采用E2PR0M存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。配有RS485串行数字接口，便于上位机（PC）进行数字通迅。三、依据电动机制造商的规范和过程控制要求设置预警和脱扣参数图1主要功能保护功能：除了具有通用的保护功能外，还有自启动、通迅启动和关闭，且欠流、过压、欠压、三相电流不平衡、自启动等功能用户可取可舍。设置功能：智能型有设置键、数据键和移位键，当设置超范围会提醒用户重新设置，避免误动作。基本型通过拨码或电位电器设定。报警功能：当电动机过流灯闪烁报警，过流倍数越大，闪烁越快，或用保护器的接点外置报警器显示功能：保护器通电后按设置键显示整电电流值，按数据键显示三相电流值。启动后显示故障代码且对应的故障指示灯亮，一目了然。通迅功能：通过串行数字接口实现信息传送，一台上位机（PC）可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动分体显示:距离小于5m标准配置80cm图化管理。四、保护功能启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。过压保护：当工作电压高于工作电压的15%时，动作时间W6秒。断相保护：当任何一相断相时，动作时间W2.0秒。堵转保护：当工作电流达到整定电流的3~8倍时，动作时间W2秒。短路保护：当工作电流达到整定电流的8倍以上时，动作时间W2秒。不平衡保护：当任何两相间的电流值相差$60%时，动作时间W2秒。欠流保护：当工作电流连续低于设定的欠流门限时，动作时间W10秒。过流保护：过流保护动作时间为反时限保护，（图二）动作时间可根据用户需要自行设定。自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。触点容量：AC220V/5AAC308V/3A电寿命上105次触点特性：触点J1公共常开常闭，触点J2常开，若需特制订购生产。（以外壳接线图为准）通迅接口：RS185串行数字接口，通信距离W1200米允许误差：土5%外形尺寸：智能型95*48*124108*66*1241闖愉入M；JI■~L二(6j7I!'>1"n加松晶常芳當同保护褪巨.n具打低悄号费出.n叶氏互感壽杓二抚蛛路罕边肉追亜吉国嗚紀，翦.■裁赚萋求有旻二壺摄践方蛙枇無用户其同娶卓r爲苛曲更2•基本智能型/豪华型(B)：1)・互感器固定在交流接触器下方为宜，采用螺丝固定安装方式：三相主线路分别穿过互感器的三个孔；按接线图接好线并检查无误后，方可通电调式(停机时才可修改参数)。2).按功能键一次。显示设置菜单：显示器显示乂匚。表示进入修改功能参数设定。3)・按功能键二次。显示过载电流设定：显示器右边显示烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键改参数。4).按功能键三次。显示过载序号设定：显示器右边显示闪烁按数据键修改参数，每按数据键一次数字递增“1”。5)...
