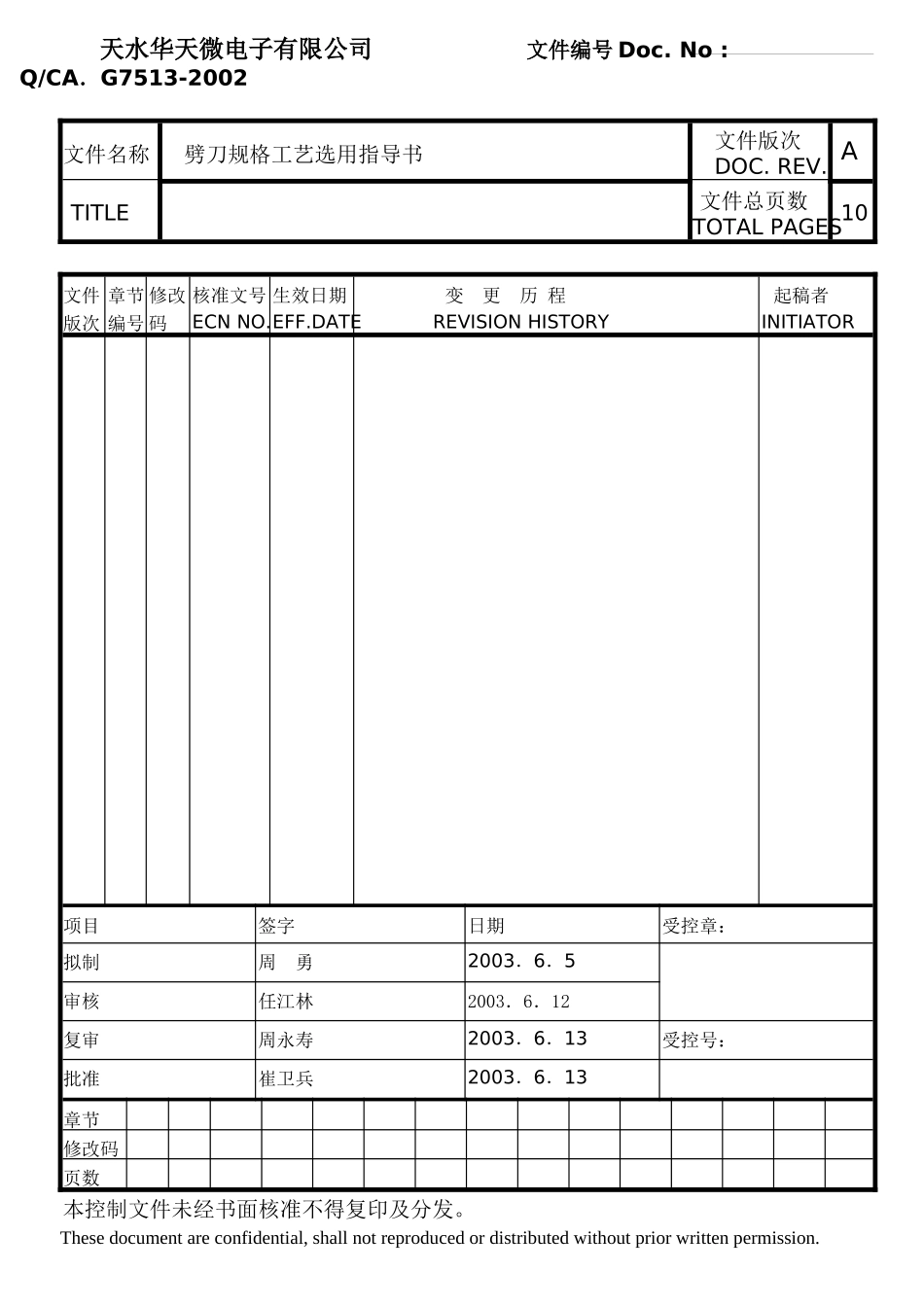

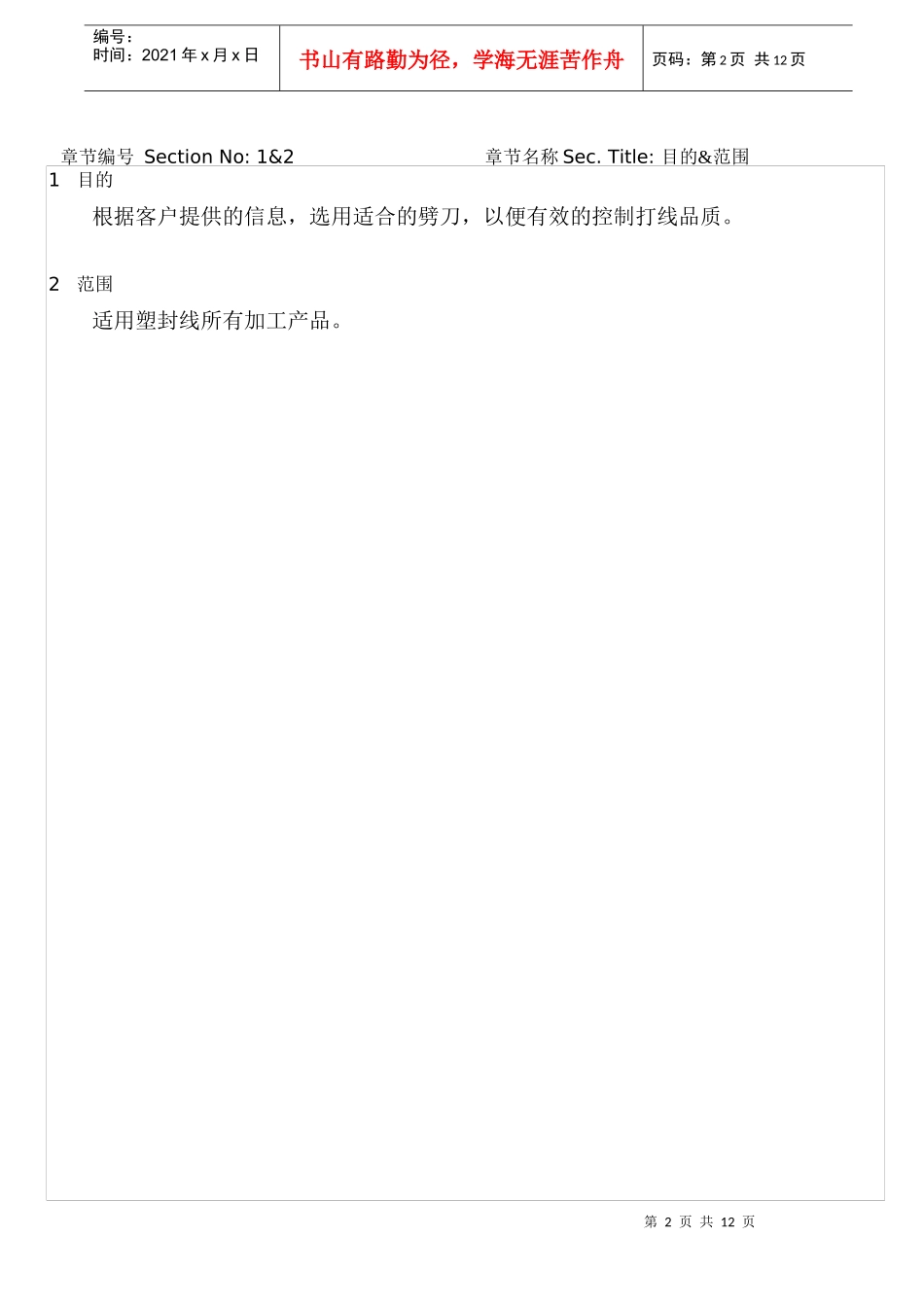

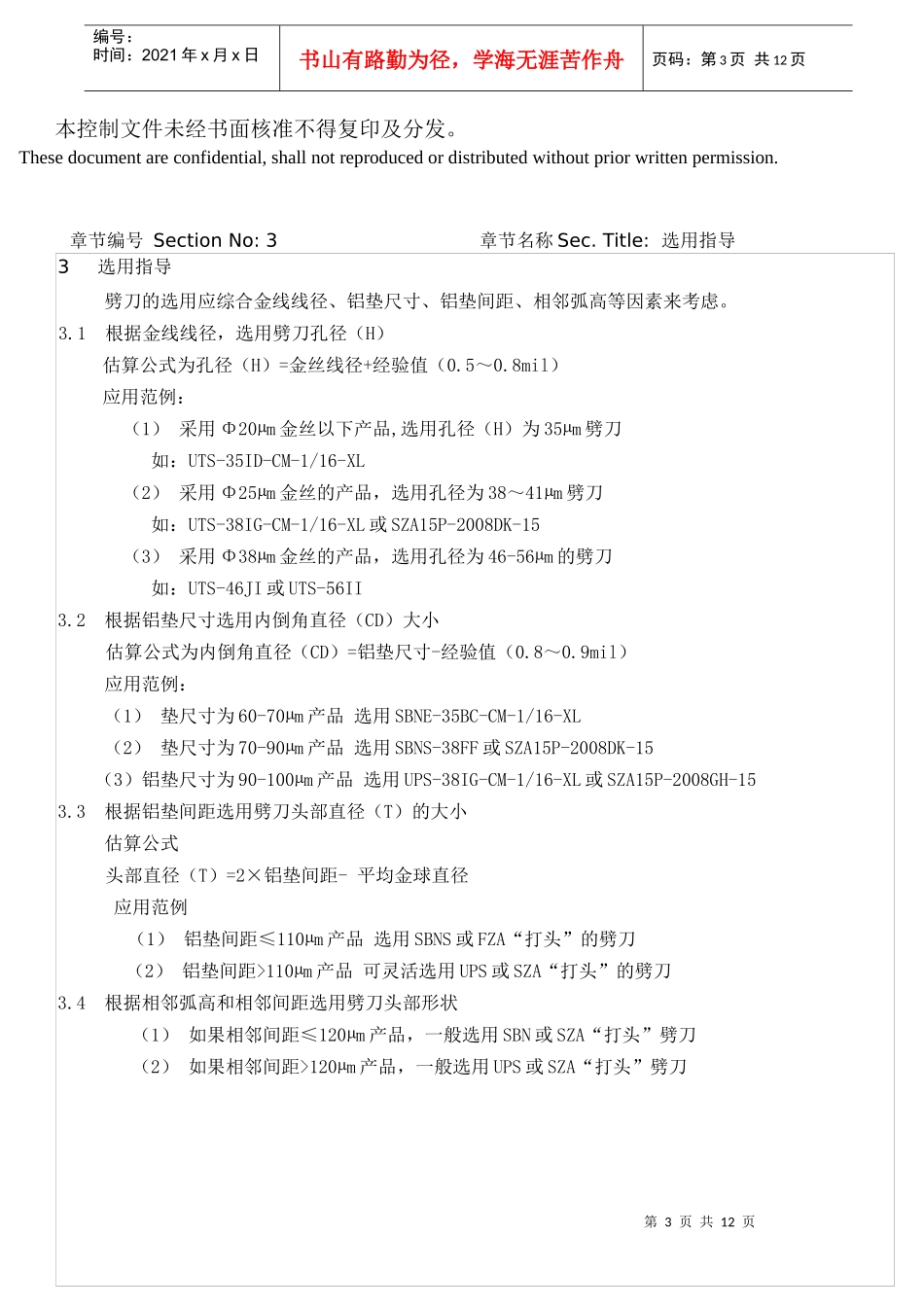

天水华天微电子有限公司文件编号Doc.No:Q/CA．G7513-2002文件名称劈刀规格工艺选用指导书文件版次DOC.REV.ATITLE文件总页数TOTALPAGES10文件版次章节编号修改码核准文号ECNNO.生效日期EFF.DATE变更历程REVISIONHISTORY起稿者INITIATOR项目签字日期受控章：拟制周勇2003．6．5审核任江林2003．6．12复审周永寿2003．6．13受控号：批准崔卫兵2003．6．13章节修改码页数本控制文件未经书面核准不得复印及分发。Thesedocumentareconfidential,shallnotreproducedordistributedwithoutpriorwrittenpermission.第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页章节编号SectionNo:1&2章节名称Sec.Title:目的&范围1目的根据客户提供的信息，选用适合的劈刀，以便有效的控制打线品质。2范围适用塑封线所有加工产品。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页本控制文件未经书面核准不得复印及分发。Thesedocumentareconfidential,shallnotreproducedordistributedwithoutpriorwrittenpermission.章节编号SectionNo:3章节名称Sec.Title:选用指导3选用指导劈刀的选用应综合金线线径、铝垫尺寸、铝垫间距、相邻弧高等因素来考虑。3.1根据金线线径，选用劈刀孔径（H）估算公式为孔径（H）=金丝线径+经验值（0.5～0.8mil）应用范例：（1）采用Φ20µm金丝以下产品,选用孔径（H）为35µm劈刀如：UTS-35ID-CM-1/16-XL（2）采用Φ25µm金丝的产品，选用孔径为38～41µm劈刀如：UTS-38IG-CM-1/16-XL或SZA15P-2008DK-15（3）采用Φ38µm金丝的产品，选用孔径为46-56µm的劈刀如：UTS-46JI或UTS-56II3.2根据铝垫尺寸选用内倒角直径（CD）大小估算公式为内倒角直径（CD）=铝垫尺寸-经验值（0.8～0.9mil）应用范例：（1）垫尺寸为60-70µm产品选用SBNE-35BC-CM-1/16-XL（2）垫尺寸为70-90µm产品选用SBNS-38FF或SZA15P-2008DK-15（3）铝垫尺寸为90-100µm产品选用UPS-38IG-CM-1/16-XL或SZA15P-2008GH-153.3根据铝垫间距选用劈刀头部直径（T）的大小估算公式头部直径（T）=2×铝垫间距-平均金球直径应用范例（1）铝垫间距≤110µm产品选用SBNS或FZA“打头”的劈刀（2）铝垫间距>110µm产品可灵活选用UPS或SZA“打头”的劈刀3.4根据相邻弧高和相邻间距选用劈刀头部形状（1）如果相邻间距≤120µm产品，一般选用SBN或SZA“打头”劈刀（2）如果相邻间距>120µm产品，一般选用UPS或SZA“打头”劈刀第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页本控制文件未经书面核准不得复印及分发。Thesedocumentareconfidential,shallnotreproducedordistributedwithoutpriorwrittenpermission.章节编号SectionNo：4章节名称Sec.Title：应用指导4应用指导根据目前客户产品，推荐选用以下规格的劈刀：(1)金丝采用Φ20µm产品选用UPS-35ID-CM-1/16-XL-20或SBNE-35BC-CM-1/16(2)铝垫尺寸为60-70µm产品且铝垫间距≤110µm产品选用SBNE-35BC-CM-1/16(3)铝垫尺寸为70-90µm产品且铝垫间距≤110µm产品选用SBNS-38FF-CM-1/16或FZA15P-2008DK-15(4)其它产品灵活选用UPS-38IG-CM或SZA15P-2008GH或SZA15P-2008DK-15如铝垫尺寸为70-90µm产品且铝垫间距>110µm产品选用SZA15P-2008DK-15铝垫尺寸为90-110µm产品且铝垫间距>110µm产品选用UPS-38IG-CM-1/16或SZA15P-2008GH-15第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页本控制文件未经书面核准不得复印及分发。Thesedocumentareconfidential,shallnotreproducedordistributedwithoutpriorwrittenpermission.章节编号SectionNo：5章节名称Sec.Title：备注4应用指导根据目前客户产品，推荐选用以下规格的劈刀：(1)金丝采用Φ20µm产品选用UPS-35ID-CM-1/16-XL-20或SBNE-35BC-CM-1/16(2)铝垫尺寸为60-70µm产品且铝垫间距≤110µm产品选用SBNE-35BC-CM-1/16(3)铝垫尺寸为70-90µm产品且铝垫间距≤110µm产品选用SBNS-38FF-CM-1/16或FZA15P-2008DK-15(4)其它产品灵活选用UPS-38IG-CM...
