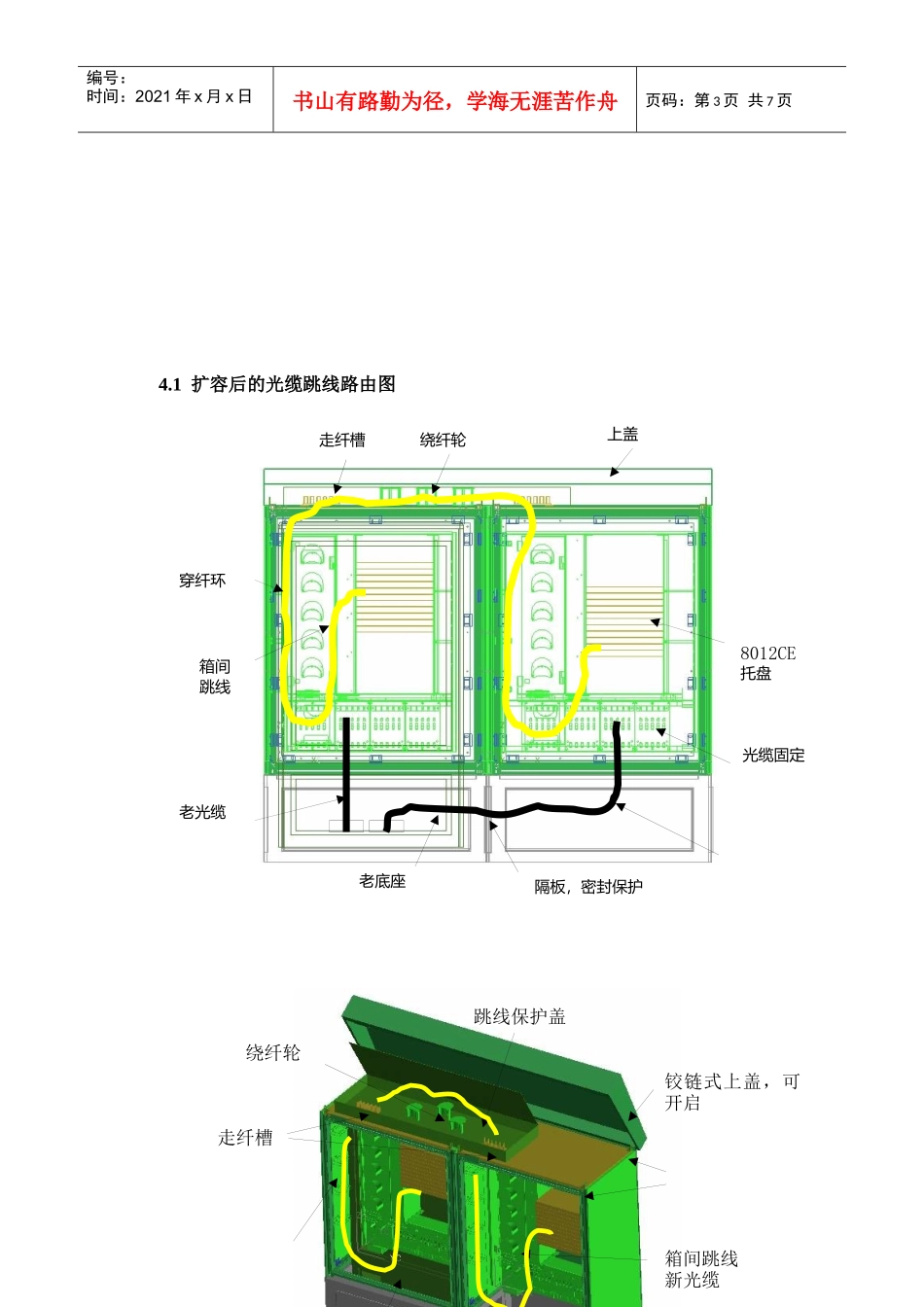

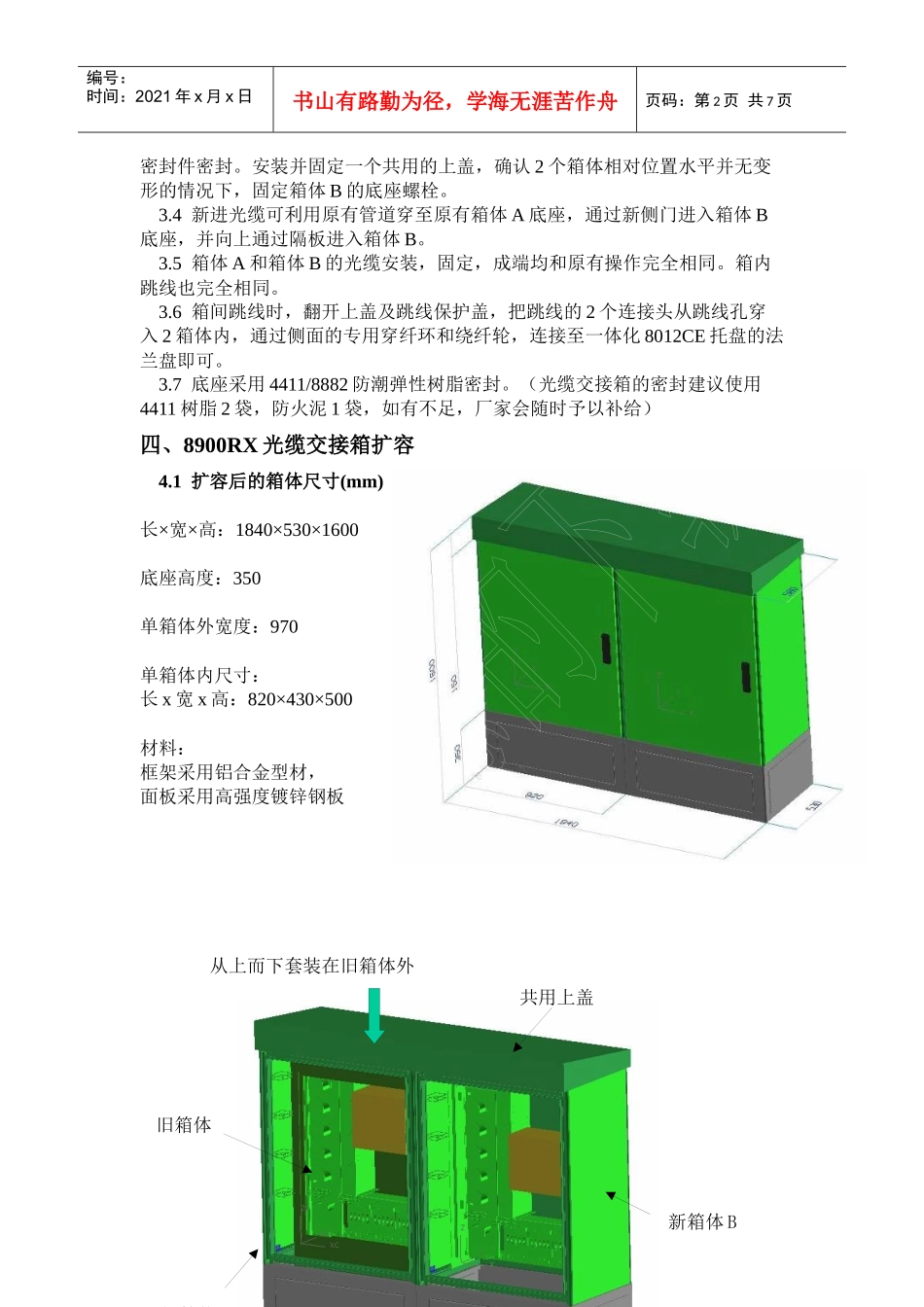

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页光缆交接箱8900RX改造技术规范一、光节点需要改造、扩容的原因随着城市经济的快速发展，光缆接入用户数量也随之迅速增长。光缆交接箱作为城市主干环网管理的重要单元，对整个网络的扩容起到至关重要的作用。电信现有部分光缆交接箱存在容量不够、维护管理困难等问题，造成光节点主干、配线无法开通新业务.对于竖立新的光缆交接箱，市政审批相当困难，施工情况也更为复杂。为此，3M中国有限公司结合多年在通信线路上的经验，为电信的网络改造和扩容设计，提供多种解决方案。二、光节点现场资料收集2.1改造要求及期望不允许改动现有光缆接续，在不进行割接，不中断通讯的情况下进行箱体的拼合扩容，增大光交容纤量为576芯；新、旧箱体之间要求可以进行跳线管理；箱体扩充后不可降低原密封标准及防尘效果；箱体内预留光分路器的位置（建议光分路器在光交接箱的最上层进行安装，客户提供分光器最大尺寸：标准19英寸、1.5U机箱）；提供光纤套管，及盘体上用的标签。光缆交接箱使用年限：20年2.2现场箱体情况根据现场勘察，需要掌握原光缆交接箱的如下情况箱体编号：XXXXX（如：46GJ001）生产厂家：XXXXX（如：深圳世纪人）地理位置：XXXXX（如：新华东街十字路口，向南10米，路西）描述：XXXXX（如：交接箱面向北，东侧有电缆交接箱，西侧无障碍物）箱体满配XX芯；箱体：高XXcm，宽XXcm，厚XXcm；水泥基座:长XXcm，宽XXcm，高XXcm根据原有箱体位置的情况，确定扩容新箱体B的安装位置。（左扩或右扩）三、主要现场施工步骤3.1浇注新水泥底座，注意和原有水泥底座保持水平，面积至少不小于扩容后新箱体(A+B)的底座面积。等水泥完全固定后，按照新底座安装孔位，安装膨胀螺栓。（水泥基堆建议尺寸见附图1）3.2不改动原有交接箱箱体的任何结构，仅拆去箱体正面门板。3.3在原有箱体外从上而下套上新箱体A，固定底座螺栓。3.3从新箱体A侧面安装一个288芯新箱体B，从侧面推入，底座侧门通过第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页密封件密封。安装并固定一个共用的上盖，确认2个箱体相对位置水平并无变形的情况下，固定箱体B的底座螺栓。3.4新进光缆可利用原有管道穿至原有箱体A底座，通过新侧门进入箱体B底座，并向上通过隔板进入箱体B。3.5箱体A和箱体B的光缆安装，固定，成端均和原有操作完全相同。箱内跳线也完全相同。3.6箱间跳线时，翻开上盖及跳线保护盖，把跳线的2个连接头从跳线孔穿入2箱体内，通过侧面的专用穿纤环和绕纤轮，连接至一体化8012CE托盘的法兰盘即可。3.7底座采用4411/8882防潮弹性树脂密封。（光缆交接箱的密封建议使用4411树脂2袋，防火泥1袋，如有不足，厂家会随时予以补给）四、8900RX光缆交接箱扩容4.1扩容后的箱体尺寸(mm)长×宽×高：1840×530×1600底座高度：350单箱体外宽度：970单箱体内尺寸：长x宽x高：820×430×500材料：框架采用铝合金型材，面板采用高强度镀锌钢板从上而下套装在旧箱体外旧箱体新箱体A共用上盖新箱体B第3页共7页第2页共7页老底座隔板，密封保护上盖光缆固定8012CE托盘绕纤轮走纤槽箱间跳线穿纤环老光缆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页4.1扩容后的光缆跳线路由图新箱体A走纤槽绕纤轮跳线保护盖铰链式上盖，可开启箱间跳线新光缆第4页共7页第3页共7页绕纤轮斜向跳线走纤槽穿纤孔穿纤孔跳线保护盖编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页4.2跳线保护盖4.3箱体底座穿纤环底座用防潮树脂老箱体第5页共7页第4页共7页密封隔板密封条可更换侧面编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页五、8900RX光缆交接箱改造特点5.1优点：•对原有交接箱无任何改动，不中断原有业务，改造安全性高。•利用原有管道进行光缆敷设，无需新管道施工。•扩容能力较强，条件许可，在原有箱体两侧均可扩容，现场安装更灵活。•箱间光纤跳线的保护和管理采用专用纤环，设计合理，与箱体跳线分离。•改造新箱体风...
