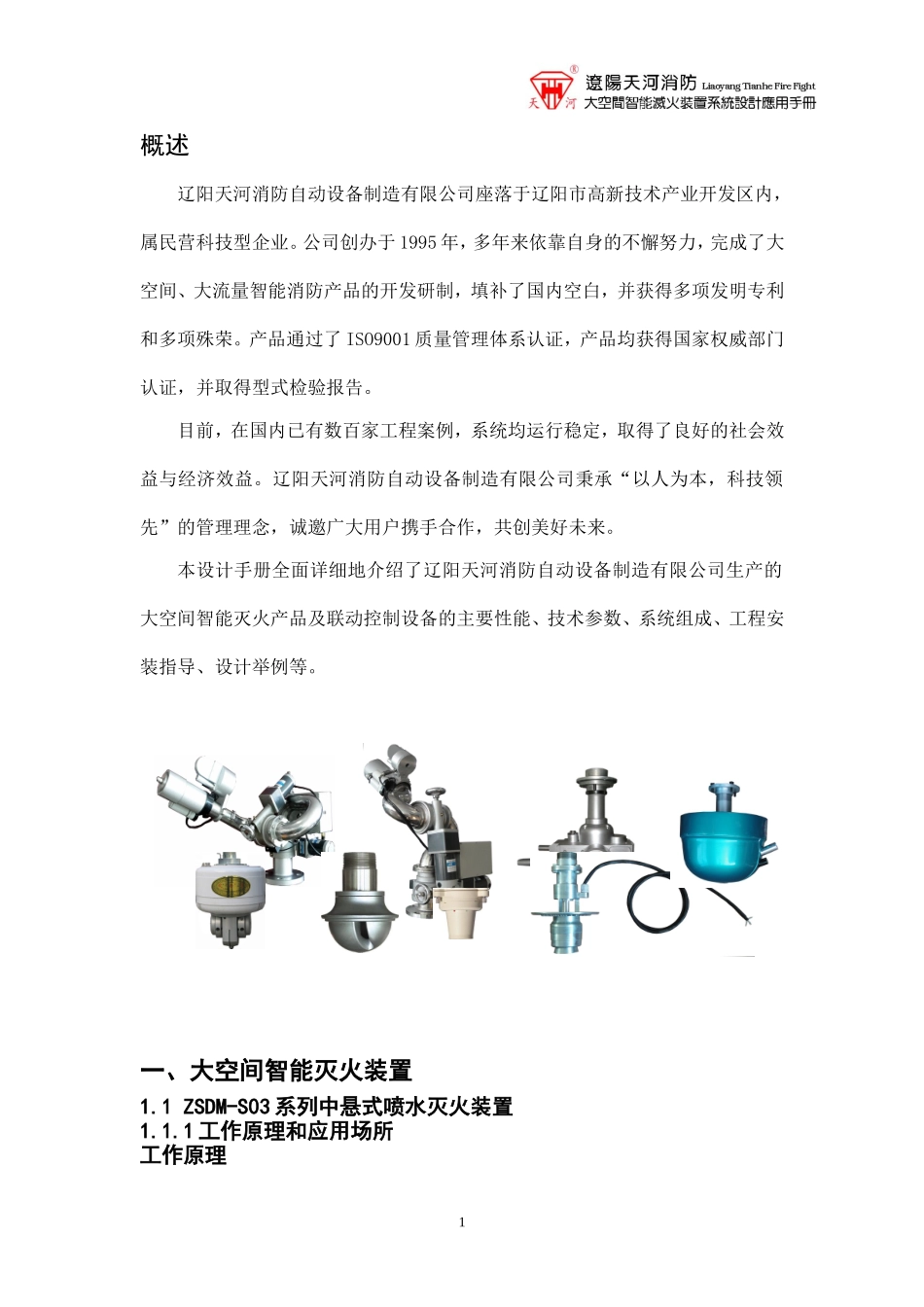

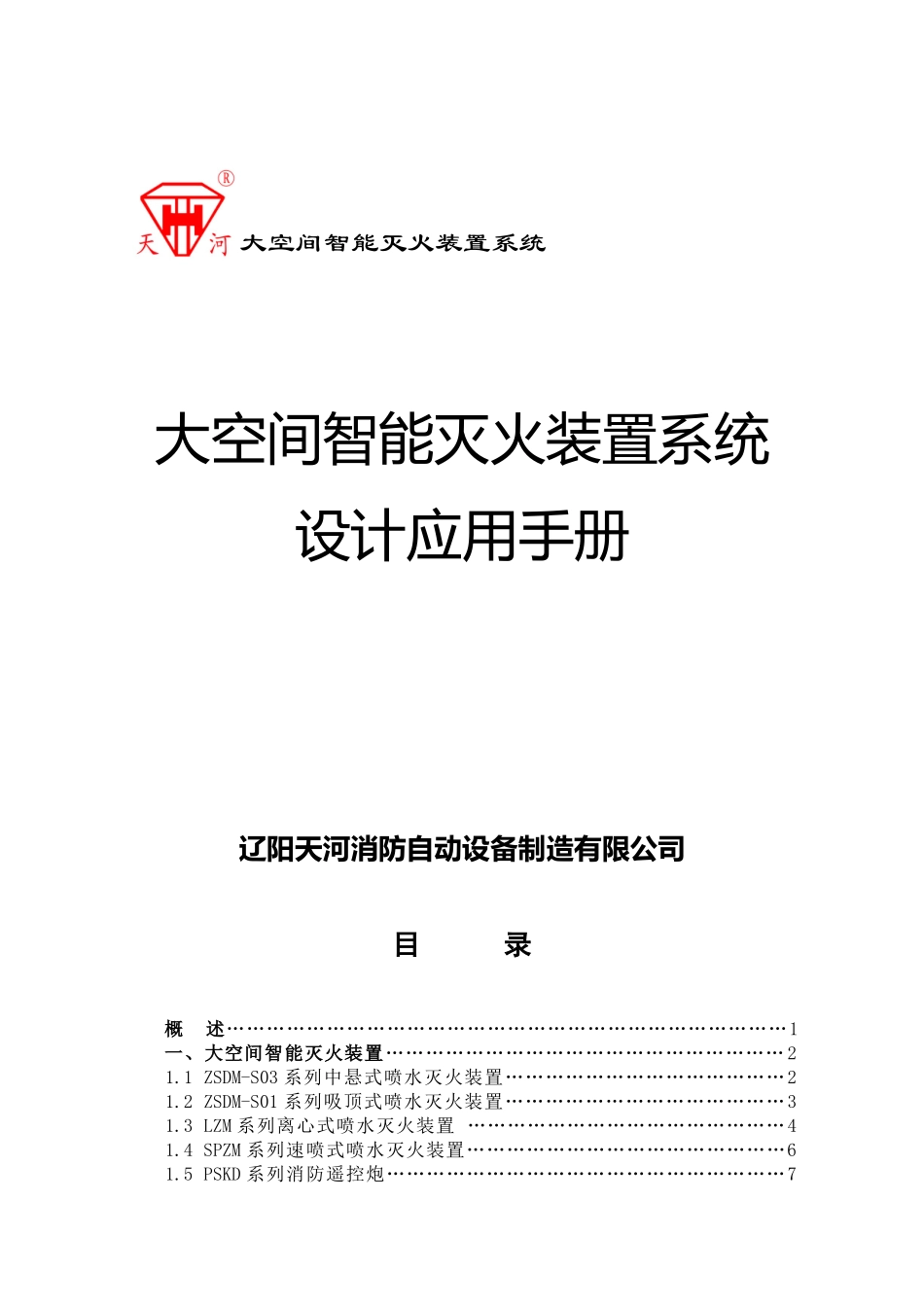

大空间智能灭火装置系统大空间智能灭火装置系统设计应用手册辽阳天河消防自动设备制造有限公司目录概述…………………………………………………………………………1一、大空间智能灭火装置……………………………………………………21.1ZSDM-S03系列中悬式喷水灭火装置……………………………………21.2ZSDM-S01系列吸顶式喷水灭火装置……………………………………31.3LZM系列离心式喷水灭火装置…………………………………………41.4SPZM系列速喷式喷水灭火装置…………………………………………61.5PSKD系列消防遥控炮……………………………………………………7二、大空间智能灭火系统控制装置…………………………………………102.1XK-Z-D-Ⅲ消防控制柜…………………………………………………102.2XK-Z-D-Ⅳ消防控制柜…………………………………………………112.3XK-Z-Y-Ⅰ/Ⅱ区域控制箱………………………………………………122.4现场手动盘………………………………………………………………132.5视频监控…………………………………………………………………14三、大空间智能灭火系统的组成……………………………………………17四、系统控制方式……………………………………………………………174.1大空间智能灭火装置与火灾报警控制装置综合设置…………………174.2大空间智能灭火装置集中控制…………………………………………18五、大空间智能灭火装置系统组成示意图…………………………………18六、系统综合设计举例………………………………………………………206.1ZSDM-S03中悬式喷水灭火装置系统设计举例…………………………206.2LZM离心式喷水灭火装置系统设计举例………………………………226.3ZSDM-S03中悬式喷水灭火装置与LZM离心式喷洒水灭火装置共同使用系统设计举例…………………………………………………………246.4SPZM速喷式喷水灭火装置系统设计举例………………………………266.5PSKD消防遥控炮系统设计举例…………………………………………28七、工程安装…………………………………………………………………297.1ZSDM-S03中悬式喷水灭火装置工程安装举例说明……………………297.2LZM离心式喷水灭火装置工程安装举例说明…………………………317.3SPZM速喷式喷水灭火装置工程安装举例说明…………………………327.4PSKD消防遥控炮工程安装举例说明……………………………………34八、系统调试验收与使用维护………………………………………………368.1系统调试验收……………………………………………………………368.2系统使用维护……………………………………………………………39概述辽阳天河消防自动设备制造有限公司座落于辽阳市高新技术产业开发区内，属民营科技型企业。公司创办于1995年，多年来依靠自身的不懈努力，完成了大空间、大流量智能消防产品的开发研制，填补了国内空白，并获得多项发明专利和多项殊荣。产品通过了ISO9001质量管理体系认证，产品均获得国家权威部门认证，并取得型式检验报告。目前，在国内已有数百家工程案例，系统均运行稳定，取得了良好的社会效益与经济效益。辽阳天河消防自动设备制造有限公司秉承“以人为本，科技领先”的管理理念，诚邀广大用户携手合作，共创美好未来。本设计手册全面详细地介绍了辽阳天河消防自动设备制造有限公司生产的大空间智能灭火产品及联动控制设备的主要性能、技术参数、系统组成、工程安装指导、设计举例等。一、大空间智能灭火装置1.1ZSDM-S03系列中悬式喷水灭火装置1.1.1工作原理和应用场所工作原理1ZSDM-S03系列中悬式喷水灭火装置，是将计算机技术、火灾传感技术、信号处理技术结合在一起的机电一体化灭火设备。装置在监控状态下，一旦在保护区域内发生火情，该装置会立即启动，进行水平、垂直全方位扫描，确定火源方位后中央控制器发出指令，打开电磁阀、启动水泵，灭火装置对准起火点主动喷水灭火，同时发出警报。扑灭火源后，装置会停止喷水。若有复燃，装置重复上述动作。根据用户需要，可配置摄像头、手动操作盘，在灭火过程中，控制室值班人员可对装置进行远程人...
