23厂空气循环炉设备基坑支护施工方案VIP免费

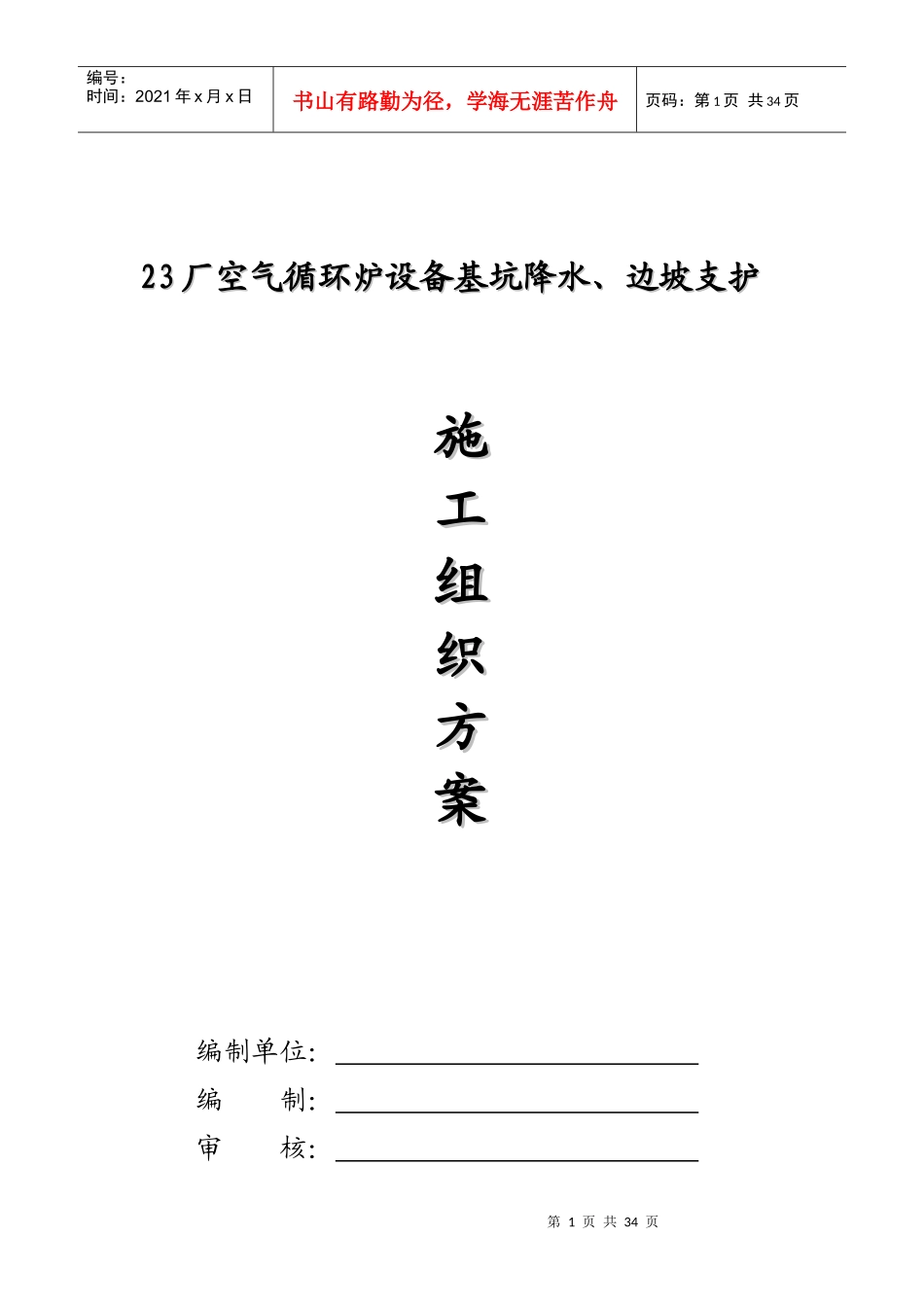

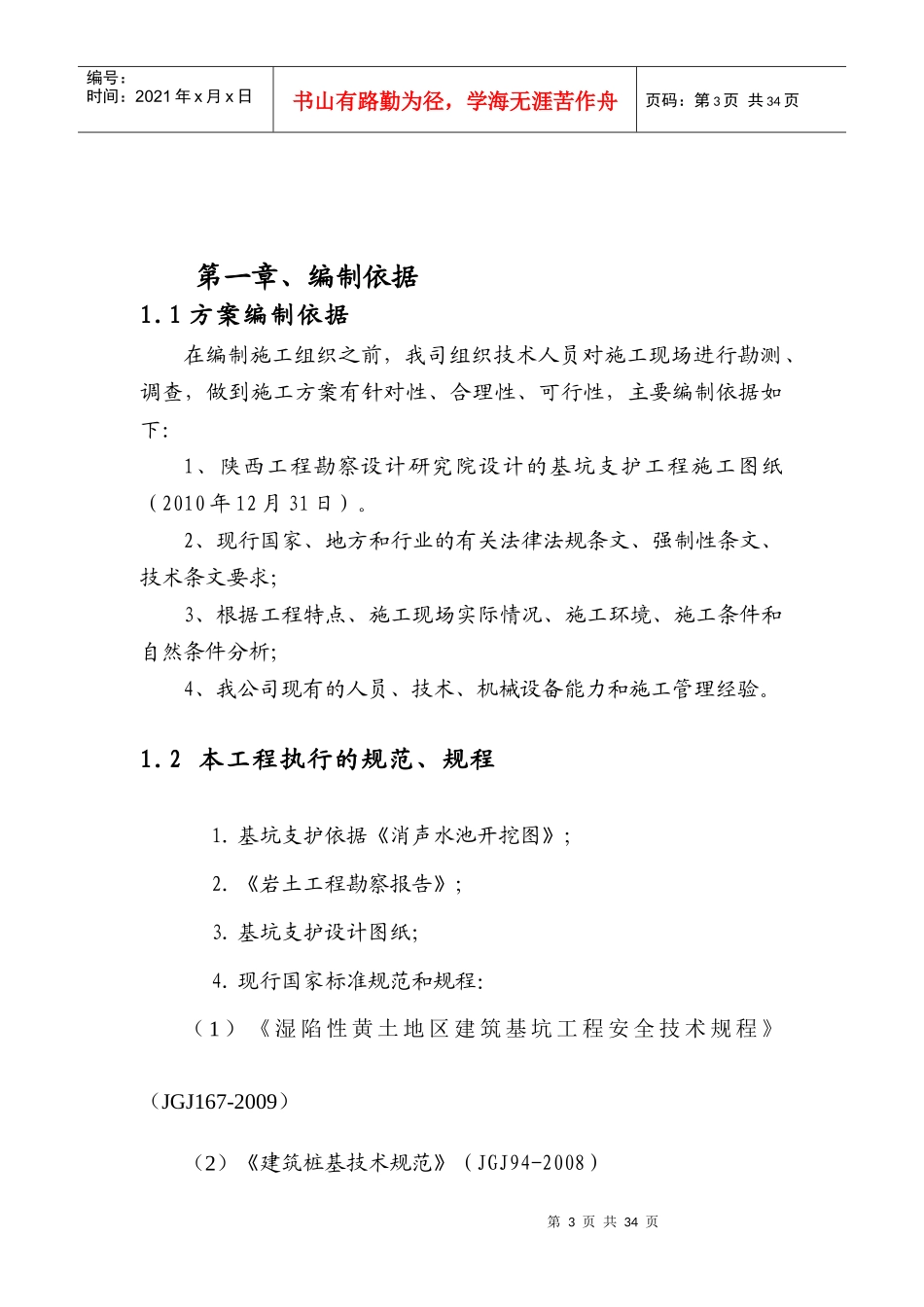

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页2323厂空气循环炉设备基坑降水、边坡支护厂空气循环炉设备基坑降水、边坡支护施施工工组组织织方方案案编制单位：编制：审核：第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页第一章、编制依据1.1方案编制依据在编制施工组织之前，我司组织技术人员对施工现场进行勘测、调查，做到施工方案有针对性、合理性、可行性，主要编制依据如下：1、陕西工程勘察设计研究院设计的基坑支护工程施工图纸（2010年12月31日）。2、现行国家、地方和行业的有关法律法规条文、强制性条文、技术条文要求；3、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件分析；4、我公司现有的人员、技术、机械设备能力和施工管理经验。1.2本工程执行的规范、规程1.基坑支护依据《消声水池开挖图》；2.《岩土工程勘察报告》；3.基坑支护设计图纸；4.现行国家标准规范和规程：（1）《湿陷性黄土地区建筑基坑工程安全技术规程》（JGJ167-2009）（2）《建筑桩基技术规范》（JGJ94-2008）第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页（3）《建筑边坡工程技术规范》（GB50330-2002）（4）《建筑基坑工程监测技术规范》（GB50497-2009）（5）《工程测量规范》（GB50026-93）；（6）《建筑桩基技术规范》（JGJ94-94）；（7）《建筑地基处理技术规范》（JGJ79-2002）；（8）《地基与基础工程施工及验收规范》（GBJ202-83）；（9）《建筑基坑支护技术规程》（JGJ120-99）；（10）《混凝土结构工程施工质量验收规范》（GB50204-2002）；（11）《建筑地基基础设计规范》（GB50007—2002）；（12）《建筑地基基础设计规范》（GBJ15-31-2003）；（13）《建筑地基基础工程施工质量验收规范》(GB50202-2002)；（14）《建设工程监理规范》（GB50319-2000）；（15）本工程《岩土工程勘察报告》及设计图纸以及与本工程施工与验收有关的规程、规范和标准。第二章、工程概况：1.工程概况：场地位于西安市阎良区，西飞23厂房。基坑周长约72米，坑底标高-7.0m，地面±0.0m，拟开挖基坑位于西飞23厂房内，东侧距厂房墙面3.0m，西边有3.0m深水池，无条件放坡。场地地层主要为粉质粘土，基坑片面尺寸约为22.2m×13.2m，场地地下水位埋深第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页约6.0m，属于孔隙潜水类型。根据地质勘察报告结合当地建筑经验，边坡支护设计采用护坡桩+预应力锚杆+挂网喷浆护面支护方案，降水采用轻型井点降水。2.基坑支护设计概况：1、支护桩采用直径ф1000的钻（冲）孔桩桩机。2、1-1段、2-2段均设三排预应力锚杆，长约21m；3、支护桩顶设700×600mm冠梁；4、3-3段采用护坡桩支护方案；5、更详尽的设计情况详见施工图相关平面和剖面图。第三章、施工参数：1.坡沿外侧1.5m附加荷载不的超过15Kpa；2.基坑侧壁安全等级为一级，重要性系数1.1；3.1-1断面基坑深度7.0m，设计采用护坡桩+预应力锚杆+挂网喷浆护面支护方案。桩间距1.4m,桩长13.5m，桩径1.7m详见施工图；4.2-2断面基坑深度7.0m，设计采用护坡桩+预应力锚杆+挂网喷浆护面支护方案。桩间距1.4m，桩长9.0m，桩径0.7m，详第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页见施工图；5.3-3断面基坑深度7.0m，采用护坡桩支护方案。桩间距1.4m，桩长9.0m，桩径0.7m，主筋14Ф20，坚强筋14Ф@2000，绕筋Ф8@150，桩顶位于-5.0m，桩身混凝土C30；桩顶设置600х700的冠梁，混凝土强度C30详见施工图。第四章、劳动力及主要材料和施工机具计划：1.施工材料如下表：（4-1）名称使用范围备注水泥用于注浆及喷射混凝土P.C32.5R混凝土用于护坡桩、冠梁锚杆用于基坑支护预应力锚杆、孔内注M20砂浆钢筋用于基坑支护Ф表示HPB235,Φ表示HRB335焊条用于锚杆制作和焊接E4...
