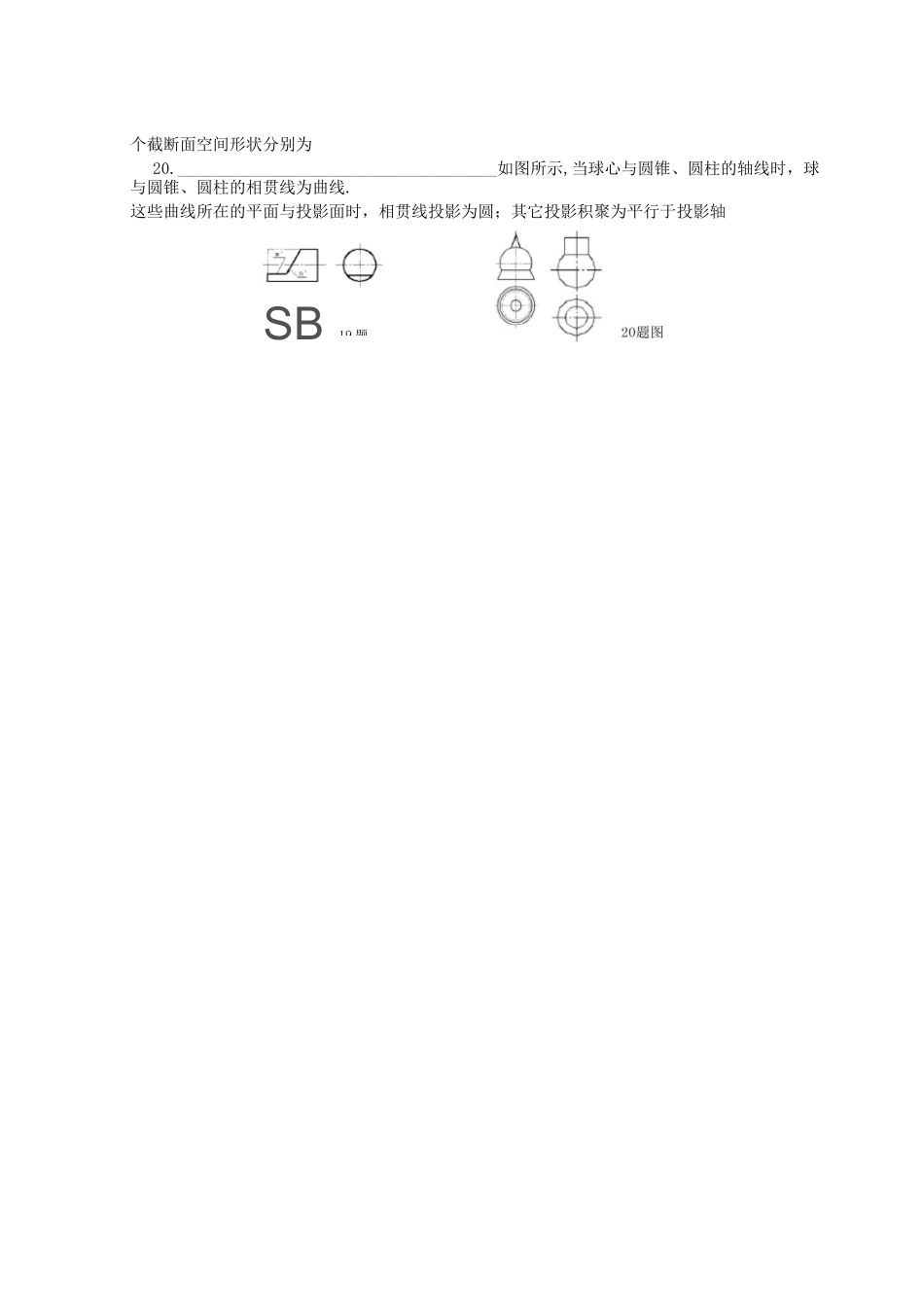

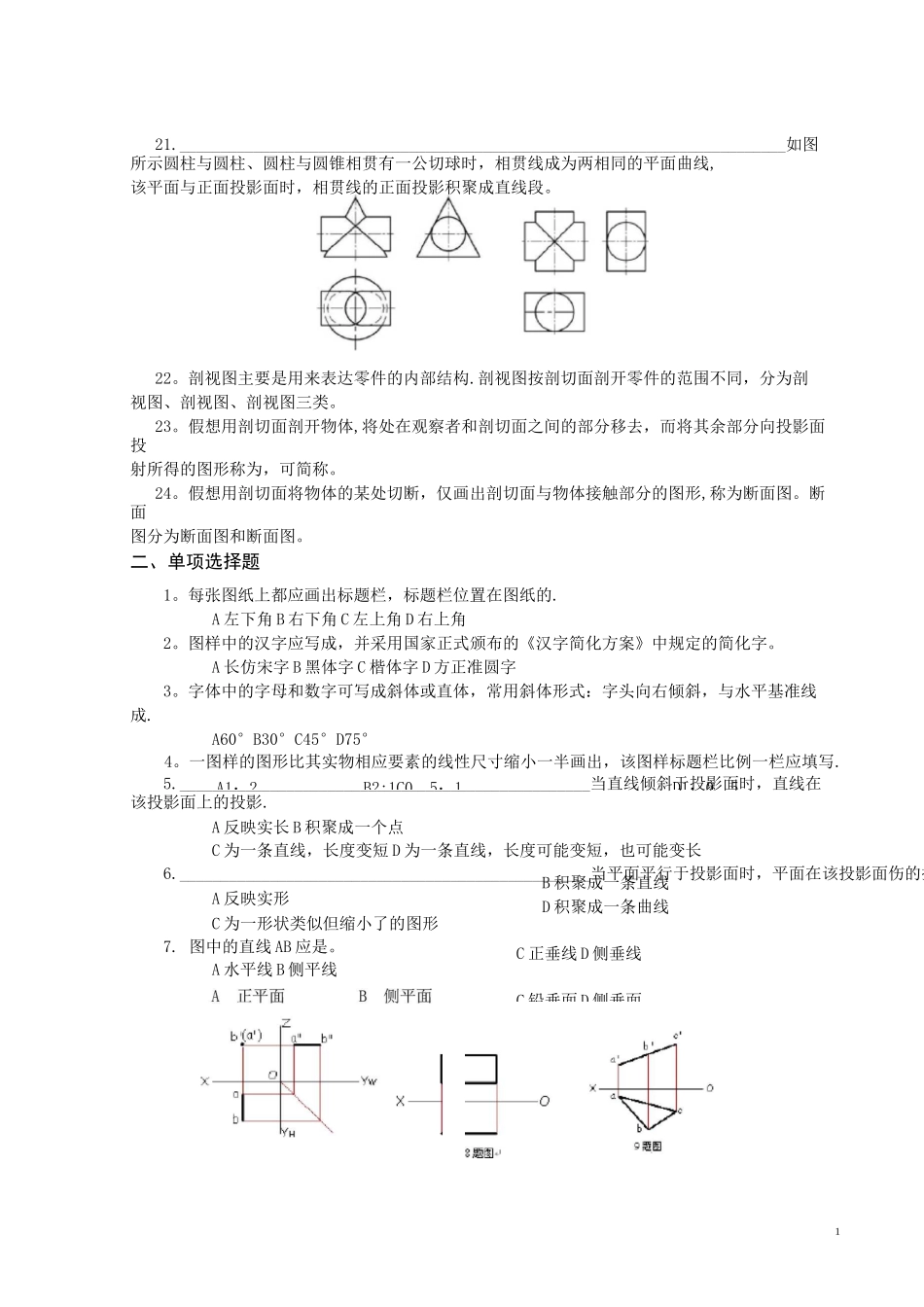

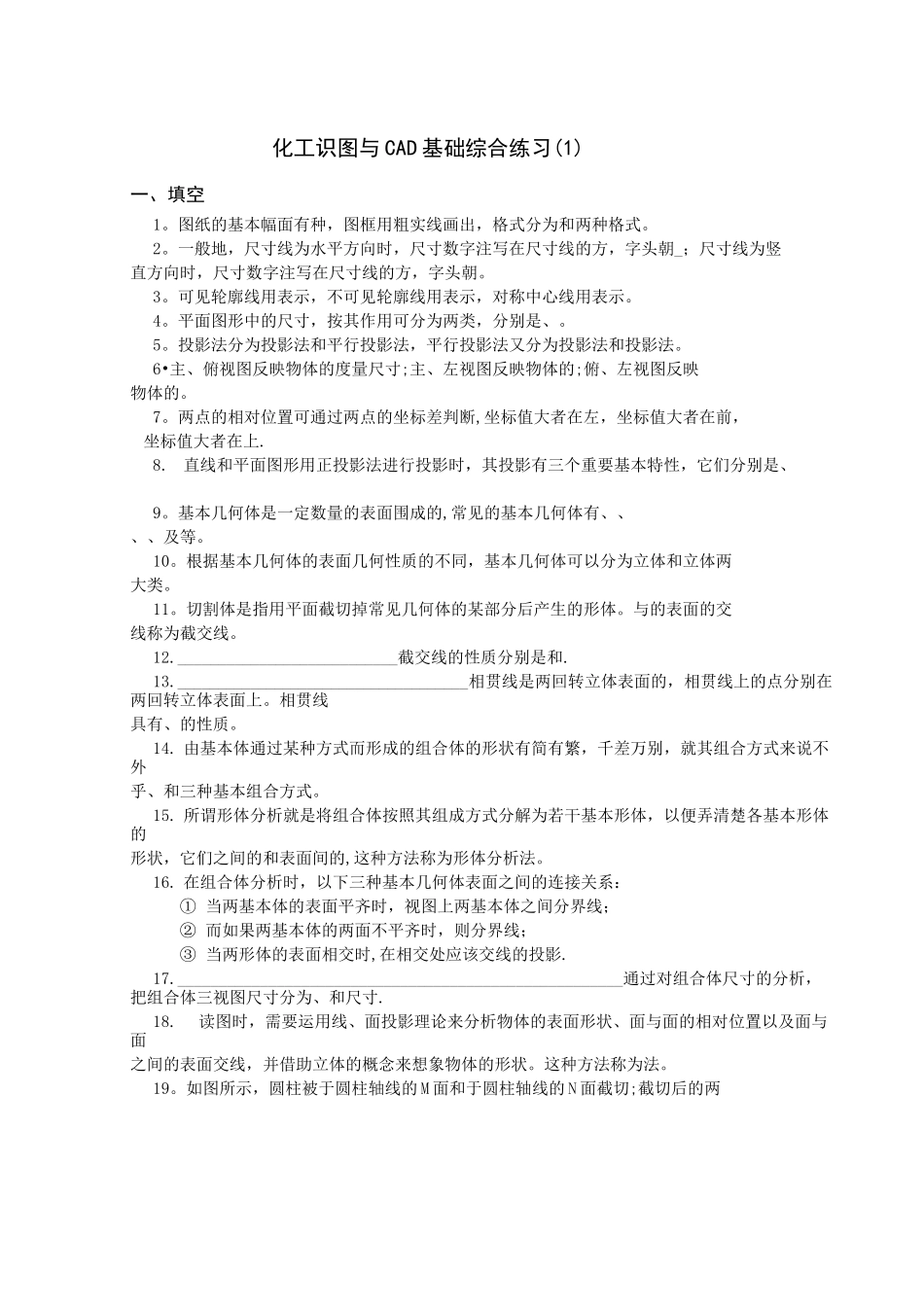

化工识图与CAD基础综合练习(1)一、填空1。图纸的基本幅面有种，图框用粗实线画出，格式分为和两种格式。2。一般地，尺寸线为水平方向时，尺寸数字注写在尺寸线的方，字头朝_；尺寸线为竖直方向时，尺寸数字注写在尺寸线的方，字头朝。3。可见轮廓线用表示，不可见轮廓线用表示，对称中心线用表示。4。平面图形中的尺寸，按其作用可分为两类，分别是、。5。投影法分为投影法和平行投影法，平行投影法又分为投影法和投影法。6•主、俯视图反映物体的度量尺寸;主、左视图反映物体的;俯、左视图反映物体的。7。两点的相对位置可通过两点的坐标差判断,坐标值大者在左，坐标值大者在前，坐标值大者在上.8.直线和平面图形用正投影法进行投影时，其投影有三个重要基本特性，它们分别是、9。基本几何体是一定数量的表面围成的,常见的基本几何体有、、、、及等。10。根据基本几何体的表面几何性质的不同，基本几何体可以分为立体和立体两大类。11。切割体是指用平面截切掉常见几何体的某部分后产生的形体。与的表面的交线称为截交线。12.___________________________截交线的性质分别是和.13.____________________________________相贯线是两回转立体表面的，相贯线上的点分别在两回转立体表面上。相贯线具有、的性质。14.由基本体通过某种方式而形成的组合体的形状有简有繁，千差万别，就其组合方式来说不外乎、和三种基本组合方式。15.所谓形体分析就是将组合体按照其组成方式分解为若干基本形体，以便弄清楚各基本形体的形状，它们之间的和表面间的,这种方法称为形体分析法。16.在组合体分析时，以下三种基本几何体表面之间的连接关系：①当两基本体的表面平齐时，视图上两基本体之间分界线；②而如果两基本体的两面不平齐时，则分界线；③当两形体的表面相交时,在相交处应该交线的投影.17.______________________________________________________通过对组合体尺寸的分析，把组合体三视图尺寸分为、和尺寸.18.读图时，需要运用线、面投影理论来分析物体的表面形状、面与面的相对位置以及面与面之间的表面交线，并借助立体的概念来想象物体的形状。这种方法称为法。19。如图所示，圆柱被于圆柱轴线的M面和于圆柱轴线的N面截切;截切后的两SB个截断面空间形状分别为20._______________________________________如图所示,当球心与圆锥、圆柱的轴线时，球与圆锥、圆柱的相贯线为曲线.这些曲线所在的平面与投影面时，相贯线投影为圆；其它投影积聚为平行于投影轴19题1A1：2B2:1C0。5：1D1：0。5B积聚成一条直线D积聚成一条曲线C正垂线D侧垂线C铅垂面D侧垂面21.__________________________________________________________________________如图所示圆柱与圆柱、圆柱与圆锥相贯有一公切球时，相贯线成为两相同的平面曲线,该平面与正面投影面时，相贯线的正面投影积聚成直线段。22。剖视图主要是用来表达零件的内部结构.剖视图按剖切面剖开零件的范围不同，分为剖视图、剖视图、剖视图三类。23。假想用剖切面剖开物体,将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形称为，可简称。24。假想用剖切面将物体的某处切断，仅画出剖切面与物体接触部分的图形,称为断面图。断面图分为断面图和断面图。二、单项选择题1。每张图纸上都应画出标题栏，标题栏位置在图纸的.A左下角B右下角C左上角D右上角2。图样中的汉字应写成，并采用国家正式颁布的《汉字简化方案》中规定的简化字。A长仿宋字B黑体字C楷体字D方正准圆字3。字体中的字母和数字可写成斜体或直体，常用斜体形式：字头向右倾斜，与水平基准线成.A60°B30°C45°D75°4。一图样的图形比其实物相应要素的线性尺寸缩小一半画出，该图样标题栏比例一栏应填写.5.__________________________________________________当直线倾斜于投影面时，直线在该投影面上的投影.A反映实长B积聚成一个点C为一条直线，长度变短D为一条直线，长度可能变短，也可能变长6.__________________________________________________当平面平行于投影面时，平面在该投影面伤的投影。A反映实形C为一形状类似但缩小了的图形7.图中的直线AB应是。A水平线...
