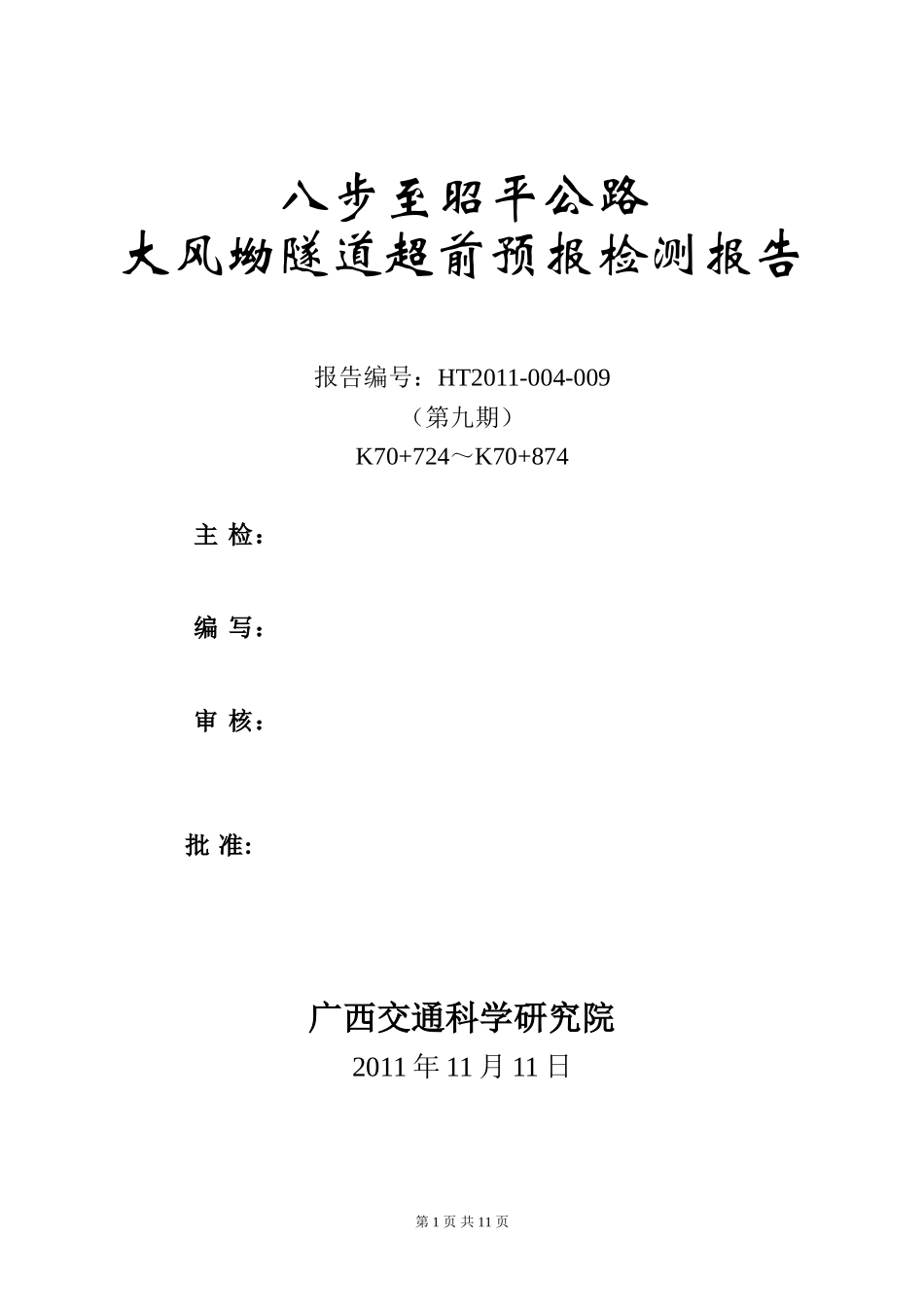

八步至昭平公路大风坳隧道超前预报检测报告报告编号：HT2011-004-009（第九期）K70+724～K70+874主检：编写：审核：批准:广西交通科学研究院2011年11月11日第1页共11页广西交通科学研究院大风坳隧道地质超前预报1任务来源及工作内容受黄昭二级路第七项目经理部的委托，广西交通科学研究院二〇一一年十一月九日对大风坳隧道进口进行超前地质预报。本次主要探测隧道掌子面前方150m范围内岩土体的含水、空洞和破碎情况。2工程概况大风坳隧道全长1560m,最大埋深为359.12m。隧址区属剥蚀低山地貌，山体由第四系坡残积土及泥盆系、寒武系的砂岩夹杂页岩、泥岩构成。隧道进出口段地势较低，进口段坡度较缓，出口段坡度较陡。隧道洞身段山体较陡峭，由于风化剥蚀切割作用，地形切割较深，山坡较陡，地表沟谷较发育。隧址区构造运动强烈，存在褶皱，断层等构造。3、检测设备、方法及依据弹性波反射法预报采用TGP206（JT-20-35）型隧道地质超前预报系统。对测线布置段和隧道掌子面岩体进行地质描述，并选择岩体相对完整的地段布置接收孔位置。记录检波器接收孔、激发起至的炮孔的隧道里程，对于不等间距的炮孔要测量炮孔间距，记录隧道掌子面的里程；定向并耦合安置孔中三分量检波器；尔后进行逐炮地震波数据的采集工作，测量中要求隧道内具有安静的条件，有关的产生振动施工的项目需要暂时停止。所有炮孔的数据采集完毕，在检查采集数据合格后结束现场测量工作。第2页共11页广西交通科学研究院大风坳隧道地质超前预报图1现场工作示意图隧道地质超前预报作业依据为：①《公路工程物探规程》（JTGTC22-2009）；②《公路隧道施工技术细则》（JTG/TF60-2009）4检测结果本次检测设计激发孔24个，实际激发24炮，所记录的24炮数据较好，可用于数据处理和解释。经分析处理后得到相关成果图及数据4.1地震波三分量记录图图2为原始的现场地震波三分量采集图，左半图为同侧记录，右半图为对侧记录。第3页共11页广西交通科学研究院大风坳隧道地质超前预报图2TGP206地震波三分量原始记录4.2纵横波偏移成果图图3～图5为隧道K70+724～K70+874里程段的纵波偏移图、横波SH偏移图和横波SV偏移图。第4页共11页广西交通科学研究院大风坳隧道地质超前预报图3纵（P）波偏移成果图图4横波（SH）偏移成果图图5横波（SV）偏移成果图第5页共11页广西交通科学研究院大风坳隧道地质超前预报4.3地质构造与结构参数表表1为隧道K70+724～K70+874里程段的地质构造与结构的参数表。No.波型波轴相似度反射幅度比截距里程水平夹角垂直倾角反射中心位置X/Y/Z1S0.30.36870734.44m96deg84deg70732.70/10.60/6.12m2P0.5-1.27870738.05m120deg90deg70719.34/32.34/0.00m3S0.33-0.44770742.89m86deg-82deg70741.56/0.00/-9.62m4P0.44-1.02370744.76m52deg90deg70719.55/-32.55/0.00m5S0.65-1.19770752.37m104deg76deg70742.94/18.44/18.44m6P0.360.52570762.59m52deg-82deg70729.02/-40.59/-10.88m7S0.531.11270764.01m96deg-79deg70759.76/9.75/-16.88m8S0.521.28470767.56m108deg73deg70750.77/26.04/26.04m9P0.320.41470768.30m122deg81deg70735.89/47.22/12.65m10S0.541.49770772.02m99deg-59deg70742.30/12.01/-44.82m11S0.430.76970772.84m52deg81deg70734.38/-45.77/12.26m12P0.53-0.25370778.49m108deg62deg70746.25/24.86/43.06m13P0.540.95770801.65m69deg-85deg70783.90/-43.64/-11.69m由表1地质构造参数表，可以看出隧道里程由K70+724～K70+874段的150米范围内，共有13条纵、横波反射界面，其中纵波6条，横波7条。根据“波相似度”和“反射幅度比”参数，把反射界面分为三类①具有强反射的界面有6条（表中序号为2、4、5、7、8、10）；②具有中等反射的界面有3条（表中序号6、11、13）；③具有弱反射的界面有5条（表中序号为1、3、9、12。上述反射界面中，上述里程位置的反射界面有8条正反射特征，5条负反射界面（见表1）。据此推断：负的强反射界面处为岩层破碎带；负的中等反射界面处为张性裂隙密集带；负的弱反射界面处为节理裂隙带；纵波强的正反射界面处为岩性由较软岩性向较硬岩性的变化位置；横波的正的强反界面位置...
