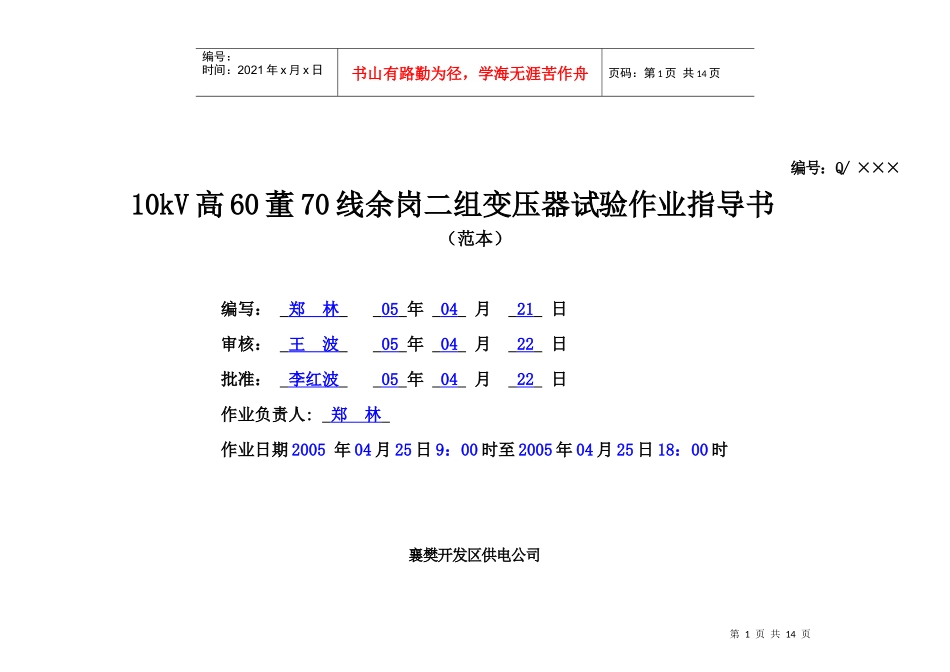

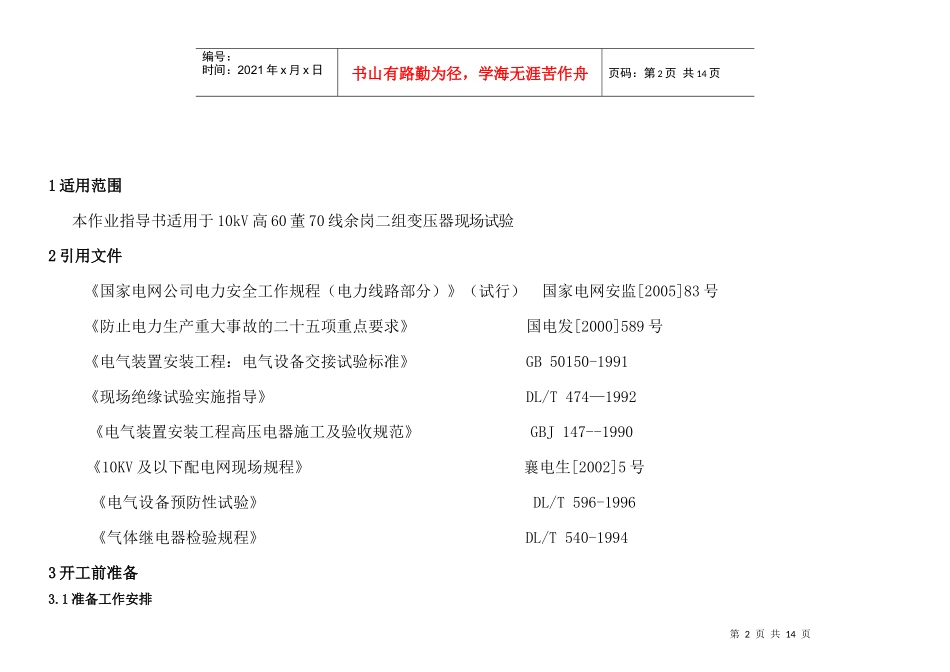

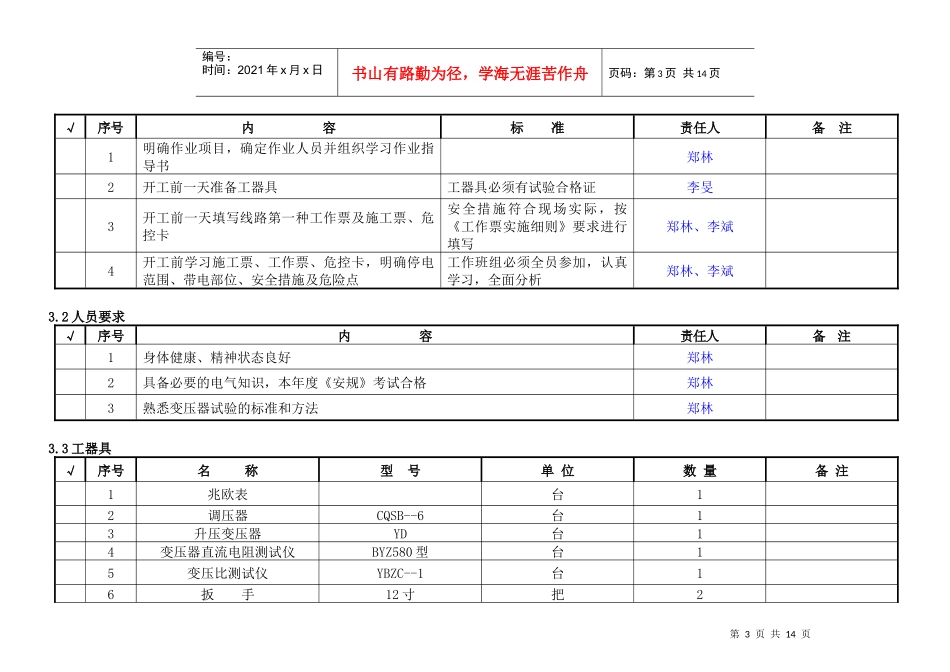

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页编号：Q/×××10kV高60董70线余岗二组变压器试验作业指导书（范本）编写：郑林05年04月21日审核：王波05年04月22日批准：李红波05年04月22日作业负责人:郑林作业日期2005年04月25日9：00时至2005年04月25日18：00时襄樊开发区供电公司第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1适用范围本作业指导书适用于10kV高60董70线余岗二组变压器现场试验2引用文件《国家电网公司电力安全工作规程（电力线路部分）》（试行）国家电网安监[2005]83号《防止电力生产重大事故的二十五项重点要求》国电发[2000]589号《电气装置安装工程：电气设备交接试验标准》GB50150-1991《现场绝缘试验实施指导》DL/T474—1992《电气装置安装工程高压电器施工及验收规范》GBJ147--1990《10KV及以下配电网现场规程》襄电生[2002]5号《电气设备预防性试验》DL/T596-1996《气体继电器检验规程》DL/T540-19943开工前准备3.1准备工作安排第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页√序号内容标准责任人备注1明确作业项目，确定作业人员并组织学习作业指导书郑林2开工前一天准备工器具工器具必须有试验合格证李旻3开工前一天填写线路第一种工作票及施工票、危控卡安全措施符合现场实际，按《工作票实施细则》要求进行填写郑林、李斌4开工前学习施工票、工作票、危控卡，明确停电范围、带电部位、安全措施及危险点工作班组必须全员参加，认真学习，全面分析郑林、李斌3.2人员要求√序号内容责任人备注1身体健康、精神状态良好郑林2具备必要的电气知识，本年度《安规》考试合格郑林3熟悉变压器试验的标准和方法郑林3.3工器具√序号名称型号单位数量备注1兆欧表台12调压器CQSB--6台13升压变压器YD台14变压器直流电阻测试仪BYZ580型台15变压比测试仪YBZC--1台16扳手12寸把2第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页7安全围栏10米套28高压验电器（10）KV支19绝缘手套10KV双110绝缘靴10KV双111高压接地棒（线）10KV套112低压接地棒（线400V套113万用表把13.4试验前检查√序号检查项目检查情况检查人检查时间备注1外观检查1、变压器油枕油位是否正常、各部位是否渗油、漏油邓彦冬2001-4-222、湿器是否完好、吸附剂是否干燥无变色邓彦冬2001-4-223、套管部位是否有裂纹、是否有油污邓彦冬2001-4-223.5危险点分析√序号内容1攀登杆塔时由于脚钉松动或没有抓稳踏牢，发生高空坠落2安全带没有系在牢固构件上或系安全带后扣环没有扣好，发生高空坠落3杆塔上作业转位时失去安全带保护，发生高空坠落第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页4分支线路不验电、挂地线，发生反送电，停电线路存在感应电压，发生人身触电3.6安全措施√序号内容1工作人员登杆（杆号）前应核对线路名称、杆塔号及米油二回设备编号、标志是否与停电线路相符2进入试验现场，试验人员必须戴安全帽，穿绝缘鞋3现场试验工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度4试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”的标示牌，并有专人监护，严禁非试验人员进入试验场地5为保证人身和设备安全，在进行绝缘电阻测量和交流耐压试验后应对试品充分放电6在现场进行试验工作时，根据带电设备的电压等级，试验人员应注意保持与带电体的安全距离不应小于《安规》中规定的距离7试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠8工作中如需使用登高工具时，应做好防止瓷件损坏和人员高空摔跌的安全措施9试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置10开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项，必须认真检查试验接线，表计倍率、量程，调压器零位及仪表的开始状态11试验过程应有人监护并呼唱，试验人员在试验过程中注意力应...
