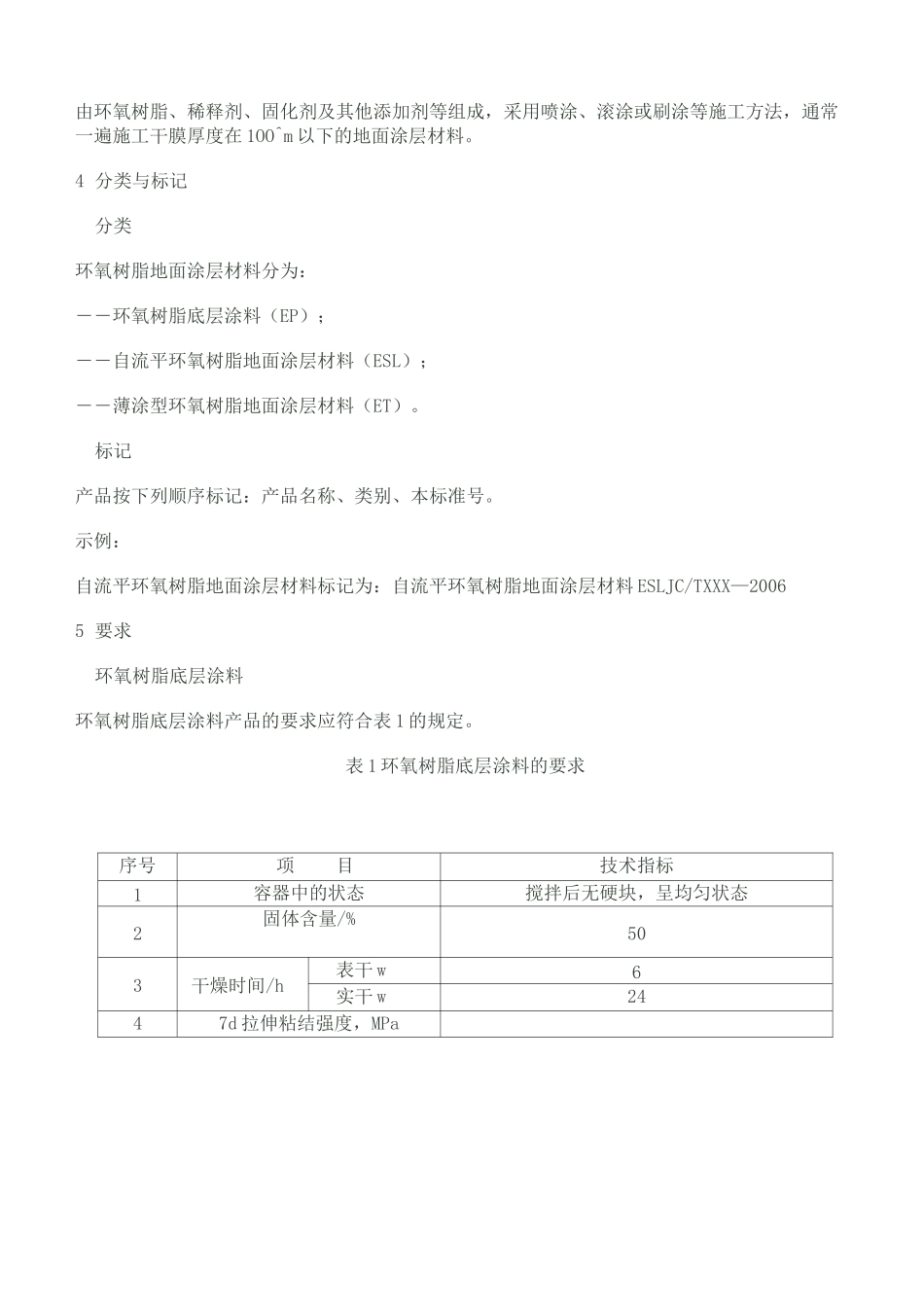

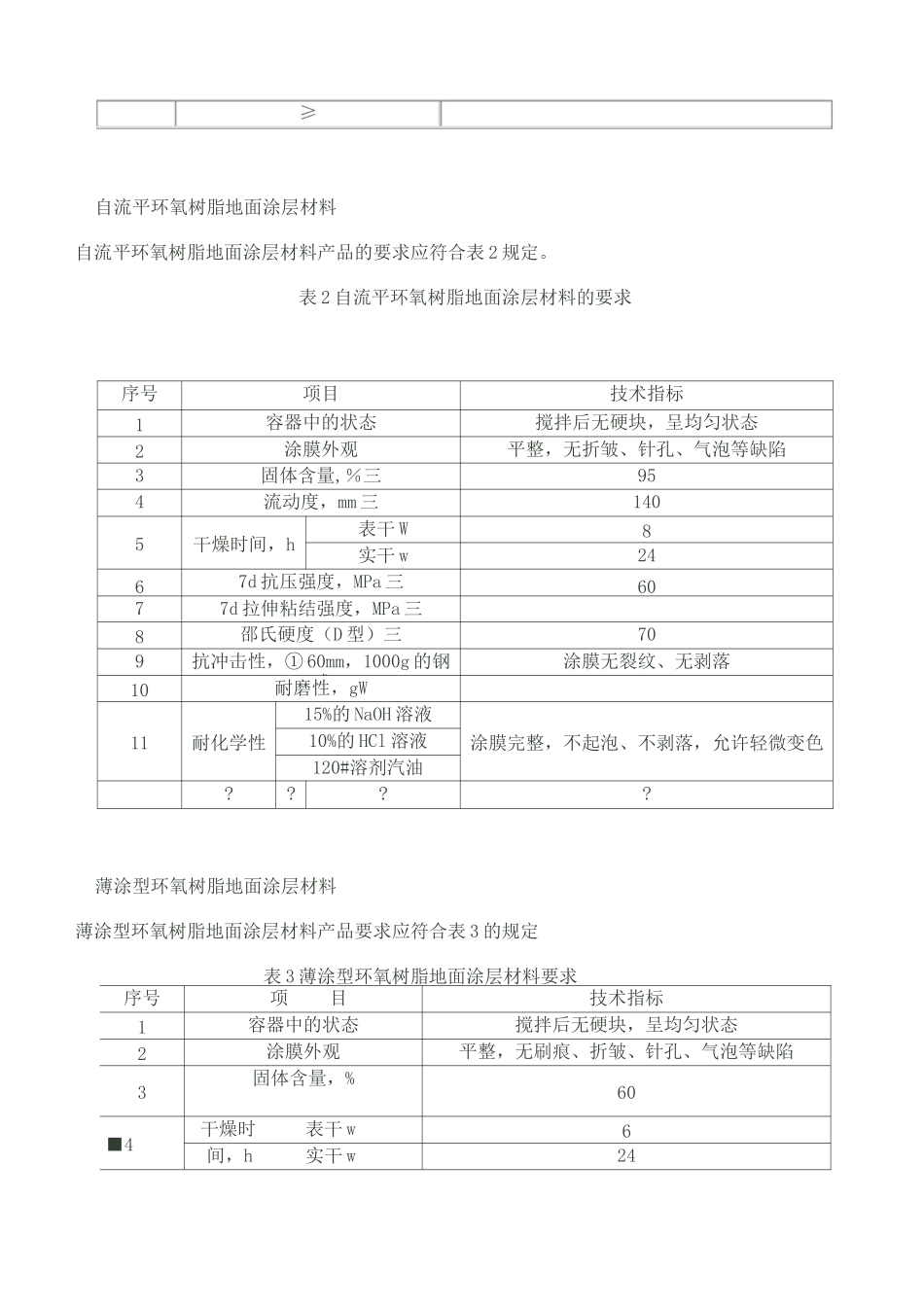

1范围本标准规定了环氧树脂地面涂层材料的术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于以环氧树脂为主要原材料的底层涂料、自流平地面涂层材料、薄涂型环氧树脂地面涂层材料。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1725涂料固体含量测定法GB/T1728-1979漆膜、腻子膜干燥时间测定方法GB/T2411-1980塑料邵氏硬度试验方法GB3186涂料产品的取样GB/T6739-1996涂膜硬度铅笔测定法GB/T9265建筑涂料涂层耐碱性的测定GB/T9271-1988色漆和清漆标准试板GB/T17671-1999水泥胶砂强度检验方法（ISO法）JC/T412-1991建筑用石棉水泥平板JC/T547-2005陶瓷墙地砖胶粘剂JC/T907-2003混凝土界面处理剂JC/T985-2005地面用水泥基自流平砂浆3术语和定义下列术语和定义适用于本标准。环氧树脂底层涂料epoxyresinflooringprimer由环氧树脂、固化剂、稀释剂及其他助剂等组成，在环氧树脂地面涂层材料涂装时，直接涂到地面基体上，起到封闭和粘结作用的涂料。自流平环氧树脂地面涂层材料self-levellingepoxyresinflooringcoating由环氧树脂、稀释剂、固化剂及其他添加剂等组成，搅拌后具有流动性或稍加辅助性铺摊就能流动找平的地面用材料。薄涂型环氧树脂地面涂层材料thinepoxyresinflooringcoating由环氧树脂、稀释剂、固化剂及其他添加剂等组成，采用喷涂、滚涂或刷涂等施工方法，通常一遍施工干膜厚度在1OO^m以下的地面涂层材料。4分类与标记分类环氧树脂地面涂层材料分为：――环氧树脂底层涂料（EP）；――自流平环氧树脂地面涂层材料（ESL）；――薄涂型环氧树脂地面涂层材料（ET）。标记产品按下列顺序标记：产品名称、类别、本标准号。示例：自流平环氧树脂地面涂层材料标记为：自流平环氧树脂地面涂层材料ESLJC/TXXX—20065要求环氧树脂底层涂料环氧树脂底层涂料产品的要求应符合表1的规定。表1环氧树脂底层涂料的要求序号项目技术指标1容器中的状态搅拌后无硬块，呈均匀状态2固体含量/%503干燥时间/h表干w6实干w2447d拉伸粘结强度，MPa自流平环氧树脂地面涂层材料自流平环氧树脂地面涂层材料产品的要求应符合表2规定。表2自流平环氧树脂地面涂层材料的要求序号项目技术指标1容器中的状态搅拌后无硬块，呈均匀状态2涂膜外观平整，无折皱、针孔、气泡等缺陷3固体含量,％三954流动度，mm三1405干燥时间，h表干W8实干w2467d抗压强度，MPa三6077d拉伸粘结强度，MPa三8邵氏硬度（D型）三709抗冲击性，①60mm，1000g的钢球涂膜无裂纹、无剥落10耐磨性，gW11耐化学性15%的NaOH溶液涂膜完整，不起泡、不剥落，允许轻微变色10%的HCl溶液120#溶剂汽油????薄涂型环氧树脂地面涂层材料薄涂型环氧树脂地面涂层材料产品要求应符合表3的规定表3薄涂型环氧树脂地面涂层材料要求序号项目技术指标1容器中的状态搅拌后无硬块，呈均匀状态2涂膜外观平整，无刷痕、折皱、针孔、气泡等缺陷3固体含量，%60■4干燥时表干w6间，h实干w245铅笔硬度，H36抗冲击性，①50mm，500g的钢球涂膜无裂纹、无剥落7耐磨性，g87d拉伸粘结强度，MPa9耐水性涂膜完整，不起泡、不剥落，允许轻微变色10耐化学性15%的NaOH溶液涂膜完整，不起泡、不剥落，允许轻微变色10%的HCl溶液120#溶剂汽油????6试验方法标准试验条件本标准的标准试验条件：环境温度（23±2）°C，相对湿度（50±5）%。试验前样品的处理待检样品应在贮存期内，所有试验材料应在标准试验条件下放置至少24h。试验样板的制备石棉水泥板：石棉水泥板的底材均为符合JC/T412T991表2中I类板（加压板，厚度为4mm~6mm），技术要求的石棉水泥平板，其表面处理按GB/T9271-1988中的规定进行，试验前,试板应在80C的烘箱中干燥4h后，取出，在标准试验条件下放置不少于4h后使用。混凝土板：混凝土板应符合JC/T547-2005附录A的要求。各试验项目的试板尺寸、数量应符合表4的规定。表4各试验项...
