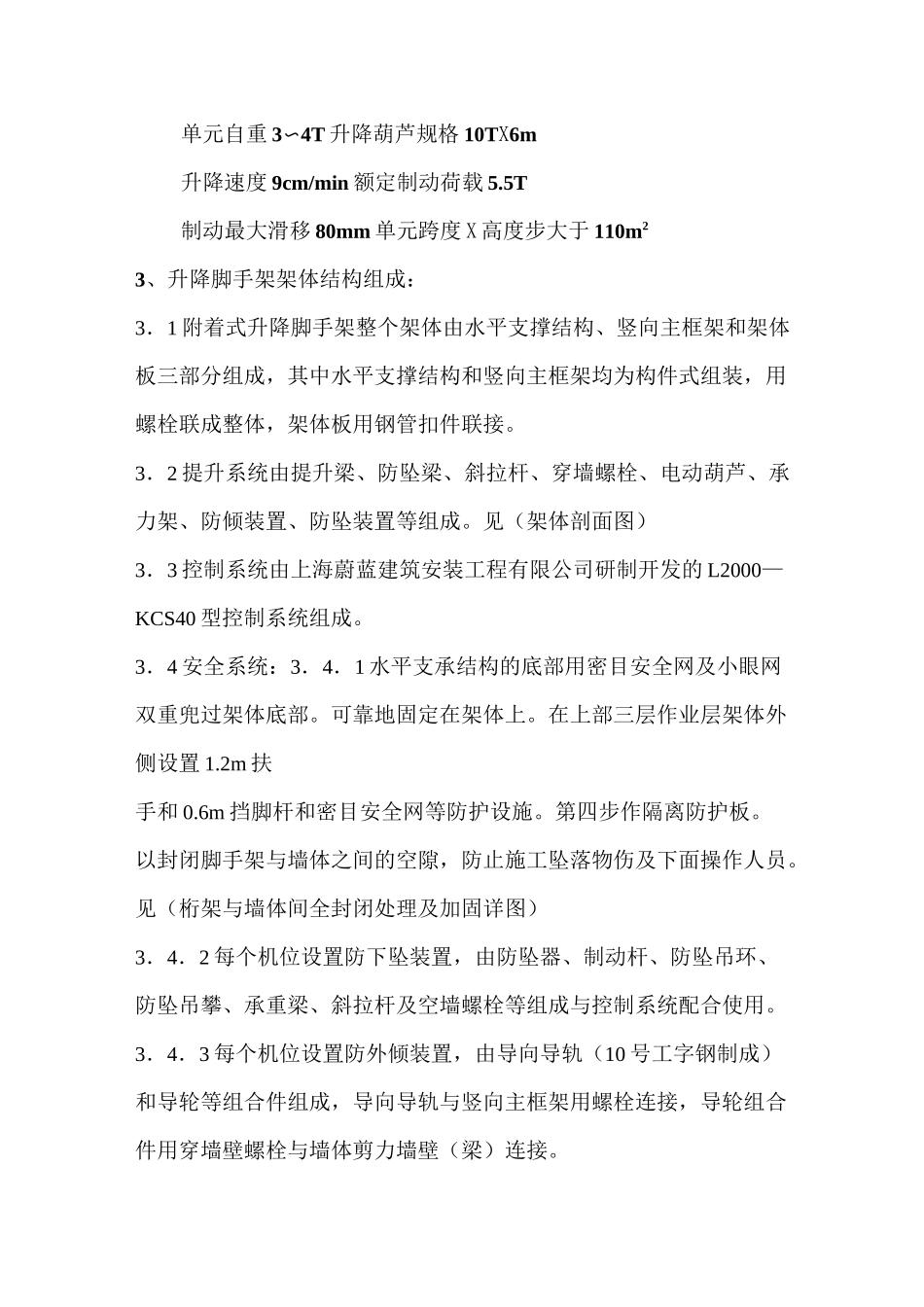

脚手架离墙距离0.4m附着式升降脚手架简介使用范围：附着式升降脚手架主要用于民用高层建筑主体施工中外墙脚手架施工。1、升降脚手架的主要功能：1．1附着式升降脚手架具有在主体施工中外墙安全防护、允许的施工荷载等使用功能，使用条件符合现行外脚手架使用规范。1．2脚手架覆盖4层楼高，在建筑主体施工时，逐层提升以满足上层扎筋、支撑、浇筑混凝土，下层拆模及物料周转，主体结构封顶后逐层下降，可满足装饰装修作业需要。1．3适应框架、剪力墙结构，可适应有阳台、挑板和凹凸变化较大的结构。1．4在升降过程中保持水平约束，防止倾覆，具有可靠的防坠装置，防止坠落，具有同步监视功能。1．5脚手架可以整体使用，也可以分片使用，可采用电动升降方式，特殊工况也可以采用手动升降方式。2、升降脚手架参数：附着式升降脚手架设计参数确定是否合理，关系到能否最大限度的满足施工现场实际需要，也关系到施工安全。主要参数如下：最大单元跨度7.2m最大高度16.5m脚手架宽度0.8m脚手架步高1.85m最大施工荷载3X2KN/m2单元自重3〜4T升降葫芦规格10TX6m升降速度9cm/min额定制动荷载5.5T制动最大滑移80mm单元跨度X高度步大于110m23、升降脚手架架体结构组成：3．1附着式升降脚手架整个架体由水平支撑结构、竖向主框架和架体板三部分组成，其中水平支撑结构和竖向主框架均为构件式组装，用螺栓联成整体，架体板用钢管扣件联接。3．2提升系统由提升梁、防坠梁、斜拉杆、穿墙螺栓、电动葫芦、承力架、防倾装置、防坠装置等组成。见（架体剖面图）3．3控制系统由上海蔚蓝建筑安装工程有限公司研制开发的L2000—KCS40型控制系统组成。3．4安全系统：3．4．1水平支承结构的底部用密目安全网及小眼网双重兜过架体底部。可靠地固定在架体上。在上部三层作业层架体外侧设置1.2m扶手和0.6m挡脚杆和密目安全网等防护设施。第四步作隔离防护板。以封闭脚手架与墙体之间的空隙，防止施工坠落物伤及下面操作人员。见（桁架与墙体间全封闭处理及加固详图）3．4．2每个机位设置防下坠装置，由防坠器、制动杆、防坠吊环、防坠吊攀、承重梁、斜拉杆及空墙螺栓等组成与控制系统配合使用。3．4．3每个机位设置防外倾装置，由导向导轨（10号工字钢制成）和导轮等组合件组成，导向导轨与竖向主框架用螺栓连接，导轮组合件用穿墙壁螺栓与墙体剪力墙壁（梁）连接。3．4．4每个机位设置一套荷载限制装置，该装置由称重传感器、传感器专用导线、显视屏、电控柜组成。该装置能显视各机位的即时荷载和荷载设置，当超载或失载时能报警同时切断电源防止事故发生，控制台同时具备如下功能：点控（单台升降）、群控（多台机同时升降）、故障信号显视、漏电、缺相、短路等保护功能。3.5脚手架几何尺寸：内外立杆间距0.8m，内立杆离墙距离0.4m,立杆纵向间距W1.6m，脚手架搭设8步（视建筑物层高，有时要搭9步），1至2步为承重桁架，高1.8m,用048X3.5钢管加工成一定形状，用连接板绞链螺栓连接，2至8步用钢管、扣件搭设，步高1.85m，8步（9步）以外外侧防护栏高1.8m，脚手架总高度14.7m~16.55m。4、脚手架钢结构件制作：4.1一般要求：4.1.1附着式升降脚手架的钢结构件的制作严格按照规定顺序批准的施工图加工制作，材料质量、规格、尺寸、加工精度等必须符合图纸技术要求。4.1.2对钢结构件主要传力的电焊焊缝的强度必须达到母材强度的要求。4.1.3对钢结构件电焊焊接的截面有突变的部位，焊缝必须有分散应力的措施。4.2钢结构件的材料要求：4.2.1对制作脚手架钢结构件材料必须符合设计选用材料要求，其材质要符合国家标准GB700—89的规定。4．2．2制作钢结构件所选用的材料，其母材本身不得用有裂纹、夹层、严重锈蚀的材料。4.2.3电焊条应选用T422焊条。4．3制作质量要求：4.3.1钢结构件的制作充分运用了胎膜，工装夹具等先进的制作工艺保证了构件的几何尺寸，严格执行了钢结构件的施工规范和验收规范。4.3.2附着式升降脚手架所选用的螺纹连接件一律选用标准件厂生产的标准件，确保了连接件的强度。4.3.3钢结构件的焊缝全数检查合格率100%。5.脚手架安装搭设：5.1架体一般搭设7至8步，最下面1至2步为水平支承结构，是构件式装...
